PRC04コネクタ付ケーブル ワンタッチ・中継タイプケーブル

PRC04コネクタ付ケーブル ワンタッチ・中継タイプケーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

多治見無線PRC04を使用したコネクタハーネス　高密度ワンタッチタイプ【特長】...

詳細情報を確認する

規格・仕様：
  • 電源用
  • 信号用
  • 盤間接続
  • 耐振
  • 金メッキ
  • ワンタッチロック
  • ミスミオリジナル

(i)ご注意

  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
  • 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
    変更対象：Dケーブル
    変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
    変更内容詳細：こちらをご参照ください。
  • 【仕様について】
    ・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
    ・シールドはコネクタ根元で切り落とし（未接続）となります。コネクタが未対応の為、特注での接続も出来ません。標準品でもアース線取り付けの追加工サービスは行っておりません。
  • 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら

型番

未確定234件の候補があります。

Loading...

商品仕様

規格表

コネクタタイプ−形状仕様タイプ−ケーブルタイプ−芯数−指定長（m）−無料追加工・カス夕ムNo.は
型番末尾にお付けください
PRC04J−PT−A−8−0.2
指定長（ｍ）～0.91～44.1～50
公差+20mm+50mm+指定長の3%
※指定長の公差は上記の通りになります。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
1本単位
コネクタタイプ形状仕様
タイプ		外形イメージ図（単位：mm）ケーブルタイプ芯数指定長
（m）
PRC04J

多治見
無線電機コネクタ		JP
（中継オスプラグ）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像80.2

～

50


0.1m
毎に
指定可
12
14
19
21
37
JS
（中継メスプラグ）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JPP
（中継用オス・
オスプラグ）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JSS
（中継用メス・
メスプラグ）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JPS
（中継用オス・
メスプラグ）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JSP
(中継用メス・
オスプラグ）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JST
（中継メスプラグ・
バラ線）
ピン番入りマーク
チューブ付		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JSY
（中継メスプラグ・Y端子）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JPT
（中継オスプラグ・
バラ線）
ピン番入りマーク
チューブ付		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JPY
（中継オスプラグ・
Y端子）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JPJP
（中継オスプラグ・
中継オスプラグ）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JSJS
（中継メスプラグ・
中継メスプラグ）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37
JPJS
（中継オスプラグ・
中継メスプラグ）		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像8
12
14
19
21
37

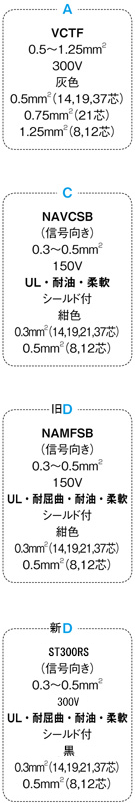

■部材情報

ケーブル

Aケーブル（VCTF）
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):Vケーブル

断面積芯数
0.5mm214、19、37
0.75mm221
1.25mm28、12

主な仕様
シース色グレー
取得規格電安法（一部除く）
定格電圧300V
使用温度範囲-10～60℃
難燃性-
曲げ半径仕上外径×6（固定部）
（mm） -（可動部）
※推奨値であり保証値ではございません
【ココが特徴】
0.3、0.5mm2を装置間にする場合の定格電圧は
100V未満になります。

Cケーブル（NAVCSB）
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):Cケーブル

主な仕様
シース色ネイビー
取得規格ULAWM2576/ULAWM2095
定格電圧150/300V
使用温度範囲-20～80℃
難燃性VW-1
曲げ半径仕上外径×6（固定部）
（mm） -（可動部）
※推奨値であり保証値ではございません
【ココが特長】
ULAWM2095（300V80℃）
ULAWM2576（150V80℃）

旧Dケーブル（NAMFSB）
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):Dケーブル

断面積芯数
0.3mm214、19、21、37
0.5mm28、12

主な仕様
シース色ネイビー
取得規格ULAWM2576
定格電圧150V
使用温度範囲-20～80℃
難燃性VW-1
曲げ半径仕上外径×6（固定部）
（mm） 6（可動部）
※推奨値であり保証値ではございません




新Dケーブル（ST300R）
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):Dケーブル

断面積芯数
0.3mm214、19、21、37
0.5mm28、12

主な仕様
シース色黒
取得規格UL21914
定格電圧300V
使用温度範囲0～105℃
難燃性HF
曲げ半径仕上外径×6（固定部）
（mm） 6（可動部）
※推奨値であり保証値ではございません






コネクタ

材料／仕上

項目材料仕上
本体シェルアルミニウム合金アルマイト
コンタクト銅合金ニッケル下地金メッキ
絶縁体合成樹脂−



適用電線サイズ

コネクタ芯数導体断面積AWGサイズ芯線外径
8,12,211.4mm2以下AWG16以下1.6mm以下
14,19,370.5mm2以下AWG20以下1.0mm以下



使用温度範囲

−25℃〜＋85℃

コンタクト配列図　　※この図はメス（ソケット）コネクタの結合面から見た図です。

8芯12芯14芯19芯21芯37芯
ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像

パネルカット寸法図

パネルカット寸法図（単位：mm）
バルクヘッド型パネルマウントフランジ型パネルマウント
    ガイド
ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像		ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像
（▼印はガイド位置）  （▼印はガイド位置）
最大パネル厚：8芯、14芯は3.4mm
         その他は2.0mm

●寸法表（単位：mm）
芯数φABC
8,1421.220.29.6
12,1926.225.212.1
21,3732.231.215.1
公差±0.1
パネル厚指定なし
取付ネジは8芯、14芯がM3、
その他はM3またはM3.5使用可

●寸法表（単位：mm）
芯数AφBφC
8,1421.521.33.4
12,1926.026.33.9
21,3731.032.33.9
公差±0.1
※いずれのタイプもパネルへの取付はパネル前面より行ってください。

電気特性

芯数コネクタAケーブルCケーブル旧Dケーブル（NAMFSB）新Dケーブル（ST300R）耐電圧
（AC.V以下,
1分間）		絶縁抵抗接触抵抗挿抜寿命
定格電流
（A以下）		定格電圧
（V以下）		断面積定格電圧許容電流
A（30℃）		断面積定格電圧許容電流
A（30℃）		断面積定格電圧許容電流
A（30℃）		断面積定格電圧許容電流
A（30℃）
ACDC
8104005601.25mm2
(AWG16)		300V7AWG21
(0.5mm2)		150V5.0AWG21
(0.5mm2)		150V5.40.5mm2300V7.012001000MΩ以上
（DC500V）		5mΩ以下
（DC3V,1A
以下）		1000回以上
1263.94.36.21200
1453504900.5mm2
(AWG20)		3AWG23
(0.3mm2)		2.8AWG23
(0.3mm2)		3.00.3mm24.01000
19440056032.52.61200
21100.75mm2
(AWG18)		42.12.23.71200
3730.5mm2
(AWG20)		21.91.93.01200
※各数値は参考値であり、保証値ではありません。

組み合わせ方法

ＰＲＣ０４コネクタ ワンタッチ・中継タイプケーブル:関連画像
※ 結合は○印の関係においてオスとメスの組み合せで行ってください。
