R04コネクタ付ケーブル 中継用

R04コネクタ付ケーブル 中継用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

多治見無線ER04を使用した耐環境・防水対応のコネクタハーネス

詳細情報を確認する

規格・仕様：
  • 信号用
  • センサー
  • EMI対策
  • 金メッキ
  • ミスミオリジナル

(i)ご注意

  • 【販売終了案内】
    以下に記載の型番は、2025年3月末、2026年3月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    【販売終了型番】こちらよりご確認ください。
    ※推奨代替品はございません。
  • 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
    変更対象：E/Fケーブル
    変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
    変更内容詳細：こちらをご参照ください。
  • R04コネクタの生産終了に伴い、後継型番ER04コネクタへ順次切替を実施しております。
    形状や電気仕様に変更はありませんが、絶縁物の材質変更に伴い絶縁物の色が変更となっております。
    M 形は青（青緑）、F 形は乳白色→全て黒色へ
    従来品R04コネクタと後継型番ER04コネクタとの混在使用も可能となっております。
  • 【仕様について】製品のシールドはコネクタ根本で切り落とし（未接続）となります。コネクタが未対応の為、特注での接続もできません。標準便でもアース線取り付けの追加工サービスは行っておりません。
  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
    在庫なくなり次第使用するコネクタがR04シリーズからER04シリーズへ変更となります。

型番

未確定260件の候補があります。

Loading...

商品仕様

規格表

コネクタタイプ-形状仕様タイプ-ケーブルタイプ-芯数-指定長（m）
R04JJSPD62

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位
コネクタタイプ: R04Jコネクタ(多治見無線電機) 　変換表はこちら
コネクタ
タイプ		形状仕様タイプ外形イメージ図
（単位：mm）		芯数ケーブルタイプ別型式指定長
（m）
Aケーブル：灰
SCIC
0.18mm2
100V未満
1重シールド		Dケーブル：紺
NAVCSB（信号向き）
0.2mm2
150V
UL・耐油・柔軟
シールド付		Eケーブル：黒
NA3FVR（信号向き）
0.2mm2
300V
UL・耐屈曲・耐油・柔軟
シールド無		Fケーブル：黒
NA3FVRSB（信号向き）
0.2mm2
300V
UL・耐屈曲・耐油・柔軟
シールド付
R04J

多治見
無線電機		JP
（オス中継）		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JP-A-2R04J-JP-D-2R04J-JP-E-2R04J-JP-F-20.2

～

50


0.1m
毎に
指定可
3R04J-JP-A-3R04J-JP-D-3R04J-JP-E-3-
5R04J-JP-A-5---
6R04J-JP-A-6R04J-JP-D-6R04J-JP-E-6R04J-JP-F-6
8R04J-JP-A-8R04J-JP-D-8R04J-JP-E-8R04J-JP-F-8
12R04J-JP-A-12R04J-JP-D-12R04J-JP-E-12R04J-JP-F-12
JS
（メス中継）		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JS-A-2R04J-JS-D-2R04J-JS-E-2R04J-JS-F-2
3R04J-JS-A-3R04J-JS-D-3R04J-JS-E-3-
5R04J-JS-A-5---
6R04J-JS-A-6R04J-JS-D-6R04J-JS-E-6R04J-JS-F-6
8R04J-JS-A-8R04J-JS-D-8R04J-JS-E-8R04J-JS-F-8
12R04J-JS-A-12R04J-JS-D-12R04J-JS-E-12R04J-JS-F-12
JPT
（オス中継・バラ線）
ピン番マークチューブ付		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JPT-A-2R04J-JPT-D-2R04J-JPT-E-2R04J-JPT-F-2
3R04J-JPT-A-3R04J-JPT-D-3R04J-JPT-E-3-
5R04J-JPT-A-5---
6R04J-JPT-A-6R04J-JPT-D-6R04J-JPT-E-6R04J-JPT-F-6
8R04J-JPT-A-8R04J-JPT-D-8R04J-JPT-E-8R04J-JPT-F-8
12R04J-JPT-A-12R04J-JPT-D-12R04J-JPT-E-12R04J-JPT-F-12
JST
（メス中継・バラ線）
ピン番マークチューブ付		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JST-A-2R04J-JST-D-2R04J-JST-E-2R04J-JST-F-2
3R04J-JST-A-3R04J-JST-D-3R04J-JST-E-3-
5R04J-JST-A-5---
6R04J-JST-A-6R04J-JST-D-6R04J-JST-E-6R04J-JST-F-6
8R04J-JST-A-8R04J-JST-D-8R04J-JST-E-8R04J-JST-F-8
12R04J-JST-A-12R04J-JST-D-12R04J-JST-E-12R04J-JST-F-12
JPY
（オス中継・Y端子）
ピン番マークチューブ付		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JPY-A-2R04J-JPY-D-2R04J-JPY-E-2R04J-JPY-F-2
3R04J-JPY-A-3R04J-JPY-D-3R04J-JPY-E-3-
5R04J-JPY-A-5---
6R04J-JPY-A-6R04J-JPY-D-6R04J-JPY-E-6R04J-JPY-F-6
8R04J-JPY-A-8R04J-JPY-D-8R04J-JPY-E-8R04J-JPY-F-8
12R04J-JPY-A-12R04J-JPY-D-12R04J-JPY-E-12R04J-JPY-F-12
JSY
（メス中継・Y端子）
ピン番マークチューブ付		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JSY-A-2R04J-JSY-D-2R04J-JSY-E-2R04J-JSY-F-2
3R04J-JSY-A-3R04J-JSY-D-3R04J-JSY-E-3-
5R04J-JSY-A-5---
6R04J-JSY-A-6R04J-JSY-D-6R04J-JSY-E-6R04J-JSY-F-6
8R04J-JSY-A-8R04J-JSY-D-8R04J-JSY-E-8R04J-JSY-F-8
12R04J-JSY-A-12R04J-JSY-D-12R04J-JSY-E-12R04J-JSY-F-12
コネクタ
タイプ		形状仕様タイプ外形イメージ図
（単位：mm）		芯数ケーブルタイプ別型式指定長
（m）
Aケーブル
SCIC
0.18mm2
100V未満
1重シールド
灰色		Dケーブル
NAVCSB（信号向き）
0.2mm2
150V
UL・耐油・柔軟
シールド付
紺色		Eケーブル
NA3FVR（信号向き）
0.2mm2
300V
UL・耐屈曲・耐油・柔軟
シールド無
黒		Fケーブル
NA3FVRSB（信号向き）
0.2mm2
300V
UL・耐屈曲・耐油・柔軟
シールド付
紺色
R04J

多治見
無線電機		JPJP
（オス中継・オス中継）		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JPJP-A-2R04J-JPJP-D-2R04J-JPJP-E-2R04J-JPJP-F-20.6

～

50


0.1m
毎に
指定可
3R04J-JPJP-A-3R04J-JPJP-D-3R04J-JPJP-E-3-
5R04J-JPJP-A-5---
6R04J-JPJP-A-6R04J-JPJP-D-6R04J-JPJP-E-6R04J-JPJP-F-6
8R04J-JPJP-A-8R04J-JPJP-D-8R04J-JPJP-E-8R04J-JPJP-F-8
12R04J-JPJP-A-12R04J-JPJP-D-12R04J-JPJP-E-12R04J-JPJP-F-12
JSJS
（メス中継・メス中継）		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JSJS-A-2R04J-JSJS-D-2R04J-JSJS-E-2R04J-JSJS-F-2
3R04J-JSJS-A-3R04J-JSJS-D-3R04J-JSJS-E-3-
5R04J-JSJS-A-5---
6R04J-JSJS-A-6R04J-JSJS-D-6R04J-JSJS-E-6R04J-JSJS-F-6
8R04J-JSJS-A-8R04J-JSJS-D-8R04J-JSJS-E-8R04J-JSJS-F-8
12R04J-JSJS-A-12R04J-JSJS-D-12R04J-JSJS-E-12R04J-JSJS-F-12
JPJS
（オス中継・メス中継）		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JPJS-A-2R04J-JPJS-D-2R04J-JPJS-E-2R04J-JPJS-F-2
3R04J-JPJS-A-3R04J-JPJS-D-3R04J-JPJS-E-3-
5R04J-JPJS-A-5---
6R04J-JPJS-A-6R04J-JPJS-D-6R04J-JPJS-E-6R04J-JPJS-F-6
8R04J-JPJS-A-8R04J-JPJS-D-8R04J-JPJS-E-8R04J-JPJS-F-8
12R04J-JPJS-A-12R04J-JPJS-D-12R04J-JPJS-E-12R04J-JPJS-F-12
JPP
（中継用オス・オス）		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JPP-A-2R04J-JPP-D-2R04J-JPP-E-2R04J-JPP-F-2
3R04J-JPP-A-3R04J-JPP-D-3R04J-JPP-E-3-
5R04J-JPP-A-5---
6R04J-JPP-A-6R04J-JPP-D-6R04J-JPP-E-6R04J-JPP-F-6
8R04J-JPP-A-8R04J-JPP-D-8R04J-JPP-E-8R04J-JPP-F-8
12R04J-JPP-A-12R04J-JPP-D-12R04J-JPP-E-12R04J-JPP-F-12
JSS
（中継用メス・メス）		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JSS-A-2R04J-JSS-D-2R04J-JSS-E-2R04J-JSS-F-2
3R04J-JSS-A-3R04J-JSS-D-3R04J-JSS-E-3-
5R04J-JSS-A-5---
6R04J-JSS-A-6R04J-JSS-D-6R04J-JSS-E-6R04J-JSS-F-6
8R04J-JSS-A-8R04J-JSS-D-8R04J-JSS-E-8R04J-JSS-F-8
12R04J-JSS-A-12R04J-JSS-D-12R04J-JSS-E-12R04J-JSS-F-12
JPS
（中継用オス・メス）		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JPS-A-2R04J-JPS-D-2R04J-JPS-E-2R04J-JPS-F-2
3R04J-JPS-A-3R04J-JPS-D-3R04J-JPS-E-3-
5R04J-JPS-A-5---
6R04J-JPS-A-6R04J-JPS-D-6R04J-JPS-E-6R04J-JPS-F-6
8R04J-JPS-A-8R04J-JPS-D-8R04J-JPS-E-8R04J-JPS-F-8
12R04J-JPS-A-12R04J-JPS-D-12R04J-JPS-E-12R04J-JPS-F-12
JSP
（中継用メス・オス）		R04コネクタ付ケーブル 中継用_外形仕様イメージ図2R04J-JSP-A-2R04J-JSP-D-2R04J-JSP-E-2R04J-JSP-F-2
3R04J-JSP-A-3R04J-JSP-D-3R04J-JSP-E-3-
5R04J-JSP-A-5---
6R04J-JSP-A-6R04J-JSP-D-6R04J-JSP-E-6R04J-JSP-F-6
8R04J-JSP-A-8R04J-JSP-D-8R04J-JSP-E-8R04J-JSP-F-8
12R04J-JSP-A-12R04J-JSP-D-12R04J-JSP-E-12R04J-JSP-F-12

■部材情報

ケーブル

Aケーブル

断面積芯数
0.18mm22、3、5、6、8、12

主な仕様

シース色グレー
取得規格SCIC
定格電圧弱電流回路用V
使用温度範囲-10～60℃
難燃性-
曲げ半径
（mm）		仕上外径×8（固定部）
 -（可動部）
※推奨値であり保証値ではございません
※ご注意
導体0.75mm2以上で5芯以上のものは定格 300Vと
なります。

Dケーブル

主な仕様

シース色ネイビー
取得規格ULAWM2576/ULAWM2095
定格電圧150/300V
使用温度範囲-20～80℃
難燃性VW-1
曲げ半径
（mm）		仕上外径×6（固定部）
 -（可動部）
※推奨値であり保証値ではございません
【ココが特長】
ULAWM2095（300V80℃）
ULAWM2576（150V80℃）

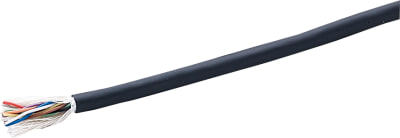

旧Eケーブル（NA3FVR）

断面積芯数
0.2mm22、3、6、8、12

主な仕様

シース色ブラック
取得規格ULAWM2517/ULAWM2103
定格電圧300V
使用温度範囲0～105℃
難燃性VW-1
曲げ半径
（mm）		仕上外径×4（固定部）
 7.5（可動部）
※推奨値であり保証値ではございません

新Eケーブル（ST300R）

断面積芯数
0.2mm22、3、6、8、12

主な仕様

シース色黒
取得規格UL21914
定格電圧300V
使用温度範囲0～105℃
難燃性HF
曲げ半径
（mm）		仕上外径×6（固定部）
 6（可動部）
※推奨値であり保証値ではございません

旧Fケーブル（NA3FVRSB）
※8芯以上は黒色となります
断面積芯数
0.2mm22、3、6、12

主な仕様

シース色ブラック
取得規格ULAWM2517/ULAWM2103
定格電圧300V
使用温度範囲0～105℃
難燃性VW-1
曲げ半径
（mm）		仕上外径×4（固定部）
 7.5（可動部）
※推奨値であり保証値ではございません

新Fケーブル（ST300RSB）

断面積芯数
0.2mm22、3、6、12

主な仕様

シース色黒
取得規格UL21914
定格電圧300V
使用温度範囲0～105℃
難燃性HF
曲げ半径
（mm）		仕上外径×6（固定部）
 6（可動部）
※推奨値であり保証値ではございません


コネクタ

材料／仕上

項目材料仕上
本体シェル黄銅および 亜鉛合金ニッケルメッキ
コンタクト銅合金ニッケル下地金メッキ
絶縁体合成樹脂−



コンタクト配列図

　 　
2芯3芯5芯
6芯8芯12芯

機械的特性

項目内 容
耐衝撃性加速度50G
耐振性JIS C 5402, 6.1, 10〜55Hz, 10G
耐湿性JIS C 5402, 7.3, 40±2℃, 90％〜95％以下, 96時間
耐食性JIS C 5402, 7.1, 塩水濃度5％, 48時間
使用温度範囲−25℃〜＋85℃, 相対湿度85％以下
温度サイクルJIS C 5402, 7.2, −40℃〜＋100℃ 5サイクル
繰り返し動作1000回挿抜
防水性耐水圧＝200kpa（結合時）


適用電線サイズ

 導体断面積（mm2）AWG
電線サイズ0.2〜0.0524〜30

＊ケーブル仕上外径がコネクタのケーブル引き出し口の内径を超えないようにしてください。

■電気的特性

数コネクタＡケーブルDケーブル旧Ｅケーブル旧Ｆケーブル新Ｅケーブル新Ｆケーブル定格電流
（A以下）		耐電圧
（AC.V以下,1分間）		絶縁抵抗接触抵抗挿抜寿命
定格電流
（Ａ以下）		定格電圧
（V以下）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）
ACDC
223004200.18mm2100V
未満		1.220.2mm2150V4.50.2mm2300V60.2mm2300V60.2mm2300V4.90.2mm2300V4.929001000MΩ以上
（DC500V）		8mΩ以下
（DC3V,1A以下）		1000回以上
31.043.45-4.9-2900
51502000.88-----2500
63004200.842.9443.74.42900
82002800.792.44.02700
123004200.71243.33.52900
※各数値は参考値であり、保証値ではありません。


パネルカット寸法図

（単位：mm）

バルクヘッド型パネルマウントフランジ型パネルマウント
最大パネル厚：1.6mm
●寸法表
芯数φAB
2、3、59.28.4
6、812.211.2
1216.214.7
公差±0.1

（▼印はガイド位置）		水深20mで使用
可能な完全防水
仕様にするには
4mm以上のパネ
ルを使用し、ネジ
穴は貫通させな
いでください。
●寸法表（単位：mm）
芯数φABC
2、3、59.614.0M3
6、812.416.0M3
1216.820.0M3
公差±0.1
（▼印はガイド位置）
※いずれのタイプもパネルへの取付は前面より行ってください。


結線作業方法

構成部品
ワッシャ


締付ナットガスケットリアーシェル（ストレートタイプ用）接続ナットストレートタイプインサート組立体リアーシェル（中継タイプ用）中継タイプインサート組立体

（1）

 		 ケーブルの任意の位置に、締付ナット、ワッシャ、ガスケット、
リアーシェル、接続ナット（中継タイプの場合は不要）を挿し込み
ケーブル端末の外被および芯線外被を切り取る。
（2）

 		コンタクトに芯線をハンダ付けする。
注意1：ハンダ付け後、絶縁体面の油およびゴミなどは除去
   してください。
注意2：ハンダ付け部を絶縁チューブなどで保護してください。 
（3）

 		 インサート組立体（ストレートタイプ、中継タイプ）をパネル
マウントに固定し、リアーシェルを完全にねじ込み、ガスケッ
ト、ワッシャを挿し込み締付ナットを完全にねじ込む。
注：リアーシェルをねじ込み後、ケーブルを押し込むこと。

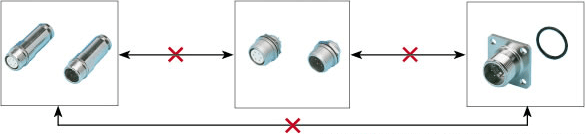

組み合せ方法

 ストレートタイプ
中継タイプバルクヘッド型パネルマウントタイプフランジ型パネルマウントタイプ
※結合は○印の関係においてオスとメスの組み合せで行ってください。
