EtherNetIP, EtherCAT, CC-Link対応 M12コネクタ付ケーブル

EtherNetIP, EtherCAT, CC-Link対応 M12コネクタ付ケーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • FN-M12D-P-4-1
  • FN-M12D-PL-4-1
  • FN-M12D-PP-4-0.3
  • FN-M12D-PLPL-4-0.3
  • FN-M12D-PRJ-4-0.3（全体）
  • FN-M12D-PRJ-4-0.3
  • SALE 2025/03/31まで
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
858円 ～ 4,968円  特別価格
税込価格
944円 ～ 5,465円  特別価格

M12 Dコーディングコネクタ使用。追加工に適した切り落としのタイプも取揃え！...

詳細情報を確認する

規格・仕様：
  • 難燃
  • CC-Link
  • PROFINET
  • EtherNet/IP
  • EtherCat
  • コネクタメーカー：
    ミスミ
  • コネクタ種類：
    M12
  • 芯数：
    4
  • ケーブル定格電圧(V)：
    30
  • ケーブル形状：
    丸
  • 出荷日：
    1
  • シールド：
    あり
  • ケーブル色：
    緑
  • ツイストペア：
    あり
  • 導体寸法(AWG)：
    24

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • M12丸型コネクタハーネス(Aコード)はこちら

型番

未確定23件の候補があります。

Loading...

商品仕様

規格表

コネクタタイプ-形状仕様タイプ-芯数-全長(m)
FNM12DPLPL41



全長（m）公差
0.3±10mm
0.6±10mm
1±15mm
1.5±20mm
2±20mm
3±30mm
5±50mm
7.5±80mm
10±100mm


■仕様

ケーブル仕様導体より線
外径6.4mm
最小曲げ半径12.7mm
シールドあり
導体サイズAWG24
重量51g/m（コネクタ部除く）
使用温度範囲ー25～85℃
保護等級IP67



コネクタタイプ形状仕様タイプ外形イメージ図芯数全長(m)
FNM12D
M12 D-coding		P
（プラグ-切落し）

 EtherNetIP, EtherCAT, PROFINET対応 M12コネクタ付ケーブル:関連画像

　　　M12　プラグ　　　　　　　　　切落し

41
1.5
3
5
7.5
10
PL
(プラグL型-切落し)

EtherNetIP, EtherCAT, PROFINET対応 M12コネクタ付ケーブル:関連画像

　　　　　M12　L型プラグ　　　　　　　切落し

PP
（プラグ-プラグ）

EtherNetIP, EtherCAT, PROFINET対応 M12コネクタ付ケーブル:関連画像

　M12　プラグ　　　　　　　　　　　　　　　　　M12　プラグ　　

0.3
0.6
1
2

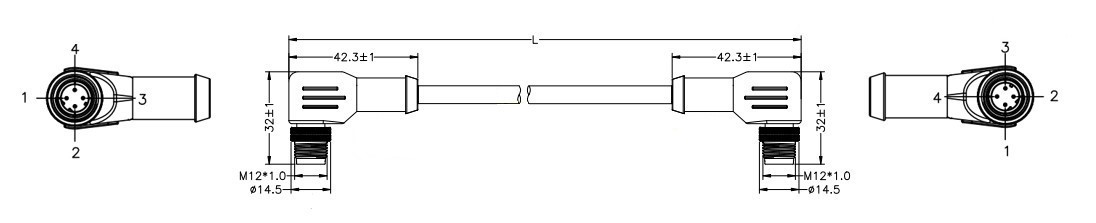

PLPL
(プラグL型-プラグL型)

EtherNetIP, EtherCAT, PROFINET対応 M12コネクタ付ケーブル:関連画像

M12　L型プラグ　　　　　　　　　　　　　M12　L型プラグ

PRJ
(M12オス-RJ45)

EtherNetIP, EtherCAT, PROFINET対応 M12コネクタ付ケーブル:関連画像

M12　プラグ　　　　　　　　　　　　　　　　　RJ45



■結線図 (M12コネクタ　片端・両端）

CN1線色CN2
1黄色1
3橙3
2白2
4青4



■結線図 (M12コネクタ-RJ45コネクタ）

CN1(M12)線色CN2(RJ45)
1黄色1
3橙2
2白3
4青6



■M12コネクタ外形図
M12 Dコーディング 4ピン  (プラグ)

EtherNetIP, EtherCAT, PROFINET対応 M12コネクタ付ケーブル:関連画像

型番リスト

表示件数:
  1. 1
型番
コネクタ1（CN1）
コネクタ2（CN2）
長さ(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
オスストレート
切落とし
1
10

1個

858円( 944円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
1.5
10

1個

1,074円( 1,181円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
3
10

1個

1,737円( 1,911円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
5
10

1個

2,692円( 2,961円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
7.5
10

1個

3,798円

2,278円

( 2,506円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
10
10

1個

4,968円( 5,465円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
1
10

1個

858円

514円

( 565円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
1.5
10

1個

1,074円

644円

( 708円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
3
10

1個

1,737円

1,042円

( 1,146円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
5
10

1個

2,692円( 2,961円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
10
10

1個

4,968円

2,980円

( 3,278円 )

在庫品1日目

当日出荷可能

オスアングル
オスアングル
0.3
10

1個

995円

398円

( 438円 )

在庫品1日目

当日出荷可能

  • 注文停止中

FNM12D-PLPL-4-0.6

オスアングル
オスアングル
0.6
10

1個

1,126円( 1,239円 )

-

オスアングル
オスアングル
1
10

1個

1,304円( 1,434円 )

在庫品1日目

当日出荷可能

オスアングル
オスアングル
2
10

1個

1,813円( 1,994円 )

在庫品1日目

当日出荷可能

オスストレート
オスストレート
0.3
10

1個

995円( 1,095円 )

在庫品1日目

当日出荷可能

オスストレート
オスストレート
0.6
10

1個

1,126円( 1,239円 )

在庫品1日目

当日出荷可能

オスストレート
オスストレート
1
10

1個

1,304円( 1,434円 )

在庫品1日目

当日出荷可能

オスストレート
オスストレート
2
10

1個

1,813円( 1,994円 )

在庫品1日目

当日出荷可能

オスストレート
RJ45
0.3
10

1個

939円( 1,033円 )

在庫品1日目

当日出荷可能

オスストレート
RJ45
0.6
10

1個

1,074円( 1,181円 )

在庫品1日目

当日出荷可能

オスストレート
RJ45
1
10

1個

1,251円( 1,376円 )

在庫品1日目

当日出荷可能

オスストレート
RJ45
2
10

1個

1,725円( 1,898円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

M12 Dコーディングコネクタ使用。追加工に適した切り落としのタイプも取揃え！
【特長】
・EtherNetIP, EtherCAT, PROFINET,CC-Link 4つの通信に対応！
・M12 Dコーディングコネクタを使用したハーネス。
・片端切り落としのタイプはシース剥き35mmを標準としており、追加工に最適。
・省スペースのアングルタイプやRJ45コネクタタイプもご用意。
・PROFINET TYPE C ケーブル（可動用）を採用。
・ケーブル材質：FR-TPU。柔軟性に優れる。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • M12丸型コネクタハーネス(Aコード)はこちら
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
