M8丸型防水コネクタハーネス

M8丸型防水コネクタハーネス

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • M8 4芯コネクタオス側
  • M8 4芯コネクタメス側
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
960円 ～ 2,950円
税込価格
1,056円 ～ 3,245円

IEC 61076-2-104に準拠、業界最小コネクタ、柔軟ケーブルを採用し、...

詳細情報を確認する

規格・仕様：
  • 難燃
  • 電源用
  • 信号用
  • ロボット
  • センサー
  • 耐熱
  • 柔軟
  • 耐屈曲
  • IO-Link
  • ニッケルメッキ
  • コネクタメーカー：
    ミスミ
  • コネクタ種類：
    M8
  • 芯数：
    4
  • ケーブル定格電圧(V)：
    30
  • ケーブル形状：
    丸
  • ケーブル規格（UL/CSA）：
    UL
  • ケーブル色：
    黒
  • ケーブルタイプ：
    F：標準（耐屈曲仕様）
  • シース：
    PVC

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定42件の候補があります。

Loading...

商品仕様

ミスミのM8丸型防水コネクタハーネスの特徴

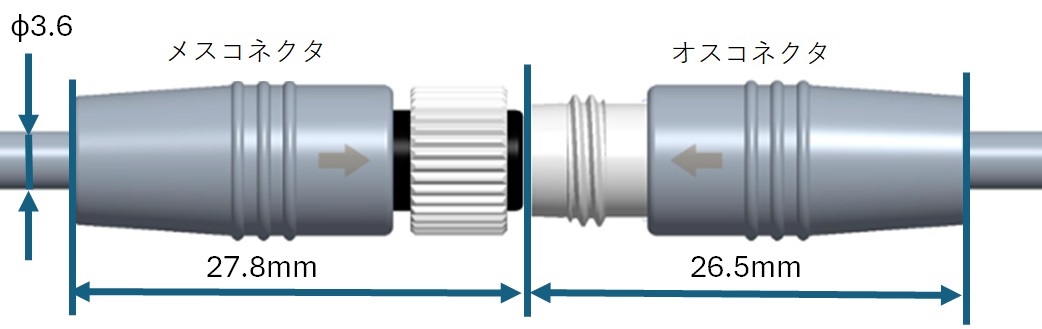

小型のコネクタを採用
  小型のコネクタサイズにより狭い場所での作業性向上
細系の柔らかケーブル採用
  細系のφ3.6で柔らかいケーブルを採用することでケーブルの取り回しが容易
わかり易い勘合向き
・コネクタ筐体に矢印マークを付けることで、狭い場所でもコネクタ勘合が容易に確認可能
勘合工数の削減
・オスコネクタからナットを排除することでコネクタの結合工数を短縮しつつIP67に対応
様々な環境で利用可能な仕様
・保護等級IP67,難燃グレード　VW-1の耐環境性に加えて、標準仕様で屈曲回数100万回に対応
メス側コネクタに切り欠きを付けることでオス側にノッチがあるセンサーも含め全てのM8コネクタ4芯タイプで利用可能

型番構成

製品仕様

■公差

全長（m）公差
0.3+20mm
0.6+20mm
1+30mm
2+50mm
3+50mm
5+150mm
10+300mm

■結線図(M8/4芯)

CN1線色CN2
1茶1
2白2
3青3
4黒4

■コネクタ外形図

M8 メス 4芯



M8 オス 4芯



■規格表

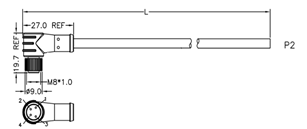

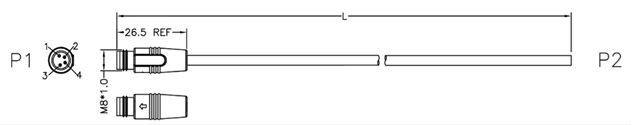

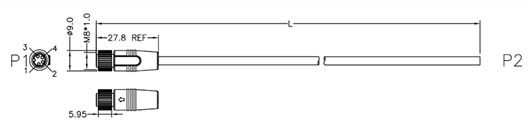

シリーズ芯数形状仕様タイプ外形イメージ図シース材色全長(m)
M8
M8シリーズ		4芯P
(オス-切落し)		PVC黒

0.3

0.6

1

2

3

5

10

S
メス-切落し
PS
オス-メス
AP
オスアングル-切落し
AS
メスアングル-切落し
PAS
オス-メスアングル


■製品仕様

定格電圧30V
定格電流3A
接触抵抗≤10Ωm
絶縁抵抗＞100Ωm
耐電圧300V DC/0.1S
引張強度2.0KGF
保護等級IP67
挿抜等級100回
使用温度範囲-25℃~+80℃

■ケーブル仕様

ULスタイルNo.UL20379
定格電圧30V
定格温度80℃
線芯数4
導体サイズ24AWG
難燃特性VW-1
屈曲特性100万回以上

■コネクタ材質

ハウジング/色TPE P-40H UL94HB/BLACK
コンタクトオス黄銅/AU 1u MIN NI80u
コンタクトメスリン青銅/AU 1u MIN NI80u
ナット黄銅/ニッケルメッキ
コネクタボディPA66/BLACK
O-リングFKM(フッ素ゴム)/GREEN

■ケーブル材質

導体41/0.08±0.008mm
すずメッキ軟銅線
絶縁体PVC
線芯識別茶、白、青、黒
シースPVC
シース色黒
仕上外形3.6±0.10㎜

型番リスト

表示件数:
  1. 1
型番
コネクタ1（CN1）
コネクタ2（CN2）
長さ(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
オスアングル
切落とし
0.3
10

1個

960円( 1,056円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
0.6
10

1個

980円( 1,078円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
1
10

1個

1,050円( 1,155円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
2
10

1個

1,250円( 1,375円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
3
10

1個

1,450円( 1,595円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
5
10

1個

1,550円( 1,705円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
10
10

1個

2,500円( 2,750円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
0.3
10

1個

960円( 1,056円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
0.6
10

1個

980円( 1,078円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
1
10

1個

1,050円( 1,155円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
2
10

1個

1,250円( 1,375円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
3
10

1個

1,450円( 1,595円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
5
10

1個

1,550円( 1,705円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
10
10

1個

2,500円( 2,750円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
0.3
10

1個

960円( 1,056円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
0.6
10

1個

970円( 1,067円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
1
10

1個

1,050円( 1,155円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
2
10

1個

1,250円( 1,375円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
3
10

1個

1,450円( 1,595円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
5
10

1個

1,550円( 1,705円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
10
10

1個

2,500円( 2,750円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
0.3
10

1個

1,160円( 1,276円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
0.6
10

1個

1,220円( 1,342円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
1
10

1個

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
2
10

1個

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
3
10

1個

1,600円( 1,760円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
5
10

1個

2,000円( 2,200円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
10
10

1個

2,950円( 3,245円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
0.3
10

1個

1,160円( 1,276円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
0.6
10

1個

1,220円( 1,342円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
1
10

1個

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
2
10

1個

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
3
10

1個

1,600円( 1,760円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
5
10

1個

2,000円( 2,200円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
10
10

1個

2,950円( 3,245円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
0.3
10

1個

960円( 1,056円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
0.6
10

1個

970円( 1,067円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
1
10

1個

1,050円( 1,155円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
2
10

1個

1,250円( 1,375円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
3
10

1個

1,450円( 1,595円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
5
10

1個

1,550円( 1,705円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
10
10

1個

2,500円( 2,750円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

IEC 61076-2-104に準拠、業界最小コネクタ、柔軟ケーブルを採用し、現場作業が容易なM8コネクタハーネス

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

・豊富な在庫により当日出荷可能
・アングルタイプを始め多用なラインナップにより施工性向上
・柔軟で屈曲仕様の細系ケーブルを採用し小スペースでも施工が容易
・UL、RoHS10準拠
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
