M12丸型防水コネクタハーネス 柔らかケーブル

M12丸型防水コネクタハーネス 柔らかケーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • M12 A5芯コネクタオス側
  • M12 A5芯コネクタメス側
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,000円 ～ 4,060円
税込価格
1,100円 ～ 4,466円

IEC 61076-2-101準拠のM12コネクタハーネス柔軟性高いケーブルを...

詳細情報を確認する

規格・仕様：
  • 難燃
  • 電源用
  • 信号用
  • ロボット
  • センサー
  • 耐熱
  • 耐屈曲
  • IO-Link
  • ニッケルメッキ
  • コネクタメーカー：
    ミスミ
  • コネクタ種類：
    M12
  • 芯数：
    5
  • ケーブル定格電圧(V)：
    30
  • ケーブル形状：
    丸
  • ケーブル規格（UL/CSA）：
    UL
  • ケーブル色：
    黒
  • ケーブルタイプ：
    F：標準（耐屈曲仕様）
  • シース：
    PVC

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定42件の候補があります。

Loading...

商品仕様

ミスミのM12丸型コネクタハーネスの特徴

【メス】 【オス】
柔らかケーブルを採用
　柔らかいケーブルを採用することでケーブルの取り回しが容易
わかり易い勘合向き
・コネクタ筐体に矢印マークを付けることで、狭い場所でもコネクタ勘合が容易に確認可能
様々な環境で利用可能な仕様
・保護等級IP67,難燃グレード　VW-1の耐環境性に加えて、標準仕様で屈曲回数100万回に対応

型番構成

製品仕様

■公差

全長（m）公差
0.3+20mm
0.6+20mm
1+30mm
2+50mm
3+50mm
5+150mm
10+300mm

■結線図(M12/Aコード/5芯)

CN1線色CN2
1茶1
2白2
3青3
4黒4
5グレー5

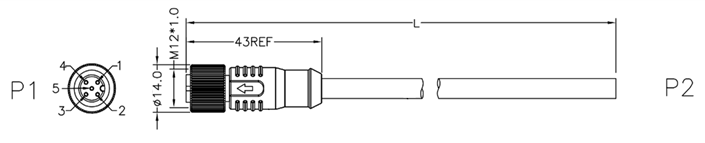

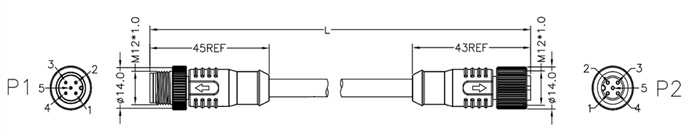

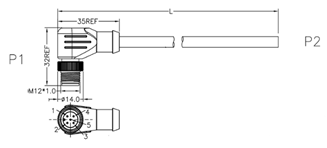

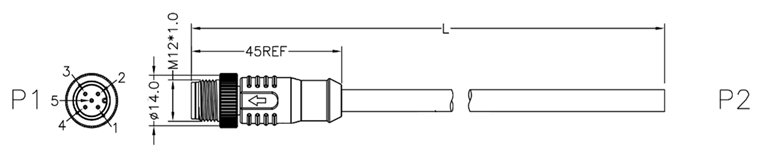

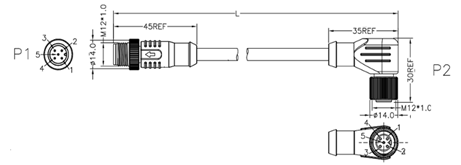

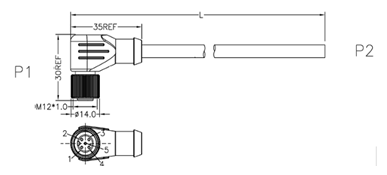

■コネクタ外形図

M12 Aコーディング　5芯　メス



M12 Aコーディング　5芯　オス



■規格表

シリーズ名称コード
芯数		形状仕様タイプ外形イメージ図シース材色全長(m)
M12
M12シリーズ		Aコード
5芯		PPVC黒

0.3

0.6

1

2

3

5

10

S
PS
AP
AS
PAS

■製品仕様

定格電圧30V
定格電流3A
接触抵抗≤10Ωm
絶縁抵抗＞100Ωm
耐電圧300V DC/0.1S
引張強度5.0KGF
保護等級IP67
挿抜等級100回
使用温度範囲-25℃~+80℃

■ケーブル仕様

ULスタイルNo.UL20379
定格電圧30V
定格温度80℃
線芯数5
導体サイズ24AWG
難燃特性VW-1
耐油特性ー
屈曲特性100万回以上

■コネクタ材質

ハウジング/色TPE P-40H UL94HB/BLACK
コンタクトオス黄銅/AU 1u MIN NI80u
コンタクトメスリン青銅/AU 1u MIN NI80u
ナット黄銅/ニッケルメッキ
コネクタボディPA66/BLACK
O-リングFKM(フッ素ゴム)/GREEN

■ケーブル材質

導体41/0.08±0.008mm
すずメッキ軟銅線
絶縁体PVC
線芯識別茶，白，青，黒，灰
シースPVC
シース色黒
仕上外形4.7±0.20㎜

型番リスト

表示件数:
  1. 1
型番
コネクタ1（CN1）
コネクタ2（CN2）
長さ(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
オスアングル
切落とし
0.3
10

1個

1,000円( 1,100円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
0.6
10

1個

1,050円( 1,155円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
1
10

1個

1,120円( 1,232円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
2
10

1個

1,420円( 1,562円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
3
10

1個

1,720円( 1,892円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
5
10

1個

2,320円( 2,552円 )

在庫品1日目

当日出荷可能

オスアングル
切落とし
10
10

1個

3,820円( 4,202円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
0.3
10

1個

1,000円( 1,100円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
0.6
10

1個

1,050円( 1,155円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
1
10

1個

1,120円( 1,232円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
2
10

1個

1,420円( 1,562円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
3
10

1個

1,720円( 1,892円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
5
10

1個

2,320円( 2,552円 )

在庫品1日目

当日出荷可能

メスアングル
切落とし
10
10

1個

3,820円( 4,202円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
0.3
10

1個

1,000円( 1,100円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
0.6
10

1個

1,050円( 1,155円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
1
10

1個

1,120円( 1,232円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
2
10

1個

1,420円( 1,562円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
3
10

1個

1,720円( 1,892円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
5
10

1個

2,320円( 2,552円 )

在庫品1日目

当日出荷可能

オスストレート
切落とし
10
10

1個

3,820円( 4,202円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
0.3
10

1個

1,270円( 1,397円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
0.6
10

1個

1,295円( 1,425円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
1
10

1個

1,435円( 1,579円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
2
10

1個

1,785円( 1,964円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
3
10

1個

2,135円( 2,349円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
5
10

1個

2,310円( 2,541円 )

在庫品1日目

当日出荷可能

オスストレート
メスアングル
10
10

1個

4,060円( 4,466円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
0.3
10

1個

1,270円( 1,397円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
0.6
10

1個

1,295円( 1,425円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
1
10

1個

1,435円( 1,579円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
2
10

1個

1,785円( 1,964円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
3
10

1個

2,135円( 2,349円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
5
10

1個

2,310円( 2,541円 )

在庫品1日目

当日出荷可能

オスストレート
メスストレート
10
10

1個

4,060円( 4,466円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
0.3
10

1個

1,000円( 1,100円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
0.6
10

1個

1,020円( 1,122円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
1
10

1個

1,120円( 1,232円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
2
10

1個

1,420円( 1,562円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
3
10

1個

1,720円( 1,892円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
5
10

1個

2,320円( 2,552円 )

在庫品1日目

当日出荷可能

メスストレート
切落とし
10
10

1個

3,820円( 4,202円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

IEC 61076-2-101準拠のM12コネクタハーネス
柔軟性高いケーブルを採用し狭いスペースでの施工性向上
キーエンス、フエニックス・コンタクト、オムロン、TURCK、SUNX、Balluff、ifm efector、Sick、SMC等の各メーカーのM12 Aコーディング5芯コネクタと互換性あり

【仕様】
IP67、屈曲100万回迄対応

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

・豊富な在庫を当日出荷可能
・アングルタイプを始め多用なラインナップにより施工性向上
・柔軟で屈曲仕様のケーブルを採用し小スペースでも施工が容易
・UL、RoHS10準拠
