仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

8～15型（4：3）視野角広い組込みモニタ（VGA、BNC、HDMI入力）

8～15型（4：3）視野角広い組込みモニタ（VGA、BNC、HDMI入力）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
56,200円 ～ 76,300円
税込価格
61,820円 ～ 83,930円

長年の実績がある４：３画面に対応した、産業用ディスプレイ。10インチ以上のモデ...

詳細情報を確認する

  • モニタタイプ：
    標準
  • 用途：
    組込み
  • 入力インターフェイス：
    VGA(HD-15pin)
  • タッチパネル：
    無
  • 入力インターフェイス(2)：
    HDMI
  • 入力インターフェイス(3)：
    BNC
  • 本体色：
    黒

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定8件の候補があります。

Loading...

商品仕様

型番サイズ販売商品
本体ACアダプタ変換ケーブル
PCFP-VE-8-R8.4”〇ーー
PCFP-VE-8-R-AC8.4”〇〇〇
PCFP-VE-10-R10.4”〇ーー
PCFP-VE-10-R-AC10.4”〇〇〇
PCFP-VE-12-R12.1”〇ーー
PCFP-VE-12-R-AC12.1”〇〇〇
PCFP-VE-15-R15.1”〇ーー
PCFP-VE-15-R-AC15.1”〇〇〇
■ACアダプタ仕様
型番：UNI360-1250-PL03B
入力：100V
電源コード　7A 125V仕様

型番PCFP-VE-8-RPCFP-VE-10-RPCFP-VE-12-RPCFP-VE-15-R
パネルAUO G084SN05 V9INX G104X1 L04INX G121 XCE L02AUO G150XAN01.2
 防水機能無　
LCDサイズ8.4インチ10.4インチ12.1インチ15.1インチ
表示エリア
 (H)× (V)mm		170.4x 127.8215.4x 161.8245.76x 184.32304.1x 228.1
最大解像度800×6001024×7681024 x 7681024 x 768
ピクセルピッチ
 (H)× (V)mm		0.213×0.2130.0685×0.20550.24×0.240.297×0.297
表示色26.2M（ RGB 6 bit）
16.2 M ( RGB 8 bit ）		16.2 M ( RGB 6 bit + 2 FRC）26.2M（ RGB 6 bit）
16.7 M ( RGB 8 bit 		16.2 M ( RGB 6 bit + 2 FRC）
視野角上下/左右160 °(H)/ 140 °(V）176 °(H)/ 176 °(V）178 °(H)/ 178 °(V）178 °(H)/ 178 °(V）
表面輝度450cd/m2500cd/m2500cd/m2500cd/m2
コントラスト600 :11000 :11000 :11000 :1

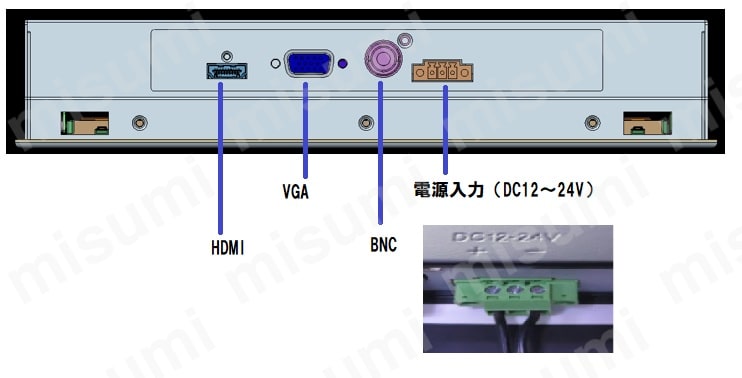

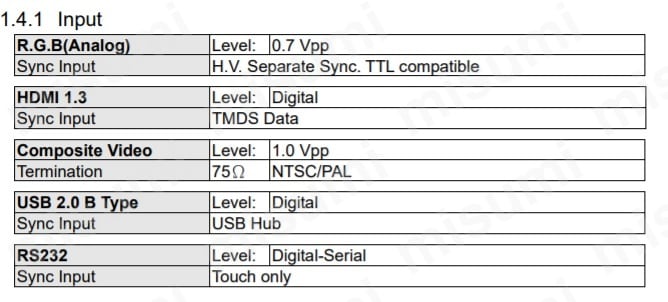

入力アナログRGBDSub ( VGA )DSub ( VGA )DSub ( VGA )DSub ( VGA )
ビデオBNCBNCBNCBNC
HDMIHDMIHDMIHDMIHDMI
機能縦横比率調整1:1；4:3；16:9；Full Screen
起動所要時間起動から信号受信まで約6秒
電源入力電圧DC12-24V
(3ピンターミナルブロック）
ACアダプタ、変換ケーブル別売り　（PCFP-VE-*-R-AC型番をご注文ください。）
入力電流　※１1A　（DC12V）
0.5A（DC24V）		2A（DC12V）
1A（DC24V）		2A（DC12V）
1A（DC24V）		2A（DC12V）
1A（DC24V）
消費電力Max.8WMax.16WMax.18 WMax.16W
動作環境動作温度：5～40℃,湿度：20～80%RH(結露無き事)
保存温度：−10～60℃,湿度：10～90%RH(結露無き事)
言語英語、中国語（繁体）、フランス語、ドイツ語、イタリア語
対応VESA75×75㎜
MTBF　　※保証値ではありません50,000hrs.　(25度)
材質フロント：アルミ（ブラック）
筐体、ブラケット：SECC.
寸法（ｍｍ）本体：236W×180H×52D
梱包：365W×340H×195D		本体：262W×206H×48D
梱包：365W×340H×195D		本体：307W×251H×53.7D
梱包：430W×460H×230D		本体：370W×280H×57D
梱包：430W×460H×230D
重量1.6㎏（本体）
2.8㎏（梱包）		1.8㎏（本体）
2.9㎏（梱包）		2.5㎏（本体）
4.2㎏（梱包）		3.3㎏（本体）
4.9㎏（梱包）
規格RoHS（10項目）
付属品VGAケーブル（1.5ｍ）×１、HDMIケーブル（1.8ｍ）×１、BNCケーブル（1.5ｍ）×１、ターミナルブロック×１、マウントブラケット×4、CD（マニュアル）×１
※　図面PDFは外形図よりダウンロード可能です。
※１　本体裏のシールはACアダプタ仕様の表示、DC入力は本カタログデーターをご参考ください。

マニュアルPDF

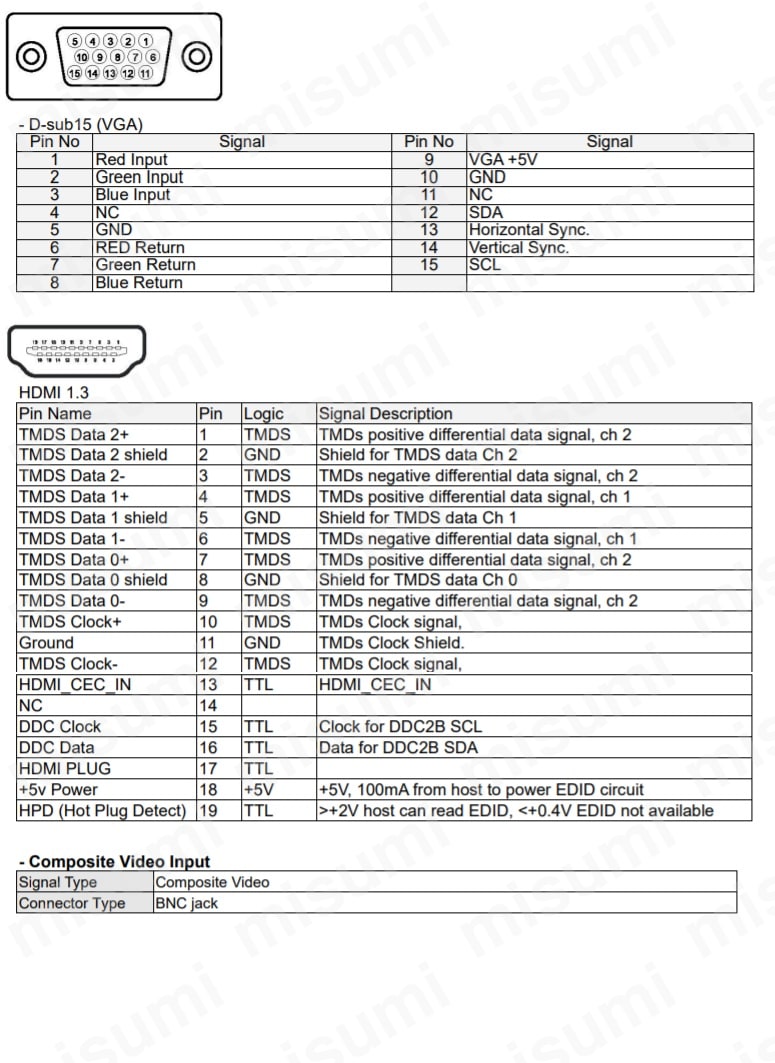

■対応信号タイミング
PCFP-VE-8-R
　Hf(KHz)Vf(Hz)VGAHDMI
640x480@6031.64959.94◎◎
800x600@5635.15656.25◎×
800x600@6037.87960.32◎◎
1024x768@6048.36360◎◎
1280x720@6044.77259.86◎◎
1280x768@6047.77659.87◎◎
1280x800@6049.70259.81◎◎
1280x960@606060◎◎
1280x1024@6063.98160.02◎◎
1360x768@6047.71260.02◎◎
1366x768@6047.71259.7◎◎
1440x900@6055.93559.89◎◎
1680x1050@6065.2959.95◎◎
1920x1080@6067.560◎◎

PCFP-VE-10-R、PCFP-VE-12-R、PCFP-VE-15-R
　Hf(KHz)Vf(Hz)VGAHDMI
640x480@6031.64959.94◎◎
800x600@5635.15656.25◎×
800x600@6037.87960.32◎◎
1024x768@6048.36360◎◎
1280x720@6044.77259.86◎◎
1280x768@6047.77659.87◎×
1280x800@6049.70259.81◎◎
1280x960@606060◎◎
1280x1024@6063.98160.02◎◎
1360x768@6047.71260.02◎◎
1366x768@6047.71259.7××
1440x900@6055.93559.89◎◎
1680x1050@6065.2959.95◎◎
1920x1080@6067.560◎◎

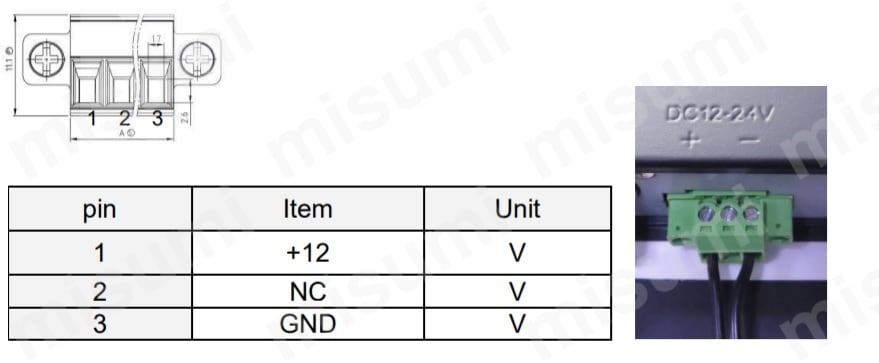

Pin2/3は導通です（EMI強化のため）

転換ケーブル：IESH-JACK
棒端子を使用しないようにお願い致します。

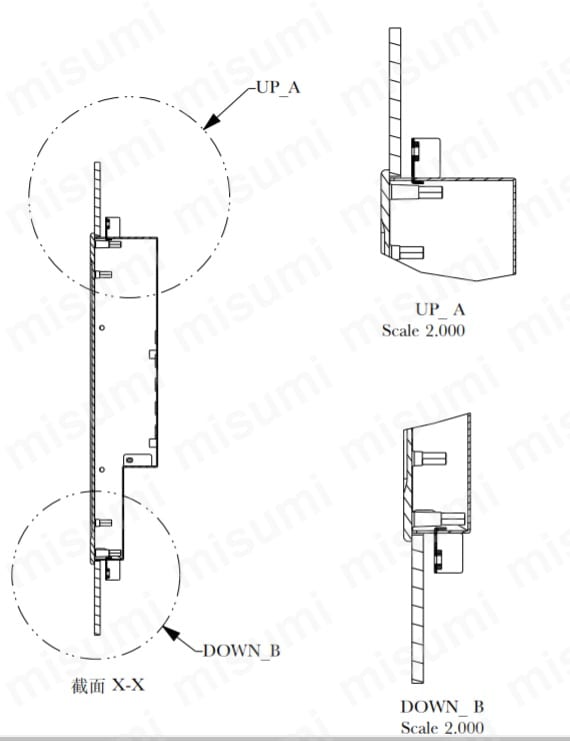

■ブラケット取付

（1）取り付け板にあらかじめ穴を開け、本体を背面から挿入します

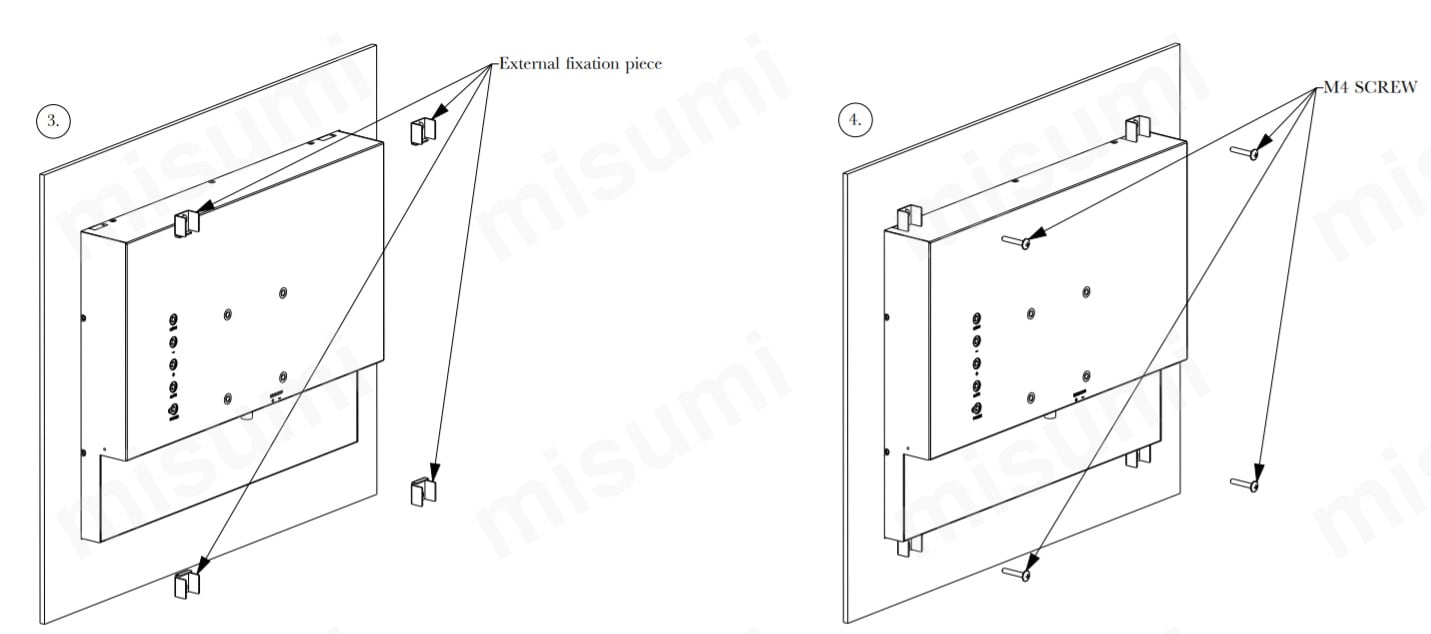

（2）取り付け金具（4個）を上面及び下面にある4個の角穴にそれぞれ挿入します
（3）付属のＭ4ネジをそれぞれ締め付けて取り付け板に固定します。
  （Ｍ4ネジと本体の前面で取り付け板を挟むようにして本体を固定。）M4ネジ（付属品）
推奨トルク値：9.0 +/- 0.5Kgf.cm


本体の角穴に引っ掛けてください。


型番リスト

表示件数:
  1. 1
型番
モニタサイズ(インチ)
最大対応解像度
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8
800×600(SVGA)
10

1個

56,200円( 61,820円 )

在庫品1日目

当日出荷可能

8
800×600(SVGA)
10

1個

60,500円( 66,550円 )

在庫品1日目

当日出荷可能

10
1024×768(XGA)
10

1個

57,300円( 63,030円 )

在庫品1日目

当日出荷可能

10
1024×768(XGA)
10

1個

60,500円( 66,550円 )

在庫品1日目

当日出荷可能

12
1024×768(XGA)
10

1個

70,400円( 77,440円 )

在庫品1日目

当日出荷可能

12
1024×768(XGA)
10

1個

76,300円( 83,930円 )

在庫品1日目

当日出荷可能

15
1024×768(XGA)
10

1個

67,000円( 73,700円 )

在庫品1日目

当日出荷可能

15
1024×768(XGA)
10

1個

73,200円( 80,520円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

長年の実績がある４：３画面に対応した、産業用ディスプレイ。10インチ以上のモデルは、上下方向からの視野角が広い液晶パネルを採用。DC12-24Vに対応。オプション品を使用することでACアダプタもご使用いただけます。VGA、BNCのアナログ信号に加え、HDMIデジタルにも対応しました。

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

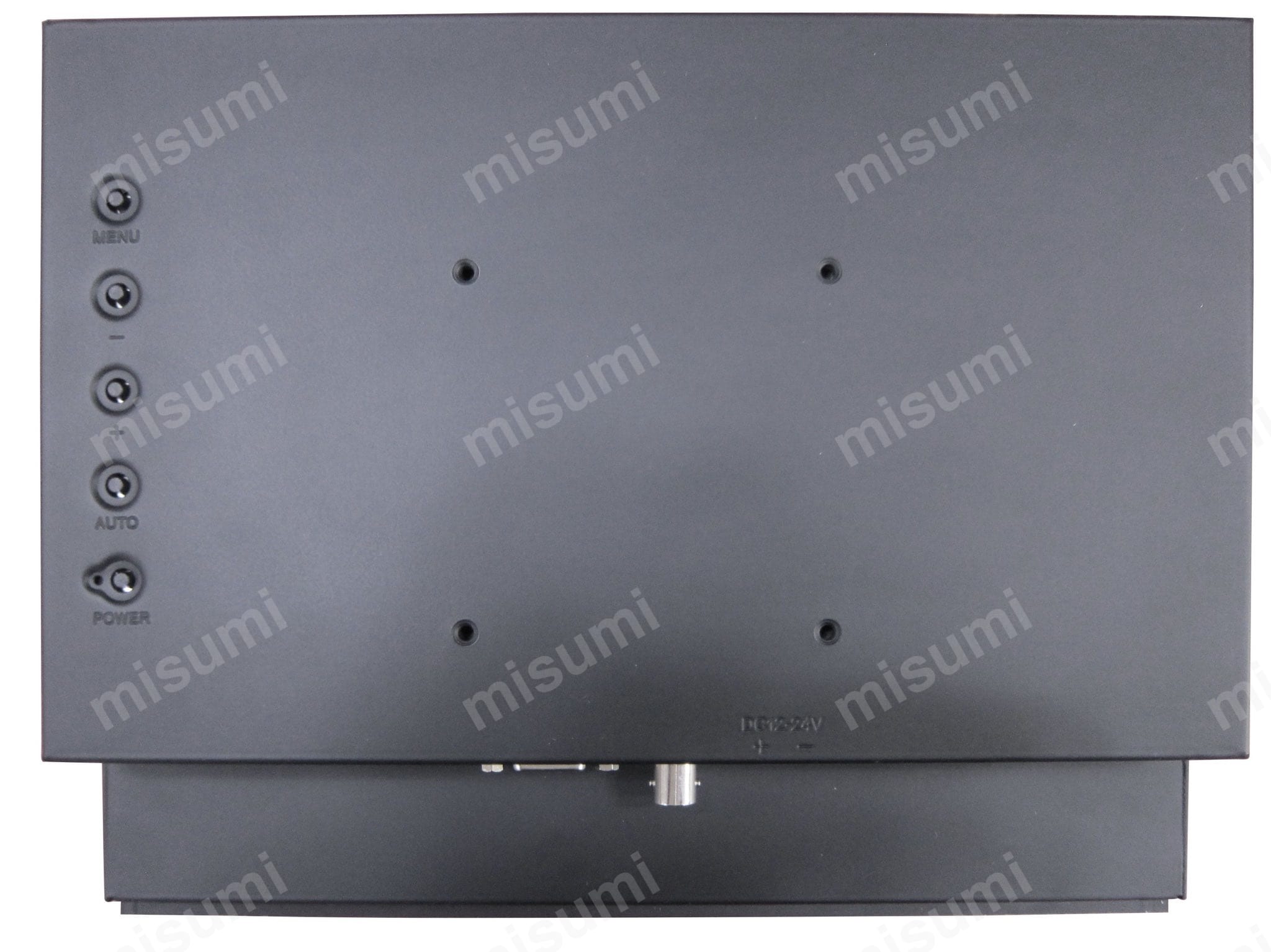

使用方法

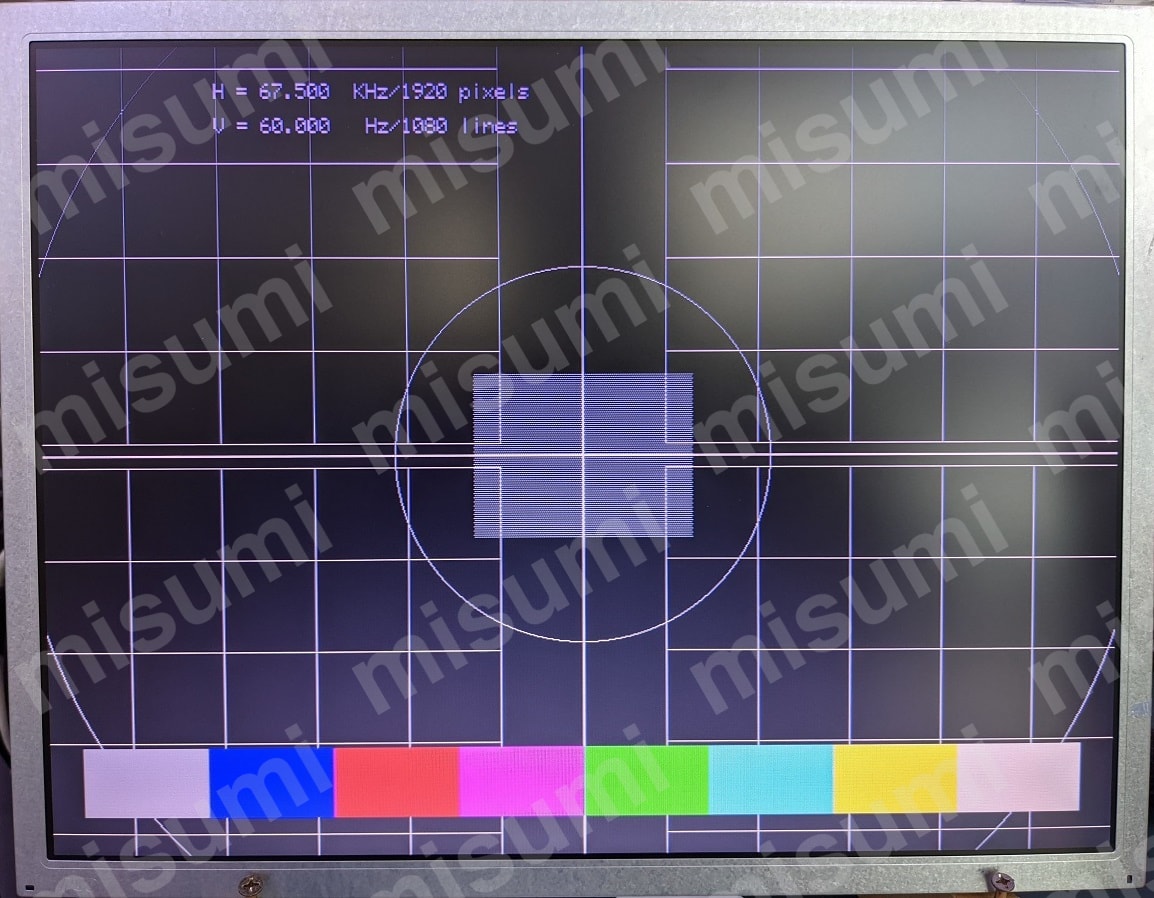

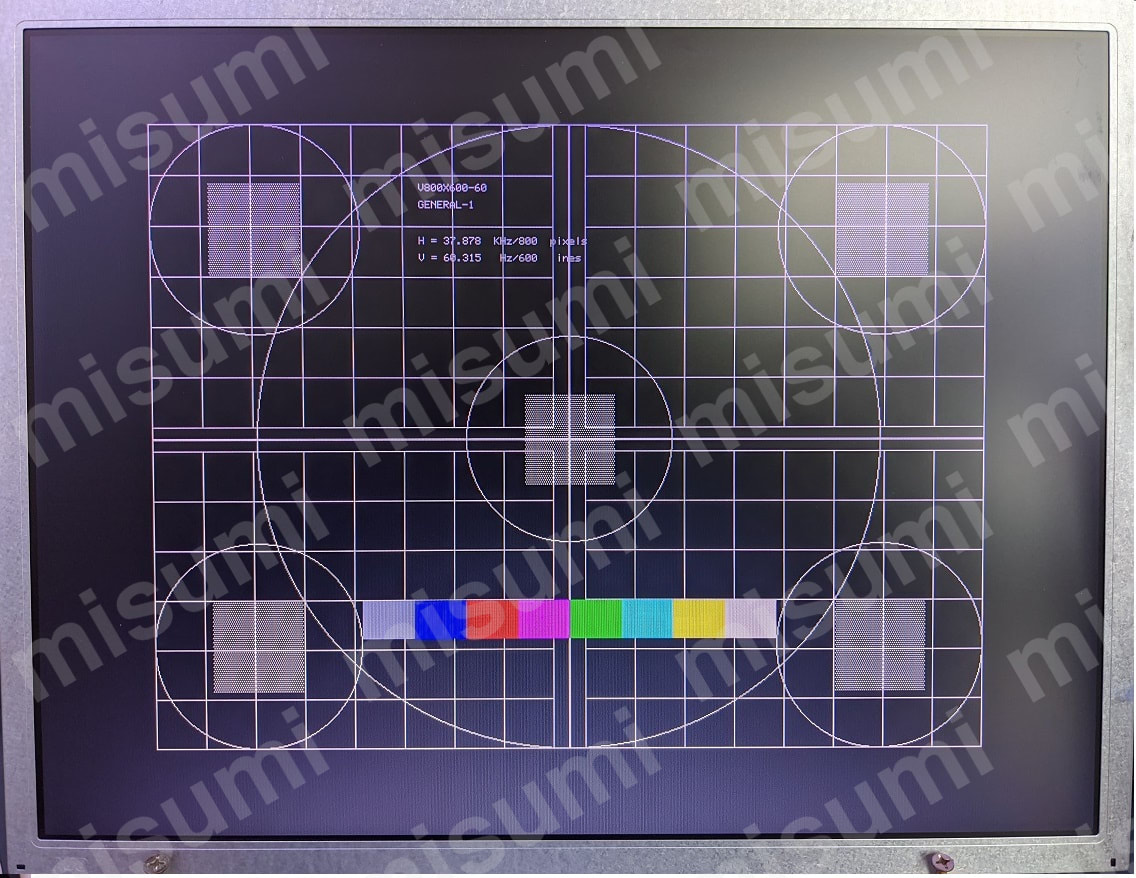

縦横比率調整
1to1_800x600

1to1_1920x1080


800x600_FULLSCREEN


1920x1080_FULL

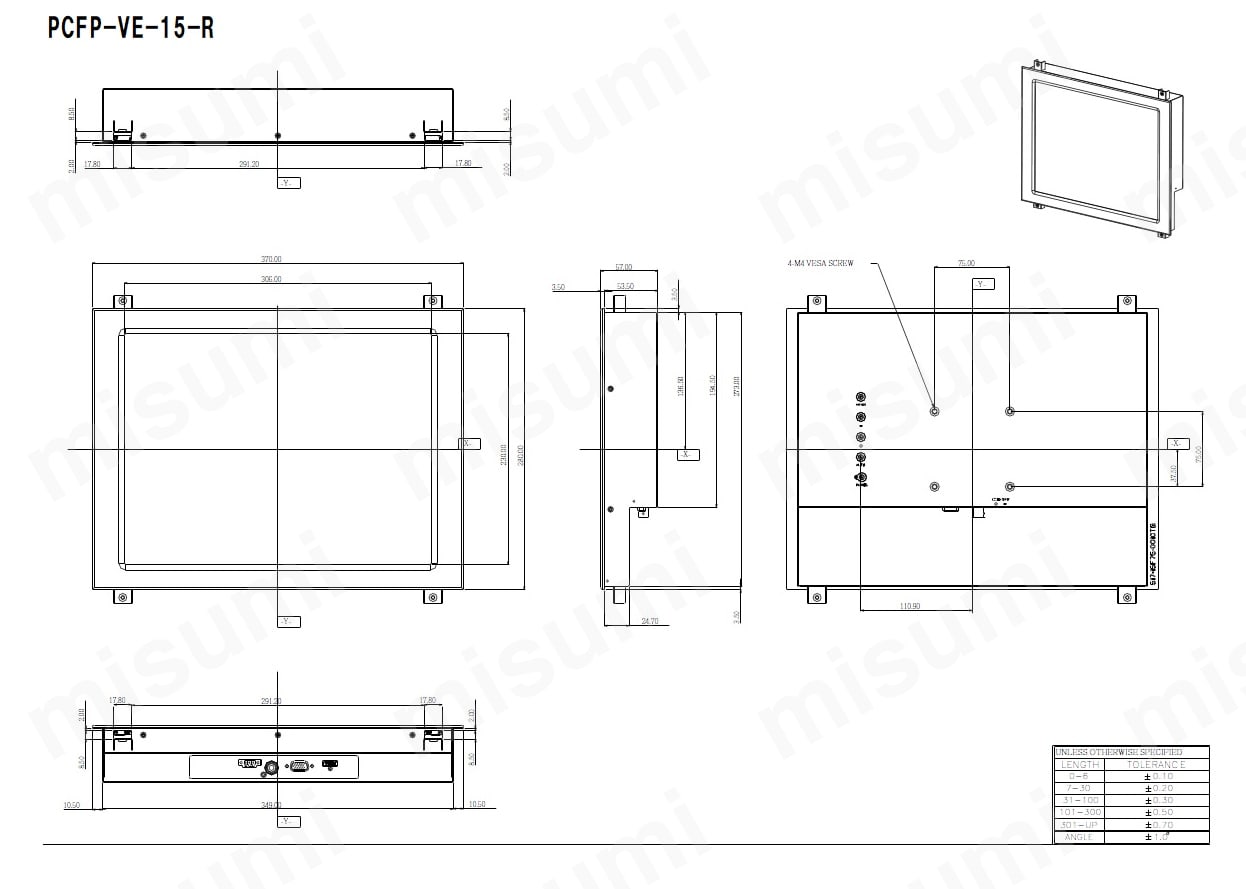

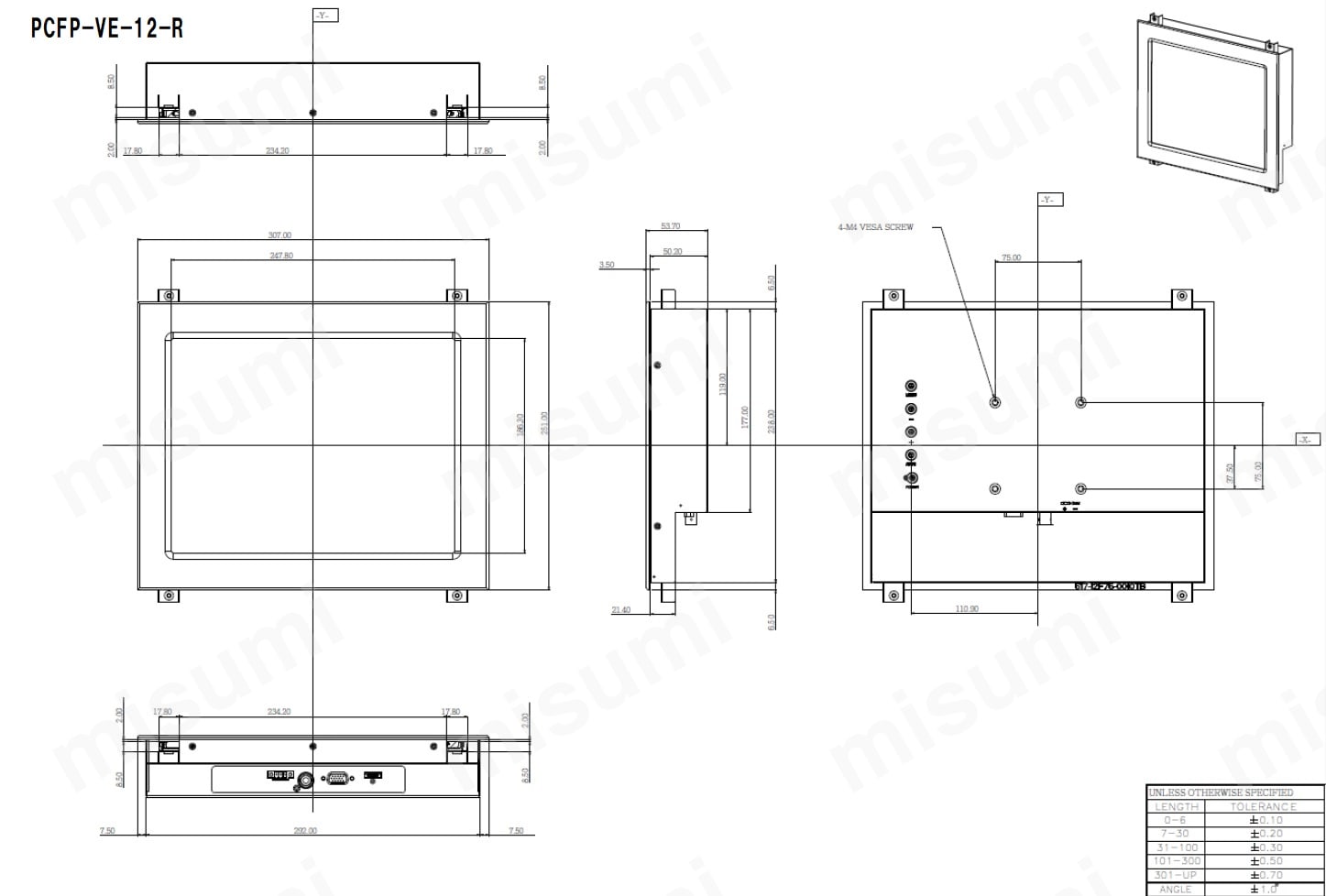

外形図

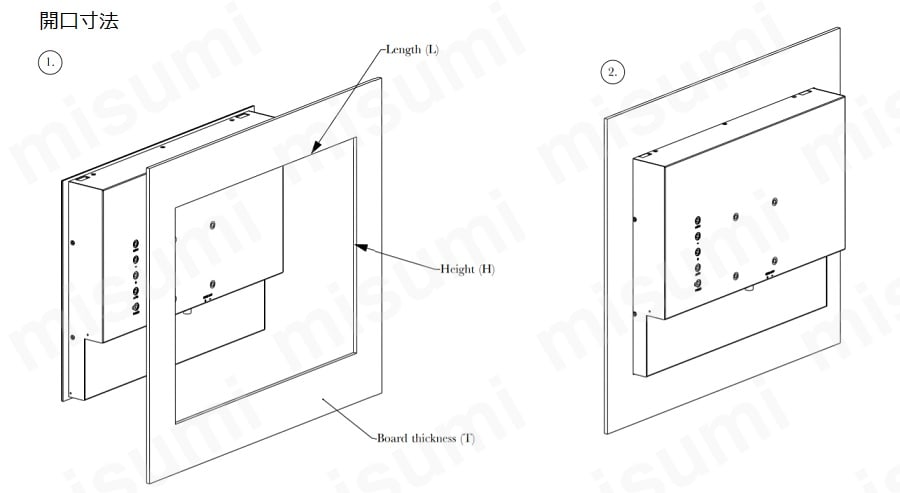

■開口寸法
　単位：mm
型番LHT（MAX）
PCFP-VE-8-R218.6166.64.8
PCFP-VE-10-R256.6196.64.8
PCFP-VE-12-R293.6239.64.8
PCFP-VE-15-R350.6274.64.8
 誤差：±1.00ｍｍ

【図面PDFダウンロード】
PCFP-VE-8-R（図面PDF）
PCFP-VE-10-R（図面PDF）
PCFP-VE-12-R（図面PDF）
PCFP-VE-15-R（図面PDF）

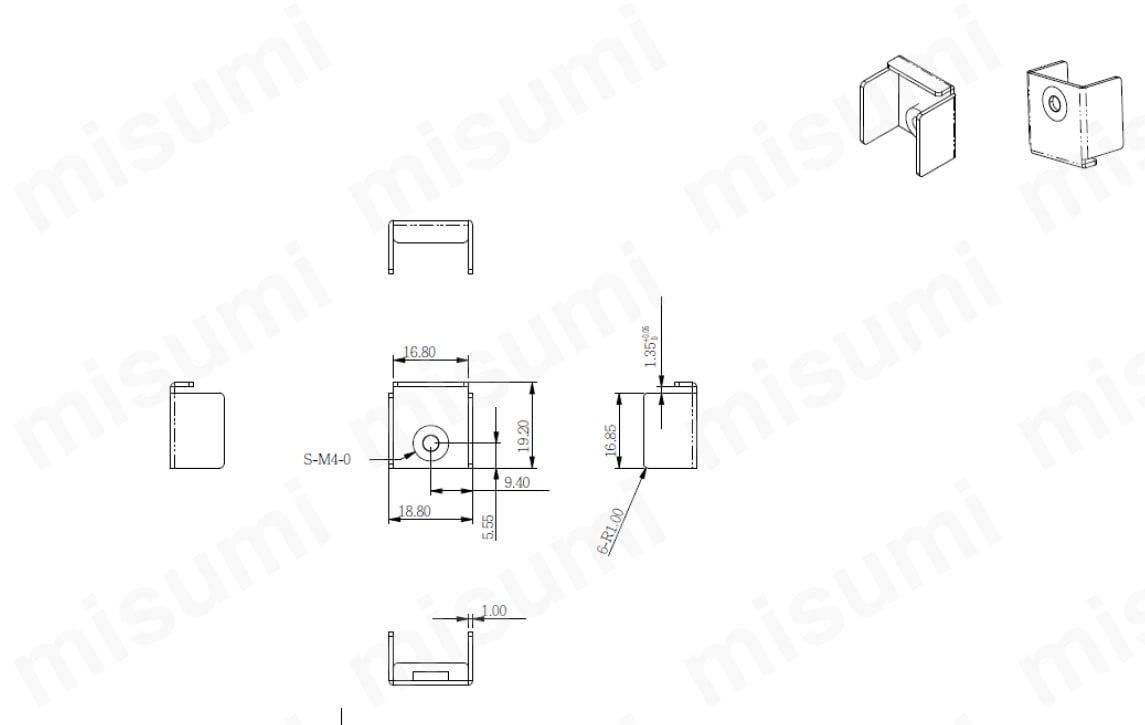

■ブラケット

閉じる

あと2項目で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
