M8丸型防水コネクタRJ45変換ハーネス

M8丸型防水コネクタRJ45変換ハーネス

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • M8 4芯_RJ45 RJ45側
  • M8 4芯_RJ45 M8 4芯オス側
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,080円 ～ 9,350円
税込価格
3,388円 ～ 10,285円

Ethernet、PROFINET、PROFIBUS、IO-LINK、Ethe...

詳細情報を確認する

規格・仕様：
  • 難燃
  • 信号用
  • ロボット
  • センサー
  • 耐熱
  • IO-Link
  • ニッケルメッキ
  • コネクタメーカー：
    ミスミ
  • コネクタ種類：
    M8
  • コネクタ1（CN1）：
    オスストレート
  • コネクタ2（CN2）：
    オスストレート
  • 芯数：
    4
  • ケーブル定格電圧(V)：
    30
  • ケーブル形状：
    丸
  • ケーブル規格（UL/CSA）：
    UL
  • ケーブル色：
    緑
  • ケーブルタイプ：
    E：Ethernet
  • シース：
    PVC

(i)ご注意

  • 2024年11月25日より、本製品は結線が変更となりました。詳細は製品仕様をご確認下さい。
    M8側1,4番ピンとRJ45側1,2番ピンがM8側2,3番ピンとRJ45側3,6番ピンが接続されております。

型番

未確定7件の候補があります。

Loading...

商品仕様

ミスミのM8丸型防水コネクタRJ45変換ハーネスの特徴



わかり易い勘合向き
・コネクタ筐体に矢印マークを付けることで、狭い場所でもコネクタ勘合が容易に確認可能
様々な環境で利用可能な仕様
・保護等級IP67(M8コネクタ側) ,難燃グレード　FT-1の耐環境性に加えて、RJ45コネクタは堅牢タイプを採用
Ethernet,PROFINET、PROFIBUS、IO-LINK、 EtherCAT の4つの通信に対応
・Ethernet,PROFINET、PROFIBUS、IO-LINK、 EtherCAT の4つの通信に対応したM8コネクタRJ45コネクタ変換ハーネス
・フエニックス・コンタクト、オムロン、Truk、SUNX,Balluff,ifm efector,Sick ,SMC等の各メーカーのM8 4芯コネクタ,RJ45コネクタと互換性あり

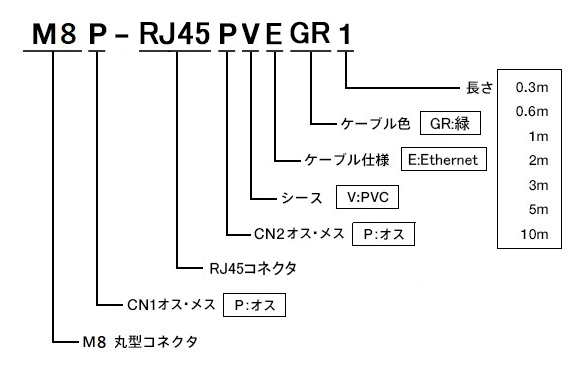

型番構成

製品仕様

■公差

全長（m）公差
0.3+20mm
0.6+20mm
1+30mm
2+50mm
3+50mm
5+150mm
10+300mm

■結線図：M8(4芯) ⇔ RJ45

CN1 M8コネクタツイストペア線色RJ45コネクタ
1白/オレンジ1
4オレンジ2
2白/青3
3青6
シェル茶シェル

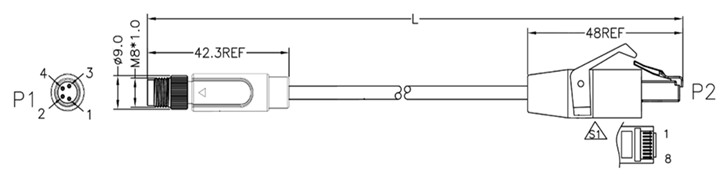

■コネクタ外形図

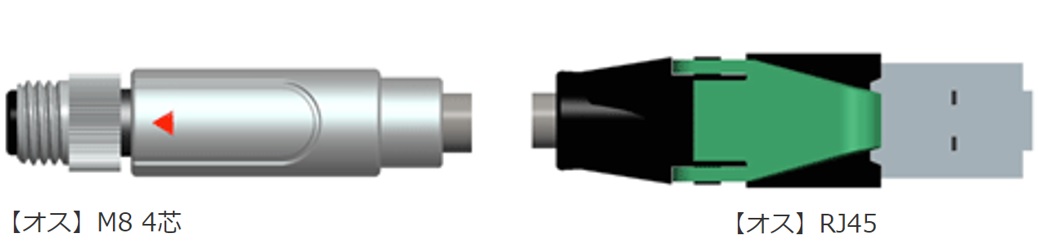

M8 オス 4芯



■規格表

シリーズ名称芯数形状仕様タイプ外形イメージ図シース材色全長(m)
M8-RJ45
M8コネクタ-RJ45
変換ハーネスシリーズ		M8 4芯
RJ45		PPTPU緑

0.3

0.6

1

2

3

5

10



■製品仕様

通信規格Ethernet,PROFINET、
PROFIBUS、IO-LINK、
EtherCAT
定格電圧30V
定格電流3A
接触抵抗≤10Ωm
絶縁抵抗＞100Ωm
耐電圧300V DC/0.1S
引張強度2.0KGF
保護等級IP67(M8コネクタ側)
挿抜等級100回
使用温度範囲-25℃~+80℃

■ケーブル仕様

ULスタイルNo.AWM 20554
定格電圧30V
定格温度80℃
線芯数4
導体サイズ24AWG
難燃特性FT2
耐油特性-
屈曲特性-

■コネクタ材質

ハウジング/色TPU/BLACK
コンタクトオス黄銅/AU 1u MIN NI80u
コンタクトメスリン青銅/AU 1u MIN NI80u
ナット黄銅/ニッケルメッキ
コネクタボディPBT UL94V-0/BLACK
O-リングFKM(フッ素ゴム)/GREEN

■ケーブル材質

導体7/0.16± 0.008 ㎜　裸軟銅線
絶縁体TPU
線芯識別青、白/青、橙、白/橙
シースTPU
シース色GREEN
仕上外形5.00 ± 0.20 ㎜

型番リスト

表示件数:
  1. 1
型番
長さ(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.3
10

1個

3,080円( 3,388円 )

在庫品1日目

当日出荷可能

0.6
10

1個

3,410円( 3,751円 )

在庫品1日目

当日出荷可能

1
10

1個

3,850円( 4,235円 )

在庫品1日目

当日出荷可能

2
10

1個

4,950円( 5,445円 )

在庫品1日目

当日出荷可能

3
10

1個

6,050円( 6,655円 )

在庫品1日目

当日出荷可能

5
10

1個

6,600円( 7,260円 )

在庫品1日目

当日出荷可能

10
10

1個

9,350円( 10,285円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

Ethernet、PROFINET、PROFIBUS、IO-LINK、EtherCATの4つの通信に対応M8コネクタRJ45コネクタ変換ハーネス
フエニックス・コンタクト、オムロン、TURCK、SUNX、Balluff、ifm efector、Sick、SMC等の各メーカーのM8 4芯コネクタ、RJ45コネクタと互換性あり

(i)ご注意

  • 2024年11月25日より、本製品は結線が変更となりました。詳細は製品仕様をご確認下さい。
    M8側1,4番ピンとRJ45側1,2番ピンがM8側2,3番ピンとRJ45側3,6番ピンが接続されております。

・豊富な在庫を当日出荷可能
・Ethernet、PROFINET、PROFIBUS、IO-LINK、EtherCATの4つの通信に対応M8コネクタRJ45コネクタ変換ハーネス
・UL、RoHS10準拠
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
