【ミスミ オリジナル】非常停止用スイッチ（取付穴Φ22）
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 973円 ～ 2,618円
- 税込価格
- 1,070円 ～ 2,880円
当社類似品から大幅なプライスダウンを実現しました。まとめ買いで、更にお得にご購...
- 規格・仕様：
-
- UL
- CE対応
- CCC
- RoHS
-
- 形状：
- キノコ型
-
- ガード付き：
- 無
-
- 銘板：
- 無
-
- 端子形状：
- ねじ端子
-
- 取付穴：
- φ22
-
- 押しボタン動作：
- プッシュロック/ターンリセット
-
- ボタン色：
- 赤
-
- 保護機能(耐環境性)：
- IP65
-
- 代表規格：
- CE / UL / CCC
-
- 寸法 縦(mm)：
- 33
-
- 寸法 幅(mm)：
- 30
-
- 寸法 奥行き(mm)：
- 81.5
-
- 電流容量 AC110Vの時(A)：
- 10
-
- 電流容量 DC24Vの時(A)：
- 6
-
- 電流容量 AC220Vの時(A)：
- 6
-
- 電流容量 DC110Vの時(A)：
- 1
-
- 操作部寸法（キノコ）：
- Φ40
(i)ご注意
- 商品画像はイメージ画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- chemSHERPAの法規制に関しての調査ならびに保証の対象外となります。
商品情報
| シリーズ・取付穴径・保護構造 | タイプ | - | 動作・形状 | 接点構成 | ボタン色 | - | 照光部電圧・種類 | 端子形状 |
| E-SES225 | D | - | VA | 10 | R | - | （無印） | S |
| E-SES：非常停止用スイッチ（接点分離型） | D：非照光 | V：プッシュロックターンリセット | 10：1a | R：赤 | 24：AC/DC 24V | S：ネジ端子 | ||
| 22：取付穴(Φ22) | L：照光 | A：キノコ形(Φ40) | 01：1b | D：LED | ||||
| 5：IP65 | 11：1a1b | 無印：非照光 | ||||||
| 02：2a |
規格表
| 型式 | タイプ | 取付 穴径 | 保護構造 | 操作部 | 動作 | 接点 | 光源 | 端子形状 | リング 材質 | 安全規格 | 重量 (g) | ||||
| 色 | 形状 | 寸法 | 構成 | 構造 | 種類 | 使用電圧 | |||||||||
| E-SES225D-VA10R-S | 非照光 | Φ22 | IP65 | 赤 | 丸型 | Φ40 | プッシュロックターンリセット | 1a | 分離 | - | - | M3.5 ネジ端子 | 樹脂 | UL CE CCC | 43.5 |
| E-SES225D-VA01R-S | 1b | 43.5 | |||||||||||||
| E-SES225D-VA11R-S | 1a1b | 53.7 | |||||||||||||
| E-SES225D-VA02R-S | 2b | 53.7 | |||||||||||||
| E-SES225L-VA11R-24DS | 照光 | 1a1b | LED | AC/DC 24V | 61.9 | ||||||||||
| ※参考値 | |||||||||||||||
| 絶縁抵抗 | 100MΩ以上 |
| 接触抵抗 | 50MΩ以下 |
| 耐電圧 | 2500V・1分間 |
| 耐振動 | 10～500Hz |
| 定格絶縁電圧 | 600V |
| 定格通電電流 | 10A(AC) |
| 機械的寿命 | 10万回以上 |
| 電気的寿命 | 60万回以上 |
| 定格使用電圧・電流 | 交流(AC-15)：24V/10A、48V/10A、110V/10A、220V/6A、380V/6A 直流(DC-13)：24V/6A、48V/3A、110V/1A、220V/0.5A、440V/0.25A |
| 接点材料 | 銀合金(AgNi) |
| 使用温度範囲 | -25～55℃ |
| 保存温度範囲 | -45～80℃ |
| カテゴリ | スペック | 特徴 | 納期 | 商品リンク |
| スイッチガード | Φ22 | 非常停止スイッチ用・誤操作防止 | 当日出荷 | こちら |
| Φ16、Φ22 | ケースタイプ・蓋つき・誤操作防止 | こちら | ||
| スイッチ銘板 | Φ16、Φ22 | 非常停止スイッチ用 | こちら | |
| Φ22 | 長角形・文字なし | こちら | ||
| スイッチプラグ | Φ22 | 取付穴プラグ・丸型 | こちら |

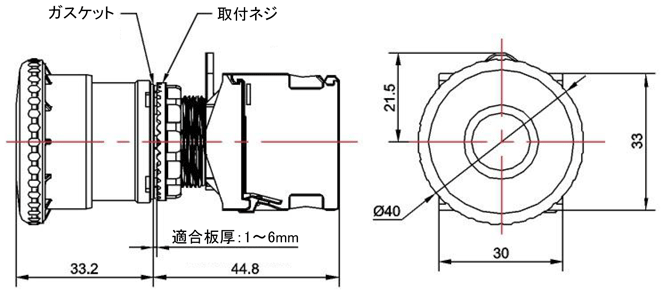

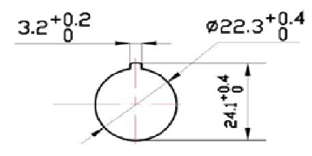

外形図
型番リスト
- 表示件数:
| 型番 |
種類 |
接点構成 |
LED照光部電圧(V) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
非照光式非常停止
|
1b
|
-
| 10 | 1個 | 973円(
1,070円
) | 在庫品1日目 当日出荷可能 | |
非照光式非常停止
|
2b
|
-
| 10 | 1個 | 1,673円(
1,840円
) | 在庫品1日目 当日出荷可能 | |
非照光式非常停止
|
1a
|
-
| 10 | 1個 | 1,353円(
1,488円
) | 在庫品1日目 当日出荷可能 | |
非照光式非常停止
|
1a / 1b
|
-
| 10 | 1個 | 1,183円(
1,301円
) | 在庫品1日目 当日出荷可能 | |
照光式非常停止
|
1a / 1b
|
AC/DC24
| 10 | 1個 | 2,618円(
2,880円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
当社類似品から大幅なプライスダウンを実現しました。まとめ買いで、更にお得にご購入いただけます。
【ココが特長】
・Φ22、非常停止スイッチ
・IP65で防塵防水
・海外安全規格取得（UL、CE、CCC、RoHS）
・産業用機械、各種設備など幅広い用途
(i)ご注意
- 商品画像はイメージ画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- chemSHERPAの法規制に関しての調査ならびに保証の対象外となります。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
