【ミスミ オリジナル】ミニパワーリレー E-M2R
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 238円 ～ 519円
- 税込価格
- 262円 ～ 571円
当社類似品から大幅なプライスダウンを実現しました。まとめ買いで、更にお得にご購...
- 規格・仕様：
-
- UL
- CE対応
- CCC
- RoHS
-
- 用途：
- パワー
-
- 接点構成：
- 1c
-
- ラッチ機能：
- 有
-
- 端子形状：
- その他
-
- 接点定格電流(AC,DC時最小値)(A)：
- a：15/b：12
-
- 代表規格：
- UL / TUV / CCC
-
- 寸法 高さ(mm)：
- 34
-
- 寸法 幅(mm)：
- 12.7
-
- 寸法 奥行き(mm)：
- 28.8
-
- 端子形状詳細：
- プラグイン/はんだ端子
-
- 極数(極)：
- 1
-
- 動作表示灯：
- ○
-
- ラッチングレバー：
- ○
(i)ご注意
- 商品画像はイメージ画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- chemSHERPAの法規制に関しての調査ならびに保証の対象外となります。
商品情報
| シリーズ名 | 極数 | オプション | - | コイル電圧 |
| E-M2R | 1S | DL | - | AC110 |
| 1S：1極 | DL：動作表示灯・ラッチングレバー付き | |||
| DXL：動作表示灯・ラッチングレバー付き ※アンチサージタイプ |
規格表
| 型式 | 極数 | 接点 | ラッチ機能 | 端子形状 | 接点定格電流 (最大値A) | コイル定格電圧 （V） | 代表規格 | 寸法(mm) | 重量 (g) | 動作表示灯 | |||
| AC/DC | AC | DC | 幅 | 奥行 | 高さ | ||||||||
| E-M2R1SDL-AC110V | 1 | 1c | 〇 | プラグイン＆はんだ端子 | 15A(a)、12A(b) | 110 | - | UL CE CCC RoHS | 12.7 | 28.8 | 34 | 20 | 〇 |
| E-M2R1SDL-DC24V | 15A(a)、12A(b) | - | 24 | ||||||||||
| E-M2R1SDL-AC220V | 15A(a)、12A(b) | 220 | - | ||||||||||
| E-M2R1SDL-DC12V | 15A(a)、12A(b) | - | 12 | ||||||||||
| E-M2R1SDXL-AC220V | 15A(a)、12A(b) | 220 | - | ||||||||||
| E-M2R1SDXL-DC24 | 15A(a)、12A(b) | - | 24 | ||||||||||
| ※参考値 | |||||||||||||
| 極数 | 1 | |
| 接点 | 1c | |
| 接点負荷 | 15A(a)、12A(b) | |
| 接触抵抗 | 100mΩ以下 | |
| 動作時間 | 20ms以下 | |
| 復帰時間 | 10ms以下 | |
| 最大開閉ひん度 | 機械 | 18,000/h |
| 定格負荷 | 1,800/h | |
| 絶縁抵抗 | 100MΩ以上（DC500V） | |
| 耐電圧 | コイルと接点間 | AC5,000V 1min |
| 異極接点間 | - | |
| 同極接点間 | AC1,200V 1min | |
| 振動 | 耐久 | 10～55Hz 振幅1.5mm |
| 誤作動 | 10～55Hz 振幅1.5mm | |
| 衝撃 | 耐久 | 100m/s2 (正弦半波衝撃パルス:11ms) |
| 誤作動 | 100m/s2 (正弦半波衝撃パルス:11ms) | |
| 耐久性 | 機械 | 1000万回以上（ひん度：300回/1min） |
| 電気 | 10万回以上（ひん度：ON/1s，OFF/1s） | |
| 使用温度 | -55℃～70°C（結露・凍結なし） | |
| 湿度範囲 | 35-85% | |
| 重量 | 約20g | |

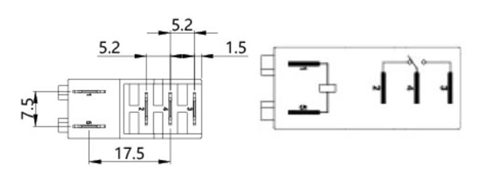

外形図
E-M2R1SDL
E-M2R1SDXL
型番リスト
- 表示件数:
-
|
110
|
標準タイプ
| 10 | 1個 | 448円(
493円
) | 在庫品1日目 当日出荷可能 | |
-
|
220
|
標準タイプ
| 10 | 1個 | 519円(
571円
) | 在庫品1日目 当日出荷可能 | |
12
|
-
|
標準タイプ
| 10 | 1個 | 320円(
352円
) | 在庫品1日目 当日出荷可能 | |
24
|
-
|
標準タイプ
| 10 | 1個 | 238円(
262円
) | 在庫品1日目 当日出荷可能 | |
-
|
220
|
アンチサージタイプ
| 10 | 1個 | 432円(
475円
) | 在庫品1日目 当日出荷可能 | |
24
|
-
|
アンチサージタイプ
| 10 | 1個 | 318円(
350円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
当社類似品から大幅なプライスダウンを実現しました。まとめ買いで、更にお得にご購入いただけます。
【ココが特長】
・生産現場・電気等の制御システムに幅広く対応
・高信頼性：海外安全規格取得（UL、CE、RoHS、CQC）
・ミスミオリジナルカラー
(i)ご注意
- 商品画像はイメージ画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- chemSHERPAの法規制に関しての調査ならびに保証の対象外となります。
あと3項目で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
