【ミスミ オリジナル】DCファン 92mmシリーズ

【ミスミ オリジナル】DCファン 92mmシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,671円 ～ 2,093円
税込価格
1,838円 ～ 2,302円

ミスミ取扱い類似品から大幅なプライスダウンを実現しました。まとめ買いで、更にお...

詳細情報を確認する

規格・仕様：
  • UL
  • CSA
  • CE対応
  • TUV
  • RoHS

(i)ご注意

  • chemSHERPAの法規制に関しての調査ならびに保証の対象外となります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定6件の候補があります。

Loading...

商品情報

型番構成表
シリーズ名/フレーム材質フレームサイズ(mm)-電圧スピードコードフレーム厚み(mm)-センサ仕様フレーム形状管理番号
E-DCR92-12L25-B2A

E：ミスミオリジナル40 05：5VH：標準10 A：パルスセンサ付1：リブ付きA
DC：直流タイプ60 12：12VM：中速15 B：センサなし2：フランジB
R：樹脂タイプ80 24：24VL：低速20  3：リブ＆フランジC
 92   25
 120   38

規格表

型式機種フレーム
サイズ
(mm)		フレーム厚
(mm)		フレーム形状センサ仕様分類安全
規格		材質安全
保護		スピード
コード		RoHS定格電圧
(V)		定格電流
（A）		重量
（g）		期待寿命
（h）		色
フレーム羽フレーム/羽コード
E-DCR92-12L25-B2ADCファン92×9225フランジ-標準
（汎用）		UL
CSA
CE
TUV
RoHS		樹脂樹脂ロック保護
反転保護		L10120.0610250,000
(40℃)		黒正極（赤）
負極（黒）
E-DCR92-12M25-B2AM120.2187
E-DCR92-24L25-B2AL240.06102
E-DCR92-24L25-B2BL240.09102
E-DCR92-24L25-B2CL240.11102
E-DCR92-24M25-B2AM240.14102
               ※参考値
詳細仕様
型式定格電圧
(V)		使用電圧範囲
(V)		定格電流
（A）		定格入力
（W）		定格回転速度
（min-1）		最大風量最大静圧音圧レベル
dB(a)		使用温度範囲
（˚C）
（m3/min）CFM（Pa）（inchH20）
E-DCR92-12L25-B2A128~130.060.662,0000.9031.919.60.0727.0-10℃～60℃
E-DCR92-12M25-B2A128~130.212.523,0001.4049.739.20.1539.0
E-DCR92-24L25-B2A2418~260.061.322,5001.0738.328.60.1133.7
E-DCR92-24L25-B2B2418~260.092.043,0001.3849.049.00.1939.0
E-DCR92-24L25-B2C2418~260.112.643,5001.5554.853.90.2142.0
E-DCR92-24M25-B2A2418~260.143.364,0001.8766.268.60.2746.0
関連カテゴリ「おすすめ」ラインナップ
カテゴリスペック納期商品リンク
ファン40mm当日出荷こちら
60mmこちら
80mmこちら
92mmこちら
120mmこちら
驚くほど低価格！ミスミオリジナル　電気系新商品続々登場！
詳細はこちら

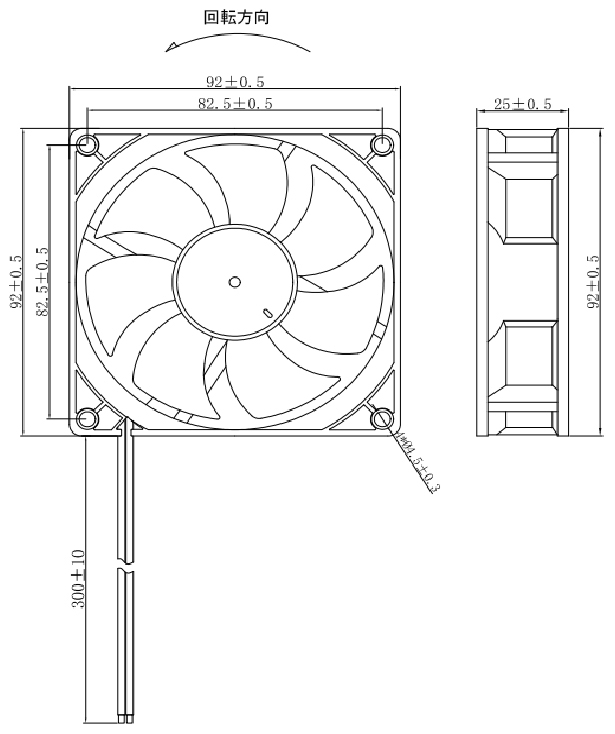

外形図



吐出口・開口部寸法

単位：mm リード線：UL1007#24AWG 赤線：正極（＋）
黒線：負極（－）

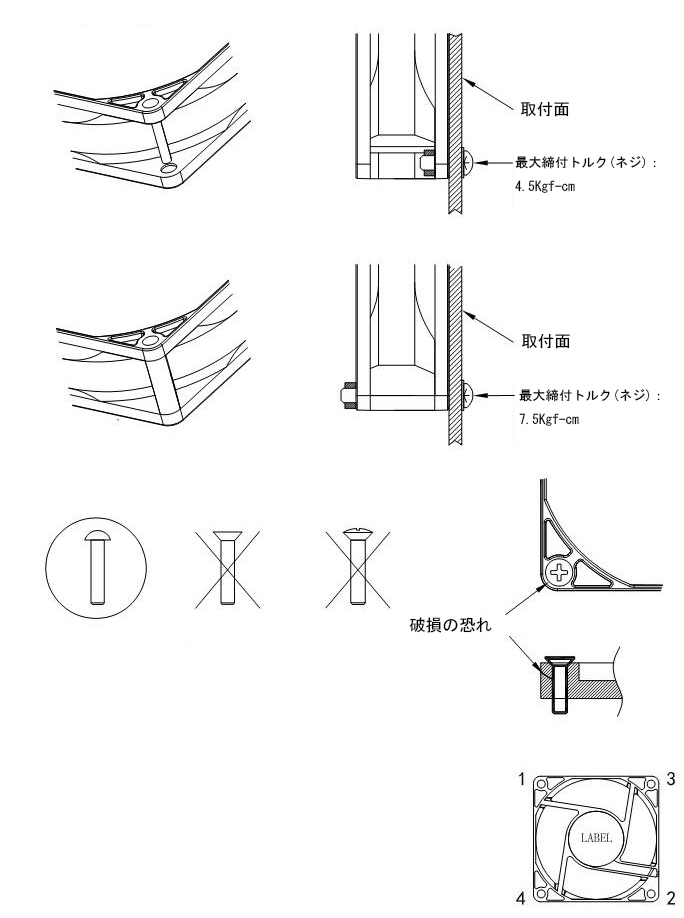

取付方法

※フランジフレーム
※リブ付フレーム ※本体の破損防止の為テーパーネジの使用禁止 ※【ネジ締付時のご注意】
   取付の際に下記の通り2回に分けてネジの締付を行ってください。
   1回目：規定トルク30%の力で右図の1→2→3→4の順に締めてください。
   2回目：本体のズレがないことをご確認のうえ規定トルク100%の力で
      右図の1→2→3→4の順に締めてください。

型番リスト

表示件数:
  1. 1
型番
入力電圧
最大風量(DC入力電圧)(m3/min)
音量(DC入力電圧)(dB)
最大静圧(DC入力電圧)(Pa)
スピードコード
定格回転速度(min-1)
管理番号
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
DC12V
0.9
27
19.6
低速
2000
A
10

1個

1,671円( 1,838円 )

在庫品1日目

当日出荷可能

DC12V
1.4
39
39.2
中速
3000
A
10

1個

1,671円( 1,838円 )

在庫品1日目

当日出荷可能

DC24V
1.07
33.7
28.6
低速
2500
A
10

1個

1,769円( 1,946円 )

在庫品1日目

当日出荷可能

DC24V
1.38
39
49
低速
3000
B
10

1個

1,671円( 1,838円 )

在庫品1日目

当日出荷可能

DC24V
1.55
42
53.9
低速
3500
C
10

1個

1,778円( 1,956円 )

在庫品1日目

当日出荷可能

DC24V
1.87
46
68.6
中速
4000
A
10

1個

2,093円( 2,302円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミ取扱い類似品から大幅なプライスダウンを実現しました。まとめ買いで、更にお得にご購入いただけます。
日本ブランドのボールベアリングの採用により、高性能と高信頼性を実現しております。

【ココが特長】
・標準（汎用）タイプの為、幅広い用途に対応
・安全保護機能が充実、ロック＆逆回転による焼付防止機能付き
・日本ブランドのコア部品（ボールベアリング）の採用により、高性能と高信頼性
・海外安全規格取得（UL、CSA、CE、TUV）

(i)ご注意

  • chemSHERPAの法規制に関しての調査ならびに保証の対象外となります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
