500万画素固定式コードリーダ 8ミリ焦点距離

500万画素固定式コードリーダ 8ミリ焦点距離

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
199,000円
税込単価
218,900円

【特長】・複数照明モードとAIによる難読コード（DPMコードなど）の読み込み・...

詳細情報を確認する

型番

BCR-3050XM-08M-RBN 解除

Loading...

指定中 の仕様・寸法情報

商品情報

商品仕様

商品型番BCR-3050XM-08M-RBN
読取り対応コード（1次元）Code 39, Code 93, Code 128, CodaBar, EAN 8, EAN 13, ITF 14, ITF 25, MATRIX 25, UPCA, UPCE, MSI, Code 11, Industrial 2of5, China Post, and Pharmacode
対応コード（2次元）QR Code, Data Matrix, Micro QR
AZTEC Stacked codes: PDF 417
最大フレームレート60 fps
最大読取りスピード90 codes/sec
センサータイプCMOS, グローバルシャッター
ピクセルサイズ3.45 μm × 3.45 μm
センサーサイズ1/1.45"
解像度2432 × 2048
露光時間6 μs to 30000 μs
ゲイン0 dB to 24 dB
白黒/カラー白黒
入出力対応プロトコルSmartSDK, TCP Client, TCP Server, Serial, FTP, Profinet, MELSEC/SLMP, Ethernet/IP, ModBus, Fins, UDP
通信Fast Ethernet (100 Mbit/s)
デジタルI/O12ピンM12コネクタは、電源とI/Oを提供し、光絶縁入力（ラインイン0/1/2）×3、光絶縁出力（ラインアウト3/4/5）×3、RS-232 ×1を含みます。トップボタンを押すことでデバイスのトリガーが可能です。
電気電源電圧24 VDC
おすすめ電源：LRS-150F-24　DC24V 150W
消費電力6.2 W @ 24 VDC (self-light source enabled)
基本焦点距離8 mm
レンズマウントM12-mount, メカニカルオートフォーカス
レンズキャップ半透明キャップ
LED照明赤
インディケーター上部のデバイスインジケーター
寸法ストレートアンクル: 80.1 mm × 43 mm × 44.3 mm
ライトアンクル: 58.5 mm × 43 mm × 65.4 mm
質量約195 g (0.4 lb.)
IPレベルIP67 (防水レンズキャップの適切な取り付けの場合)
環境動作/保存温度動作温度: 0 °C to 50 °C
保存温度： –30 °C to 70 °C
湿度20% RH to 95% RH (結露しないこと)
ソフトウェアIDMVS
規格認証CE, RoHS　（CE認証はこちら）
マニュアル英語こちら
日本語　（準備中）こちら

付属品
名称
内容数量
ブラケット固定用ブラケット
1
電源IOケーブル12ピンM12-ばら線ケーブル（3ｍ）
1
通信ケーブルM12-RJ45通信ケーブル（3ｍ）
1

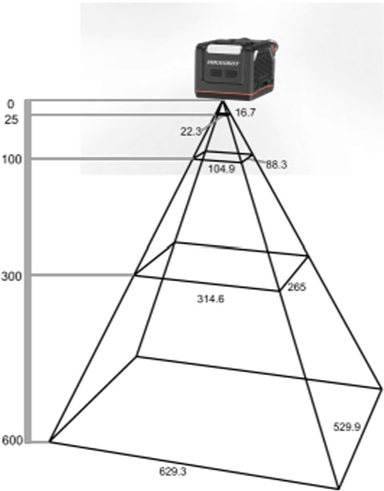

焦点距離WD　ｍｍFoV　ｍｍ1D 最小2D最小
HV分解能分解能
8ｍｍ2526.222.10.010.03
100104.988.30.040.13
300314.62650.130.39
600629.3529.90.260.78
10001048.8883.20.431.29
20002097.61766.40.862.59

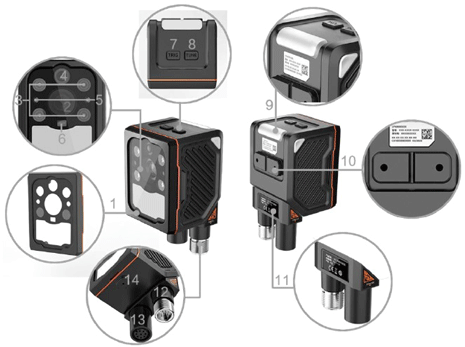

本体

番号
箇所
説明
1
レンズキャップ半透明キャップ
2
イメージセンサーセンサー
3
LED照明赤色
4
照準システムオレンジ色
5
インディケーターコード読取り状況を示す
6
TOFターゲットの位置を検出し、フォーカスと画像パラメータの調整
※TOF 機能は液体レンズを搭載したデバイスにのみ適用されます。
7
トリガーボタンを押して起動
・ デバイスが連続取得モードの場合、ボタンを押すとデバイスはトリガー モードになります。
・ デバイスがトリガー モードの場合、ボタンを押すとデバイスは 1 回トリガーされます。
8
スマートチューンチューン ボタンを押してデバイスのパラメータをスマート チューン。
・ ボタンを 2 秒間押し続けると、デバイスはスマート チューンを開始します。
・ スマート チューン プロセス中にボタンをもう一度 2 秒間押し続けると、調整がキャンセルされます。
※クライアント ソフトウェアがデバイスに接続している場合、スマート チューン機能は使用できません。
9
トップインディケーター360° 可視インジケーター
10
ねじ穴　波面デバイスの固定に使用され、M3 ネジを使用する必要があります。
11
直角ライトアンクル回転ケーブルを回転させるために使用されます。
12
12PINコネクタ光絶縁入力、光絶縁出力、RS-232 などの電源と I/O を提供します。
13
通信インターフェースイーサネット通信
14
ねじ穴　底部保護カバーを接続するために使用され、M3 ネジを使用する必要があります。

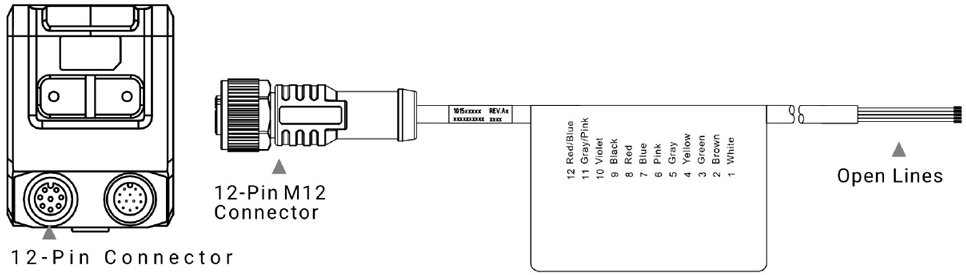

電源IOケーブル

番号
箇所
I/O信号
説明
ケーブル色
1
DC-PWRーDC電源+白
2
GNDー接地茶
3
OPTO_OUT3PIN3出力I/O絶縁出力3緑
4
OPTO_OUT4PIN4出力I/O絶縁出力4黄
5
OPTO_OUT5PIN5出力I/O絶縁出力5灰
6
OUT_COMPIN3/4/5出力グランド ピンク
7
OPTO_IN0PIN0入力I/O絶縁入力0藍
8
OPTO_IN1PIN1入力I/O絶縁入力1赤
9
OPTO_IN2PIN2入力I/O絶縁入力2黒
10
IN_COMPIN0/1/2入力グランド 紫
11
RS-232_RーRS-232入力灰/ピンク
12
RS-232_TーRS-232入力出力赤/青

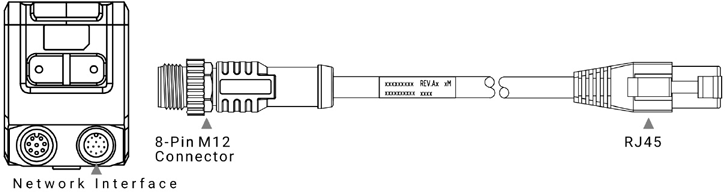

通信ケーブル

外形図

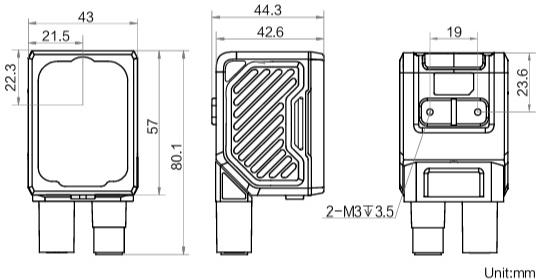

デバイス　ストレートアングル

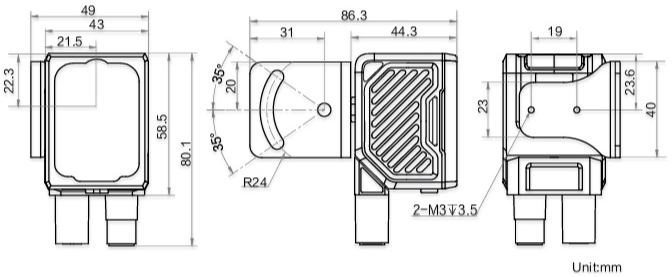

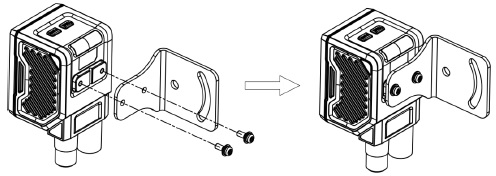

金具設置　ストレートアングル

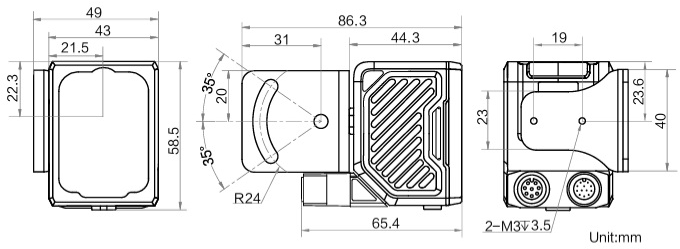

デバイス　ライトアングル

金具設置　ライトアングル

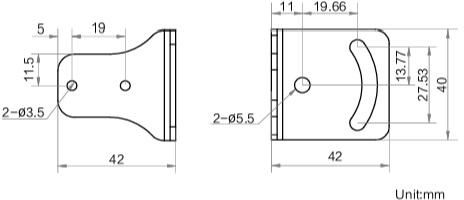

金具



型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

BCR-3050XM-08M-RBN

1個

199,000円( 218,900円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】

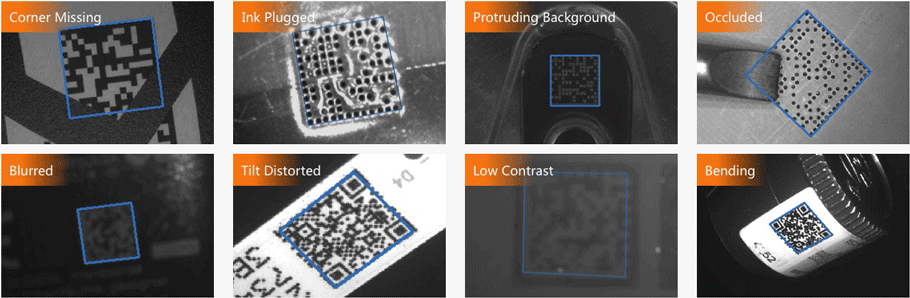

・複数照明モードとAIによる難読コード（DPMコードなど）の読み込み
・CMOSセンサーを採用し、高品質な画像を取得
・ワンキー自動調整をサポートし、操作が簡単
・入出力信号にIOインターフェースを採用
・IP67防護により、厳しい工業環境にも対応
