Dsubコネクタ EMI対策 半田ピン側 Dsubシリーズ
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 342円 ～ 863円
- 税込価格
- 376円 ～ 949円
小型・高信頼角型Dsubコネクタ多様接続に対応【特長】小型・高信頼角型コネクタ...
- 規格・仕様：
-
- 信号用
- 盤間接続
- PLC
- EMI対策
- RS422
- ハンダ
- 金メッキ
- ネジロック
(i)ご注意
- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。 - 【よく一緒に購入されている商品】
1、D-subシリーズコネクタ（D02・D02-M15）はこちら - 【おすすめ関連商品のご案内】
オムロンPLC対応ケーブル (NXシリーズ)
【アングルタイプ！！】MILコネクタ付ケーブル
オムロンPLC対応ケーブル (CPM2Cシリーズ)
型番
未確定10件の候補があります。
Loading...
商品仕様
規格表
| 型式 |
| DE-9PF-N |
| 型式 | 芯数 | タイプ |
| DE-9PF-N | 9 | オス(ピン) |
| DA-15PF-N | 15 | |
| DB-25PF-N | 25 | |
| DC-37PF-N | 37 | |
| DD-50PF-N | 50 | |
| DE-9SF-N | 9 | メス(ソケット) |
| DA-15SF-N | 15 | |
| DB-25SF-N | 25 | |
| DC-37SF-N | 37 | |
| DD-50SF-N | 50 |
概要仕様

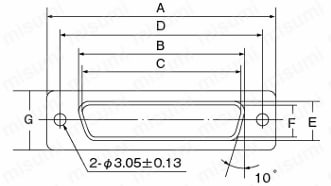

外形図
（単位：ｍｍ）| ◆結合面側 | ◆ケーブル結線側 | ||
 | オス（ピン）側 |  | メス（ソケット）側 |
（注）寸法C,Fはメス側シェルの外寸法B,Eはオス側シェルの内寸法です。
| ◆結合後の寸法 | ◆パネルカット寸法 | ||||||||||||||||||||||||||
 | K寸法 9芯、15芯…6.1mm 25芯、37芯、50芯…6.0mm |  | ●寸法表
|
| 芯数 | コンタクト 形状 | 型式 | A ±0.5 | B ±0.25 | C ±0.25 | D ±0.13 | E ±0.25 | F ±0.25 | G ±0.5 | H ±0.4 | I ±0.4 | J ±0.4 | 重量 （g） |
| 9 | オス | DE-9PF-N | 30.8 | 16.90 | - | 24.99 | 8.34 | - | 12.6 | 19.3 | 10.7 | 1.2 | 3.6 |
| メス | DE-9SF-N | 30.8 | - | 16.26 | 24.99 | - | 7.82 | 12.6 | 19.3 | 10.7 | 1.2 | 4.5 | |
| 15 | オス | DA-15PF-N | 39.1 | 25.24 | - | 33.32 | 8.34 | - | 12.6 | 27.5 | 10.7 | 1.2 | 6.4 |
| メス | DA-15SF-N | 39.1 | - | 24.59 | 33.32 | - | 7.82 | 12.6 | 27.5 | 10.7 | 1.2 | 7.7 | |
| 25 | オス | DB-25PF-N | 53.0 | 39.01 | - | 47.04 | 8.40 | - | 12.6 | 41.3 | 10.7 | 1.5 | 9.6 |
| メス | DB-25SF-N | 53.0 | - | 38.30 | 47.04 | - | 7.82 | 12.6 | 41.3 | 10.7 | 1.2 | 10.5 | |
| 37 | オス | DC-37PF-N | 69.3 | 55.47 | - | 63.50 | 8.40 | - | 12.6 | 57.7 | 10.7 | 1.5 | 13.2 |
| メス | DC-37SF-N | 69.3 | - | 54.76 | 63.50 | - | 7.82 | 12.6 | 57.7 | 10.7 | 1.2 | 15.2 | |
| 50 | オス | DD-50PF-N | 66.9 | 52.86 | - | 61.11 | 11.16 | - | 15.4 | 55.3 | 13.9 | 1.5 | 15.4 |
| メス | DD-50SF-N | 66.9 | - | 52.34 | 61.11 | - | 10.65 | 15.4 | 55.3 | 13.9 | 1.2 | 18.3 |
プレスコンタクト：1枚の銅板を打ち抜いて加工したものです。
| 量産に適しており、マシンコンタクトに比べて ローコストでの生産が可能です。 |  |
材料・仕上
| 項 目 | 材 料 | 仕 上 |
| コンタクト(プレスコンタクト) | 銅合金 | 金メッキ |
| 絶縁体 | ポリブチレン テレフタレート | UL94V-0 黒色 |
| シェル | 鋼 | ニッケルメッキ |
型番リスト
- 表示件数:
| 型番 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
| 10 | 1個 | 358円(
394円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 365円(
402円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 433円(
476円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 410円(
451円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 710円(
781円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 789円(
868円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 764円(
840円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 863円(
949円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 342円(
376円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 344円(
378円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
小型・高信頼角型Dsubコネクタ
多様接続に対応
【特長】
小型・高信頼角型コネクタ
【用途】
・コンピュータ,OA・通信・産業・工作・ＦA機器
EMI対策
(i)ご注意
- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。 - 【よく一緒に購入されている商品】
1、D-subシリーズコネクタ（D02・D02-M15）はこちら - 【おすすめ関連商品のご案内】
オムロンPLC対応ケーブル (NXシリーズ)
【アングルタイプ！！】MILコネクタ付ケーブル
オムロンPLC対応ケーブル (CPM2Cシリーズ)
【ココが特長】
●この製品は日本航空電子(JAE)の商品です。メーカー型式でも、お求めいただけます。(こちら)
●この製品は日本航空電子(JAE)の商品です。メーカー型式でも、お求めいただけます。(こちら)
●コネクタシェル全体にニッケルメッキ処理が施してあるため耐電磁障害のEMI対策品として優れた特性を持っております。
●ピン側本体接触面にディンプル加工（突起）を設けてあるため相手側コネクタとの接触をより確実に行うことができます。
●ディンプル加工での確実な接触により、シールド効果を効率よく活かせるようになっております。また、振動部での使用にも抜けづらくなっております。
【基本仕様】
●ピン側本体接触面にディンプル加工（突起）を設けてあるため相手側コネクタとの接触をより確実に行うことができます。
●ディンプル加工での確実な接触により、シールド効果を効率よく活かせるようになっております。また、振動部での使用にも抜けづらくなっております。
【基本仕様】
共通仕様
適用電線サイズ
| コネクタタイプ | 適用電線サイズ | ||
|---|---|---|---|
| AWGサイズ | 導体断面積（mm2） | ||
| ハンダ結線タイプ | 20より細いもの | 0.53未満 | |
| 圧接結線タイプ | 1.27mmピッチ 28フラットケーブル | − | |
| 高密度ハンダ結線タイプ | 24〜28 | 0.2〜0.08 | |
| 端子台内蔵タイプ | 14〜26 | 2.0〜1.5 | |
| 高電流タイプ | 10A用 | 16〜12 | 0.3〜1.25 |
| 20A用 | 12〜18 | 0.75〜3.5 | |
【ご注意】
・フードを取り付ける場合は、ケーブル引出し口の径によって左表の電線が用できない場合があります。ケーブル仕上外径等にも十分注意してご使用ください。
パネル寸法
ハンダ結線・圧着結線タイプ
●寸法表
| 芯数 | A±0.15 | B±0.2 | C±0.2 | ||
|---|---|---|---|---|---|
| 高電流型 | 高密度型 | その他 | |||
| － | 15 | 9 | 24.99 | 20.6 | 12.0 |
| 3 | 26 | 15 | 33.32 | 28.8 | 12.0 |
| 5 | 44 | 25 | 47.04 | 42.6 | 12.0 |
| 8 | 62 | 37 | 63.50 | 59.0 | 12.0 |
| － | 78 | 50 | 61.11 | 56.6 | 15.2 |
パネルの前面からの取付け穴と後面からの取付け穴は共通です。
圧接結線タイプ
a.コネクタをパネルの前面から取付ける場合の寸法
●寸法表
| 芯数 | A1 | B1 |
|---|---|---|
| 9 | 24.99 | 22.00 |
| 15 | 33.32 | 30.30 |
| 25 | 47.04 | 44.00 |
| 37 | 63.05 | 60.50 |
b.コネクタをパネルの後面より取付ける場合の寸法
●寸法表
| 芯数 | A2 | B2 |
|---|---|---|
| 9 | 24.99 | 20.20 |
| 15 | 33.32 | 28.60 |
| 25 | 47.04 | 42.50 |
| 37 | 63.05 | 59.20 |
コンタクト配列図
| シェルサイズグループ | E | A | B | C | D |
|---|---|---|---|---|---|
| 標準型 |  |  |  |  |  |
| 高密度型 |  |  |  |  |  |
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
Dsubコネクタ EMI対策 半田ピン側 Dsubシリーズのレビュー
評価 4.6
平均満足度：4.6
10件のレビュー
高評価レビュー
機械組み立て
評価 5.0満足度：5.02018/12/12
ピンも強くとても使いやすく満足しています。
種類も豊富で価格も安くまた購入したいと思います。梱包も丁寧でとても気持ちがいいです。
種類も豊富で価格も安くまた購入したいと思います。梱包も丁寧でとても気持ちがいいです。
検査装置への組み込み
評価 5.0満足度：5.02018/06/08
以前は爪で固定するタイプのコネクタを使用していましたが、接触不良が多いためネジで固定できるこのタイプに変更しました。誤作動もなく安定しており満足です。
自社検査機器への組込み
評価 5.0満足度：5.02018/06/01
以前、他社の安いコネクタを購入したとき接触不良があったのですが、今回のものは問題ありませんでした。９ピンくらいならば問題ないですが、ピン数が多いものは注意が必要です。
