MILコネクタ付ケーブル バラ線フード付タイプ (ヒロセ電機製コネクタ使用)

MILコネクタ付ケーブル バラ線フード付タイプ (ヒロセ電機製コネクタ使用)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

ヒロセ電機製MILコネクタとUL1007単芯電線を採用したシリーズ。バラ線で盤...

詳細情報を確認する

規格・仕様：
  • 圧着
  • 金メッキ

(i)ご注意

  • 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字・アース線長さ等の指定が可能。指定方法はこちら
    ・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列No.が印字されます。機器対応のカスタムNo．付け忘れに ご注意ください。

    ・キーエンス製PLC KV KZシリーズにご利用の場合はこちら
    ・三菱電機FXシリーズにご利用の場合はこちら
  • 【仕様について】
    ・芯数「50W」は極性ガイド数が左右各1つ（計2つ）タイプです。その他は中央1つ（計1つ）タイプです。
     形状は商品ページ下部の「極性ガイド数」にてご確認ください。

選定サポート情報

型番

未確定105件の候補があります。

Loading...

商品仕様

部材情報はこちら

規格表

コネクタタイプ−形状仕様タイプ−ケーブルタイプ−芯数−指定長（m）−無料追加工・カスタムNo.は
型式末尾にお付けください
BHHIFS−ST−A−40−1

極性ガイド数

50Wは極性ガイド数が左右各１つ（計2つ）タイプです。
芯数を選択する際、50芯の場合は篏合側の極性スロット数にご注意ください。

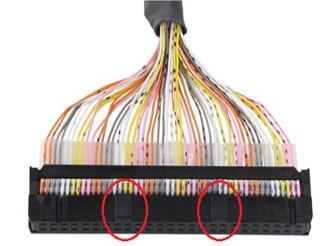

例：芯数「50W｣　極性ガイド数2

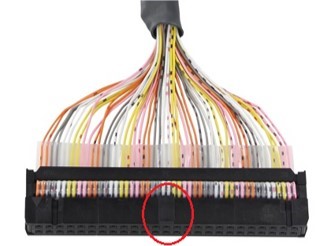

芯数「50」　極性ガイド数1



価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
1本単位
コネクタ
タイプ		形状仕様
タイプ		外形イメージ図
（単位：mm）		芯数ケーブルタイプ別型式指定長
(m)
Aケーブル
AWG24(黄色)
UL1007相当品		Bケーブル
AWG24(青色)
UL1007相当品		Cケーブル
AWG24(白色)
UL1007相当品		Dケーブル
AWG24(黒色)
UL1007相当品		Eケーブル
AWG24(赤色)
UL1007相当品
BHHIFS
フード付
圧着式

ヒロセ
電機		ST
（メス）
ピン番入り
マークチューブ付		MILコネクタ付ケーブル バラ線フード付タイプ (ヒロセ電機製コネクタ使用) 関連画像20BHHIFS-ST-A-20BHHIFS-ST-B-20BHHIFS-ST-C-20BHHIFS-ST-D-20BHHIFS-ST-E-200.2
～
10


0.1m
毎に
指定可
26BHHIFS-ST-A-26BHHIFS-ST-B-26BHHIFS-ST-C-26BHHIFS-ST-D-26BHHIFS-ST-E-26
30BHHIFS-ST-A-30BHHIFS-ST-B-30BHHIFS-ST-C-30BHHIFS-ST-D-30BHHIFS-ST-E-30
34BHHIFS-ST-A-34BHHIFS-ST-B-34BHHIFS-ST-C-34BHHIFS-ST-D-34BHHIFS-ST-E-34
40BHHIFS-ST-A-40BHHIFS-ST-B-40BHHIFS-ST-C-40BHHIFS-ST-D-40BHHIFS-ST-E-40
50BHHIFS-ST-A-50BHHIFS-ST-B-50BHHIFS-ST-C-50BHHIFS-ST-D-50BHHIFS-ST-E-50
50WBHHIFS-ST-A-50WBHHIFS-ST-B-50WBHHIFS-ST-C-50WBHHIFS-ST-D-50WBHHIFS-ST-E-50W

（メス・Y端子）
ピン番入り
マークチューブ付		MILコネクタ付ケーブル バラ線フード付タイプ (ヒロセ電機製コネクタ使用) 関連画像20BHHIFS-SY-A-20BHHIFS-SY-B-20BHHIFS-SY-C-20BHHIFS-SY-D-20BHHIFS-SY-E-20
26BHHIFS-SY-A-26BHHIFS-SY-B-26BHHIFS-SY-C-26BHHIFS-SY-D-26BHHIFS-SY-E-26
30BHHIFS-SY-A-30BHHIFS-SY-B-30BHHIFS-SY-C-30BHHIFS-SY-D-30BHHIFS-SY-E-30
34BHHIFS-SY-A-34BHHIFS-SY-B-34BHHIFS-SY-C-34BHHIFS-SY-D-34BHHIFS-SY-E-34
40BHHIFS-SY-A-40BHHIFS-SY-B-40BHHIFS-SY-C-40BHHIFS-SY-D-40BHHIFS-SY-E-40
50BHHIFS-SY-A-50BHHIFS-SY-B-50BHHIFS-SY-C-50BHHIFS-SY-D-50BHHIFS-SY-E-50
50WBHHIFS-SY-A-50WBHHIFS-SY-B-50WBHHIFS-SY-C-50WBHHIFS-SY-D-50WBHHIFS-SY-E-50W
SR
（メス・丸端子）
ピン番入り
マークチューブ付		MILコネクタ付ケーブル バラ線フード付タイプ (ヒロセ電機製コネクタ使用) 関連画像20BHHIFS-SR-A-20BHHIFS-SR-B-20BHHIFS-SR-C-20BHHIFS-SR-D-20BHHIFS-SR-E-20
26BHHIFS-SR-A-26BHHIFS-SR-B-26BHHIFS-SR-C-26BHHIFS-SR-D-26BHHIFS-SR-E-26
30BHHIFS-SR-A-30BHHIFS-SR-B-30BHHIFS-SR-C-30BHHIFS-SR-D-30BHHIFS-SR-E-30
34BHHIFS-SR-A-34BHHIFS-SR-B-34BHHIFS-SR-C-34BHHIFS-SR-D-34BHHIFS-SR-E-34
40BHHIFS-SR-A-40BHHIFS-SR-B-40BHHIFS-SR-C-40BHHIFS-SR-D-40BHHIFS-SR-E-40
50BHHIFS-SR-A-50BHHIFS-SR-B-50BHHIFS-SR-C-50BHHIFS-SR-D-50BHHIFS-SR-E-50
50WBHHIFS-SR-A-50WBHHIFS-SR-B-50WBHHIFS-SR-C-50WBHHIFS-SR-D-50WBHHIFS-SR-E-50W

公差

指定長（m）～0.91～44.1～10
公差+20mm+50mm+指定長の3%
※指定長の公差は上記の通りになります。

概要仕様

コンタクト配列表

【ご注意】
・こちらの商品は、右記のコンタクト配列表に基づいて結線しております。
使用される機器のメーカーによりコンタクト配列の考え方が異なる場合が
ありますのでご注意ください。		 MILコネクタ付ケーブル バラ線フード付タイプ (ヒロセ電機製コネクタ使用):関連画像
 n＝総芯数
 ソケット（メス）コネクタを結合面より見た図です。


■部材情報

単芯ケーブル

A・B・C・D・Eケーブル型番非公開
メーカー‐
取得規格UL1007
定格温度0℃～80℃
外径（mm）約1.43
曲げ半径mm（固定部）仕上外径×10倍
曲げ半径mm（可動部）‐

※A(黄)・B(青)・C(白)・D(黒)・E(赤)

コネクタ・フード・端子

コネクタ型番HIF3BA-□D-2.54C(63)
MILコネクタ付ケーブル 汎用圧接タイプ (Cable with MIL connector, General-purpose pressure welding type):関連画像型番HIF3BB-□D-2.54C(63)
メーカーヒロセ電機
使用温度-55℃〜＋85℃
定格電圧AV200V
定格電流3A
更に詳しく>>詳細情報はこちら
※□には芯数が入ります。

圧着端子型番HIF3-2428SCF
MILコネクタ付ケーブル 汎用圧接タイプ (Cable with MIL connector, General-purpose pressure welding type):関連画像メーカーヒロセ電機
備考全面金メッキ
更に詳しく>>詳細情報はこちら
－－
－－
－－

丸端子サイズ0.3-3 相当品
メーカー大同端子製造
内径（φ）3.2
外径（mm）5.2
更に詳しく>>詳細情報はこちら
フード型番HIF3-□CV(72)
Dsubコネクタ付ケーブル:関連画像メーカーヒロセ電機
クランプ鋼
ネジ・ナット黄銅
難燃規格UL94V-0
更に詳しく>>詳細情報はこちら
－－
※□には芯数が入ります。

Y端子サイズF0.3-3　相当品
Dsubコネクタ付ケーブル:関連画像メーカー大同端子製造
内径（A）3.2
外形（B）5.2
更に詳しく>>詳細情報はこちら
－－
－－


ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値芯数
202630344050・50W
仕上外径（mm）
1.5
1.5
1.5
1.5
1.5
1.5
許容電流（A）
4
4
4
4
4
4

※許容電流値はあくまで参考値であって、保証値ではありません。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
芯数
コネクタ2(CN2)
ケーブルタイプ
指定長(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
20
丸端子
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

26
丸端子
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

30
丸端子
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

34
丸端子
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

40
丸端子
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

50
丸端子
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

50W(極性ガイド数2つ)
丸端子
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

20
丸端子
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

26
丸端子
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

30
丸端子
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

34
丸端子
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

40
丸端子
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

50
丸端子
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

50W(極性ガイド数2つ)
丸端子
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

20
丸端子
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

26
丸端子
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

30
丸端子
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

34
丸端子
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

40
丸端子
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

50
丸端子
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

50W(極性ガイド数2つ)
丸端子
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

20
丸端子
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

26
丸端子
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

30
丸端子
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

34
丸端子
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

40
丸端子
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

50
丸端子
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

50W(極性ガイド数2つ)
丸端子
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

20
丸端子
E: AWG24(赤)
0.2 ～ 10
10

1個

-( - )

5日目

26
丸端子
E: AWG24(赤)
0.2 ～ 10
10

1個

-( - )

5日目

30
丸端子
E: AWG24(赤)
0.2 ～ 10
10

1個

-( - )

5日目

34
丸端子
E: AWG24(赤)
0.2 ～ 10
10

1個

-( - )

5日目

40
丸端子
E: AWG24(赤)
0.2 ～ 10
10

1個

-( - )

5日目

50
丸端子
E: AWG24(赤)
0.2 ～ 10
10

1個

-( - )

5日目

50W(極性ガイド数2つ)
丸端子
E: AWG24(赤)
0.2 ～ 10
10

1個

-( - )

5日目

20
バラ線
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

26
バラ線
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

30
バラ線
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

34
バラ線
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

40
バラ線
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

50
バラ線
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

50W(極性ガイド数2つ)
バラ線
A: AWG24(黄)
0.2 ～ 10
10

1個

-( - )

5日目

20
バラ線
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

26
バラ線
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

30
バラ線
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

34
バラ線
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

40
バラ線
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

50
バラ線
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

50W(極性ガイド数2つ)
バラ線
B: AWG24(青)
0.2 ～ 10
10

1個

-( - )

5日目

20
バラ線
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

26
バラ線
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

30
バラ線
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

34
バラ線
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

40
バラ線
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

50
バラ線
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

50W(極性ガイド数2つ)
バラ線
C: AWG24(白)
0.2 ～ 10
10

1個

-( - )

5日目

20
バラ線
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

26
バラ線
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

30
バラ線
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

34
バラ線
D: AWG24(黒)
0.2 ～ 10
10

1個

-( - )

5日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

ヒロセ電機製MILコネクタとUL1007単芯電線を採用したシリーズ。バラ線で盤内配線らくらく。制御盤内でのPLCや各種I/O機器の配線に便利。
【特長】
・コネクタ・フード：ヒロセ電機製 MILコネクタ 圧着タイプ・フード付き（C-83503準拠）
・ケーブル：UL1007 AWG24 単芯電線 5色（黄・青・白・黒・赤）。AC用の黄とDC用の青、更に多目的に赤、白、黒の計5色をご用意
・全長：最短0.2ｍ～最長10ｍまで、0.1ｍごとに長さを指定可能。
・片側マークチューブ付、Y端子付、丸端子付より選定可能

(i)ご注意

  • 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字・アース線長さ等の指定が可能。指定方法はこちら
    ・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列No.が印字されます。機器対応のカスタムNo．付け忘れに ご注意ください。

    ・キーエンス製PLC KV KZシリーズにご利用の場合はこちら
    ・三菱電機FXシリーズにご利用の場合はこちら
  • 【仕様について】
    ・芯数「50W」は極性ガイド数が左右各1つ（計2つ）タイプです。その他は中央1つ（計1つ）タイプです。
     形状は商品ページ下部の「極性ガイド数」にてご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

MILコネクタ付ケーブル バラ線フード付タイプ (ヒロセ電機製コネクタ使用)

MILコネクタ付ケーブル バラ線フード付タイプ (ヒロセ電機製コネクタ使用)

    MILコネクタ付ケーブル 汎用フードタイプ (ヒロセ電機製コネクタ使用)

    MILコネクタ付ケーブル 汎用フードタイプ (ヒロセ電機製コネクタ使用)

      MILコネクタ付ケーブル バラ線フード無しタイプ

      MILコネクタ付ケーブル バラ線フード無しタイプ

        MILコネクタ付ケーブル バラ線フード無 ピン配列 横配線タイプ (ヒロセ電機コネクタ使用)

        MILコネクタ付ケーブル バラ線フード無 ピン配列 横配線タイプ (ヒロセ電機コネクタ使用)

          MILコネクタ付ケーブル 圧接アングルタイプ

          MILコネクタ付ケーブル 圧接アングルタイプ

            MILコネクタ付ケーブル フラットケーブルタイプ

            MILコネクタ付ケーブル フラットケーブルタイプ

              MILコネクタ付ケーブル 汎用圧接タイプ

              MILコネクタ付ケーブル 汎用圧接タイプ

                PLC対応ケーブル (マークチューブ印字 MFX-□□□)

                PLC対応ケーブル (マークチューブ印字 MFX-□□□)

                  HIF3Bシリーズ用 カバーケース

                  HIF3Bシリーズ用 カバーケース

                    FCNコネクタ付ケーブル バラ線フード付メスタイプ（ストレート・アングル）

                    FCNコネクタ付ケーブル バラ線フード付メスタイプ（ストレート・アングル）

                      MIL規格準拠 リボンケーブルコネクタ HIF3Bシリーズ

                      MIL規格準拠 リボンケーブルコネクタ HIF3Bシリーズ

                        MIL（準拠）コネクタ MIL準拠コネクタ　圧着タイプ ソケット（メス）HIF3Bシリーズ

                        MIL（準拠）コネクタ MIL準拠コネクタ　圧着タイプ ソケット（メス）HIF3Bシリーズ

                          即出荷 PLC対応ケーブル端子台セット

                          即出荷 PLC対応ケーブル端子台セット
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ヒロセ電機 ミスミ ヒロセ電機 ミスミ ミスミ
                            通常価格 - - - - - - - - 446円～ - 18円～ 92円～ 3,050円～
                            通常出荷日 5日目   4日目～   2日目   2日目   5日目～   2日目   2日目   2日目～   在庫品1日目   当日出荷可能 3日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            コネクタ種類 MIL MIL MIL MIL MIL MIL MIL - - FCN - - -
                            コネクタ1(CN1) メス メス メス メス メス - - - - メス - - -
                            加工方法 圧着 圧着 圧着 圧着 圧接 圧接 圧接 - - 半田 - - -
                            ケーブル形状 バラ線 丸型 バラ線 バラ線 丸型 フラット 丸型 - - バラ線 - - -
                            フード プラスチック プラスチック なし なし なし なし なし - - プラスチック - - -

                            MILコネクタ付ケーブル バラ線フード付タイプ (ヒロセ電機製コネクタ使用)のレビュー

                            評価 5.0 平均満足度：5.0 2件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            シーケンサへの接続用に
                            評価 5.0満足度：5.02019/08/15
                            独自の線番が設定でき、かつ接続先に不要な線は取り除いて製作してくれるので、面倒な端末処理が不要で助かりました

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            盤内配線引込用
                            評価 5.0満足度：5.02018/07/05
                            半田作業が省けるので助かります、線番も入れてくれていますので
                            わかりやすく、使用できます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            MILコネクタ付きケーブルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
