MIL規格ソケットコネクタは、FAでは電磁弁やプログラマブルコントローラ、コンピュータではSCSIやIDEなどの各種入出力信号の接続に使われている汎用性豊かな小型コネクタです。中でも簡単にケーブルの接続を行うことのできる圧接タイプは人気も高く幅広く使われております。この圧接タイプは本来ケーブル接続の信頼性の面からメーカ指定の専用工具を使用するのが望ましいとされておりますがメーカ指定の専用工具というのはほとんどが通常5〜10万円くらいはするものです。ちょっとした試作品の製作時などにこのような高価なものはなかなか買えるものではありません。そこでここでは試作品の製作時や簡易治具の製作時などに役立つ簡易的圧接の方法をご紹介いたします。ただし加工後は仕上がりや接続を十分に確認してから使用してください。
使用方法
写真１
(!)Internet Explorer 11は、2022年6月15日マイクロソフトのサポート終了にともない、当サイトでは推奨環境の対象外とさせていただきます。
17時までのご注文で最短当日出荷可能 当日出荷対象商品135万点拡大中！
カテゴリ・メーカーから探す
メカニカル部品系
筐体・調整締結・素材
- フレーム・サポート部品・支柱
- キャスタ・アジャスタ・扉部品・外装部品
-
ねじ・ボルト・ナット・ワッシャ・カラー
ねじ・ボルト・ナット・ワッシャ・カラー
-
六角穴付きボルト
-
六角ボルト
-
小ねじ
-
止めねじ
-
座金組込みねじ
-
蝶ボルト・つまみねじ・化粧ビス
-
ストリッパ・リーマ・ショルダーボルト
-
でんでんボルト
-
アイボルト
-
樹脂ねじ・セラミックねじ
-
全ねじ・スタッドボルト
-
いたずら防止ねじ
-
配管Uボルト
-
ユニファイねじ・インチねじ・ウィットねじ
-
マイクロねじ・微細ねじ
-
脱落防止ねじ
-
タッピングねじ・タップタイト・ハイテクねじ
-
ドリルねじ
-
四角ボルト・丸ボルト
-
貫通穴付ボルト
-
ねじ用アクセサリー・カバーキャップ
-
座金（ねじ用ワッシャ）
-
ナット
-
アンカーボルト
-
リベット・鋲
-
インサート
-
建材用スクリュー
-
ねじ用工具類
-
ワッシャ・カラー
-
シム
-
スナップピン・割りピン
-
マシンキー
-
止め輪・リング
-
スクリュープラグ
-
アジャスタ
-
ノックピン・段付ピン・スプリングピン
-
-
ばね・アブソーバ・調整締結・ピン・小物部品
-
素材(金属・樹脂・ゴム・スポンジ・ガラス)
素材(金属・樹脂・ゴム・スポンジ・ガラス)
-
対策・メンテナンス関連
空圧・油圧・配管・温調部品
回転伝達・コンベヤ・モータ・ロボット
直動・センサ・位置決め・ステージ
特注部品・図面加工部品
電気系
金型系
消耗品・補修用品・備品系
切削加工用品
-
切削工具
切削工具
-
エンドミル
-
フライスチップ・ホルダー
-
ヘッド交換式工具
-
自由指定直刃エンドミル
-
専用カッター
-
旋削チップ
-
旋削ホルダ
-
完成バイト・ロウ付けバイト
-
ローレット
-
ドリル
-
ドリル関連部品・用品
-
タップ
-
タップ関連部品・用品
-
ダイス
-
ダイス関連部品・用品
-
ねじ山修正・除去工具
-
タップ・ダイスセット
-
ねじ切りカッター
-
リーマ
-
面取りカッター
-
面取りカッター関連部品・用品
-
切削工具関連備品
-
ホールソー・コアドリル・クリンキーカッター
-
ホールソー・コアドリル・クリンキーカッター関連部品
-
磁気ボール盤カッター
-
ボーリングシステム
-
ツーリングホルダ・ツーリングチャック
-
アングルヘッド
-
コレット
-
スリーブ・ソケット（ツーリング）
-
アーバ
-
ツーリング関連部品・用品
-
加工物基準位置測定器
-
芯出しバー
-
刃先位置測定器
-
ツールプリセッター
-
テストバー
-
プリセッター・芯出し・位置測定工具関連部品・用品
-
クーラントライナー・クーラントシステム
-
エアージェット・エアークーラー
-
クーラント関連部品・用品
-
円テーブル・ロータリーテーブル
-
- 工作機工具・治具
生産加工用品
-
測定工具・計測機器
測定工具・計測機器
-
ノギス
-
pH計・導電率計
-
ノギス関連アクセサリ
-
マイクロメーター
-
検知管
-
ダイヤルゲージ
-
ダイヤルゲージ関連部品・用品
-
ピンゲージ
-
ピンゲージ関連部品・用品
-
ハイトゲージ
-
流量計
-
ハイトゲージ関連部品・用品
-
リングゲージ
-
デプスゲージ
-
シックネスゲージ・すきまゲージ
-
内径測定器
-
ゲージ
-
スコヤ
-
定規
-
コンベックス
-
巻尺
-
はかり
-
角度計
-
光学機器
-
水平器
-
レーザー測定器
-
マグネット関連
-
定盤
-
数取器・カウンタ
-
ガス測定器・検知器
-
ケガキ用品
-
ストップウォッチ・タイマー
-
テンションゲージ
-
環境測定器
-
温度計・湿度計
-
圧力計
-
顕微鏡
-
天秤・天秤関連品
-
分銅
-
硬度計
-
振動計・回転計
-
水質・水分測定器
-
粘度計
-
膜厚計・探知器
-
偏心測定器
-
表面粗さ測定器
-
音検出器
-
測定データ機器
-
アースメータ（接地抵抗計）
-
テスタ・マルチメータ
-
オシロスコープ
-
クランプメータ
-
検相器・検電器・導通チェッカ
-
絶縁抵抗計
-
ネットワークテスタ・ケーブルテスタ・光ファイバ計測器
-
安全試験器
-
回路素子測定器
-
信号源・ファンクションジェネレータ
-
電源装置
-
高周波測定器（RF測定器）
-
計測機器関連品
-
電圧計・電流計
-
電力計
-
その他電気計測器
-
- 放電加工用品
- 研削研磨・切断用品
-
手作業工具
手作業工具
-
スパナ・めがねレンチ・ラチェットレンチ
-
六角棒レンチ
-
モンキーレンチ
-
トルクスレンチ
-
ソケットレンチ
-
トルクレンチ
-
トルクレンチ関連部品・用品
-
トルク測定器
-
ドライバー
-
ドライバー関連部品・用品
-
トルクドライバー
-
トルクドライバー関連部品・用品
-
プライヤー
-
プライヤー関連部品
-
ニッパー
-
ニッパー関連部品
-
ペンチ
-
ペンチ関連部品
-
ハンマー
-
工具セット・ツールセット
-
工具セット・ツールセット関連部品・用品
-
カッターナイフ
-
タガネ
-
ドライバービット
-
ドライバービット関連用品
-
プーラ
-
刻印・ポンチ
-
車輌整備用工具
-
水道・空調配管用工具
-
切断用工具
-
絶縁工具
-
板金用工具
-
防爆工具
-
かしめ工具
-
電設工具
-
バール・テコ
-
ソケットビット
-
ソケットアダプター
-
ピンセット
-
-
電動工具・空圧工具
- 小型加工機・卓上加工機
- 溶接用品
- はんだ・静電気対策用品
MRO・工場用副資材
メーカーから探す
特集から探す
絞り込み条件
MIL（準拠）コネクタ MIL準拠コネクタ 一括圧接 ソケット（メス）HIF3Bシリーズ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- SALE 2025/03/31まで
- 当日出荷可能
- 通常価格(税別)
- 174円 ～ 443円 特別価格
- 税込価格
- 191円 ～ 487円 特別価格
MIL準拠品で幅広い用途と汎用性基板間接続やインターフェィス接続等、多岐にわた...
- 規格・仕様：
-
- UL
- MIL
- 信号用
- 盤間接続
- 電磁弁
- PLC
- 圧接
- 金メッキ
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【よく一緒に購入されている商品】
1、MIL規格準拠 リボンケーブルコネクタ HIF3Bシリーズはこちら - 【おすすめ関連商品のご案内】
MILコネクタ付ケーブル
型番
未確定12件の候補があります。
Loading...
商品仕様
規格表
| 型式 |
| HIF3BA-6D-2.54R |
| 型式 | 芯数 | 重量 g |
| HIF3BA-6D-2.54R | 6 | 2.2 |
| HIF3BA-10D-2.54R | 10 | 2.0 |
| HIF3BA-14D-2.54R | 14 | 2.0 |
| HIF3BA-16D-2.54R | 16 | 3.0 |
| HIF3BA-20D-2.54R | 20 | 3.5 |
| HIF3BA-26D-2.54R | 26 | 4.0 |
| HIF3BA-30D-2.54R | 30 | 5.0 |
| HIF3BA-34D-2.54R | 34 | 5.5 |
| HIF3BA-40D-2.54R | 40 | 6.3 |
| HIF3BA-50D-2.54R | 50 | 7.9 |
| HIF3BB-50D-2.54R | 50 | 7.9 |
| HIF3BA-60D-2.54R | 60 | 9.3 |
| HIF3BB-60D-2.54R | 60 | 9.0 |
| HIF3BA-64D-2.54R | 64 | 10.0 |
| HIF3BB-64D-2.54R | 64 | 10.0 |
概要仕様

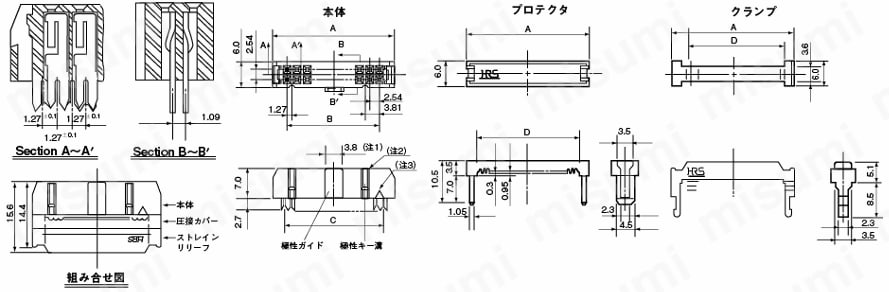

外形図
