セントロニクスコネクタ 圧接バネロックタイプ（メス）
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 979円 ～ 1,871円
- 税込価格
- 1,077円 ～ 2,058円
第一電子工業(DDK)製。工数削減、一括圧接バネロックオスコネクタ。
- 規格・仕様：
-
- 信号用
- 盤内配線
- プリンタ
- 圧接
- 金メッキ
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【おすすめ関連商品のご案内】
セントロニクスコネクタ付ケーブル
型番
未確定4件の候補があります。
Loading...
商品仕様
規格表
| 型式 |
| 57F-40140-20S |
| 型番 | 芯数 | A | B | C | D | E | F | G（注2） | 重量 g | |
| ストレインリリーフなし | ストレインリリーフあり | |||||||||
| 57F-40140-20S | 14 | 44.00 | 36.00 | 25.2 | 12.954 | 23.2 | 35.30 | 23.7 | 25.6 | 9.6 |
| 57F-40240-20S | 24 | 54.78 | 46.78 | 36.1 | 23.749 | 36.3 | 46.08 | 36.8 | 38.7 | 13.0 |
| 57F-40360-20S | 36 | 67.74 | 59.74 | 48.9 | 36.703 | 51.5 | 59.04 | 52.0 | 53.9 | 16.8 |
| 57F-40500-20S | 50 | 82.85 | 74.85 | 64.0 | 51.816 | 68.5 | 74.15 | 69.0 | 70.9 | 21.2 |
概要仕様

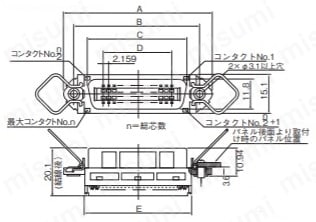

外形図
（単位：ｍｍ）◆ソケット（メス）  パネル取付用ネジはM3×0.5（コネクタには付属しておりません） | ●パネルカット寸法図 〈パネル前面より取り付け時〉  | 〈パネル後面より取り付け時〉  | ※ 取付は固定用 バネを一度取 りはずしてか ら行ってくだ さい。 パネル厚は 1.6mm以下 |
| 芯数 | A | B | C | D | E | F | G（注2） | |
| ストレインリリーフなし | ストレインリリーフあり | |||||||
| 14 | 44.00 | 36.00 | 25.2 | 12.954 | 23.2 | 35.30 | 23.7 | 25.6 |
| 24 | 54.78 | 46.78 | 36.1 | 23.749 | 36.3 | 46.08 | 36.8 | 38.7 |
| 36 | 67.74 | 59.74 | 48.9 | 36.703 | 51.5 | 59.04 | 52.0 | 53.9 |
| 50 | 82.85 | 74.85 | 64.0 | 51.816 | 68.5 | 74.15 | 69.0 | 70.9 |
（注2） ストレインリリーフなしの時にストレインリリーフありの寸法で加工しても使用はできます。
型番リスト
- 表示件数:
| 型番 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
| 10 | 1個 | 979円(
1,077円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 1,277円(
1,405円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 1,574円(
1,731円
) | 在庫品1日目 当日出荷可能 | |
| 10 | 1個 | 1,871円(
2,058円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
第一電子工業(DDK)製。工数削減、一括圧接バネロックオスコネクタ。
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【おすすめ関連商品のご案内】
セントロニクスコネクタ付ケーブル
●本製品は第一電子工業(DDK)製の商品です。
●一括圧接にて電線接続が行えるオールプラスチック製のメスコネクタです。中継用、パネルマウント用と両方に使い分けられます。
【ご注意】
・ネジロック式のものとは結合できません。（ロック方式が違うため）
・結線は圧接式ですので、メーカー指定の専用圧接工具またはミスミ取扱いの簡易圧接工具（P524）をご使用ください。
・なお、ミスミ取扱簡易工具で結線をした場合は、圧接後十分な確認を行ってからご使用ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
