Han防水コネクタ アクセサリ(扇状ケーブルクランプ)

Han防水コネクタ アクセサリ(扇状ケーブルクランプ)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
1,134円 ～ 1,889円
税込価格
1,247円 ～ 2,078円

Hanシリーズ アクセサリー（ケーブルエントリープロテクション）【1～4個入り...

詳細情報を確認する

規格・仕様：
  • CE対応
  • VDE

型番

未確定5件の候補があります。

Loading...

商品仕様

規格表

Han防水コネクタ アクセサリ(扇状ケーブルクランプ):関連画像


・タイプA（PGネジサイズ11、21、29）　アルミ／アルマイト処理
・タイプB（PGネジサイズ13.5、16）　真鍮／ニッケルメッキ

型式PGネジ
サイズ		重量
g
0900-000-51011114.1
0900-000-510213.535.1
0900-000-51031641.9
0900-000-51042141.5
0900-000-51062988.0

概要仕様

Han防水コネクタ アクセサリ(扇状ケーブルクランプ):関連画像

型番リスト

表示件数:
  1. 1
型番
PGネジサイズ(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
11
10

1個

1,134円( 1,247円 )

在庫品1日目

当日出荷可能

13.5
10

1個

1,233円( 1,356円 )

在庫品1日目

当日出荷可能

16
10

1個

1,286円( 1,415円 )

在庫品1日目

当日出荷可能

21
10

1個

1,513円( 1,664円 )

在庫品1日目

当日出荷可能

29
10

1個

1,889円( 2,078円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

Hanシリーズ アクセサリー（ケーブルエントリープロテクション）【1～4個入り】。
【特長】
・ケーブルサイズに合わせて色分けされている。
【用途】
・フードの電線引き出し口。


ケーブルの負担軽減！扇状ケーブルクランプ
●ケーブル出口が扇状になっているため、可動部でケーブルを使用する際にケーブル根元へかかる負担を軽減することができます。

・装着にあたっては、PGネジサイズが同じであることを確認してからご購入下さい。
・防水性を持たせるには、マルチ防水パッキン（下記参照）が必要となります。マルチ防水パッキン使用時はIP65クラスの防水性となります。

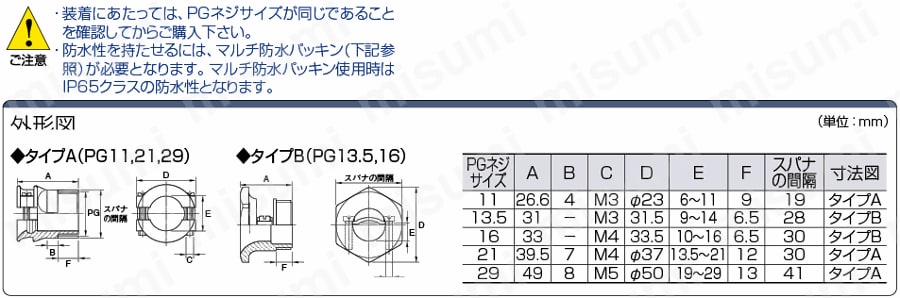

外形図
（単位：mm）
◆タイプA（PG11,21,29）
◆タイプB（PG13.5,16）
PGネジ
サイズ		ABCDEFスパナ
の間隔		寸法図
1126.64M3φ236〜11919タイプA
13.531−M331.59〜146.528タイプB
1633−M433.510〜166.530タイプB
2139.57M4φ3713.5〜211230タイプA
29498M5φ5019〜291341タイプA

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

Han防水コネクタ アクセサリ(扇状ケーブルクランプ)

Han防水コネクタ アクセサリ(扇状ケーブルクランプ)

    Han防水コネクタ アクセサリ(防水ケーブルクランプ)

    Han防水コネクタ アクセサリ(防水ケーブルクランプ)

      Han防水コネクタ アクセサリ(防塵キャップ)

      Han防水コネクタ アクセサリ(防塵キャップ)

        Han防水コネクタ アクセサリ(ブランクキャップ)

        Han防水コネクタ アクセサリ(ブランクキャップ)

          ミスミ防水コネクタ　防水ケーブルクランプ

          ミスミ防水コネクタ　防水ケーブルクランプ

            Han防水コネクタ アクセサリ(マルチ防水パッキン)

            Han防水コネクタ アクセサリ(マルチ防水パッキン)

              Han防水コネクタ アクセサリ(誤挿入防止キー)

              Han防水コネクタ アクセサリ(誤挿入防止キー)

                MSコネクタ防水ケーブルクランプ（R1）

                MSコネクタ防水ケーブルクランプ（R1）

                  MSコネクタ用ケーブルクランプ

                  MSコネクタ用ケーブルクランプ

                    【日本航空電子製】MSコネクタ用ケーブルクランプ

                    【日本航空電子製】MSコネクタ用ケーブルクランプ

                      丸形コネクタ 防水ケーブルクランプ（R1）

                      丸形コネクタ 防水ケーブルクランプ（R1）

                        CPC コネクタ用ケーブルクランプ

                        CPC コネクタ用ケーブルクランプ

                          丸形コネクタ 非防水ケーブルクランプ（R1）

                          丸形コネクタ 非防水ケーブルクランプ（R1）
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ 第一電子工業 ミスミ ミスミ 第一電子工業 TE Connectivity 第一電子工業
                            通常価格 1,134円～ 987円～ 318円～ 591円～ 484円～ 106円～ 297円 1,026円～ 277円～ 364円～ 3,000円～ 1,008円～ 633円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能

                            Han防水コネクタ アクセサリ(扇状ケーブルクランプ)のレビュー

                            評価 4.0 平均満足度：4.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            治具の段取り替えに使用
                            評価 4.0満足度：4.02020/09/25
                            溶接装置の治具の段取り替えをする際のコネクタとしてHan防水コネクタを使用しております。配線をシリコンチューブで覆っていて太くなるので、ねじ込んで締めると入らないので、この商品で挟み込んで固定しています。使用していて特に問題はありませんが、クランプが大きいので設計で考えないとぶつかってしまいます。もう少しクランプのサイズが小さいものもあると使いやすくなります。
