【日本航空電子工業】JL05 ダストキャップ（レセプタクル用）
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 790円 ～ 1,424円
- 税込価格
- 869円 ～ 1,566円
日本航空電子工業（JAE）製。異物混入防止、接続部保護に、防水キャップ
商品仕様
規格表
| 型番 | シェルサイズ |
| JL05-18DC | 18 |
| JL05-20DC | 20 |
| JL05-22DC | 22 |
| JL05-24DC | 24 |
| JL05-28DC | 28 |
型番リスト
Loading...
詳細情報
基本情報
日本航空電子工業（JAE）製。異物混入防止、接続部保護に、防水キャップ
(i)ご注意
- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
●パネル取付レセプタクルに使用します。
●キャップ使用時はIP55fです。
キャップ本体（合成ゴム）、スリーブ（銅合金/錫メッキ）
紐（ナイロン）、圧着端子（銅合金/錫メッキ）
・外形図はNB01,CE01シリーズ用キャップと共通です。 （こちら）
共通仕様
圧着タイプ・バヨネットロック防水大型コネクタ（JL05）
材料／仕上
| 項目 | 材料／仕上 |
|---|---|
| シェル | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| ベースインシュレータ | 合成樹脂 |
| カバーインシュレータ | 合成樹脂 |
| コンタクト | 銅合金／銀メッキ |
| リティニングリング | 銅合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜） |
| Ｏリング | 合成ゴム |
| アースラグ | 銅合金／銀メッキ |
| 項目 | 材料／仕上 |
|---|---|
| カップリングナット、バレル | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| ベースインシュレータ | 合成樹脂 |
| カバーインシュレータ | 合成樹脂 |
| コンタクト | 銅合金／銀メッキ |
| リティニングリング | 銅合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜） |
| 止メリング | ステンレス鋼 |
| ウェーブスプリング | ステンレス鋼 |
| アースラグ | 銅合金／銀メッキ |
| 項目 | 材料／仕上 |
|---|---|
| エンドベル本体、グランドナット | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| プッシング | 合成ゴム（黒色） |
| スリープ | アルミ合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜） |
| Ｏリング | 合成ゴム |
| 六角穴付止めネジ | 鋼／亜鉛メッキ（M3×0.5） |
| 項目 | 材料／仕上 |
|---|---|
| エンドベル本体 | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| 六角穴付止めネジ | 鋼／亜鉛メッキ（M3×0.5） |
電気的、機械的特性、互換性について
NB01/CE01シリーズと共通です。JL05コネクタは、CE01コネクタ、NB01コネクタと互換性があります。コンタクト配列図
| コンタクト数 | 4 | 5 | 7 | 7 | 8 |
|---|---|---|---|---|---|
| 配列No. | 22-22 | 18-11 | 20-15 | 24-10 | 22-23 |
| コンタクトサイズ | ♯8 | ♯12 | ♯12 | ♯8 | ♯12 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格区分 | A | A | A | A | D（4）,A（その他） |
| コンタクト数 | 10 | 17 | 19 | 19 | 24 |
|---|---|---|---|---|---|
| 配列No. | 18-1 | 20-29 | 18-19A | 22-14 | 24-28 |
| コンタクトサイズ | ♯16 | ♯16 | ♯20 | ♯16 | ♯16 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格区分 | A（3,5,6,8）,INST（その他） | A | INST | A | INST |
| コンタクト数 | 30 | 37 | 52 | 73 |
|---|---|---|---|---|
| 配列No. | 20-30A | 28-21 | 24-52A | 28-73A |
| コンタクトサイズ | ♯20 | ♯16 | ♯20 | ♯20 |
| コンタクト配列 （注1） （注2） |  |  |  |  |
| 定格区分 | INST | A | INST | INST |
（注1）オス（ピン）コネクタの結合面から見た図です。
（注2）配列表の○はアース端子（保護端子接続用）を示します。

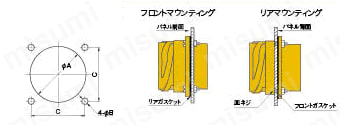

パネルカット寸法図
| 適合 シェル サイズ | φA ±0.5 | φB +0.2 -0 | C ±0.13 | 取付ネジ（参考） | リアマウンティングの パネル厚制限 | |
|---|---|---|---|---|---|---|
| インチネジ | メートルネジ | |||||
| 18 | 30.2 | 3.3 | 26.97 | #4-40 | M3 | 3.0以下 |
| 20 | 34.9 | 3.3 | 29.36 | #4-40 | M3 | |
| 22 | 36.6 | 3.3 | 31.75 | #4-40 | M3 | |
| 24 | 39.7 | 4.3 | 34.92 | #6-32 | M4 | |
| 28 | 46.1 | 4.3 | 39.67 | #6-32 | M4 | |

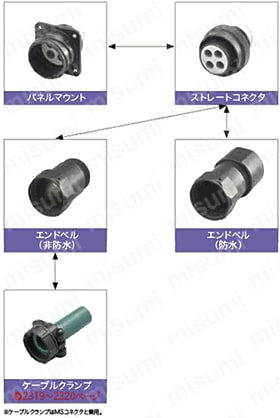

組合せ方法
組合せ例
カタログ
商品担当おすすめ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
