NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.7平均満足度4.7 この商品のレビューをみる(4件)
通常価格(税別)
 -
税込価格
 -

七星化学研究所NJWコネクタ付ハーネス 防水・耐環境性を備えたハーネス水や油の...

詳細情報を確認する

規格・仕様:
  • 電源用
  • 信号用
  • 盤間接続
  • 耐油
  • ハンダ
  • ミスミオリジナル
  • コネクタメーカー:
    七星科学研究所
  • コネクタ種類:
    NJW
  • ケーブル定格電圧(V):
    300
  • ケーブル形状:
  • 耐屈曲:
    柔軟

(i)ご注意

  • 【販売終了案内】
    以下に記載の型番は、2025年3月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    【代替品リスト】こちらよりご確認ください。
    【代替品商品ページ】同商品ページ内にございます。
  • 【仕様について】
    ・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
    ・シールドはコネクタ根元で切り落とし(未接続)となります。コネクタが未対応の為、特注での接続も出来ません。標準品でもアース線取り付けの追加工サービスは行っておりません。
  • 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら
  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
  • 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
    変更対象:Kケーブル
    変更時期:2025年3月17日より旧在庫がなくなり次第、順次変更予定
    変更内容詳細:こちらをご参照ください。

型番

未確定1,171件の候補があります。

Loading...

商品仕様

規格表

コネクタタイプ形状仕様タイプコネクタシェルタイプケーブル指定長(m)無料追加工・カス夕ムNo.は
型番末尾にお付けください
NJWCSTPA2D0.2

組み合わせ方法

NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
※結合は印の関係においてオスとメスの組み合せで行ってください。

(注1)結合はオス(ピン)コネクタとメス(ソケット)コネクタの組み合わせになりますので、PFはADM、RMと、PMはADF、RFと組み合わせてご使用ください。
またシェルサイズや芯数も同一のものをご使用ください。
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
通電状態でのコネクタの抜き差しは危険です。必ず電源を切ってから行って下さい。
お値引き
1~9本通常単価
10~49本7%
50~99本18%
100本~299本23%
★おまとめ買いでさらにお得です!
L(m)~0.91~44.1~50
公差+20mm+50mm+全長の3%
※指定長の公差は上記の通りになります。
1本単位
コネクタ
タイプ
形状仕様
タイプ
外形イメージ図(単位:mm)コネクタシェルタイプ
(シェルサイズ・芯数)
ケーブルタイプ指定長
(m)
NJWC
(NJWシリーズ)

七星科学研究所コネクタ

こちら
S
(ストレートコネクタ)

AS
(中継コネクタ)
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像P
オス
(ピン)


S
メス
(ソケット)
A1
(16・3芯)

A2
(16・5芯)

A3
(20・2芯)

A4
(20・3芯)

A5
(20・4芯)

A6
(20・5芯)

A7
(20・7芯)

A8
(20・12芯)

A9
(24・10芯)

A10
(24・14芯)

A11
(24・16芯)

A12
(28・16芯)

A13
(28・24芯)
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像0.2



50



0.1m
毎に
指定可
SY
(ストレートコネクタ・Y端子)

ASY
(中継コネクタ・
Y端子)
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
ST
(ストレートコネクタ・ピン
番入りマークチューブ)

AST
(中継コネクタ・ピン
番入りマークチューブ)
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
コネクタタイプ形状仕様タイプコネクタシェルタイプケーブル指定長(m)無料追加工・カス夕ムNo.は
型番末尾にお付けください
NJWCRTPA2D0.2
1本単位
コネクタ
タイプ
形状仕様
タイプ
外形イメージ図(単位:mm)コネクタシェルタイプ
(シェルサイズ・芯数)
ケーブルタイプ指定長
(m)
NJWC
(NJWシリーズ)

七星科学研究所コネクタ

こちら
R
(パネルマウント
コネクタ)
(フランジ型)
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像P
オス
(ピン)


S
メス
(ソケット)
A1
(16・3芯)





A2
(16・5芯)





A3
(20・2芯)





A4
(20・3芯)





A5
(20・4芯)





A6
(20・5芯)





A7
(20・7芯)





A8
(20・12芯)





A9
(24・10芯)





A10
(24・14芯)





A11
(24・16芯)





A12
(28・16芯)





A13
(28・24芯)
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像0.2



50



0.1m
毎に
指定可
RY
(パネルマウント
コネクタ・Y端子)
(フランジ型)
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
RT
(パネルマウント
コネクタ・マークチューブ)
(フランジ型)
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
PFPF
(メス・メス)
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像R
(両端)
PFPM
(メス・オス)
PMPM
(オス・オス)
ADFPF
(メス中継・メス)
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
ADFPM
(メス中継・オス)
ADMPF
(オス中継・メス)
ADMPM
(オス中継・オス)


コンタクト配列の説明

NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像


概要仕様

使用部材

ケーブル

Dケーブル
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
>>1177ページ


特性レーダーチャート



主な仕様

NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像

※特性の目安としてご利用ください。
シース色ネイビー
取得規格電安法
定格電圧300V
使用温度範囲0~75
難燃性
曲げ半径仕上外径×6(固定部)
(mm) (可動部)
※推奨値であり保証値ではございません
断面積コネクタ種類
0.5mm2(AWG20)A2、A8、A10、A11、A13
1.25mm2(AWG16)A5~7、A9、A12
2mm2(AWG14)A3~4
※A1には対応できません
Eケーブル
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
>>1179ページ


特性レーダーチャート



主な仕様

NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像

※特性の目安としてご利用ください。
シース色ネイビー
取得規格電安法
定格電圧300V
使用温度範囲0~75
難燃性
曲げ半径仕上外径×6(固定部)
(mm) (可動部)
※推奨値であり保証値ではございません
断面積コネクタ種類
0.5mm2(AWG20)A2、A8、A10、A11、A13
1.25mm2(AWG16)A1*、A5~7、A9、A12
2mm2(AWG14)A3~4
Fケーブル
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
>>1309ページ


特性レーダーチャート



主な仕様

NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像

※特性の目安としてご利用ください。
シース色ネイビー
取得規格ULAWM2517
定格電圧300V
使用温度範囲-20~105
難燃性VW-1
曲げ半径仕上外径×6(固定部)
(mm) (可動部)
※推奨値であり保証値ではございません
断面積コネクタ種類
AWG16(1.25mm2A1~2、A4~7
AWG19(0.75mm2A8~9
AWG21(0.5mm2A10~12
AWG23(0.3mm2A13
※A3には対応できません
Kケーブル
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
>>1269ページ


特性レーダーチャート



主な仕様

NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像

※ケーブルキャリア試験は仕様から4もしくは5と想定
※特性の目安としてご利用ください。
シース色ブラック
取得規格CL3, AWM2464
定格電圧300VV
使用温度範囲-15~CL3:90 (AWM:80)
難燃性VW-1
曲げ半径仕上外径×8(固定部)
(mm) (可動部)
※推奨値であり保証値ではございません
断面積コネクタ種類
AWG20(0.5mm2A1,A2,A4~7,A9
AWG22(0.3mm2A8,A10,A11

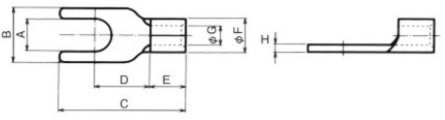

Y端子

外形図サイズF1.25-V3.5
メーカー大同端子製造
A3.7
B5.7
C15.2
D6.3
E4.5
F3.4
H0.8
更に詳しく>>詳細情報はこちら



電気特性

シェルタイプ
(シェルサイズ-芯数)
コネクタDケーブルEケーブルFケーブルKケーブル
定格電流
(A以下)
定格電圧
(V以下)
断面積定格
電圧
許容電流A
(30℃)
断面積定格電圧許容電流A
(30℃)
断面積定格電圧許容電流A
(30℃)
断面積定格電圧許容電流A
(30℃)
A1(16-3)101251.25mm2
(AWG16)
300V9AWG16
(1.25mm2
300V15.2AWG20
(0.5mm2
300V6.1
A2(16-5)50.5mm2
(AWG20)
300V20.5mm2
(AWG20)
211.65.2
A3(20-2)152502.0mm2
(AWG14)
152.0mm2
(AWG14)
15
A4(20-3)1313AWG16
(1.25mm2
15.2AWG20
(0.5mm2
300V6.1
A5(20-4)101.25mm2
(AWG16)
81.25mm2
(AWG16)
813.76.1
A6(20-5)6611.65.2
A7(20-7)6610.14.5
A8(20-12)50.5mm2
(AWG20)
20.5mm2
(AWG20)
2AWG19
(0.75mm2
5.7AWG22
(0.3mm2
2.5
A9(24-10)101.25mm2
(AWG16)
51.25mm2
(AWG16)
56.2AWG20
(0.5mm2
4.2
A10(24-14)50.5mm2
(AWG20)
10.5mm2
(AWG20)
1AWG21
(0.5mm2
4.1AWG22
(0.3mm2
2.2
A11(24-16)113.92.2
A12(28-16)101.25mm2
(AWG16)
41.25mm2
(AWG16)
4
A13(28-24)50.5mm2
(AWG20)
10.5mm2
(AWG20)
1AWG23
(0.3mm2
2.4
※各数値は参考値であり、保証値ではありません。

型番リスト

型番
コネクタ1(CN1)
コネクタ2(CN2)
芯数
シェルタイプ
シェルサイズ
シールド
ケーブル規格(UL/CSA)
ケーブル色
ツイストペア
導体寸法(AWG)
耐環境
ケーブルタイプ
指定長(m)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
メス中継ストレート
メスストレート
3
A1
16
1重
なし
ネイビー
なし
16
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
3
A1
16
1重
UL
ネイビー
なし
16
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
3
A1
16
1重
UL
あり
20
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
5
A2
16
なし
なし
ネイビー
なし
20
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
5
A2
16
1重
なし
ネイビー
なし
20
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
5
A2
16
1重
UL
ネイビー
なし
16
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
5
A2
16
1重
UL
あり
20
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
2
A3
20
なし
なし
ネイビー
なし
14
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
2
A3
20
1重
なし
ネイビー
なし
14
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
3
A4
20
なし
なし
ネイビー
なし
14
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
3
A4
20
1重
なし
ネイビー
なし
14
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
3
A4
20
1重
UL
ネイビー
なし
16
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
3
A4
20
1重
UL
あり
20
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
4
A5
20
なし
なし
ネイビー
なし
16
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
4
A5
20
1重
なし
ネイビー
なし
16
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
4
A5
20
1重
UL
ネイビー
なし
16
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
4
A5
20
1重
UL
あり
20
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
5
A6
20
なし
なし
ネイビー
なし
16
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
5
A6
20
1重
なし
ネイビー
なし
16
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
5
A6
20
1重
UL
ネイビー
なし
16
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
5
A6
20
1重
UL
あり
20
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
7
A7
20
なし
なし
ネイビー
なし
16
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
7
A7
20
1重
なし
ネイビー
なし
16
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
7
A7
20
1重
UL
ネイビー
なし
16
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
7
A7
20
1重
UL
あり
20
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
12
A8
20
なし
なし
ネイビー
なし
20
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
12
A8
20
1重
なし
ネイビー
なし
20
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
12
A8
20
1重
UL
ネイビー
なし
19
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
12
A8
20
1重
UL
あり
22
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
10
A9
24
なし
なし
ネイビー
なし
16
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
10
A9
24
1重
なし
ネイビー
なし
16
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
10
A9
24
1重
UL
ネイビー
なし
19
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
10
A9
24
1重
UL
あり
20
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
14
A10
24
なし
なし
ネイビー
なし
20
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
14
A10
24
1重
なし
ネイビー
なし
20
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
14
A10
24
1重
UL
ネイビー
あり
21
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
14
A10
24
1重
UL
あり
22
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
16
A11
24
なし
なし
ネイビー
なし
20
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
16
A11
24
1重
なし
ネイビー
なし
20
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
16
A11
24
1重
UL
ネイビー
あり
21
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
16
A11
24
1重
UL
あり
22
なし
K
0.2 ~ 50
-

1個

-( - )

-

メス中継ストレート
メスストレート
16
A12
28
なし
なし
ネイビー
なし
16
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
16
A12
28
1重
なし
ネイビー
なし
16
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
16
A12
28
1重
UL
ネイビー
あり
21
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
24
A13
28
なし
なし
ネイビー
なし
20
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
メスストレート
24
A13
28
1重
なし
ネイビー
なし
20
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

-

メス中継ストレート
メスストレート
24
A13
28
1重
UL
ネイビー
あり
23
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
3
A1
16
1重
なし
ネイビー
なし
16
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
3
A1
16
1重
UL
ネイビー
なし
16
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
3
A1
16
1重
UL
あり
20
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
5
A2
16
なし
なし
ネイビー
なし
20
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
5
A2
16
1重
なし
ネイビー
なし
20
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
5
A2
16
1重
UL
ネイビー
なし
16
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
5
A2
16
1重
UL
あり
20
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
2
A3
20
なし
なし
ネイビー
なし
14
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
2
A3
20
1重
なし
ネイビー
なし
14
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
3
A4
20
なし
なし
ネイビー
なし
14
防滴/耐油
D
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
3
A4
20
1重
なし
ネイビー
なし
14
防滴/耐油
E
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
3
A4
20
1重
UL
ネイビー
なし
16
耐油
F
0.2 ~ 50
-

1個

-( - )

3日目

メス中継ストレート
オスストレート
3
A4
20
1重
UL
あり
20
なし
K
0.2 ~ 50
-

1個

-( - )

3日目

Loading...

詳細情報

基本情報

七星化学研究所NJWコネクタ付ハーネス 防水・耐環境性を備えたハーネス
水や油のかかる悪環境での使用に適しています。ストレート、パネルマウント、中継タイプのコネクタをご用意。

(i)ご注意

  • 【販売終了案内】
    以下に記載の型番は、2025年3月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    【代替品リスト】こちらよりご確認ください。
    【代替品商品ページ】同商品ページ内にございます。
  • 【仕様について】
    ・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
    ・シールドはコネクタ根元で切り落とし(未接続)となります。コネクタが未対応の為、特注での接続も出来ません。標準品でもアース線取り付けの追加工サービスは行っておりません。
  • 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら
  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
  • 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
    変更対象:Kケーブル
    変更時期:2025年3月17日より旧在庫がなくなり次第、順次変更予定
    変更内容詳細:こちらをご参照ください。

共通仕様

防水中型コネクタ(NJW)

特長

● NJWシリーズコネクタは、結合時に防水機能を発揮するように設計された丸型の金属コネクタです。(IPX7相当)
● 材料には亜鉛ダイキャスト(シェルサイズ28はアルミダイキャスト)を使用しているため、軽量でありながら強度にすぐれています。
● NJWシリーズは一部PSEマーク取得品(電気用品安全法適合品)も揃えているため、電源用として安心して使用することができます。
● 種類はケーブル取付用ストレートコネクタ、中継用コネクタ、パネル取り付け用パネルマウントの3種類があります。
● 結線方式がハンダ付け方式になっていますので、専用工具なしに作業を行うことができます。

共通仕様

材料/仕上

項目材料仕上
シェル・防塵キャップ亜鉛合金または
アルミ合金(シェルサイズ28)
クロムメッキ又は特殊化学処理
絶縁体合成樹脂
コンタクト銅合金銀メッキ
ゴムパッキン合成ゴム

NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
※絶縁体の色は順次、緑から青に変更になっております。

特性

項目内容
定格電流下表にてご確認ください。
定格電圧下表にてご確認ください。
耐電圧もっとも近接する導体間に規定の電圧を1分間印加しても、短絡などの異常がないこと。
絶縁抵抗もっとも近接する導体間を規定の電圧で測定したとき、1000MΩ以上である。
接触抵抗一対のコンタクトを正規の長さまで結合させたときの導体抵抗は5mΩ以下である。
耐振性JIS-C-5025の振動試験を行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。
耐衝撃性JIS-C-5026の衝撃試験を行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。
繰り返し動作抜き差しを500回行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。
耐湿性JIS-C-5023の湿度試験を行ったとき、機能上支障がない。絶縁抵抗は100MΩである。
温度サイクルJIS-C-5030の温度サイクル試験を行ったとき、機能上支障がない。
耐食性JIS-C-5028の塩水噴霧試験を行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。
防水性通常使用する状態で水圧下(0.4kgf/cm2)に24時間以上放置したとき、浸水などの異常がない。
使用温度範囲−25℃〜+85℃

基本仕様表

商品番号シェル
サイズ
芯数形状記号定格電流
(A以下)
定格電圧
(V以下)
耐電圧
AC(V)
絶縁抵抗
(MΩ以上)
接触抵抗
(mΩ以下)
適用電線サイズ適用電線
仕上外径(mm)注1
AWG導体断面積(mm2
NJW163PF,RM,
ADM
10125150020003161.258.0〜11.0
55100010005200.5
163PM,RF,
ADF
10125150020003161.258.0〜11.0
55100010005200.5
202,3PF,RM,
ADM
152501500200031427.0〜12.5
4,510161.25
71000
12510005200.5
202,3PM,RF,
ADF
152501500200031427.0〜12.5
4,510161.25
71000
12510005200.5
242,3PF,RM,
ADM
20250150050003123.59.5〜15.0
4,515142
101010002000161.25
14,16510005200.5
242,3PM,RF,
ADF
20250150050003123.59.5〜15.0
4,515142
101010002000161.25
14,16510005200.5
2816PF,RM,
ADM
10250100020003161.2512.5〜18.0
24510005200.5
2816PM,RF,
ADF
10250100020003161.2512.5〜18.0
24510005200.5

(注1)同じシェルサイズのコネクタであっても、使用ケーブルの太さによって2種類から3種類に分かれております。選定の際はご注意ください。なお、詳細については各商品ページをご参照ください。

コンタクト配列図

※この図はオス(ピン)インサート結合面から見た図です。
シェルサイズ・形状記号16・ADM、RM16・PM20・ADM、RM
芯数35352345
コンタクト
配列図
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図
シェルサイズ・形状記号20・ADM、RM20・PM
芯数7122345712
コンタクト
配列図
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図
シェルサイズ・形状記号24・ADM、RM24・PM
芯数23451014162
コンタクト
配列図
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図
シェルサイズ・形状記号24・PM28・ADM、RM
芯数3451014161624
コンタクト
配列図
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図
シェルサイズ・形状記号28・PM
芯数1624
コンタクト
配列図
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:コンタクト配列図
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像:電気用品安全法適合品
▽:ガイドキー位置


組み合わせ方法

NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
※結合は印の関係においてオスとメスの組み合せで行ってください。

(注1)結合はオス(ピン)コネクタとメス(ソケット)コネクタの組み合わせになりますので、PFはADM、RMと、PMはADF、RFと組み合わせてご使用ください。
またシェルサイズや芯数も同一のものをご使用ください。
NJWコネクタ 防水・ストレート・中継・パネル取付タイプ:関連画像
通電状態でのコネクタの抜き挿しは危険です。必ず電源を切ってから行ってください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

    ミニDINコネクタ(ミスミオリジナル)モールド・パネルマウントタイプ

    ミニDINコネクタ(ミスミオリジナル)モールド・パネルマウントタイプ

      JL04コネクタ付ケーブル 防水・ストレート・パネル取付タイプ

      JL04コネクタ付ケーブル 防水・ストレート・パネル取付タイプ

        NETコネクタ付ケーブル ストレート・パネル取付タイプ

        NETコネクタ付ケーブル ストレート・パネル取付タイプ

          PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

          PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

            JL05コネクタ付ケーブル ロボット用 ストレート・パネル取付タイプ

            JL05コネクタ付ケーブル ロボット用 ストレート・パネル取付タイプ

              HR10Aコネクタ付ケーブル 中継タイプ

              HR10Aコネクタ付ケーブル 中継タイプ

                M12丸型防水コネクタハーネス

                M12丸型防水コネクタハーネス

                  EtherNetIP, EtherCAT, CC-Link対応 M12コネクタ付ケーブル

                  EtherNetIP, EtherCAT, CC-Link対応 M12コネクタ付ケーブル

                    丸型防水コネクタ 形XS3F-M8シリーズ

                    丸型防水コネクタ 形XS3F-M8シリーズ

                      産業用システムケーブル M12X/RJ45

                      産業用システムケーブル M12X/RJ45

                        M12X両側

                        M12X両側

                          M12A-4ピン片側(オス)

                          M12A-4ピン片側(オス)

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ オムロン HARTING HARTING HARTING
                            通常価格 - 996円 - - - - - 738円 858円 1,403円 3,789円 8,581円 1,099円
                            通常出荷日 3日目~   在庫品1日目   当日出荷可能 3日目   3日目   3日目   3日目   3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 1日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            コネクタメーカー 七星科学研究所 ミスミ 日本航空電子 七星科学研究所 多治見無線電機 日本航空電子 ヒロセ電機 ミスミ ミスミ オムロン HARTING HARTING HARTING
                            コネクタ種類 NJW ミニDIN JL04 NET PRC03 JL05 HR10 M12 M12 M8 M12 M12 M12
                            ケーブル定格電圧(V) 300 300 600 600 300 300 30 300 30 DC125 DC125 DC125 250
                            ケーブル形状 バラ線
                            耐屈曲 柔軟 なし - - - - - - - - - - -

                            NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプのレビュー

                            評価 4.7 平均満足度:4.7 4件のレビュー
                            1. 星3
                              0%
                            2. 星2
                              0%
                            3. 星1
                              0%
                            土木用の操作盤に
                            評価 5.0満足度:5.02019/09/18
                            ピン数などの仕様が合っていたことと多少の水がかかっても大丈夫な防水仕様でしたため選定しました。ハンダ付けなどがしっかりされており、安心して使うことができました。特に気になる点もなかったので満足しています。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            屋外の機械の接続に使用
                            評価 5.0満足度:5.02019/09/04
                            ミスミのWEBサイトで検索をして、必要とする仕様が合っていたので購入しました。屋外で使用するため防水性のコネクタを選定しました。CE05・JL04欧州規格・防水ストレートプラグ(ねじ式)と接続箇所によって使い分けをしています。ケーブルにおいて気になる点もなく、想定通りに利用できています。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            食品工場の制御信号線の中継に使用
                            評価 5.0満足度:5.02019/09/04
                            食品工場での使用になりますので、防水性を考慮してこの商品を選定しました。もう10年以上利用しています。コネクタの性能に問題はなく、ケーブルの柔軟性も支障はないです。トラブルなどもなく、想定していた通りに使うことができているので満足しています。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            制御機器の接続
                            評価 4.0満足度:4.02023/06/29
                            制御機器の接続に使用しました。
                            ワンタッチで取り付けられました。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
