PRC04コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

PRC04コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 3.0平均満足度3.0 この商品のレビューをみる(5件)
通常価格(税別)
 -
税込価格
 -

【特長】・振動・衝撃に強い高信頼性コネクタ付ケーブル! 37芯コネクタを標準ラ...

詳細情報を確認する

規格・仕様:
  • 電源用
  • 信号用
  • 盤間接続
  • 耐振
  • 金メッキ
  • ワンタッチロック
  • ミスミオリジナル

(i)ご注意

  • Aケーブル断面積0.5mm2(芯数:14、19、37)を装置間にする場合の定格電圧は100V未満になります。
  • 外形図詳細は、「外形図・規格表」タブに掲載されているコネクタタイプ(リンク)よりご参照ください。
  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
  • 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
    変更対象:Cケーブル/Dケーブル
    変更時期:2025年2月17日より旧在庫がなくなり次第、順次変更予定
    変更内容詳細:こちらをご参照ください。

型番

未確定282件の候補があります。

Loading...

商品仕様

ご注意
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールドはコネクタ根元で切り落とし(未接続)となります。コネクタが未対応の為、特注での接続も出来ません。標準品でもアース線取り付けの追加工サービスは行っておりません。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位
コネクタタイプ:PRC04P (多治見無線電機コネクタ)
形状仕様
タイプ
外形イメージ図
(単位:mm)
芯数ケーブルタイプ別型式指定長
(m)
Aケーブル(灰)
VCTF
0.5~1.25㎟ 300V/100V
耐環境・耐屈曲なし
シルードなし
Cケーブル(紺)
NAVCSB UL規格
0.3~0.5㎟ 150V
UL・耐油・柔軟
シルード付き
旧Dケーブル(紺)
NAMFSB UL規格
0.3~0.5㎟ 150V
UL・耐油・柔軟
シルード付き
新Dケーブル(黒)
ST300RSB UL規格
0.3~0.5㎟ 300V
UL・耐油・柔軟
シルード付き
P
(オス)
CN1指定長CN28PRC04P-P-A-8PRC04P-P-C-8PRC04P-P-D-80.2



50


0.1m
毎に
指定可
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図12PRC04P-P-A-12PRC04P-P-C-12PRC04P-P-D-12
14PRC04P-P-A-14PRC04P-P-C-14PRC04P-P-D-14
19PRC04P-P-A-19PRC04P-P-C-19PRC04P-P-D-19
オスプラグ 切り落とし21PRC04P-P-A-21PRC04P-P-C-21PRC04P-P-D-21
プラグ・切り落とし37PRC04P-P-A-37PRC04P-P-C-37PRC04P-P-D-37
S
(メス)
CN1指定長CN28PRC04P-S-A-8PRC04P-S-C-8PRC04P-S-D-8
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図12PRC04P-S-A-12PRC04P-S-C-12PRC04P-S-D-12
14PRC04P-S-A-14PRC04P-S-C-14PRC04P-S-D-14
19PRC04P-S-A-19PRC04P-S-C-19PRC04P-S-D-19
メスプラグ 切り落とし21PRC04P-S-A-21PRC04P-S-C-21PRC04P-S-D-21
プラグ・切り落とし37PRC04P-S-A-37PRC04P-S-C-37PRC04P-S-D-37
PP
(オス・オス)
CN1指定長CN28PRC04P-PP-A-8PRC04P-PP-C-8PRC04P-PP-D-80.2



50


0.1m
毎に
指定可
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図12PRC04P-PP-A-12PRC04P-PP-C-12PRC04P-PP-D-12
14PRC04P-PP-A-14PRC04P-PP-C-14PRC04P-PP-D-14
19PRC04P-PP-A-19PRC04P-PP-C-19PRC04P-PP-D-19
オスプラグ オスプラグ21PRC04P-PP-A-21PRC04P-PP-C-21PRC04P-PP-D-21
プラグ・フラグ37PRC04P-PP-A-37PRC04P-PP-C-37PRC04P-PP-D-37
SS
(メス・メス)
CN1指定長CN28PRC04P-SS-A-8PRC04P-SS-C-8PRC04P-SS-D-8
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図12PRC04P-SS-A-12PRC04P-SS-C-12PRC04P-SS-D-12
14PRC04P-SS-A-14PRC04P-SS-C-14PRC04P-SS-D-14
19PRC04P-SS-A-19PRC04P-SS-C-19PRC04P-SS-D-19
メスプラグ メスプラグ21PRC04P-SS-A-21PRC04P-SS-C-21PRC04P-SS-D-21
プラグ・フラグ37PRC04P-SS-A-37PRC04P-SS-C-37PRC04P-SS-D-37
PS
(オス・メス)
CN1指定長CN28PRC04P-PS-A-8PRC04P-PS-C-8PRC04P-PS-D-80.2



50


0.1m
毎に
指定可
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図12PRC04P-PS-A-12PRC04P-PS-C-12PRC04P-PS-D-12
14PRC04P-PS-A-14PRC04P-PS-C-14PRC04P-PS-D-14
19PRC04P-PS-A-19PRC04P-PS-C-19PRC04P-PS-D-19
オスプラグ メスプラグ21PRC04P-PS-A-21PRC04P-PS-C-21PRC04P-PS-D-21
オスプラグ・フラグ37PRC04P-PS-A-37PRC04P-PS-C-37PRC04P-PS-D-37
PT
(オス)
CN1指定長CN28PRC04P-PT-A-8PRC04P-PT-C-8PRC04P-PT-D-8
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図12PRC04P-PT-A-12PRC04P-PT-C-12PRC04P-PT-D-12
14PRC04P-PT-A-14PRC04P-PT-C-14PRC04P-PT-D-14
オスプラグマークチューブのみ19PRC04P-PT-A-19PRC04P-PT-C-19PRC04P-PT-D-19
プラグ・バラ線
ピン番入りマークチューブ付
21PRC04P-PT-A-21PRC04P-PT-C-21PRC04P-PT-D-21
37PRC04P-PT-A-37PRC04P-PT-C-37PRC04P-PT-D-37
PY
(オス)
CN1指定長CN28PRC04P-PY-A-8PRC04P-PY-C-8PRC04P-PY-D-80.2



50


0.1m
毎に
指定可
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図12PRC04P-PY-A-12PRC04P-PY-C-12PRC04P-PY-D-12
14PRC04P-PY-A-14PRC04P-PY-C-14PRC04P-PY-D-14
19PRC04P-PY-A-19PRC04P-PY-C-19PRC04P-PY-D-19
オスプラグ Y端子21PRC04P-PY-A-21PRC04P-PY-C-21PRC04P-PY-D-21
プラグ・Y端子37PRC04P-PY-A-37PRC04P-PY-C-37PRC04P-PY-D-37
ST
(メス)
CN1指定長CN28PRC04P-ST-A-8PRC04P-ST-C-8PRC04P-ST-D-8
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図12PRC04P-ST-A-12PRC04P-ST-C-12PRC04P-ST-D-12
14PRC04P-ST-A-14PRC04P-ST-C-14PRC04P-ST-D-14
メスプラグ マークチューブのみ19PRC04P-ST-A-19PRC04P-ST-C-19PRC04P-ST-D-19
プラグ・Y端子
ピン番入りマークチューブ付
21PRC04P-ST-A-21PRC04P-ST-C-21PRC04P-ST-D-21
37PRC04P-ST-A-37PRC04P-ST-C-37PRC04P-ST-D-37
SY
(メス)
CN1指定長CN28PRC04P-SY-A-8PRC04P-SY-C-8PRC04P-SY-D-80.2



50


0.1m
毎に
指定可
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図12PRC04P-SY-A-12PRC04P-SY-C-12PRC04P-SY-D-12
14PRC04P-SY-A-14PRC04P-SY-C-14PRC04P-SY-D-14
19PRC04P-SY-A-19PRC04P-SY-C-19PRC04P-SY-D-19
メスプラグ Y端子21PRC04P-SY-A-21PRC04P-SY-C-21PRC04P-SY-D-21
プラグ・Y端子37PRC04P-SY-A-37PRC04P-SY-C-37PRC04P-SY-D-37
RP
(オス)
 8PRC04P-RP-A-8PRC04P-RP-C-8PRC04P-RP-D-8
12PRC04P-RP-A-12PRC04P-RP-C-12PRC04P-RP-D-12
14PRC04P-RP-A-14PRC04P-RP-C-14PRC04P-RP-D-14
CN1指定長CN219PRC04P-RP-A-19PRC04P-RP-C-19PRC04P-RP-D-19
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図21PRC04P-RP-A-21PRC04P-RP-C-21PRC04P-RP-D-21
37PRC04P-RP-A-37PRC04P-RP-C-37PRC04P-RP-D-37
RS
(メス)
8PRC04P-RS-A-8PRC04P-RS-C-8PRC04P-RS-D-80.2



50


0.1m
毎に
指定可
パネルマウント
(フランジ型)
切り落とし12PRC04P-RS-A-12PRC04P-RS-C-12PRC04P-RS-D-12
 14PRC04P-RS-A-14PRC04P-RS-C-14PRC04P-RS-D-14
ネルマウント・切り落とし19PRC04P-RS-A-19PRC04P-RS-C-19PRC04P-RS-D-19
 21PRC04P-RS-A-21PRC04P-RS-C-21PRC04P-RS-D-21
37PRC04P-RS-A-37PRC04P-RS-C-37PRC04P-RS-D-37
RPRT
(オス)
 8PRC04P-RPRT-A-8PRC04P-RPRT-C-8PRC04P-RPRT-D-8
12PRC04P-RPRT-A-12PRC04P-RPRT-C-12PRC04P-RPRT-D-12
CN1指定長CN214PRC04P-RPRT-A-14PRC04P-RPRT-C-14PRC04P-RPRT-D-14
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図19PRC04P-RPRT-A-19PRC04P-RPRT-C-19PRC04P-RPRT-D-19
21PRC04P-RPRT-A-21PRC04P-RPRT-C-21PRC04P-RPRT-D-21
37PRC04P-RPRT-A-37PRC04P-RPRT-C-37PRC04P-RPRT-D-37
RSRT
(メス)
パネルマウント
(フランジ型)
マークチューブのみ8PRC04P-RSRT-A-8PRC04P-RSRT-C-8PRC04P-RSRT-D-80.2



50


0.1m
毎に
指定可
 12PRC04P-RSRT-A-12PRC04P-RSRT-C-12PRC04P-RSRT-D-12
パネルマウント・バラ線
ピン番入りマークチューブ付
14PRC04P-RSRT-A-14PRC04P-RSRT-C-14PRC04P-RSRT-D-14
19PRC04P-RSRT-A-19PRC04P-RSRT-C-19PRC04P-RSRT-D-19
 21PRC04P-RSRT-A-21PRC04P-RSRT-C-21PRC04P-RSRT-D-21
37PRC04P-RSRT-A-37PRC04P-RSRT-C-37PRC04P-RSRT-D-37
RPY
(オス)
 8PRC04P-RPY-A-8PRC04P-RPY-C-8PRC04P-RPY-D-8
12PRC04P-RPY-A-12PRC04P-RPY-C-12PRC04P-RPY-D-12
14PRC04P-RPY-A-14PRC04P-RPY-C-14PRC04P-RPY-D-14
CN1指定長CN219PRC04P-RPY-A-19PRC04P-RPY-C-19PRC04P-RPY-D-19
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図21PRC04P-RPY-A-21PRC04P-RPY-C-21PRC04P-RPY-D-21
37PRC04P-RPY-A-37PRC04P-RPY-C-37PRC04P-RPY-D-37
RSY
(メス)
8PRC04P-RSY-A-8PRC04P-RSY-C-8PRC04P-RSY-D-8
パネルマウント
(フランジ型)
Y端子12PRC04P-RSY-A-12PRC04P-RSY-C-12PRC04P-RSY-D-12
 14PRC04P-RSY-A-14PRC04P-RSY-C-14PRC04P-RSY-D-14
パネルマウント・Y端子19PRC04P-RSY-A-19PRC04P-RSY-C-19PRC04P-RSY-D-19
 21PRC04P-RSY-A-21PRC04P-RSY-C-21PRC04P-RSY-D-21
37PRC04P-RSY-A-37PRC04P-RSY-C-37PRC04P-RSY-D-37
パネルマウント単線ケーブルタイプ芯数ケーブルタイプ別型式指定長
(m)
Vケーブル(青)
UL1007 300V 単線
耐環境・耐屈曲なし
RPT
(オス)
 8PRC04P-RPT-V-80.2



50


0.1m
毎に
指定可
12PRC04P-RPT-V-12
CN1指定長CN214PRC04P-RPT-V-14
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):外形イメージ図19PRC04P-RPT-V-19
21PRC04P-RPT-V-21
37PRC04P-RPT-V-37
RST
(メス)
パネルマウント
(フランジ型)
マークチューブ8PRC04P-RST-V-8
 12PRC04P-RST-V-12
パネルマウント・マークチューブ14PRC04P-RST-V-14
 19PRC04P-RST-V-19
21PRC04P-RST-V-21
37PRC04P-RST-V-37
指定長(m)~0.91~44.1~50
公差+20mm+50mm+指定長の3%
※指定長の公差は上記の通りになります。

■部材情報

ケーブル

Aケーブル(VCTF)
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):Vケーブル

断面積芯数
0.5mm214、19、37
0.75mm221
1.25mm28、12

主な仕様
シース色グレー
取得規格電安法(一部除く)
定格電圧300V
使用温度範囲-10~60
難燃性-
曲げ半径仕上外径×6(固定部)
(mm) -(可動部)
※推奨値であり保証値ではございません
【ココが特徴】
0.3、0.5mm2を装置間にする場合の定格電圧は
100V未満になります。

Cケーブル(NAVCSB)
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):Cケーブル

主な仕様
シース色ネイビー
取得規格ULAWM2576/ULAWM2095
定格電圧150/300V
使用温度範囲-20~80
難燃性VW-1
曲げ半径仕上外径×6(固定部)
(mm) -(可動部)
※推奨値であり保証値ではございません
【ココが特長】
ULAWM2095(300V80℃)
ULAWM2576(150V80℃)

旧Dケーブル(NAMFSB)
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):Dケーブル

断面積芯数
0.3mm214、19、21、37
0.5mm28、12

主な仕様
シース色ネイビー
取得規格ULAWM2576
定格電圧150V
使用温度範囲-20~80
難燃性VW-1
曲げ半径仕上外径×6(固定部)
(mm) 6(可動部)
※推奨値であり保証値ではございません




新Dケーブル(ST300R)
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):Dケーブル

断面積芯数
0.3mm214、19、21、37
0.5mm28、12

主な仕様
シース色
取得規格UL21914
定格電圧300V
使用温度範囲0~105
難燃性HF
曲げ半径仕上外径×6(固定部)
(mm) 6(可動部)
※推奨値であり保証値ではございません






コネクタ

材料/仕上

項目材料仕上
本体シェルアルミニウム合金アルマイト
コンタクト銅合金ニッケル下地金メッキ
絶縁体合成樹脂



適用電線サイズ

コネクタ芯数導体断面積AWGサイズ芯線外径
8,12,211.4mm2以下AWG16以下1.6mm以下
14,19,370.5mm2以下AWG20以下1.0mm以下



使用温度範囲

−25℃〜+85℃

コンタクト配列図  ※この図はメス(ソケット)コネクタの結合面から見た図です。

8芯12芯14芯19芯21芯37芯
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):コンタクト配列図PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):コンタクト配列図PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):コンタクト配列図PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):コンタクト配列図PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):コンタクト配列図PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):コンタクト配列図
パネルカット寸法図

パネルカット寸法図

(単位:mm)
バルクヘッド型パネルマウント     フランジ型パネルマウント
ガイド     PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):パネルカット寸法図
PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):パネルカット寸法図
(▼印はガイド位置)     (▼印はガイド位置)
 ●寸法表(単位:mm)  ●寸法表(単位:mm)
 芯数φABC  芯数AφBφC
 8、1421.220.29.6 パネル厚の指定なし
取付ネジは8芯、14芯がM3、
その他はM3またはM3.5使用可
8、1421.521.33.4
最大パネル厚:8芯、14芯は3.4mm
その他は2.0mm
12、1926.225.212.1 12、1926.026.33.9
21、3732.231.215.1 21、3731.032.33.9
 公差±0.1  公差±0.1
※いずれのタイプもパネルへの取付はパネル前面より行ってください。

電気特性

芯数コネクタAケーブルCケーブル旧Dケーブル(NAMFSB)新Dケーブル(ST300R)耐電圧
(AC.V以下,
1分間)
絶縁抵抗接触抵抗挿抜寿命
定格電流
(A以下)
定格電圧
(V以下)
断面積定格電圧許容電流
A(30℃)
断面積定格電圧許容電流
A(30℃)
断面積定格電圧許容電流
A(30℃)
断面積定格電圧許容電流
A(30℃)
ACDC
8104005601.25mm2300V70.5mm2150V50.5mm2150V5.40.5mm2300V7.012001000MΩ以上
(DC500V)
5mΩ以下
(DC3V,1A
以下)
1000回以上
1263.94.36.21200
1453504900.5mm21.80.3mm22.50.3mm22.70.3mm24.01000
1944005601.71200
21100.75mm22.92.12.33.71200
3730.5mm21.51.923.01200
※各数値は参考値であり、保証値ではありません。

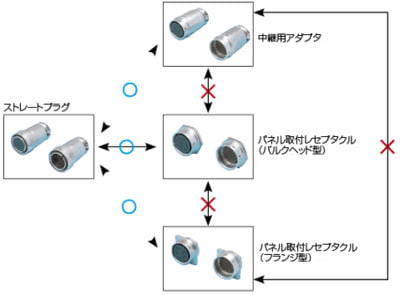

組み合わせ方法

PRC04コネクタ ワンタッチ・ストレート・パネル取付タイプ(Cable with One-touch straight panel mounting type PRC04 connector):組み合わせ方法
※結合は印の関係においてオスとメスの組み合せで行ってください。

型番リスト

型番
コネクタ1(CN1)
コネクタ2(CN2)
芯数
ケーブル定格電圧(V)
ケーブル形状
シールド
ケーブル規格(UL/CSA)
ツイストペア
導体寸法(AWG)
ケーブルタイプ
指定長(m)
耐環境
耐屈曲
ケーブル色
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
オスストレート
切落とし
8
300
なし
なし
なし
16
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
切落とし
12
300
なし
なし
なし
16
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
切落とし
14
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
切落とし
19
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
切落とし
21
300
なし
なし
なし
18
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
切落とし
37
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
切落とし
8
150
1重
UL
あり
21
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
切落とし
12
150
1重
UL
あり
21
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
切落とし
14
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
切落とし
19
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
切落とし
21
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
切落とし
37
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
切落とし
8
150
1重
UL
あり
21
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
切落とし
12
150
1重
UL
あり
21
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

-

オスストレート
切落とし
14
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
切落とし
19
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
切落とし
21
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
切落とし
37
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
8
300
なし
なし
なし
16
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
オスストレート
12
300
なし
なし
なし
16
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
オスストレート
14
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
オスストレート
19
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
オスストレート
21
300
なし
なし
なし
18
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
オスストレート
37
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
オスストレート
8
150
1重
UL
あり
21
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
12
150
1重
UL
あり
21
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
14
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
19
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
21
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
37
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
8
150
1重
UL
あり
21
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
12
150
1重
UL
あり
21
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

-

オスストレート
オスストレート
14
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
19
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
21
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
オスストレート
37
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
8
300
なし
なし
なし
16
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
メスストレート
12
300
なし
なし
なし
16
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
メスストレート
14
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
メスストレート
19
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
メスストレート
21
300
なし
なし
なし
18
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
メスストレート
37
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
メスストレート
8
150
1重
UL
あり
21
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
12
150
1重
UL
あり
21
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
14
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
19
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
21
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
37
150
1重
UL
あり
23
C: 紺色 耐油・柔軟
0.2 ~ 50
耐油
柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
8
150
1重
UL
あり
21
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
12
150
1重
UL
あり
21
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

-

オスストレート
メスストレート
14
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
19
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
21
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
メスストレート
37
150
1重
UL
あり
23
D: 紺色 耐油・屈曲/柔軟
0.2 ~ 50
耐油
屈曲/柔軟
ネイビー

1個

-( - )

3日目

オスストレート
マークチューブのみ
8
300
なし
なし
なし
16
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
マークチューブのみ
12
300
なし
なし
なし
16
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
マークチューブのみ
14
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
マークチューブのみ
19
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
マークチューブのみ
21
300
なし
なし
なし
18
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

オスストレート
マークチューブのみ
37
100未満
なし
なし
なし
20
A: 灰色 耐環境なし・耐屈曲なし
0.2 ~ 50
なし
なし

1個

-( - )

3日目

Loading...

詳細情報

基本情報

【特長】
・振動・衝撃に強い高信頼性コネクタ付ケーブル! 37芯コネクタを標準ラインナップした高密度ワンタッチタイプ
・着脱時に回転操作が不要なので、狭い場所での作業性に優れています

(i)ご注意

  • Aケーブル断面積0.5mm2(芯数:14、19、37)を装置間にする場合の定格電圧は100V未満になります。
  • 外形図詳細は、「外形図・規格表」タブに掲載されているコネクタタイプ(リンク)よりご参照ください。
  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
  • 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
    変更対象:Cケーブル/Dケーブル
    変更時期:2025年2月17日より旧在庫がなくなり次第、順次変更予定
    変更内容詳細:こちらをご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

PRC04コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

PRC04コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

    PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

    PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

      JL04コネクタ付ケーブル 防水・ストレート・パネル取付タイプ

      JL04コネクタ付ケーブル 防水・ストレート・パネル取付タイプ

        NETコネクタ付ケーブル ストレート・パネル取付タイプ

        NETコネクタ付ケーブル ストレート・パネル取付タイプ

          MSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

          MSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

            NRコネクタ付ケーブル ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)

            NRコネクタ付ケーブル ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)

              NJCコネクタ付ケーブル ストレート・中継・パネル取付タイプ

              NJCコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                NCSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                NCSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                  NRWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)

                  NRWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)

                    NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

                    NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

                      JL05コネクタ付ケーブル ロボット用 ストレート・パネル取付タイプ

                      JL05コネクタ付ケーブル ロボット用 ストレート・パネル取付タイプ

                        MSコネクタ付ケーブル ストレート・中継・パネル取付タイプ (ミスミオリジナルコネクタ使用)

                        MSコネクタ付ケーブル ストレート・中継・パネル取付タイプ (ミスミオリジナルコネクタ使用)

                          PLTコネクタ付ケーブル ストレート・中継タイプ

                          PLTコネクタ付ケーブル ストレート・中継タイプ

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目   3日目   3日目   3日目   3日目~   3日目   3日目~   3日目   3日目   3日目~   3日目   3日目   3日目
                            コネクタメーカー 多治見無線電機 多治見無線電機 日本航空電子 七星科学研究所 日本航空電子 七星科学研究所 七星科学研究所 七星科学研究所 七星科学研究所 七星科学研究所 日本航空電子 ミスミ ミスミ
                            コネクタ種類 PRC04 PRC03 JL04 NET MS NR NJC NCS NRW NJW JL05 MS PLT

                            PRC04コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプのレビュー

                            評価 3.0 平均満足度:3.0 5件のレビュー
                            取付金具の設計
                            評価 1.0満足度:1.02019/10/23
                            外形図が見当たらないので、オスパネルマウントと書かれていても、パルクヘッド型なのかフランジ型なのか、メカ設計者の素人では全然分からないし。3Dデータや2Dデータもないので図面化できない。
                            結局コネクタメーカのサイトを覗きにいかないとダメなので、メカ設計者には不親切極まりない!利用満足度0

                            もっと読む 閉じる

                            3が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            配線に
                            評価 3.0満足度:3.02018/10/19
                            設備の配線切り離しに利用しています。以前使用したことがありましたので、引き続きこのコネクタケーブルを利用しました。不自由なく使えていますが、ピン数が最大19なので不安が残ります。4つか5つ程ピン数を増やしていただけると安心して利用できます。接触不良や故障は今のところなく、着脱に関しては問題ない商品です。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機械設備と治具との信号線
                            評価 4.0満足度:4.02019/08/10
                            このコネクタはワンタッチでロックできるために回転させたり、ひねったりする
                            動作がなくなるためによく使います。
                            治具交換時間が短縮されて好評です。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            配線に使うもマークチューブのアルファベットが…
                            評価 3.0満足度:3.02019/04/22
                            マークチューブにアルファベットが振ってあるが、間違い防止のためか途中に無いアルファベットがある(IやQ)
                            後ろの方から追って配線したら順番が変わっれしまいやり直しになった。
                            そういうのは書いておいて欲しい…

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設備配線
                            評価 4.0満足度:4.02018/11/29
                            設備の配線に利用しています。以前使用したことがありましたので、引き続きこのコネクタケーブルを利用しました。不自由なく使えています。ピン数を増やしていただけると安心して利用できます。接触不良や故障は今のところなく。また、納期も早く助かります

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
