【多治見無線電機】PRC04 防塵キャップ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 341円
- 税込価格
- 375円
多治見無線電機オリジナルの、PRC04シリーズワンタッチロック型丸型コネクタ用...
-
- 仕様：
- パネルマウント用
(i)ご注意
- 【おすすめ関連商品のご案内】
PLTコネクタ付ケーブル
R04コネクタ付ケーブル
型番
未確定3件の候補があります。
Loading...
商品仕様
規格表

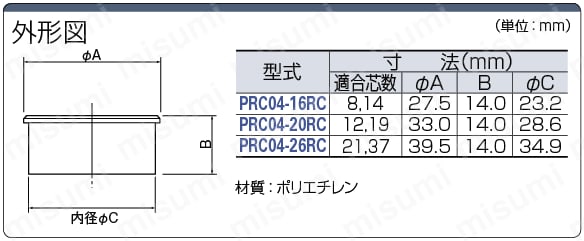

| 型式 | 芯数 | 重量 g |
| PRC04-16RC | 8,14 | 1.6 |
| PRC04-20RC | 12,19 | 2.2 |
| PRC04-26RC | 21,37 | 2.8 |
概要仕様
型番リスト
- 表示件数:
| 型番 |
芯数(芯) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
14、8
| 10 | 1個 | 341円(
375円
) | 在庫品1日目 当日出荷可能 | |
12、19
| 10 | 1個 | 341円(
375円
) | 在庫品1日目 当日出荷可能 | |
37、21
| 10 | 1個 | 341円(
375円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
多治見無線電機オリジナルの、PRC04シリーズワンタッチロック型丸型コネクタ用防塵キャップ。
【特長】
・防塵用キャップは、レセプタクル用。
・着脱が容易。
・本体材質は、ポリエチレン樹脂。
・サイズは3サイズ。
【用途】
・未嵌合コネクタの防塵保護に使用。
(i)ご注意
- 【おすすめ関連商品のご案内】
PLTコネクタ付ケーブル
R04コネクタ付ケーブル
●パネル取付レセプタクル未接続時に嵌合面へのほこり、異物の混入を防止します。
●パネル取付レセプタクル未接続時の通電部接触による事故を防止します。
共通仕様
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | アルミニウム合金 | アルマイト |
| コンタクト | 銅合金 | ニッケル下地金メッキ |
| 絶縁体 | 合成樹脂 | − |
適用電線サイズ
| コネクタ芯数 | 導体断面積 | AWGサイズ | 芯線外径 |
|---|---|---|---|
| 8,12,21 | 1.4mm2以下 | AWG16以下 | 1.6mm以下 |
| 14,19,37 | 0.5mm2以下 | AWG20以下 | 1.0mm以下 |
＊ケーブル仕上外径が、本体のケーブルの引き出し口の内径を超えないようにしてください。（ケーブル引出口径は各商品の寸法図にてご確認ください）
電気的特性
| 芯数 | 定格電圧（V以下） | 定格電流（A以下） | 耐電圧 （AC.V以下,1分間） | 絶縁抵抗 | 接触抵抗 | 挿抜寿命 | |
|---|---|---|---|---|---|---|---|
| AC | DC | ||||||
| 8 | 400 | 560 | 10 | 1200 | 1000MΩ以上 （DC500V） | 5mΩ以下 （DC3V,1A以下） | 1000回以上 |
| 12 | 400 | 560 | 10 | 1200 | |||
| 14 | 350 | 490 | 5 | 1000 | |||
| 19 | 400 | 560 | 4 | 1200 | |||
| 21 | 400 | 560 | 10 | 1200 | |||
| 37 | 400 | 560 | 3 | 1200 | |||
※定格はコンタクト一芯あたりに流せる容量です。
使用温度範囲
−25℃〜＋85℃コンタクト配列図 ※この図はメス（ソケット）コネクタの結合面から見た図です。

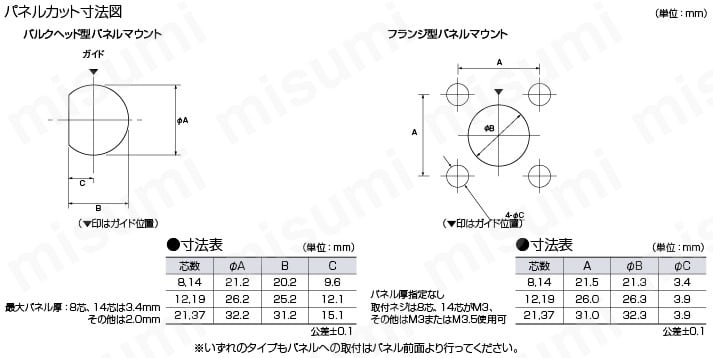

パネルカット寸法図
カタログ
商品担当おすすめ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
