ミスミ

ミスミ

PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.7平均満足度4.7 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

着脱時に回転操作が不要なので狭い場所での作業性に優れており、機器から機器の接続...

詳細情報を確認する

規格・仕様：
  • 機器間接続
  • ハンダ
  • 金メッキ
  • ワンタッチロック
  • ミスミオリジナル
  • コネクタメーカー：
    多治見無線電機
  • コネクタ種類：
    PRC03
  • ケーブル定格電圧(V)：
    300
  • ケーブル形状：
    丸
  • シールド：
    なし
  • 導体寸法(AWG)：
    20

(i)ご注意

  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。

選定サポート情報

型番

未確定205件の候補があります。

Loading...

外形図・規格表

【ご注意】
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位
コネクタタイプ：PRC0312 (多治見無線電機コネクタ)　変換表はこちら
形状仕様タイプ外形イメージ図（単位：mm）芯数ケーブルタイプ別型式指定長（m）
Aケーブル
0.5㎟(灰色) 300V
シルードなし
耐環境・耐屈曲なし		Dケーブル
0.5㎟(紺色) 300V
シルードなし
耐油・柔軟		Eケーブル
0.5㎟(紺色) 300V
シルードなし
耐屈油・耐油
P
(オスプラグ・切り落とし）		指定長2PRC0312-P-A-2PRC0312-P-D-2PRC0312-P-E-20.2

～

50


0.1m
毎に
指定可
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図3PRC0312-P-A-3PRC0312-P-D-3PRC0312-P-E-3
4PRC0312-P-A-4PRC0312-P-D-4PRC0312-P-E-4
5PRC0312-P-A-5PRC0312-P-D-5PRC0312-P-E-5
オスプラグ 切り落とし7PRC0312-P-A-7PRC0312-P-D-7PRC0312-P-E-7
S
（メスプラグ・切り落とし）		指定長2PRC0312-S-A-2PRC0312-S-D-2PRC0312-S-E-2
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図3PRC0312-S-A-3PRC0312-S-D-3PRC0312-S-E-3
4PRC0312-S-A-4PRC0312-S-D-4PRC0312-S-E-4
5PRC0312-S-A-5PRC0312-S-D-5PRC0312-S-E-5
メスプラグ 切り落とし7PRC0312-S-A-7PRC0312-S-D-7PRC0312-S-E-7
PP
（オスプラグ・オスプラグ）		指定長2PRC0312-PP-A-2PRC0312-PP-D-2PRC0312-PP-E-2
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図3PRC0312-PP-A-3PRC0312-PP-D-3PRC0312-PP-E-3
4PRC0312-PP-A-4PRC0312-PP-D-4PRC0312-PP-E-4
5PRC0312-PP-A-5PRC0312-PP-D-5PRC0312-PP-E-5
オスプラグ オスプラグ7PRC0312-PP-A-7PRC0312-PP-D-7PRC0312-PP-E-7
SS
（メスプラグ・メスプラグ）		指定長2PRC0312-SS-A-2PRC0312-SS-D-2PRC0312-SS-E-2
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図3PRC0312-SS-A-3PRC0312-SS-D-3PRC0312-SS-E-3
4PRC0312-SS-A-4PRC0312-SS-D-4PRC0312-SS-E-4
5PRC0312-SS-A-5PRC0312-SS-D-5PRC0312-SS-E-5
メスプラグ メスプラグ7PRC0312-SS-A-7PRC0312-SS-D-7PRC0312-SS-E-7
PS
（オスプラグ・メスプラグ）		指定長2PRC0312-PS-A-2PRC0312-PS-D-2PRC0312-PS-E-2
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図3PRC0312-PS-A-3 PRC0312-PS-D-3 PRC0312-PS-E-3
4PRC0312-PS-A-4PRC0312-PS-D-4PRC0312-PS-E-4
5PRC0312-PS-A-5PRC0312-PS-D-5PRC0312-PS-E-5
オスプラグ メスプラグ7PRC0312-PS-A-7PRC0312-PS-D-7PRC0312-PS-E-7
PT
（オスプラグ・バラ線）
ピン番入りマークチューブ付		指定長2PRC0312-PT-A-2PRC0312-PT-D-2PRC0312-PT-E-2
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図3PRC0312-PT-A-3PRC0312-PT-D-3PRC0312-PT-E-3
4PRC0312-PT-A-4PRC0312-PT-D-4PRC0312-PT-E-4
5PRC0312-PT-A-5PRC0312-PT-D-5PRC0312-PT-E-5
オスプラグ マークチューブのみ7PRC0312-PT-A-7PRC0312-PT-D-7PRC0312-PT-E-7
ST
（メスプラグ・バラ線）
   ピン番入りマークチューブ付   		指定長2PRC0312-ST-A-2PRC0312-ST-D-2PRC0312-ST-E-2
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図3PRC0312-ST-A-3PRC0312-ST-D-3PRC0312-ST-E-3
4PRC0312-ST-A-4PRC0312-ST-D-4PRC0312-ST-E-4
5PRC0312-ST-A-5PRC0312-ST-D-5PRC0312-ST-E-5
メスプラグ マークチューブのみ7PRC0312-ST-A-7PRC0312-ST-D-7PRC0312-ST-E-7
コネクタタイプ：PRC0312 (多治見無線電機コネクタ)　変換表はこちら
形状仕様タイプ外形イメージ図（単位：mm）芯数ケーブルタイプ別型式指定長（m）
Aケーブル

0.5㎟(灰色) 300V
シルードなし		Dケーブル
0.5㎟(紺色) 300V
シルードなし
耐油・柔軟		Eケーブル
0.5㎟(紺色) 300V
シルードなし
耐屈油・耐油
PY
（オスプラグ・Y端子）
ピン番入りマークチューブ付		指定長2PRC0312-PY-A-2PRC0312-PY-D-2PRC0312-PY-E-20.2

～

50


0.1m
毎に
指定可
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図3PRC0312-PY-A-3PRC0312-PY-D-3PRC0312-PY-E-3
4PRC0312-PY-A-4PRC0312-PY-D-4PRC0312-PY-E-4
5PRC0312-PY-A-5PRC0312-PY-D-5PRC0312-PY-E-5
オスプラグ Y端子7PRC0312-PY-A-7PRC0312-PY-D-7PRC0312-PY-E-7
SY
（メスプラグ・Y端子）
ピン番入りマークチューブ付		指定長2PRC0312-SY-A-2PRC0312-SY-D-2PRC0312-SY-E-2
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図3PRC0312-SY-A-3PRC0312-SY-D-3PRC0312-SY-E-3
4PRC0312-SY-A-4PRC0312-SY-D-4PRC0312-SY-E-4
5PRC0312-SY-A-5PRC0312-SY-D-5PRC0312-SY-E-5
メスプラグ Y端子7PRC0312-SY-A-7PRC0312-SY-D-7PRC0312-SY-E-7
RP
（オスパネルマウント・
切り落とし）		 2PRC0312-RP-A-2PRC0312-RP-D-2PRC0312-RP-E-2
CN1 CN23PRC0312-RP-A-3PRC0312-RP-D-3PRC0312-RP-E-3
指定長4PRC0312-RP-A-4PRC0312-RP-D-4PRC0312-RP-E-4
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図5PRC0312-RP-A-5PRC0312-RP-D-5PRC0312-RP-E-5
7PRC0312-RP-A-7PRC0312-RP-D-7PRC0312-RP-E-7
RS
（メスパネルマウント・
切り落とし）		2PRC0312-RS-A-2PRC0312-RS-D-2PRC0312-RS-E-2
パネルマウント
（フランジ型）		切り落とし3PRC0312-RS-A-3PRC0312-RS-D-3PRC0312-RS-E-3
 4PRC0312-RS-A-4PRC0312-RS-D-4PRC0312-RS-E-4
 5PRC0312-RS-A-5PRC0312-RS-D-5PRC0312-RS-E-5
7PRC0312-RS-A-7PRC0312-RS-D-7PRC0312-RS-E-7
RPRT
（オスパネルマウント・バラ線）
ピン番入りマークチューブ付		 2PRC0312-RPRT-A-2PRC0312-RPRT-D-2PRC0312-RPRT-E-2
CN1  3PRC0312-RPRT-A-3PRC0312-RPRT-D-3PRC0312-RPRT-E-3
指定長4PRC0312-RPRT-A-4PRC0312-RPRT-D-4PRC0312-RPRT-E-4
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図5PRC0312-RPRT-A-5PRC0312-RPRT-D-5PRC0312-RPRT-E-5
7PRC0312-RPRT-A-7PRC0312-RPRT-D-7PRC0312-RPRT-E-7
RSRT
（メスパネルマウント・バラ線）
ピン番入りマークチューブ付		2PRC0312-RSRT-A-2PRC0312-RSRT-D-2PRC0312-RSRT-E-2
パネルマウント
（フランジ型）		マークチューブのみ3PRC0312-RSRT-A-3PRC0312-RSRT-D-3PRC0312-RSRT-E-3
 4PRC0312-RSRT-A-4PRC0312-RSRT-D-4PRC0312-RSRT-E-4
 5PRC0312-RSRT-A-5PRC0312-RSRT-D-5PRC0312-RSRT-E-5
7PRC0312-RSRT-A-7PRC0312-RSRT-D-7PRC0312-RSRT-E-7
パネルマウント単線ケーブルタイプ芯数ケーブルタイプ別型式
Vケーブル 単線(青色)
2,3芯：AWG16
4～7芯：AWG20
RPT
（オスパネルマウント・
マークチューブ）		 2PRC0312-RPT-V-2
CN1 CN23PRC0312-RPT-V-3
指定長4PRC0312-RPT-V-4
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):外形イメージ図5PRC0312-RPT-V-5
7PRC0312-RPT-V-7
RST
（メスパネルマウント・
マークチューブ）		2PRC0312-RST-V-2
パネルマウント
（フランジ型）		マークチューブ3PRC0312-RST-V-3
 4PRC0312-RST-V-4
 5PRC0312-RST-V-5
7PRC0312-RST-V-7
指定長（m）～0.91～44.1～50
公差+20mm+50mm+指定長の3%
※指定長の公差は上記の通りになります。

ケーブル仕様


ケーブル

Aケーブル 特性レーダーチャート  主な仕様
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):Aケーブル    シース色グレー
 PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):Aケーブル  取得規格電安法（一部除く）
   定格電圧300V
   使用温度範囲-10～60℃
   難燃性-
   曲げ半径仕上外径×6（固定部）
   （mm） -（可動部）
4120ページ   ※推奨値であり保証値ではございません
     【ココが特徴】
0.3、0.5mm2を装置間にする場合の定格電圧は
100V未満になります。
断面積芯数 ※特性の目安としてご利用ください
0.5mm22、3、4、5、7
Dケーブル 特性レーダーチャート  主な仕様
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):Dケーブル    シース色ネイビー
 PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):Dケーブル  取得規格電安法
   定格電圧300V
   使用温度範囲0～75℃
   難燃性-
   曲げ半径仕上外径×6（固定部）
   （mm） -（可動部）
   ※推奨値であり保証値ではございません

 ※特性の目安としてご利用ください
4124ページ
Eケーブル 特性レーダーチャート  主な仕様
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):Eケーブル    シース色ネイビー
 PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):Eケーブル  取得規格ULAWM2517/c-UL/CE対応
   定格電圧300/CE：300/500V
   使用温度範囲-20～105℃
   難燃性VW-1
   曲げ半径仕上外径×6（固定部）
   （mm） 6（可動部）
4444ページ   ※推奨値であり保証値ではございません
   ※特性の目安としてご利用ください
   屈曲耐久性は当社試験比であり、
   実際の性能値ではございません。
断面積芯数
0.5mm22、3、4、5、7


電気特性

芯数コネクタAケーブルDケーブルEケーブル
定格電流
（A以下）		定格電圧
（V以下）		断面積定格電圧許容電流
A（30℃）		断面積定格電圧許容電流
A（30℃）		断面積定格電圧許容電流
A（30℃）
ACDC
2106008400.5mm2300V60.5mm2300V50.5mm2300V9
336050457
4540056046
535049045
74
※各数値は参考値であり、保証値ではありません。

組み合わせ方法

  ストレートプラグ
3345ページ
  PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):組み合わせ方法
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):組み合わせ方法
中継アダプタ
3345ページ		 バルクヘッド型パネル取付レセプタクル
3346ページ		 フランジ型パネル取付レセプタクル
3346ページ
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):組み合わせ方法PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):組み合わせ方法PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):組み合わせ方法PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):組み合わせ方法PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):組み合わせ方法
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):組み合わせ方法
※結合は○印の関係においてオスとメスの組み合せで行ってください。
■関連商品のご案内

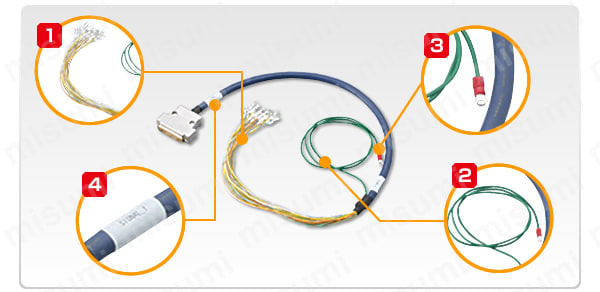

～ハーネス特注対応～

本ページには、
お探し商品はございませんか？

長さや結線などカスタマイズ
された商品もご対応中！		PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):関連商品のご案内

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 次へ
型番
コネクタ1（CN1）
コネクタ2（CN2）
芯数
ケーブル規格（UL/CSA）
ケーブルタイプ
指定長(m)
耐環境
耐屈曲
ケーブル色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
オスストレート
切落とし
2
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
切落とし
3
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
切落とし
4
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
切落とし
5
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
切落とし
7
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
切落とし
2
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
切落とし
3
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
切落とし
4
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
切落とし
5
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
切落とし
7
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
切落とし
2
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
10

1個

-( - )

3日目

オスストレート
切落とし
3
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
10

1個

-( - )

3日目

オスストレート
切落とし
4
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
切落とし
5
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
切落とし
7
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
オスストレート
2
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
オスストレート
3
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
オスストレート
4
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
オスストレート
5
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
オスストレート
7
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
オスストレート
2
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
オスストレート
3
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
オスストレート
4
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
オスストレート
5
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
オスストレート
7
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
オスストレート
2
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
オスストレート
3
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
オスストレート
4
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
オスストレート
5
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
オスストレート
7
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
メスストレート
2
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
メスストレート
3
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
メスストレート
4
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

-

オスストレート
メスストレート
5
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
メスストレート
7
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
メスストレート
2
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
メスストレート
3
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
メスストレート
4
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

-

オスストレート
メスストレート
5
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
メスストレート
7
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
メスストレート
2
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
メスストレート
3
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
メスストレート
4
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

-

オスストレート
メスストレート
5
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
メスストレート
7
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
2
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
3
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
4
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
5
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
7
なし
A：灰色、耐環境なし、耐屈曲なし
0.2 ～ 50
なし
なし
灰
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
2
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
3
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
4
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
5
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
7
なし
D：紺色、耐油、柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
2
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
3
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
4
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
5
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

オスストレート
マークチューブのみ
7
UL
E：紺色、耐油、屈曲
0.2 ～ 50
耐油
屈曲
ネイビー
-

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 次へ

Loading...

詳細情報

基本情報

着脱時に回転操作が不要なので狭い場所での作業性に優れており、機器から機器の接続に大変便利!!
社団法人日本非破壊検査規格品（NDIS 4102-69）コネクタ使用!

(i)ご注意

  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。

追加工

ハーネス追加工・カスタムサービス

追加工サービスとカスタムサービスの併用可能！

これまでのマークチューブ印字指定サービス、自由結線指定サービスに加え、さらに3つのサービスを開始！

●追加工のみ
必須形式の末尾に、（シース剥き、アース線、アース端子サイズ）のうち、指定される仕様のみ追加工形式をご指定下さい。

●カスタムのみ
必須形式の末尾に、識別記号「X」と「カスタムナンバー」をつけてご依頼ください。
※カスタムナンバー取得方法は左ページをご参照ください。

●追加工とカスタム
必須形式の末尾に、追加工形式、カスタムナンバーの順にご記入ください。

●全ての追加工とカスタム
必須形式の末尾に（シース剥き、アース線、アース端子サイズ）、カスタムナンバーの順にご記入ください。
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):注文例

これまでのマークチューブ印字指定サービス、自由結線指定サービスに加え、さらに3つのサービスを開始！

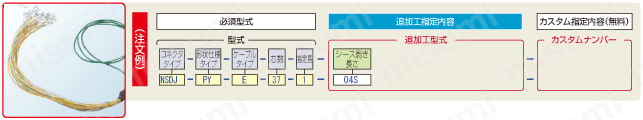

1　シース剥き長さ指定
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):シース
※Y端子付、もしくはマークチューブ入りの商品に限ります。

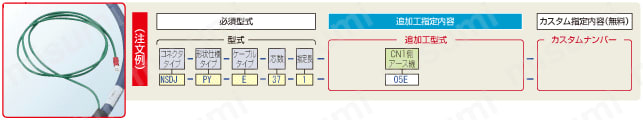

2　リード線が長さ指定
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):リード線
※元々、リード線がある商品に限ります。

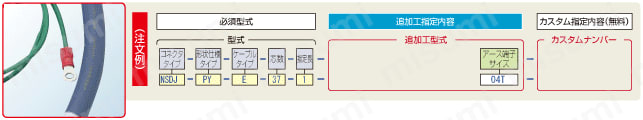

3　アース端子寸法指定
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):アース端子
※元々、リード線がある商品に限ります。

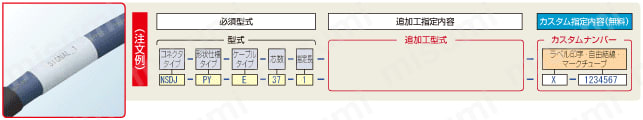

4　ラベル印字指定
PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):ラベル印字


追加工・カスタムの注文方法

PRC03コネクタ ワンタッチ・ストレート・パネル取付タイプ(PRC03 connector One-touch straight panel mounting type):追加工・カスタムの注文方法
シース剥き長さ
追加工型式シース剥き長さ追加工料金
指定なし100mm-
02S200mm無料
03S300mm
04S400mm¥150
05S500mm
06S600mm
07S700mm¥300
08S800mm
09S900mm
10S1000mm
CN1側アース線（無料）
追加工型式寸法
指定なし200mm
00Eアース線なし
01E100mm
03E300mm
04E400mm
05E500mm
06E600mm
07E700mm
08E800mm
09E900mm
10E1000mm
15E1500mm
CN2側アース線（無料）
追加工型式寸法
指定なし200mm
00Fアース線なし
01F100mm
03F300mm
04F400mm
05F500mm
06F600mm
07F700mm
08F800mm
09F900mm
10F1000mm
15F1500mm
アース端子サイズ（無料）
追加工型式寸法
指定なしM3.5
04TM4
追加工の注文方法
シース剥き、アース線、アース端子サイズのうち、
ご指定されたい仕様のみ追加工型式をご選定の
上、型式に足してください。

　　（発注型式例：NDDJ-PY-E-9-1-04S-05E）
カスタムナンバーの取得方法
①A10-149ページの「カスタムナンバー取得用紙」に、ご希望の指定内容を記入します。
②用紙に記載されているFAX番号（03-5606-6329）までお送り下さい。
　のちほど7桁の「カスタムナンバー」を返信させていただきます。
③ご注文の際に型式の末尾に識別記号「X」と「カスタムナンバー」をつけてご依頼下さい。

　　　　　　　　　　　（発注型式例：NDDJ-PY-E-9-1-X-0100001）
追加工サービスとカスタムサービスの併用も可能です。

※追加工料金は変動する場合がございます。（有効期限：2017年3月31日）

ハーネス単価計算方法

価格表に記載の「基本単価」「ケーブル単価×必要メートル数」と「追加工料金」を足していただいた金額が商品単価になります。
型式：NDDJ-PY-E-9-1-04Sの場合
基本単価 ¥1,820
+
ケーブルメートル単価×全長 ¥170 ×1m
+
追加工 ¥150
=
商品単価　¥2,140
※ケーブル料金の小数点以下は切り捨て

>>>カスタムナンバー取得用紙(Excel)
>>>カスタムナンバー取得用紙(PDF)(結線指定用)
>>>カスタムナンバー取得用紙(結線指定用)　記入例
>>>カスタムナンバー取得用紙(結線指定用)　記入例(PDF)
>>>カスタムナンバー取得用紙(PDF)(マークチューブ文字指定用)
>>>カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例
>>>カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例(PDF)
お申し込み
株式会社ミスミ ハーネス見積センター
Fax ：03-5805-7162　　　Tel ： 03-5805-7164
Mail ： harness@misumi.co.jp
受付時間：月～金 9:00～18:00 （祝日除く）

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

    NETコネクタ付ケーブル ストレート・パネル取付タイプ

    NETコネクタ付ケーブル ストレート・パネル取付タイプ

      JL04コネクタ付ケーブル 防水・ストレート・パネル取付タイプ

      JL04コネクタ付ケーブル 防水・ストレート・パネル取付タイプ

        HR10Aコネクタ付ケーブル 中継タイプ

        HR10Aコネクタ付ケーブル 中継タイプ

          EtherNetIP, EtherCAT, CC-Link対応 M12コネクタ付ケーブル

          EtherNetIP, EtherCAT, CC-Link対応 M12コネクタ付ケーブル

            ミニDINコネクタ（ミスミオリジナル）モールド・パネルマウントタイプ

            ミニDINコネクタ（ミスミオリジナル）モールド・パネルマウントタイプ

              NCSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

              NCSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

                NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

                  JL05コネクタ付ケーブル ロボット用 ストレート・パネル取付タイプ

                  JL05コネクタ付ケーブル ロボット用 ストレート・パネル取付タイプ

                    DINコネクタ付ケーブル

                    DINコネクタ付ケーブル

                      ミニDINコネクタ付きケーブル(マル信無線電機製)

                      ミニDINコネクタ付きケーブル(マル信無線電機製)

                        産業用システムケーブル M12X/RJ45

                        産業用システムケーブル M12X/RJ45

                          丸型防水コネクタ 形XS3F-M8シリーズ

                          丸型防水コネクタ 形XS3F-M8シリーズ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ＨＡＲＴＩＮＧ オムロン
                            通常価格 - - - - 858円～ 996円～ - - - - - 3,789円～ 1,403円～
                            通常出荷日 3日目   3日目   3日目   3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   3日目～   3日目   3日目   3日目   在庫品1日目   当日出荷可能 1日目
                            コネクタメーカー 多治見無線電機 七星科学研究所 日本航空電子 ヒロセ電機 ミスミ ミスミ 七星科学研究所 七星科学研究所 日本航空電子 マル信無線電機 マル信無線電機 HARTING オムロン
                            コネクタ種類 PRC03 NET JL04 HR10 M12 ミニDIN NCS NJW JL05 DIN ミニDIN M12 M8
                            ケーブル定格電圧(V) 300 600 600 30 30 300 - 300 300 - - DC125 DC125
                            ケーブル形状 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 バラ線
                            シールド なし なし なし 2重 あり 1重 なし - - 1重 1重 - -

                            PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプのレビュー

                            評価 4.7 平均満足度：4.7 4件のレビュー
                            1. 星５
                              75%
                            2. 星４
                              25%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            アンプ接続ケーブル
                            評価 5.0満足度：5.02019/09/06
                            迅速な対応で、商品もしっかり梱包されていてよかったです。他では入手困難な商品なもかかわらず、すぐに届きました。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            メインとサブの制御盤を接続するケーブルに使用
                            評価 5.0満足度：5.02021/09/01
                            大型設備のメインの配電盤とサブの配電盤を接続する信号線のケーブルに、このPRC03コネクタ付ケーブル(PRC0312-PP-E)を使用しました。ワンタッチロックのコネクタは接続しやすかったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機器接続用
                            評価 5.0満足度：5.02021/02/27
                            PRCシリーズのコネクタはよく使っており、今回は作業時間短縮のためにコネクタ付きケーブルを購入しました。仕上がりは申し分なく、マンパワーが足りない時にこのような製品はとても有難いです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具の切り替え
                            評価 4.0満足度：4.02018/10/19
                            以前使っていたコネクタケーブルと同じものでしたので購入しました。使用感は、抜き差しに関して問題なく他に気になるところもありませんでした。故障、不良ないコネクタケーブルです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る

                            丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
