【多治見無線電機】PRC05　防塵キャップ

【多治見無線電機】PRC05　防塵キャップ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
47円
税込価格
52円

ワンタッチロック型の、PRC05シリーズ小型丸型コネクタ用防塵キャップ。【特長...

詳細情報を確認する

  • 仕様：
    パネルマウント用

型番

未確定3件の候補があります。

Loading...

商品仕様

規格表

型式
PRC05-6RC
型式適合芯数重量
g
PRC05-6RC2,3,50.7
PRC05-9RC6,81.0
PRC05-12RC121.3

概要仕様

外形図

（単位：mm）
PRC05　防塵キャップ:関連画像
型式寸法（mm）
適合芯数φAB
PRC05-6RC2,3,516.010.5
PRC05-9RC6,819.010.5
PRC05-12RC1222.010.5
材料：ポリエチレン

型番リスト

表示件数:
  1. 1
型番
芯数(芯)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2、3、5
10

5個

47円( 52円 )

在庫品1日目

当日出荷可能

8、6
10

5個

47円( 52円 )

在庫品1日目

当日出荷可能

12
10

5個

47円( 52円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ワンタッチロック型の、PRC05シリーズ小型丸型コネクタ用防塵キャップ。
【特長】
・本体材質は、ポリエチレン樹脂
・3サイズ展開
【用途】
・未嵌合コネクタの防塵保護、異物混入防止用に使用

【ココが特長】
●パネル取付レセプタクル未接続時に嵌合面へのほこり、異物の混入を防止します。
●パネル取付レセプタクル未接続時の通電部接触による事故を防止します。
【ご注意】
・この製品には防水機能は付いておりません。

共通仕様

ワンタッチ小型コネクタ（PRCO5）

材料／仕上

項目材料仕上
本体シェル黄銅ニッケルメッキ
コンタクト銅合金ニッケル下地金メッキ
絶縁体合成樹脂−

コネクタ図

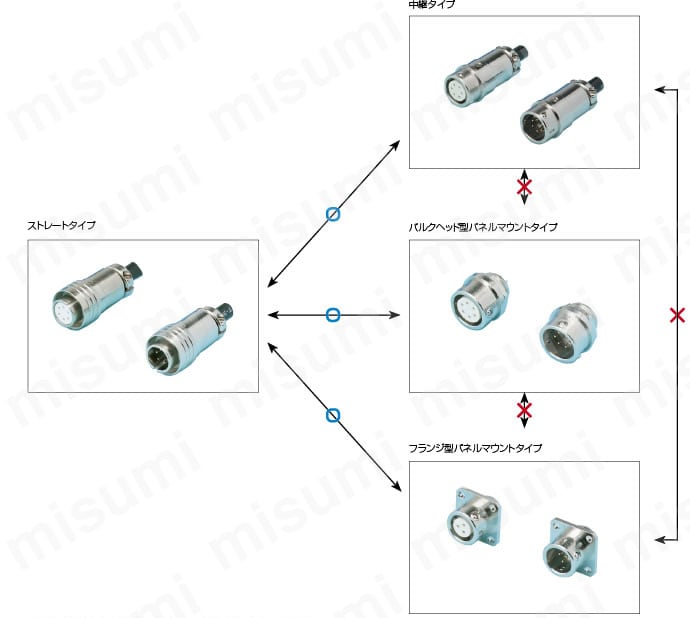

組み合わせ方法

組み合わせ方法
※結合は○印の関係においてオスとメスの組み合せで行ってください。

適用電線サイズ

 導体断面積（mm2）AWG
電線サイズ0.2?0.0524?30

＊ケーブル仕上外径が、本体のケーブルの引き出し口の内径を超えないようにしてください。（ケーブル引出口径は各商品の寸法図にてご確認ください）

電気的特性

芯数定格電圧（V以下）定格電流（A以下）耐電圧
（AC.V以下,1分間）		絶縁抵抗接触抵抗挿抜寿命
ACDC
230042029001000MΩ以上
（DC500V）		8mΩ以下
（DC3V,1A以下）		1000回以上
33004202900
51502002500
63004202900
82002802700
123004202900

※定格はコンタクト一芯あたりに流せる容量です。

使用温度範囲

−25℃?＋85℃

コンタクト配列図

※この図はメス（ソケット）コネクタの結合面から見た図です。
2芯3芯5芯6芯8芯12芯
コンタクト配列図コンタクト配列図コンタクト配列図コンタクト配列図コンタクト配列図コンタクト配列図

コネクタ取付穴外形図


  （単位：mm）
バルクヘッド型パネルマウント フランジ型パネルマウント
バルクヘッド型パネルマウント用穴 バルクヘッド型パネルマウント用穴
最大パネル厚は2.0mm
ただし12芯は1.6mm
●寸法表 （単位：mm）
芯数φAB
2,3,59.28.4
6,812.211.2
1216.214.7
  公差±0.1
パネル厚の指定なし
取付ネジはM2使用
ただし12芯はM2.6

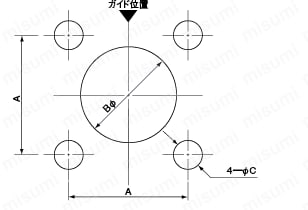

●寸法表  （単位：mm）
芯数AφBφC
2,3,511.59.22.2
6,813.512.22.2
1217.016.22.8
   公差±0.1
※いずれのタイプもパネルへの取付はパネル前面より行ってください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
