R04コネクタ付ケーブル ストレートタイプ

R04コネクタ付ケーブル ストレートタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

【特長】・高い防水性をもったR04コネクタを使用・機器間接続用として幅広く利用...

詳細情報を確認する

規格・仕様：
  • 信号用
  • センサー
  • EMI対策
  • 金メッキ
  • ミスミオリジナル

(i)ご注意

  • 【販売終了案内】
    以下に記載の型番は、2025年3月末、2026年3月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    【販売終了型番】こちらよりご確認ください。
    ※推奨代替品はございません。
  • 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
    変更対象：E/Fケーブル
    変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
    変更内容詳細：こちらをご参照ください。
  • R04コネクタの生産終了に伴い、後継型番ER04コネクタへ順次切替を実施しております。
    従来品R04コネクタと後継型番ER04コネクタとの混在使用も可能となっております。
  • 形状や電気仕様に変更はありませんが、絶縁物の材質変更に伴い絶縁物の色が変更となっております。
    M 形は青（青緑）、F 形は乳白色→全て黒色へ
  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
    在庫なくなり次第使用するコネクタがR04シリーズからER04シリーズへ変更となります。

選定サポート情報

型番

未確定272件の候補があります。

Loading...

商品仕様

【ご注意】
・シールドはコネクタ根元で切り落とし（未接続）となります。
・コネクタが未対応の為、特注での接続も出来ません。標準品でもアース線取り付けの追加工サービスは行っておりません。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位
コネクタタイプ: R04Pコネクタ(多治見無線電機) 　変換表はこちら
形状仕様
タイプ		外形イメージ図（単位：mm）芯数ケーブルタイプ別型式指定長
（m）
Aケーブル(灰)
AWG25 100V未満
耐環境・耐屈曲なし
0.18㎟
1重シルード		Dケーブル(紺)
AWG25 150V
UL・耐油・柔軟
0.2㎟
シルード付		Eケーブル(黒)
AWG25 300V
耐屈曲・耐油・柔軟
0.2㎟
シルードなし		Fケーブル(黒)
AWG25 150V
UL・耐油・柔軟
0.2㎟
シルード付
PPR04コネクタ ストレートタイプ:関連画像
（オスプラグ・オスプラグ）		2R04P-PP-A-2R04P-PP-D-2R04P-PP-E-2 R04P-PP-F-2 0.2

～

50

0.1m
毎に
指定可
3R04P-PP-A-3 R04P-PP-D-3 R04P-PP-E-3 取り扱いなし
5R04P-PP-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-PP-A-6 R04P-PP-D-6 R04P-PP-E-6 R04P-PP-F-6
8R04P-PP-A-8 R04P-PP-D-8 R04P-PP-E-8 R04P-PP-F-8
12R04P-PP-A-12 R04P-PP-D-12 R04P-PP-E-12 R04P-PP-F-12
SSR04コネクタ ストレートタイプ:関連画像
（メスプラグ・メスプラグ）		2R04P-SS-A-2 R04P-SS-D-2 R04P-SS-E-2 R04P-SS-F-2
3R04P-SS-A-3 R04P-SS-D-3 R04P-SS-E-3 取り扱いなし
5R04P-SS-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-SS-A-6 R04P-SS-D-6 R04P-SS-E-6 R04P-SS-F-6
8R04P-SS-A-8 R04P-SS-D-8 R04P-SS-E-8 R04P-SS-F-8
12R04P-SS-A-12 R04P-SS-D-12 R04P-SS-E-12 R04P-SS-F-12
PSR04コネクタ ストレートタイプ:関連画像
（オスプラグ・メスプラグ）		2R04P-PS-A-2 R04P-PS-D-2 R04P-PS-E-2 R04P-PS-F-2
3R04P-PS-A-3 R04P-PS-D-3 R04P-PS-E-3 取り扱いなし
5R04P-PS-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-PS-A-6 R04P-PS-D-6 R04P-PS-E-6 R04P-PS-F-6
8R04P-PS-A-8 R04P-PS-D-8 R04P-PS-E-8 R04P-PS-F-8
12R04P-PS-A-12 R04P-PS-D-12 R04P-PS-E-12 R04P-PS-F-12
PR04コネクタ ストレートタイプ:関連画像
（オスプラグ・切り落とし）		2R04P-P-A-2 R04P-P-D-2 R04P-P-E-2 R04P-P-F-2 0.2

～

50

0.1m
毎に
指定可
3R04P-P-A-3 R04P-P-D-3 R04P-P-E-3 取り扱いなし
5R04P-P-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-P-A-6 R04P-P-D-6 R04P-P-E-6 R04P-P-F-6
8R04P-P-A-8 R04P-P-D-8 R04P-P-E-8 R04P-P-F-8
12R04P-P-A-12 R04P-P-D-12 R04P-P-E-12 R04P-P-F-12
SR04コネクタ ストレートタイプ:関連画像
（メスプラグ・切り落とし）		2R04P-S-A-2 R04P-S-D-2 R04P-S-E-2 R04P-S-F-2
3R04P-S-A-3 R04P-S-D-3 R04P-S-E-3 取り扱いなし
5R04P-S-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-S-D-6 R04P-S-E-6 R04P-S-F-6
8R04P-S-A-8 R04P-S-D-8 R04P-S-E-8 R04P-S-F-8
12R04P-S-A-12 R04P-S-D-12 R04P-S-E-12 R04P-S-F-12
PT
 		R04コネクタ ストレートタイプ:関連画像
（オスプラグ･バラ線）		2R04P-PT-A-2 R04P-PT-D-2 R04P-PT-E-2 R04P-PT-F-2
3R04P-PT-A-3 R04P-PT-D-3 R04P-PT-E-3 取り扱いなし
5R04P-PT-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-PT-A-6 R04P-PT-D-6 R04P-PT-E-6 R04P-PT-F-6
8R04P-PT-A-8 R04P-PT-D-8 R04P-PT-E-8 R04P-PT-F-8
12R04P-PT-A-12 R04P-PT-D-12 R04P-PT-E-12 R04P-PT-F-12
STR04コネクタ ストレートタイプ:関連画像
（メスプラグ･バラ線）
ピン番入りマークチューブ付		2R04P-ST-A-2 R04P-ST-D-2 R04P-ST-E-2 R04P-ST-F-2 0.2

～

50

0.1m
毎に
指定可
3R04P-ST-A-3 R04P-ST-D-3 R04P-ST-E-3 取り扱いなし
5R04P-ST-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-ST-A-6 R04P-ST-D-6 R04P-ST-E-6 R04P-ST-F-6
8R04P-ST-A-8 R04P-ST-D-8 R04P-ST-E-8 R04P-ST-F-8
12R04P-ST-A-12 R04P-ST-D-12 R04P-ST-E-12 R04P-ST-F-12
PY
 		R04コネクタ ストレートタイプ:関連画像
（オスプラグ･Y端子）
ピン番入りマークチューブ付		2R04P-PY-A-2 R04P-PY-D-2 R04P-PY-E-2 R04P-PY-F-2
3R04P-PY-A-3 R04P-PY-D-3 R04P-PY-E-3 取り扱いなし
5R04P-PY-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-PY-A-6 R04P-PY-D-6 R04P-PY-E-6 R04P-PY-F-6
8R04P-PY-A-8 R04P-PY-D-8 R04P-PY-E-8 R04P-PY-F-8
12R04P-PY-A-12 R04P-PY-D-12 R04P-PY-E-12 R04P-PY-F-12
SY
 		R04コネクタ ストレートタイプ:関連画像
（メスプラグ･Y端子）
ピン番入りマークチューブ付		2R04P-SY-A-2 R04P-SY-D-2 R04P-SY-E-2 R04P-SY-F-2
3R04P-SY-A-3 R04P-SY-D-3 R04P-SY-E-3 取り扱いなし
5R04P-SY-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-SY-A-6 R04P-SY-D-6 R04P-SY-E-6 R04P-SY-F-6
8R04P-SY-A-8 R04P-SY-D-8 R04P-SY-E-8 R04P-SY-F-8
12R04P-SY-A-12 R04P-SY-D-12 R04P-SY-E-12 R04P-SY-F-12
RP
（オス）		R04コネクタ ストレートタイプ:関連画像
(パネルマウント・切り落とし）		2R04P-RP-A-2 R04P-RP-D-2 R04P-RP-E-2 R04P-RP-F-2 0.2

～

50

0.1m
毎に
指定可
3R04P-RP-A-3 R04P-RP-D-3 R04P-RP-E-3 取り扱いなし
5R04P-RP-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-RP-A-6 R04P-RP-D-6 R04P-RP-E-6 R04P-RP-F-6
8R04P-RP-A-8 R04P-RP-D-8 R04P-RP-E-8 R04P-RP-F-8
12R04P-RP-A-12 R04P-RP-D-12 R04P-RP-E-12 R04P-RP-F-12
RS
（メス）		2R04P-RS-A-2 R04P-RS-D-2 R04P-RS-E-2 R04P-RS-F-2
3R04P-RS-A-3 R04P-RS-D-3 R04P-RS-E-3 取り扱いなし
5R04P-RS-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-RS-A-6 R04P-RS-D-6 R04P-RS-E-6 R04P-RS-F-6
8R04P-RS-A-8 R04P-RS-D-8 R04P-RS-E-8 R04P-RS-F-8
12R04P-RS-A-12 R04P-RS-D-12 R04P-RS-E-12 R04P-RS-F-12
RPRT
(オス)
 		R04コネクタ ストレートタイプ:関連画像
(パネルマウント・バラ線）
ピン番入りマークチューブ付		2R04P-RPRT-A-2 R04P-RPRT-D-2 R04P-RPRT-E-2 R04P-RPRT-F-2 0.2

～

50

0.1m
毎に
指定可
3R04P-RPRT-A-3 R04P-RPRT-D-3 R04P-RPRT-E-3 取り扱いなし
5R04P-RPRT-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-RPRT-A-6 R04P-RPRT-D-6 R04P-RPRT-E-6 R04P-RPRT-F-6
8R04P-RPRT-A-8 R04P-RPRT-D-8 R04P-RPRT-E-8 R04P-RPRT-F-8
12R04P-RPRT-A-12 R04P-RPRT-D-12 R04P-RPRT-E-12 R04P-RPRT-F-12
RSRT
(メス)

 		2R04P-RSRT-A-2 R04P-RSRT-D-2 R04P-RSRT-E-2 R04P-RSRT-F-2
3R04P-RSRT-A-3 R04P-RSRT-D-3 R04P-RSRT-E-3 取り扱いなし
5R04P-RSRT-A-5 取り扱いなし取り扱いなし取り扱いなし
6R04P-RSRT-A-6 R04P-RSRT-D-6 R04P-RSRT-E-6 R04P-RSRT-F-6
8R04P-RSRT-A-8 R04P-RSRT-D-8 R04P-RSRT-E-8 R04P-RSRT-F-8
12R04P-RSRT-A-12 R04P-RSRT-D-12 R04P-RSRT-E-12 R04P-RSRT-F-12

形状仕様
タイプ		外形イメージ図（単位：mm）芯数Vケーブル(青)
AWG24 UL1007単線
0.2㎟		指定長
（m）
RPT
（オス）		R04コネクタ ストレートタイプ:関連画像
(パネルマウント・マークチューブ）		2R04P-RPT-V-2 0.2

～

50

0.1m
毎に
指定可
3R04P-RPT-V-3
5R04P-RPT-V-5
6R04P-RPT-V-6
8R04P-RPT-V-8
12R04P-RPT-V-12
RST
（メス）		2R04P-RST-V-2
3R04P-RST-V-3
5R04P-RST-V-5
6R04P-RST-V-6
8R04P-RST-V-8
12R04P-RST-V-12

指定長（m）～0.91～44.1～50
公差+20mm+50mm+指定長の3%
※指定長の公差は上記の通りになります。


■部材情報

ケーブル

Aケーブル
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

断面積芯数
0.18mm22、3、5、6、8、12

主な仕様

シース色グレー
取得規格SCIC
定格電圧弱電流回路用V
使用温度範囲-10～60℃
難燃性-
曲げ半径
（mm）		仕上外径×8（固定部）
 -（可動部）
※推奨値であり保証値ではございません
※ご注意
導体0.75mm2以上で5芯以上のものは定格 300Vと
なります。

Dケーブル
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

主な仕様

シース色ネイビー
取得規格ULAWM2576/ULAWM2095
定格電圧150/300V
使用温度範囲-20～80℃
難燃性VW-1
曲げ半径
（mm）		仕上外径×6（固定部）
 -（可動部）
※推奨値であり保証値ではございません
【ココが特長】
ULAWM2095（300V80℃）
ULAWM2576（150V80℃）

旧Eケーブル（NA3FVR）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

断面積芯数
0.2mm22、3、6、8、12

主な仕様

シース色ブラック
取得規格ULAWM2517/ULAWM2103
定格電圧300V
使用温度範囲0～105℃
難燃性VW-1
曲げ半径
（mm）		仕上外径×4（固定部）
 7.5（可動部）
※推奨値であり保証値ではございません

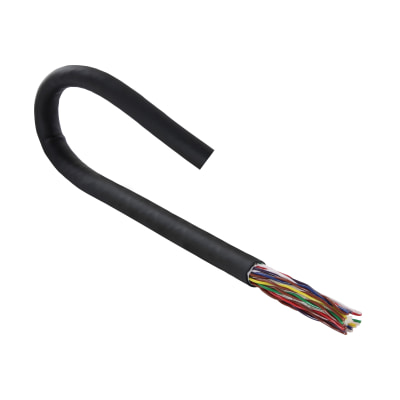

新Eケーブル（ST300R）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

断面積芯数
0.2mm22、3、6、8、12

主な仕様

シース色黒
取得規格UL21914
定格電圧300V
使用温度範囲0～105℃
難燃性HF
曲げ半径
（mm）		仕上外径×6（固定部）
 6（可動部）
※推奨値であり保証値ではございません

旧Fケーブル（NA3FVRSB）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像
※8芯以上は黒色となります
断面積芯数
0.2mm22、3、6、12

主な仕様

シース色ブラック
取得規格ULAWM2517/ULAWM2103
定格電圧300V
使用温度範囲0～105℃
難燃性VW-1
曲げ半径
（mm）		仕上外径×4（固定部）
 7.5（可動部）
※推奨値であり保証値ではございません

新Fケーブル（ST300RSB）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

断面積芯数
0.2mm22、3、6、12

主な仕様

シース色黒
取得規格UL21914
定格電圧300V
使用温度範囲0～105℃
難燃性HF
曲げ半径
（mm）		仕上外径×6（固定部）
 6（可動部）
※推奨値であり保証値ではございません


コネクタ

材料／仕上

項目材料仕上
本体シェル黄銅および 亜鉛合金ニッケルメッキ
コンタクト銅合金ニッケル下地金メッキ
絶縁体合成樹脂−



コンタクト配列図

　 　
2芯3芯5芯
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像
6芯8芯12芯
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

機械的特性

項目内 容
耐衝撃性加速度50G
耐振性JIS C 5402, 6.1, 10〜55Hz, 10G
耐湿性JIS C 5402, 7.3, 40±2℃, 90％〜95％以下, 96時間
耐食性JIS C 5402, 7.1, 塩水濃度5％, 48時間
使用温度範囲−25℃〜＋85℃, 相対湿度85％以下
温度サイクルJIS C 5402, 7.2, −40℃〜＋100℃ 5サイクル
繰り返し動作1000回挿抜
防水性耐水圧＝200kpa（結合時）


適用電線サイズ

 導体断面積（mm2）AWG
電線サイズ0.2〜0.0524〜30

＊ケーブル仕上外径がコネクタのケーブル引き出し口の内径を超えないようにしてください。

■電気的特性

数コネクタＡケーブルDケーブル旧Ｅケーブル旧Ｆケーブル新Ｅケーブル新Ｆケーブル定格電流
（A以下）		耐電圧
（AC.V以下,1分間）		絶縁抵抗接触抵抗挿抜寿命
定格電流
（Ａ以下）		定格電圧
（V以下）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）
ACDC
223004200.18mm2100V
未満		1.220.2mm2150V4.50.2mm2300V60.2mm2300V60.2mm2300V4.90.2mm2300V4.929001000MΩ以上
（DC500V）		8mΩ以下
（DC3V,1A以下）		1000回以上
31.043.45-4.9-2900
51502000.88-----2500
63004200.842.9443.74.42900
82002800.792.44.02700
123004200.71243.33.52900
※各数値は参考値であり、保証値ではありません。


パネルカット寸法図

（単位：mm）

バルクヘッド型パネルマウントフランジ型パネルマウント
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像最大パネル厚：1.6mm
●寸法表
芯数φAB
2、3、59.28.4
6、812.211.2
1216.214.7
公差±0.1
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像
（▼印はガイド位置）		水深20mで使用
可能な完全防水
仕様にするには
4mm以上のパネ
ルを使用し、ネジ
穴は貫通させな
いでください。
●寸法表（単位：mm）
芯数φABC
2、3、59.614.0M3
6、812.416.0M3
1216.820.0M3
公差±0.1
（▼印はガイド位置）
※いずれのタイプもパネルへの取付は前面より行ってください。


結線作業方法

構成部品
ワッシャ
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像
 		R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像
締付ナットガスケットリアーシェル（ストレートタイプ用）接続ナットストレートタイプインサート組立体リアーシェル（中継タイプ用）中継タイプインサート組立体

（1）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像
 		 ケーブルの任意の位置に、締付ナット、ワッシャ、ガスケット、
リアーシェル、接続ナット（中継タイプの場合は不要）を挿し込み
ケーブル端末の外被および芯線外被を切り取る。
（2）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像
 		コンタクトに芯線をハンダ付けする。
注意1：ハンダ付け後、絶縁体面の油およびゴミなどは除去
   してください。
注意2：ハンダ付け部を絶縁チューブなどで保護してください。 
（3）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像
 		 インサート組立体（ストレートタイプ、中継タイプ）をパネル
マウントに固定し、リアーシェルを完全にねじ込み、ガスケッ
ト、ワッシャを挿し込み締付ナットを完全にねじ込む。
注：リアーシェルをねじ込み後、ケーブルを押し込むこと。


組み合せ方法

 ストレートタイプ
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像
中継タイプバルクヘッド型パネルマウントタイプフランジ型パネルマウントタイプ
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像
※結合は○印の関係においてオスとメスの組み合せで行ってください。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ
型番
コネクタ1（CN1）
コネクタ2（CN2）
芯数
ケーブル定格電圧(V)
ケーブル規格（UL/CSA）
ツイストペア
導体寸法(AWG)
ケーブルタイプ
指定長(m)
耐環境
耐屈曲
ケーブル色
シールド
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
オスストレート
切落とし
2
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
切落とし
3
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
切落とし
5
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

9日目

オスストレート
切落とし
6
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

-

オスストレート
切落とし
8
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
切落とし
12
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
切落とし
2
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オスストレート
切落とし
3
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オスストレート
切落とし
6
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

-

オスストレート
切落とし
8
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オスストレート
切落とし
12
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オスストレート
切落とし
2
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オスストレート
切落とし
3
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オスストレート
切落とし
6
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

-

オスストレート
切落とし
8
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オスストレート
切落とし
12
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オスストレート
切落とし
2
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

3日目

オスストレート
切落とし
6
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

-

オスストレート
切落とし
8
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

9日目

オスストレート
切落とし
12
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

3日目

オスストレート
オスストレート
2
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
オスストレート
3
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
オスストレート
5
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
オスストレート
6
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
オスストレート
8
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
オスストレート
12
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
オスストレート
2
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オスストレート
オスストレート
3
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オスストレート
オスストレート
6
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

-

オスストレート
オスストレート
8
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オスストレート
オスストレート
12
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オスストレート
オスストレート
2
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オスストレート
オスストレート
3
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オスストレート
オスストレート
6
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

-

オスストレート
オスストレート
8
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オスストレート
オスストレート
12
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オスストレート
オスストレート
2
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

3日目

オスストレート
オスストレート
6
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

-

オスストレート
オスストレート
8
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

9日目

オスストレート
オスストレート
12
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

3日目

オスストレート
メスストレート
2
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
メスストレート
3
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

9日目

オスストレート
メスストレート
5
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

9日目

オスストレート
メスストレート
6
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

-

オスストレート
メスストレート
8
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オスストレート
メスストレート
12
100未満
なし
なし
25
A：灰（1重シールド）耐環境・耐屈曲なし
0.5 ～ 50
なし
なし
灰
1重

1個

-( - )

9日目

オスストレート
メスストレート
2
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オスストレート
メスストレート
3
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

9日目

オスストレート
メスストレート
6
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

-

オスストレート
メスストレート
8
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オスストレート
メスストレート
12
150
UL
あり
24
D：紺（1重シールド）耐油・柔軟
0.5 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

9日目

オスストレート
メスストレート
2
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オスストレート
メスストレート
3
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

9日目

オスストレート
メスストレート
6
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

-

オスストレート
メスストレート
8
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オスストレート
メスストレート
12
300
UL
あり
24
E：黒（シールド無）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

9日目

オスストレート
メスストレート
2
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

3日目

オスストレート
メスストレート
6
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

9日目

オスストレート
メスストレート
8
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

3日目

オスストレート
メスストレート
12
300
UL
あり
24
F：黒（1重シールド）耐油・屈曲/柔軟
0.5 ～ 50
耐油
屈曲/柔軟
黒
1重

1個

-( - )

9日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ

Loading...

詳細情報

基本情報

【特長】
・高い防水性をもったR04コネクタを使用
・機器間接続用として幅広く利用されているR04コネクタを取付けたケーブルです

(i)ご注意

  • 【販売終了案内】
    以下に記載の型番は、2025年3月末、2026年3月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    【販売終了型番】こちらよりご確認ください。
    ※推奨代替品はございません。
  • 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
    変更対象：E/Fケーブル
    変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
    変更内容詳細：こちらをご参照ください。
  • R04コネクタの生産終了に伴い、後継型番ER04コネクタへ順次切替を実施しております。
    従来品R04コネクタと後継型番ER04コネクタとの混在使用も可能となっております。
  • 形状や電気仕様に変更はありませんが、絶縁物の材質変更に伴い絶縁物の色が変更となっております。
    M 形は青（青緑）、F 形は乳白色→全て黒色へ
  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
    在庫なくなり次第使用するコネクタがR04シリーズからER04シリーズへ変更となります。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

R04コネクタ付ケーブル ストレートタイプ

R04コネクタ付ケーブル ストレートタイプ

    JL04コネクタ付ケーブル 防水・ストレート・パネル取付タイプ

    JL04コネクタ付ケーブル 防水・ストレート・パネル取付タイプ

      PLTコネクタ付ケーブル ストレート・中継タイプ

      PLTコネクタ付ケーブル ストレート・中継タイプ

        NETコネクタ付ケーブル ストレート・パネル取付タイプ

        NETコネクタ付ケーブル ストレート・パネル取付タイプ

          ＭＳコネクタ付ケーブル ストレート・中継・パネル取付タイプ

          ＭＳコネクタ付ケーブル ストレート・中継・パネル取付タイプ

            NJCコネクタ付ケーブル ストレート・中継・パネル取付タイプ

            NJCコネクタ付ケーブル ストレート・中継・パネル取付タイプ

              NCSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

              NCSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

                PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

                  NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

                  NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

                    NRコネクタ付ケーブル ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)

                    NRコネクタ付ケーブル ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)

                      NRWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)

                      NRWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)

                        JL05コネクタ付ケーブル ロボット用 ストレート・パネル取付タイプ

                        JL05コネクタ付ケーブル ロボット用 ストレート・パネル取付タイプ

                          ＭＳコネクタ付ケーブル ストレート・中継・パネル取付タイプ (ミスミオリジナルコネクタ使用)

                          ＭＳコネクタ付ケーブル ストレート・中継・パネル取付タイプ (ミスミオリジナルコネクタ使用)
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   3日目   3日目   3日目   3日目～   3日目～   3日目   3日目   3日目～   3日目   3日目   3日目   3日目
                            コネクタメーカー 多治見無線電機 日本航空電子 ミスミ 七星科学研究所 日本航空電子 七星科学研究所 七星科学研究所 多治見無線電機 七星科学研究所 七星科学研究所 七星科学研究所 日本航空電子 ミスミ
                            コネクタ種類 R04 JL04 PLT NET MS NJC NCS PRC03 NJW NR NRW JL05 MS
                            ケーブル形状 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸

                            R04コネクタ付ケーブル ストレートタイプのレビュー

                            評価 5.0 平均満足度：5.0 2件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            機械の取り外すパーツの接続に使用
                            評価 5.0満足度：5.02020/03/11
                            お客様よりご指定がありましたので、この商品を購入しました。機械の取り外すパーツの接続に使用しています。柔軟性も支障はなく、性能面でも想定していた通りでした。トラブルなく使用できていますので、問題はありません。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機械の取り外すパーツの接続に使いました
                            評価 5.0満足度：5.02020/03/11
                            お客様よりご指定がありましたので、この商品を購入しました。機械の取り外すパーツの接続に使用しています。特に防水を必要とする環境での使用ではありません。柔軟性も支障はなく、性能面でも想定していた通りでした。トラブルなく使用できていますので、問題はありません。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
