PLT 防塵キャップ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 186円
- 税込単価
- 205円
パネル取付レセプタクルや中継アダプタに取り付けて、コネクタ未接続時に嵌合部へ埃...
- 規格・仕様：
-
- UL
-
- 仕様：
- パネルマウント/中継用
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
指定中 の仕様・寸法情報
商品仕様
規格表
| 型番 | 重量 g |
| PLT-16-RCA-R | 12.9 |
概要仕様
型番リスト
Loading...
詳細情報
基本情報
パネル取付レセプタクルや中継アダプタに取り付けて、コネクタ未接続時に嵌合部へ埃や異物が混入するのを防ぎ、未接続時のコネクタによる通電部接触が原因の事故を防止する防塵キャップです。
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
●パネル取付レセプタクル又は中継アダプタに取付けて、嵌合面へほこりや異物が混入するのを防ぎます。
●コネクタ未接続時の通電部接触による事故を防止します。
●全芯数に対応しています。
共通仕様
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | 亜鉛合金 | ニッケルメッキ |
| 絶縁体 | ベークライト | − |
| コンタクト | 銅 | ニッケルメッキ |

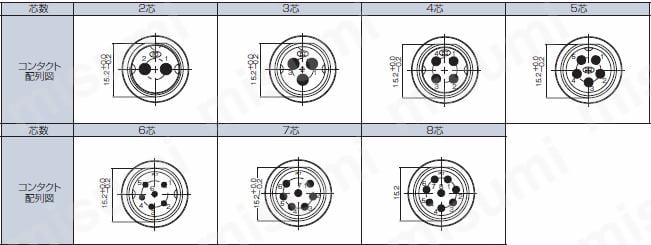

コンタクト配列図
適用電線サイズ
| 芯数 | 導体断面積（mm2） | AWG | ケーブル仕上外径 |
|---|---|---|---|
| 2,3 | 0.5〜0.05 | 20〜30 | φ6.3〜φ7mm |
| 4,5 | 0.3〜0.05 | 22〜30 | |
| 6,7,8 | 0.2〜0.05 | 24〜30 |
組み立て方
ハンダ付けを行う際は右の写真のようにコネクタを分解して行ってください。コネクタは横のネジをゆるめるだけで分解できます。
電気的特性
| 芯数 | 2,3,4,5,6,7,8 |
|---|---|
| 定格電流 | 5A以下 |
| 定格電圧 | 125V以下 |
| 使用限界電圧 | 200V以下 |
| 耐 電 圧 | AC1000V／1分間 |
| 絶縁抵抗 | 1800MΩ以上／DC500V |
| 接触抵抗 | 3mΩ以下 |
| 挿抜寿命 | 200回以内 |
| 使用温度範囲 | −20℃〜＋80℃ |
カタログ
商品担当おすすめ
PLT-16-RCA-Rで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
PLT 防塵キャップの型番PLT-16-RCA-Rのページです。
型番PLT-16-RCA-Rに関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
PLT 防塵キャップのレビュー
こちらの製品は丈夫で廉価、高級感があります。
パネルが厚い場合は、レセプタクルに通して固定するゴムタイプは六角ナットで止めづらくなるので、
ネジ穴で固定するこちらのタイプが良いかと思いました。
