RCAプラグ&ジャック【5個入り】

RCAプラグ&ジャック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる(2件)
通常価格(税別)
525円 ~ 735円
税込価格
578円 ~ 809円

オーディオ機器やビデオ機器、ゲーム機器などに幅広く使用されているコネクタです。

詳細情報を確認する

規格・仕様:
  • ハンダ
  • ニッケルメッキ
  • 差し込み
  • 形状:
    ストレート
  • シリーズ:
    その他
  • 許容電圧(V):
    12
  • 電線接続方法:
    ハンダ
  • シリーズ詳細:
    RCA
  • 芯数:
    1
  • 許容電流(A):
    1
  • 保護機能(耐環境性):
  • 結線方法:
    ストレート結線

(i)ご注意

  • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

型番

未確定7件の候補があります。

Loading...

商品仕様

規格表

型式
MR-599-Y-5P

1パック5個入り

型式タイプ重量(g)/個
MR-569M-W-5P中継
ソケット
2.0
MR-569M-Y-5P2.0
MR-569M-B-5P2.0
MR-599-W-5Pパネル
マウント
2.5
MR-599-Y-5P2.5
MR-599-R-5P2.5
MR-599-B-5P2.5

概要仕様

外形図

(単位:mm)

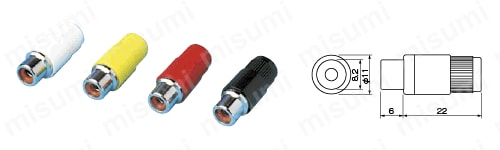

RCA中継ジャック
RCAプラグ&ジャック 概要仕様2

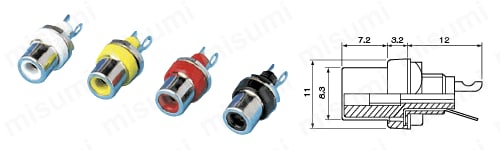

RCAパネルマウントジャック
パネルカット寸法
RCAプラグ&ジャック 概要仕様4RCAプラグ&ジャック 概要仕様3
仕様
項目内容
定格電圧DC12V
定格電流1A
適合電線サイズφ4.8mmまたはAWG20まで
耐熱温度ー20℃~+70℃

型番リスト

型番
用途
適用ピン・コンタクト
形状詳細
カバー色
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ケーブル対ケーブル
メス(ソケット)
ジャック(メス)
-

1パック

5個入り

525( 578円 )

在庫品1日目

当日出荷可能

ケーブル対ケーブル
メス(ソケット)
ジャック(メス)
-

1パック

5個入り

525( 578円 )

在庫品1日目

当日出荷可能

ケーブル対ケーブル
メス(ソケット)
ジャック(メス)
-

1パック

5個入り

525( 578円 )

在庫品1日目

当日出荷可能

ケーブル対パネルマウント
メス(ソケット)
バルクジャック(メス)
-

1パック

5個入り

630( 693円 )

在庫品1日目

当日出荷可能

ケーブル対パネルマウント
メス(ソケット)
バルクジャック(メス)
-

1パック

5個入り

600( 660円 )

在庫品1日目

当日出荷可能

ケーブル対パネルマウント
メス(ソケット)
バルクジャック(メス)
-

1パック

5個入り

630( 693円 )

在庫品1日目

当日出荷可能

ケーブル対パネルマウント
メス(ソケット)
バルクジャック(メス)
10

1パック

5個入り

735( 809円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

オーディオ機器やビデオ機器、ゲーム機器などに幅広く使用されているコネクタです。

(i)ご注意

  • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
【ココが特長】
●オーディオ機器、ビデオ機器等に幅広く使用されている直径3.2mmコンタクトのコネクタです。
ご注意
・ステレオ音声用の場合一般的に赤は右、白は左、黒はモノラル音声、黄色は映像用に色分けされます。
・RCAコネクタにインピーダンスはありません。
[ M ]材料・仕上
項目材質仕上
コンタクト黄銅ニッケルメッキ
本体
中継コネクタABS樹脂
パネルマウントポリカーボネイト

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
