【タイコエレクトロニクス】製商品　ﾐﾆﾕﾆﾊﾞｰｻﾙ　ﾒｰﾃﾝﾛｯｸ　コンタクト【100個入り】

【タイコエレクトロニクス】製商品　ﾐﾆﾕﾆﾊﾞｰｻﾙ　ﾒｰﾃﾝﾛｯｸ　コンタクト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 3.7平均満足度3.7 この商品のレビューをみる（7件）
通常価格(税別)
1,366円 ～ 1,734円
税込価格
1,503円 ～ 1,907円

タイコエレクトロニクス（ＴＥ）製。ハウジング内部完全装填設計で安全に電源側配線...

詳細情報を確認する

規格・仕様：
  • 圧着
  • スズメッキ

型番

未確定6件の候補があります。

Loading...

商品仕様

規格表

型式
170363-1
1パック100個入

型式適応電線
AWG		被覆外形
φmm		タイプ適合圧着エ具用
ダイス(商品ページ)
170363-126-221.2～1.8オス
(ピン)		90758-2
170364-122-181.5～2.490759-2
171638-120-162.0～3.290760-2
170365-126-221.2～1.8メス
(ソケット)		90758-2
170366-122-181.5～2.490759-2
171639-1 20-162.0～3.290760-2
販売：ミスミ／製造元：TE（旧：Tyco Electronics）

概要仕様

外形図

（単位：mm）
オス（ピン）
ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　コンタクト　オス
メス（ソケット）
ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　コンタクト　メス
（　）内はAWG20～16のコンタクト用です。

型番リスト

表示件数:
  1. 1
型番
適用ピン・コンタクト
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

170363-1

オス

1パック

100個入り

1,366円( 1,503円 )

-

オス

1パック

100個入り

1,434円( 1,577円 )

在庫品1日目

当日出荷可能

メス

1パック

100個入り

1,646円( 1,811円 )

在庫品1日目

当日出荷可能

  • 注文停止中

170366-1

メス

1パック

100個入り

1,734円( 1,907円 )

-

  • 注文停止中

171638-1

オス

1パック

100個入り

1,600円( 1,760円 )

-

メス

1パック

100個入り

1,388円( 1,527円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

タイコエレクトロニクス（ＴＥ）製。ハウジング内部完全装填設計で安全に電源側配線を実現。1パック100個売り。

【ココが特長】
●ミニユニバーサル・メーテンロックコネクタに組み込む専用コンタクトです。
●AWG22〜AWG18用のコンタクトはAWG22の電線を2本、AWG20〜AWG16用のコンタクトにはAWG20の電線を2本まとめて接続することができます。
●重量：0.2g
【ご注意】
・数量は100個/パックです。ご注意願います。
・圧着は、TE社製専用工具（商品ページ）、または、ミスミオリジナル圧着工具で行ってください。
・他の製品に組み込むことはできません。

共通仕様

特長

● ミニユニバーサル・メーテンロックコネクタは、最大芯数15芯の場合でも約22mm×15mmという小型なサイズで、昨今の機器の小型、高密度化に適したナイロンコネクタです。
● 種類としては電線を取り付けるプラグ、中継用に使用するソケット、またパネル取り付け可能なソケットがあります。
● プラグ、ソケットの両方にオスコンタクト、メスコンタクトを自由に組み込むことができるため、同一プラグや同一ソケットの中にオスコンタクトとメスコンタクトが混在するという状態が可能です。これにより誤挿入防止機能を付加することができます。
● コンタクトはオス、メス両方ともハウジング内に納まり露出していないので、どちらでも電源供給側に使用することができます。
● UL,CSA,VDEの規格を取得しているため安全上も安心してご使用いただけます。
● ダイスの交換だけで各種のナイロンコネクタが圧着できるプロクリンパ工具が使用できることも特長といえます。
●UL No.E28476

材料／仕上

項目材料仕上
ハウジング66ナイロン樹脂UL94V-0
コンタクト黄銅（燐青銅）スズメッキ

適用電線サイズ

 AWG導体断面積（mm2）
サイズ26∼160.15∼2.0

仕様

項目内容
定格電流7A（AWG18使用時）以下
定格電圧（UL,CSA認定）AC600V以下
定格電圧（電気用品安全法準拠）AC300V以下
耐電圧AC1500V／1分間
絶縁抵抗1000MΩ以上
接触抵抗10mΩ以下
使用温度範囲−20℃∼＋105℃（注）
適用パネル厚0.8∼2.0mm
耐久性（繰返し挿抜）抜差しを24回繰り返しその後コネクタ挿入引抜力の規格を合格。また接触抵抗は20MΩ以下
（注） 使用温度範囲は周囲温度と通電中の温度上昇を合わせたものになります。また通電中に許容される限界温度上昇は30℃までです。よって周囲温度の許容上限は75℃となります。ただし芯数が増えると定格電流を許容できる周囲温度は下がります。右の表を参照の上ご確認ください。

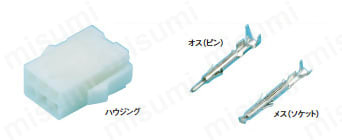

コンタクトについて

※プラグコネクタ、ソケットコネクタともにオス（ピン）コンタクト、
メス（ソケット）コンタクトの両方が組み込めます。
ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　コンタクト　仕様2

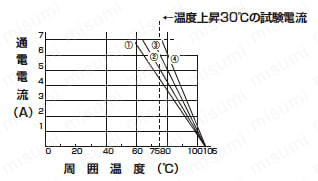

図1　周囲温度と通電電流と芯数の関係
ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　コンタクト　仕様1（1）15極の場合
（2）12極の場合
（3）9極の場合
（4）6極以下の場合
電流はAWG18

結合について
