ディスプレイハーネス（高解像度）

ディスプレイハーネス（高解像度）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（3件）
通常価格(税別)
1,071円 ～ 24,444円  特別価格
税込価格
1,178円 ～ 26,888円  特別価格

RGB信号線に同軸線を使用した1280×1024クラスの高解像度対応ケーブル！...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ディスプレイ用の9番ピンがない仕様です。下の結線図をご確認ください。

型番

未確定3件の候補があります。

Loading...

外形図・規格表


価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

型式NO.全　長型　式
C18-HD15M-HD15M
CN1 Dsub高密度15芯オス
CN2 Dsub高密度15芯オス
♯4-40ネジ

C18-HD15M-HD15F
CN1 Dsub高密度15芯オス
CN2 Dsub高密度15芯メス
♯4-40ネジ		ディスプレイハーネス（高解像度）:関連画像010.3m(1ft.)C18-HD15M-HD15M-01
C18-HD15M-HD15F-01
030.9m(3ft.)C18-HD15M-HD15M-03
C18-HD15M-HD15F-03
061.8m(6ft.)C18-HD15M-HD15M-06
C18-HD15M-HD15F-06
103m(10ft.)C18-HD15M-HD15M-10
C18-HD15M-HD15F-10
154.5m(15ft.)C18-HD15M-HD15M-15
C18-HD15M-HD15F-15
257.6m(25ft.)C18-HD15M-HD15M-25
C18-HD15M-HD15F-25
3510.6m(35ft.)C18-HD15M-HD15M-35
C18-HD15M-HD15F-35
5015.2m(50ft.)C18-HD15M-HD15M-50
C18-HD15M-HD15F-50
7522.9m(75ft.)C18-HD15M-HD15M-75
C18-HD15M-HD15F-75
10030m(100ft.)C18-HD15M-HD15M-100
C18-HD15M-HD15F-100
15045m(150ft.)C18-HD15M-HD15M-150
20061m(200ft.)C18-HD15M-HD15M-200
C18-HD15M-HD15F-NUT
CN1 Dsub高密度15芯オス
CN2 Dsub高密度15芯メス
♯4-40ネジ(メス側連結用ナット付)		061.8m(6ft.)C18-HD15M-HD15F-NUT-06
103m(10ft.)C18-HD15M-HD15F-NUT-10
154.5m(15ft.)C18-HD15M-HD15F-NUT-15
C18-HD15MM
CN1 Dsub高密度15芯オス
CN2 Dsub高密度15芯オス
♯4-40ネジ		ディスプレイハーネス（高解像度）:関連画像06-R1.8m(6ft.)C18-HD15MM-06-R
10-R3m(10ft.)C18-HD15MM-10-R
15-R4.5m(15ft.)C18-HD15MM-15-R
25-R7.6m(25ft.)C18-HD15MM-25-R
06-L1.8m(6ft.)C18-HD15MM-06-L
ディスプレイハーネス（高解像度）:関連画像10-L3m(10ft.)C18-HD15MM-10-L
25-L7.6m(25ft.)C18-HD15MM-25-L
※ケーブルは全てAWG28 2重シールド　UL2919 75Ω　φ9mmを使用


概要仕様

ディスプレイハーネス（高解像度）:関連画像
ディスプレイハーネス（高解像度）:関連画像

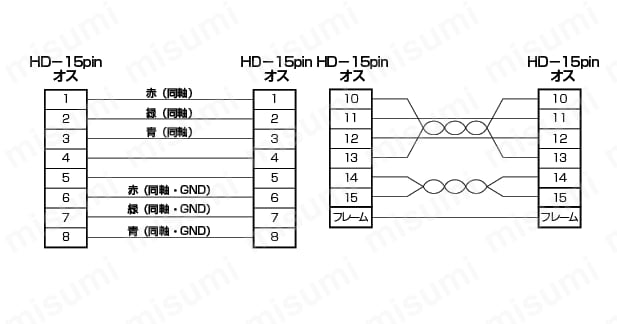

内部結線図
（注）1と6、2と7、3と8がそれぞれ信号線とシールドで同軸になっています。

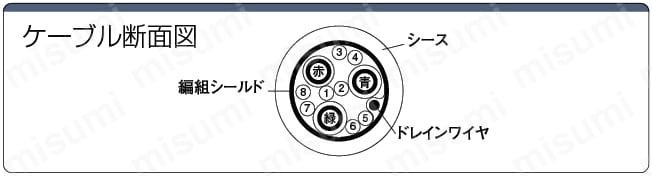

　　ケーブル外径：φ9mm

型番リスト

表示件数:
  1. 1
型番
コネクタタイプ　CN2
CN2コネクタ向
長さ(m)
ネジ形状
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
VGAオス
レフトアングル(L)
1.8
♯4-40ネジ
10

1個

2,748円( 3,023円 )

在庫品1日目

当日出荷可能

VGAオス
レフトアングル(L)
3
♯4-40ネジ
10

1個

3,372円( 3,709円 )

在庫品1日目

当日出荷可能

VGAオス
レフトアングル(L)
7.6
♯4-40ネジ
10

1個

6,876円

4,125円

( 4,538円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

RGB信号線に同軸線を使用した1280×1024クラスの高解像度対応ケーブル！
耐久性と短納期・低価格を実現しました。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ディスプレイ用の9番ピンがない仕様です。下の結線図をご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
