【穴加工対応】スチール製端子台ボックスフタ式DINレール付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

SALE 2025/03/31まで
数量スライド割引
当日出荷可能

評価 3.6平均満足度3.6 この商品のレビューをみる（6件）この商品のFAQをみる(1件)

通常価格(税別): 4,680円～ 16,200円特別価格

税込価格: 5,148円～ 17,820円特別価格

フタをネジ止めするタイプの中継ボックス。DINレール付きで幅広い用途にご利用可...

詳細情報を確認する

規格・仕様：

省スペース
スチール
固定サイズ

用途：

端子台ボックス
材質：

鉄
開閉形状：

ネジ止め
基板・中板：

無
保護機能(耐環境性)：

無
塗装色：

グレー（5Y7/1）
板厚（本体）(mm)：

1.6
板厚（扉・カバー）(mm)：

1.6
代表規格：

なし

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。

型番

未確定15件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

規格表

型式

BOXDTF-A120

寸法表

型式		サイズ(単位：mm)
型式		A	B	C	S	T
BOXDT-N BOXD-N BOXDT-A BOXD-A	80	100	105	MAX 50	80	55
	105	125	105		105	80
	120	140	105		120	95
	150	170	105		150	125
	220	240	105		220	195
	255	275	125		255	230
	290	310	125		290	265
	360	380	125		360	335
BOXDF-N BOXDTF-N BOXDF-A BOXDTF-A	120	140	125	MAX 95	120	95
BOXDF-N BOXDTF-N BOXDF-A BOXDTF-A	220	240	125	MAX 95	220	195

＊BOXD-Nに関しては150、220、255、290、360の商品はございません。
＊BOXD-Aに関しては150、220、255、290、360の商品はございません。

■穴有り窓無し

型式		カバー	自重(g)
		スクリュー
		数量
BOXDT-A	80	4	466
BOXDT-A	105	4	588
BOXDT-A	120	4	644
BOXDT-A	150	4	773
BOXDT-A	220	6	1070
BOXDT-A	255	6	1332
BOXDT-A	290	6	1498
BOXDT-A	360	6	1839
BOXDTF-A	120	4	985
BOXDTF-A	220	6	1560

■穴有り窓有り

型式		カバー	自重(g)
		スクリュー
		数量
BOXD-A	80	4	430
BOXD-A	105	4	528
BOXD-A	120	4	573
BOXDF-A	120	4	896
BOXDF-A	220	6	1377

■穴無し窓無し

型式		カバー	自重(g)
		スクリュー
		数量
BOXDT-N	80	4	484
BOXDT-N	105	4	592
BOXDT-N	120	4	654
BOXDT-N	150	4	774
BOXDT-N	220	6	1046
BOXDT-N	255	6	1353
BOXDT-N	290	6	1511
BOXDT-N	360	6	1852
BOXDTF-N	120	4	1012
BOXDTF-N	220	6	1574

■穴無し窓有り

型式		カバー	自重(g)
		スクリュー
		数量
BOXD-N	80	4	446
BOXD-N	105	4	531
BOXD-N	120	4	584
BOXDF-N	120	4	923
BOXDF-N	220	6	1394

概要仕様

写真：BOXDT-A105
※フタの裏にパッキンを貼りつけております。

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	穴加工対応	仕様	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

BOXD-A80	100	105	50	特注のみ対応	穴有り窓有り　DINレール取外し不可	10	1個	5,560円( 6,116円 )	在庫品1日目当日出荷可能
BOXD-A105	125	105	50	特注のみ対応	穴有り窓有り　DINレール取外し不可	10	1個	5,900円( 6,490円 )	在庫品1日目当日出荷可能
BOXD-A120	140	105	50	特注のみ対応	穴有り窓有り　DINレール取外し不可	10	1個	6,240円( 6,864円 )	在庫品1日目当日出荷可能
BOXDF-A120	140	125	95	特注のみ対応	穴有り窓有り　DINレール取外し不可	10	1個	12,580円( 13,838円 )	在庫品1日目当日出荷可能
BOXDF-A220	240	125	95	特注のみ対応	穴有り窓有り　DINレール取外し不可	10	1個	16,200円( 17,820円 )	在庫品1日目当日出荷可能
BOXDT-A80	100	105	50	特注のみ対応	穴有り窓無し　DINレール取外し不可	10	1個	5,330円( 5,863円 )	在庫品1日目当日出荷可能
BOXDT-A105	125	105	50	特注のみ対応	穴有り窓無し　DINレール取外し不可	10	1個	5,650円( 6,215円 )	在庫品1日目当日出荷可能
BOXDT-A120	140	105	50	特注のみ対応	穴有り窓無し　DINレール取外し不可	10	1個	5,990円( 6,589円 )	在庫品1日目当日出荷可能
BOXDT-A150	170	105	50	特注のみ対応	穴有り窓無し　DINレール取外し不可	10	1個	6,810円( 7,491円 )	在庫品1日目当日出荷可能
BOXDT-A220	240	105	50	特注のみ対応	穴有り窓無し　DINレール取外し不可	10	1個	7,940円( 8,734円 )	在庫品1日目当日出荷可能
BOXDT-A255	275	125	50	特注のみ対応	穴有り窓無し　DINレール取外し不可	10	1個	10,130円( 11,143円 )	在庫品1日目当日出荷可能
BOXDT-A290	310	125	50	特注のみ対応	穴有り窓無し　DINレール取外し不可	10	1個	11,360円( 12,496円 )	在庫品1日目当日出荷可能
BOXDT-A360	380	125	50	特注のみ対応	穴有り窓無し　DINレール取外し不可	10	1個	12,960円( 14,256円 )	在庫品1日目当日出荷可能
BOXDTF-A120	140	125	95	特注のみ対応	穴有り窓無し　DINレール取外し不可	10	1個	8,410円( 9,251円 )	在庫品1日目当日出荷可能
BOXDTF-A220	240	125	95	特注のみ対応	穴有り窓無し　DINレール取外し不可	10	1個	11,200円( 12,320円 )	在庫品1日目当日出荷可能

基本情報

フタをネジ止めするタイプの中継ボックス。DINレール付きで幅広い用途にご利用可能です。

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。

【ココが特長】
DINレール付タイプの中継用ボックスです！

●フタをネジ止めするタイプの中継ボックスです。
●フタは「窓あり」と「窓なし」の2タイプから選択できます。
●DIN規格35mmレールを取付けています。
【ご注意】
・本体は防水・防塵構造ではありません。
・DINレールは溶接しているため、取り外しは出来ません。
・表面処理は粉体塗装（近似マンセル値：塗装色5Y7/1）になります。

外形図

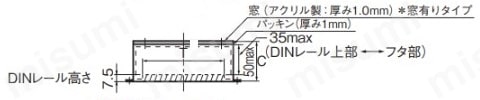

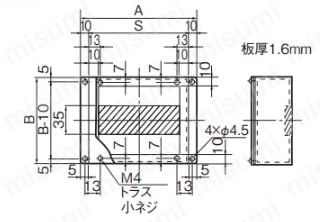

外形図（低背タイプ）		（単位：mm）
		※A寸法が220～の蓋は6点止めになります。

	※斜線部DINレール取付

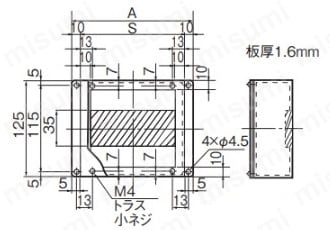

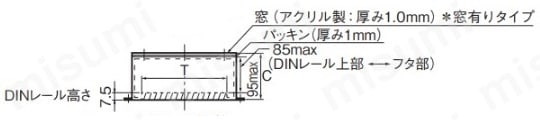

外形図（深底タイプ）		（単位：mm）
		※A寸法が220～の蓋は6点止めになります。

	※斜線部DINレール取付

穴有りタイプの穴加工寸法図			（単位：mm）
BOXD-A80 BOXDT-A80		BOXD-A105 BOXDT-A105
	各穴膜付きグロメット付き		各穴膜付きグロメット付き

BOXD-A120 BOXDT-A120		BOXDT-A150
	各穴膜付きグロメット付き		各穴膜付きグロメット付き

BOXDT-A220		BOXDT-A255
	各穴膜付きグロメット付き		各穴膜付きグロメット付き

BOXDT-A290		BOXDT-A360
	各穴膜付きグロメット付き		各穴膜付きグロメット付き

BOXDF-A120 BOXDTF-A120		BOXDF-A220 BOXDTF-A220
	各穴膜付きグロメット付き		各穴膜付きグロメット付き
