【刻印無料】銘板（アクリル/アルミ）

【刻印無料】銘板（アクリル/アルミ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
  • 値下げ
評価 4.3平均満足度4.3この商品のレビューをみる（8件） この商品のFAQをみる(6件)

ミスミ

ミスミ

通常価格(税別)
 -
税込価格
 -
通常出荷日
5日目～
複数の彫刻銘板をWeb上で設計し、一括で型番を発行することができ、アクリル製とアルミ製から選ぶことが可能な銘板です。

規格表

【ココが特長】
Web設計銘板のご利用で、下記項目（①②③④）毎の一括型番発行が可能です。
①タイトル銘板
②ネームプレートとダルマ銘板
③スナップスイッチ銘板とスイッチ記名板
④ネームプレート（アルミ）
【 Web設計銘板ご利用に関するご注意】
①②③④の商品を同時に設計することはできません。同一項目内で設計を完了ください。
Web設計銘板の操作方法及び注意事項は下記の「共通仕様」タブをご参照ください。
設計内容が正しくない場合、弊社より再設計をお願いする場合がございますのでご了承ください。
Web設計銘板はコチラから
Web銘板 / アクリル彫刻銘板:関連画像
【基本仕様】
シリーズタイトル銘板ネームプレートダルマ銘板スナップスイッチ銘板スイッチ記名板ネームプレート
タイプTLA·TLBTZA·TZBDRMA·DRMBSZA·SZBPZA·PZBAZA·AZB
材質透明アクリル(裏面白地塗装)アクリル(乳白色)アルミニウム
難燃規格ー94-HBー
厚さ2.0mm(L寸150〜290mm)
3.0mm(L寸300〜400mm)		2.0mm
(TZA H寸5.0mmは1.0mm)		2.0mm2.0mm1.0mm0.8mm
加工方法裏面からの彫刻・墨入れ表面からの彫刻・墨入れ
書体丸ゴシック体 ※1
文字色黒／赤 ※2
文字配列H／L寸センター振分けH／L寸センター振分けF／W寸センター振分け下記図面参照H／L寸センター振分けH／L寸センター振分け
裏面
両面テープ
有無		両面テープ貼付け
(※左右取付穴2-φ3.5を開ける
場合は両面テープなし)		両面テープ貼付けなしなしなし両面テープ貼付け
加工可能文字日本語版キーボードで入力できる文字　※Web設計銘板で保存できる文字のみ ※3
[ ! ] ※1. 記載以外の書体は標準対応しておりません。
※2. 何れか一色でのご指定となります。
※3. 全角文字のみとなります。
何れも、特注対応しておりません。
[ ! ] 下地色は白のみとなります。

選定サポート情報：ボックス

この商品のFAQをみる

販売終了

型番

規格表の型番を入力しエンターキーを押してください

※本商品の価格は下記の情報と異なる場合がございます。正しい価格はＷＯＳにてご確認ください。

概要仕様
外形図

タイトル銘板

 （単位：mm）

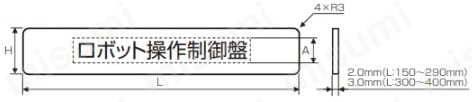

TLAタイプ（文字一段）■左右取付穴オプション

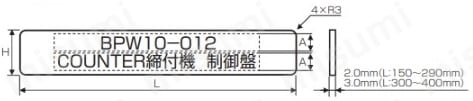

TLBタイプ（文字二段）

ネームプレート・ダルマ銘板

 （単位：mm）
ネームプレート
TZAタイプ（文字一段）TZBタイプ（文字二段）
Web銘板 / アクリル彫刻銘板:外形図Web銘板 / アクリル彫刻銘板:外形図
ダルマ銘板
DRMAタイプ
（文字一段）		DRMBタイプ
（文字二段）
Web銘板 / アクリル彫刻銘板:外形図Web銘板 / アクリル彫刻銘板:外形図

スナップスイッチ銘板・スイッチ記名板

 （単位：mm）
スナップスイッチ銘板
SZAタイプSZBタイプ
Web銘板 / アクリル彫刻銘板:外形図Web銘板 / アクリル彫刻銘板:外形図
スイッチ記名板
PZAタイプ（文字一段）PZBタイプ（文字二段）
Web銘板 / アクリル彫刻銘板:外形図Web銘板 / アクリル彫刻銘板:外形図
共通事項
[ ! ] 加工文字のプレビュー機能はございません。
お見積書画面の設計詳細項目にて、加工文字等のご確認が可能です。
Web見積方法は（>>こちら）
タイトル銘板
銘板サイズ・加工可能文字数
■タイトル銘板　TLA・TLBタイプ
（単位：mm）
タイプL
H		150160170180190200210220230240250260270280290300310320330340350360370380390400標準文字
高さA
TLA1510101112121314141516171718191920212223232424252627279
20889101011121213131415151616171818191920202121222212
2567788991010111112121313141415151616171718181915
3056677888991010111111121213131414151515161618
3555566777889991010101111121212131314141421
404455566677788899910101011111112121225
454455566677788899910101011111112121225
503344455566677788899910101011111130
TLB1514151617181920212223242526272829303132333435363738395
2013141515161718192021222324252526272829303132333435356
2511121313141516171718192021212223242525262728292930317.5
3010101112121314141516171718191920212222232424252627279
35889101111121313141515161717181919202021222223242410.5
40889101011121213131415151616171818191920202121222212
45889101011121213131415151616171818191920202121222212
5067788991010111112121313141415151616171718181915
■左右取付穴（2-φ3.5）追加オプション
オプション料金＋60円
ネームプレート・ダルマ銘板
銘板サイズ・加工可能文字数
■ネームプレート　TZA・TZBタイプ
（単位：mm）
タイプL
H		101520253035404550556065707580859095100標準文字
高さA
TZA5479111315171921−−−−−−−−−−3
8−34689111315171921232426283032334
10−34679111214151719212122242628294.5
12−24578101113141516181920222325275
15−24578101113141516181920222325275
20−24578101113141516181920222325275
TZB12−34689111315171921232426283032334
15−34679111214151719212122242628294.5
20−24578101113141516181920222325275
（単位：mm）
■ダルマ銘板　DRMA・DRMBタイプ
タイプサイズ(単位：mm)加工可能
文字数		標準文字
高さA		自重(g)
φDWHC(F)
DRMA2222.530402513843
DRMA2525.5354527.51494.54
DRMA3030.5405030141055
DRMB2222.530402513843
DRMB2525.5354527.51494.54
DRMB3030.5405030141055



特注お見積もりについて
・上記仕様および寸法に該当しない製作可否のご相談を承っています。
   標準品ではない形で作れるか、文字数を3段にできるか、など。
FAXでご注文の場合
■TZA15-20-ご希望の文字
■赤文字の場合
　赤文字での注文は末尾に「-CC」をつけてください。
　ご注文例）TZA15-20-ご希望の文字-CC
■2段でご注文の場合
　上段と下段の間にハイフン（/）をつけてください。
　ご注文例）TZA15-90-(上段)ご希望の文字/(下段)ご希望の文字
 Web設計銘板のご利用方法
■ご注意ください。
Web設計銘板にて取得された型番以外でご注文された場合、ご注文は無効となります。
ご注文確定後に無効のご連絡をさせていただく場合がございますので、予めご了承ください。
日本語・英数字以外の言語や機種依存文字は製作データが文字化けするため、製作いたしかねます。
ご希望の際は、ボックス見積りセンターへ図面を送付ください。
ボックス見積りセンター　mail:box@misumi.co.jp

Web設計銘板のご利用方法
Web銘板 / アクリル彫刻銘板:外形図
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【刻印無料】銘板（アクリル/アルミ）

【刻印無料】銘板（アクリル/アルミ）

    アルミ銘板（高温注意）

    アルミ銘板（高温注意）

      IM アクリル銘板(別作)2段彫り 縦12×横30mm×2t

      IM アクリル銘板(別作)2段彫り 縦12×横30mm×2t

        アルミ銘板 補助事業プレート 45×200×0.8 4-Φ3

        アルミ銘板 補助事業プレート 45×200×0.8 4-Φ3

          レーザープリンタ用セルフラミネートラベル S100X150YFJ

          レーザープリンタ用セルフラミネートラベル S100X150YFJ

            240x80mm 室名板

            240x80mm 室名板

              モータ内蔵コンベヤ用銘板板

              モータ内蔵コンベヤ用銘板板

                短冊銘板

                短冊銘板

                  IM メガネ銘板（押しボタン／セレクトスイッチ）

                  IM メガネ銘板（押しボタン／セレクトスイッチ）

                    ガススプリング用銘板

                    ガススプリング用銘板

                      刻印用アルミプレート

                      刻印用アルミプレート

                        スナップスイッチ用銘板

                        スナップスイッチ用銘板

                          押ボタンスイッチA22 スイッチ用銘板

                          押ボタンスイッチA22 スイッチ用銘板
                            メーカー ミスミ アイマーク アイマーク アイマーク パンドウイット エスコ ミスミ アイマーク アイマーク ミスミ アイマーク アイマーク オムロン
                            通常価格 - 2,458円～ 1,000円 12,686円 43,814円 2,260円 1,820円 557円～ 279円～ - 1,989円～ 879円 80円～
                            通常出荷日 5日目～   1日目   7日目   9日目   25日目   1日目   当日出荷可能 5日目   1日目～   1日目～   お見積り   1日目   1日目～   在庫品1日目   当日出荷可能

                            【刻印無料】銘板（アクリル/アルミ）のレビュー

                            評価 4.3 平均満足度：4.3 8件のレビュー
                            1. 星５
                              38%
                            2. 星４
                              63%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            和英併記銘板
                            評価 5.0満足度：5.02016/05/06
                            左・右振分け銘板で文字バランスが崩れたものを設計したのですが、
                            発注後にTELにてご指摘頂き、修正まで対応してもらいました。
                            ご親切に対応頂き感謝致します。

                            もっと読む 閉じる

                            10人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            操作スイッチの名称用
                            評価 4.0満足度：4.02018/09/25
                            短納期で入手できるため便利です。価格も安価です。ただし文字数がもう少し多ければとは思います。

                            もっと読む 閉じる

                            6人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            制御盤の銘板
                            評価 5.0満足度：5.02019/10/01
                            1個～依頼可能なので、他で製作するより安価でした。
                            サイズも使用したいものが選定できました。
                            納期がもう少し早くなると助かります。

                            もっと読む 閉じる

                            4人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            操作機器の銘板
                            評価 4.0満足度：4.02025/01/29
                            アクリル板の幅長さのカット面の角部が鋭利なので、赤チン災害が発生します。カット角部の面取り仕様はありますか？

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            盤製作
                            評価 4.0満足度：4.02024/08/22
                            サイズも文字数も選べて1枚から製作できるので使いやすいです。記号に±があると良いのですが。。。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            8件全て見る

                            よくあるご質問（FAQ）

                            Q 空白を入れたいときはどうすればよいですか。
                            A
                            入力可能文字につきましては商品ページの共通仕様をご確認ください。
                            https://jp.misumi-ec.com/vona2/detail/110500154050/?KWSearch=%e9%8a%98%e6%9d%bf%20%e3%82%a2%e3%82%af%e3%83%aa%e3%83%ab&searchFlow=results2products
                            Q アクリル彫刻銘板について素材のみで購入は出来ますか。
                            A
                            素材のみでの提供は行っておりません。
                            Q スナップスイッチ銘板の穴径は変更できますか。
                            A
                            12.5mmのみの展開になります。
                            Q 過去にWEB設計銘板で設計した内容はどこで確認できますか。
                            A
                            WEB設計銘板の銘板設計キャビネットから確認ができます。
                            Q ネームプレートとタイトルの違いを教えてください。
                            A
                            外形図、文字入れ数の違いがございます。詳しくは商品仕様をご確認ください。
                            Q DRMA型で、文字の位置を変更することはできますか。
                            A
                            文字の位置は上側のみの為、変更することはできません。
