【穴加工無料】ステンレスフリーサイズ制御ボックス 2点ネジ止め FSUSDシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）この商品のFAQをみる(3件)

通常価格(税別): -

税込価格: -

3辺指定可能なフリーサイズ、2点ネジ止めタイプのステンレス製ボックス！

詳細情報を確認する

規格・仕様：

ステンレス
フリーサイズ

用途：

制御・中継
材質：

ステンレス
穴加工対応：

Web設計対応
開閉形状：

ネジ止め
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（本体）(mm)：

1.5
板厚（扉・カバー）(mm)：

1.5
板厚（中板）(mm)：

2.3
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ

型番

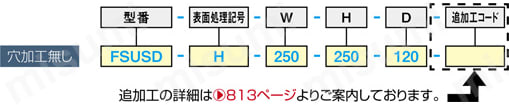

FSUSD-M-[200-700/1]-[200-800/1]-[100-350/5] 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.5	SUS304
本体	t1.5	SUS304
中板	2.3mm	高耐食溶融めっき鋼板

サイズ	範囲	単位
W（幅）	200～700mm	1mm
H（高さ）	200～800mm	1mm
D（奥行）	100～350mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	Hが600以上はネジ3点止め

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

お手持ちの穴加工図面で特注見積お受けします！
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

規格表

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～700
100～135	200～299	○	○	○	○	○
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
140～155	200～299	○	○	○	○	○
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
160～195	200～299	×	○	○	○	○
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
200～245	200～299	×	○	○	○	○
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
250～295	200～299	×	×	○	○	○
	300～399	×	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
300～350	200～299	×	×	○	○	○
	300～399	×	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○

D≦W、D≦Hの場合のみ製作可能

概要仕様

穴加工サービス標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2~29.9	0.1	+0.50
30~60	1.0	+0.70
61~120	1.0	+1.00
121~	1.0	+1.00

■角穴加工公差

角穴サイズ	5~30	31~60	60~120	121~
（mm）
公差	+0.50	+0.70	+1.00	+1.00
（mm）

[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FSUSD-M-[200-700/1]-[200-800/1]-[100-350/5]

1個

-( - )

5日目

詳細情報

基本情報

基本情報

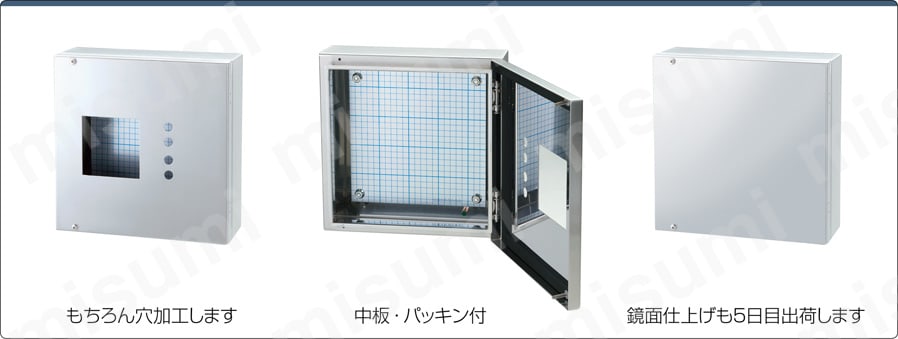

3辺指定可能なフリーサイズ、2点ネジ止めタイプのステンレス製ボックス！

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ

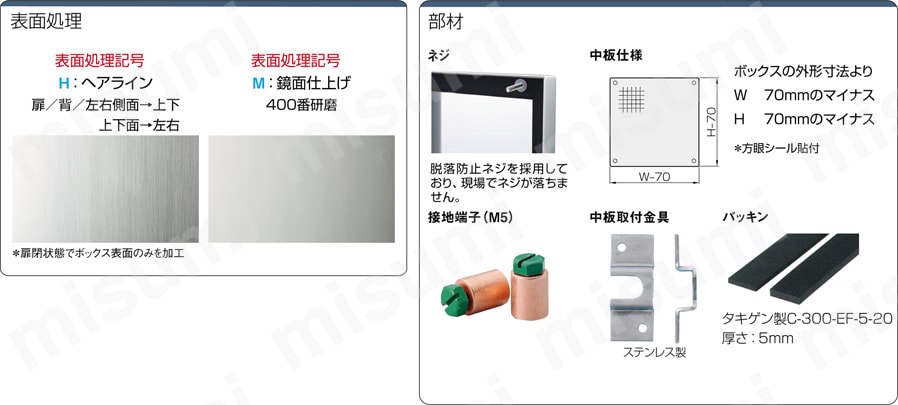

●脱落防止ネジでスムーズに開閉可能。
●表面処理はヘアラインと鏡面仕上げから選択可能。
●お客様の声を元に、水抜き穴を無くしました。
●ステンレスタイプのウレタン付ケーブルクランプ（KSUS）は　コチラ

内側キズについて（写真A）
●製品過程で内側に写真のような傷がつくことがございますが内側の傷は補修対象外です。
溶接痕について（写真B）
●外側に溶接痕が発生します。
●中板取付金具、接地端子など溶接を実施した面の裏側に写真のような溶接痕が発生します。

外形図は、こちらをご確認ください。
穴加工有効寸法は、こちらをご確認ください。

技術情報

カタログ

商品TOP

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
