【穴加工無料】ステンレスフリーサイズ中継ボックス 4点ネジ止め FSUSTMシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

3辺指定可能なフリーサイズ、4点ネジ止めタイプのステンレス製ボックス！

詳細情報を確認する

規格・仕様：

ステンレス
フリーサイズ

用途：

制御・中継
材質：

ステンレス
穴加工対応：

Web設計対応
開閉形状：

ネジ止め
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（本体）(mm)：

1.5
板厚（扉・カバー）(mm)：

1.5
板厚（中板）(mm)：

2.3
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ

選定サポート情報：ボックス

型番

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.5	SUS304
本体	t1.5	SUS304
中板	2.3mm	高耐食溶融めっき鋼板

サイズ	範囲	単位
W（幅）	200～700mm	10mm
H（高さ）	200～800mm	10mm
D（奥行）	100～350mm	10mm

備考	D≦W、D≦Hの場合のみ製作可能
	Hが600以上はネジ6点止め
	防水、耐塵仕様ではありません。(IP規格非対応)※

[ ! ]※屋外使用の場合は、スチール・ステンレスボックスの
絞込み条件「保護機能(耐環境性)」より選定ください。

[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。
[ ! ] 3DCADデータのご用意はございません。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！

規格表

型番

−

穴加工

−

表面処理

−

追加工コード

−

穴加工コード

穴加工無し

標準品

FSUSTM

−

250

−

250

−

120

表面処理

FSUSTM

−

250

−

250

−

120

−

穴加工有り

表面処理

FSUSTM

−

250

−

250

−

120

−

WB□□□□□□□□□□

追加工の詳細は（>>こちら）よりご案内しております。

【穴加工無料】ステンレスフリーサイズ中継ボックス 4点ネジ止め FSUSTMシリーズ:関連画像

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

表面処理「H」は下記価格表の価格どおり。
表面処理「M」は下記価格表の価格の1.25倍となります。

「×」部は製作不可です。

D	H	W
D	H	200～290	300～390	400～490	500～590	600～700
100～130	200～290	○	○	○	○	○
	300～390	○	○	○	○	○
	400～490	○	○	○	○	○
	500～590	○	○	○	○	○
	600～690	○	○	○	○	○
	700～800	○	○	○	○	○
140～150	200～290	○	○	○	○	○
	300～390	○	○	○	○	○
	400～490	○	○	○	○	○
	500～590	○	○	○	○	○
	600～690	○	○	○	○	○
	700～800	○	○	○	○	○
160～190	200～290	×	○	○	○	○
	300～390	○	○	○	○	○
	400～490	○	○	○	○	○
	500～590	○	○	○	○	○
	600～690	○	○	○	○	○
	700～800	○	○	○	○	○
200～240	200～290	×	○	○	○	○
	300～390	○	○	○	○	○
	400～490	○	○	○	○	○
	500～590	○	○	○	○	○
	600～690	○	○	○	○	○
	700～800	○	○	○	○	○
250～290	200～290	×	×	○	○	○
	300～390	×	○	○	○	○
	400～490	○	○	○	○	○
	500～590	○	○	○	○	○
	600～690	○	○	○	○	○
	700～800	○	○	○	○	○
300～350	200～290	×	×	○	○	○
	300～390	×	○	○	○	○
	400～490	○	○	○	○	○
	500～590	○	○	○	○	○
	600～690	○	○	○	○	○
	700～800	○	○	○	○	○

[ ! ] D≦W、D≦Hの場合のみ製作可能
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。

概要仕様


折り返しなしの構造	もちろん穴加工します	鏡面仕上げも5日目出荷します

表面処理

表面処理記号 H：ヘアライン扉／背／左右側面→上下上下面→左右	表面処理記号 M：鏡面仕上げ 400番研磨

※扉閉状態でボックス表面のみを加工

穴加工サービス

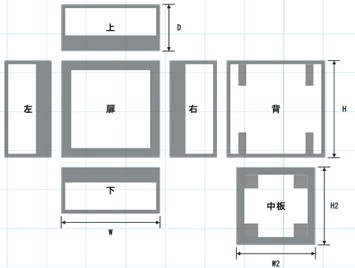

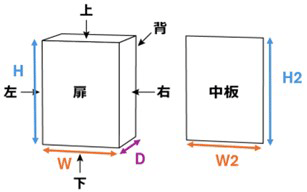

立体図、展開図

■立体図	■展開図
※1　黒矢印は扉の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
・ボックス本体の加工面は全て外から見た図となります	・中板は扉側から見た図面となります・グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります）

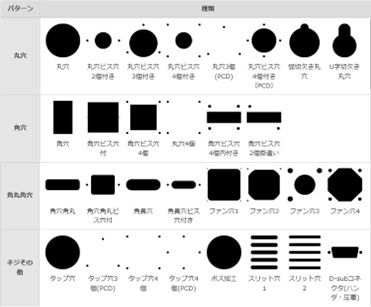

■穴加工パターン

[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、穴種類、穴位置は穴加工サービス上で編集可能ですが、BOXの外寸、色、
追加工の変更はできません。型番選定画面に戻ってから再設計をお願いします。

加工穴標準公差

■丸穴加工公差

丸穴サイズ（mm）	サイズ指定単位（mm）	公差（mm）
2~29.9	0.1	+0.50
30~60	1.0	+0.70
61~120	1.0	+1.00
121~	1.0	+1.00

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5~30	+0.50
31~60	+0.70
60~120	+1.00
121~	+1.00

[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
（一部溶接できない面があります）

■部材

中板			中板取付金具
材質：SPHC ボックス外径寸法：W-50mm ボックス外径寸法：H-50mm			材質：SPCC ステンレス製


※方眼シール貼付(同梱指定不可) ※中板サイズ変更不可

[ ! ] 中板はスチール製です。ステンレス製ご希望の場合は特注お見積りへご相談ください。
[ ! ] 接地端子取付ご希望の場合は、特注お見積りへご相談ください。
[ ! ] パッキンは貼付しておりません。

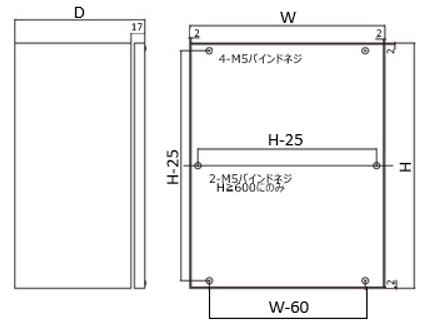

外形図

単位：mm

[ ! ] フタ止ねじ位置はW-60、H-25となります。

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	表面処理	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FSUSTM-H-[200-700/10]-[200-800/10]-[100-350/10]	200 ～ 700	200 ～ 800	100 ～ 350	ヘアライン	1個	-( - )	5日目
FSUSTM-M-[200-700/10]-[200-800/10]-[100-350/10]	200 ～ 700	200 ～ 800	100 ～ 350	鏡面調	1個	-( - )	5日目
