【穴加工無料】鉄製フリーサイズ制御ボックスネジ止めハンドル FSHシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

ネジ止めとハンドルを組合せ、頑丈な開閉構造のフリーサイズスチールボックス!

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途：

制御・中継
材質：

鉄
穴加工対応：

Web設計対応
開閉形状：

ハンドル
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（本体）(mm)：

1.6
板厚（扉・カバー）(mm)：

1.6
板厚（中板）(mm)：

2.3
代表規格：

なし
開閉形状詳細：

ハンドル+ネジ止め

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

選定サポート情報：ボックス

型番

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC

サイズ	範囲	単位
W（幅）	200～1200mm	1mm
H（高さ）	200～1000mm	1mm
D（奥行）	100～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	Wが800mm以上は両開き
	防水仕様ではありません。(IP規格非対応)※

※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。

外形図・詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工（例：貫通していない穴）、穴数が多く設計が困難な場合
・接地端子の増設、扉やパッキン等の部品単品、ボックスのサイズや中板の厚み変更をご希望の場合

お手持ちの穴加工図面で特注見積お受けします！

詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

規格表

		型番	-	穴加工	-	下地処理	-	W	-	H	-	D	-	塗装色	-	追加工コード	-	穴加工コード
穴加工無し	標準品	FSH					-	200	-	350	-	100	-	G	-	PD
穴加工無し	下地処理	FSH			-	NS	-	200	-	350	-	300
穴加工有り		FSH	-	PS			-	200	-	350	-	300	-	G			-	WB□□□□□□□□□

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 追加工詳細は>>こちら

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」のサイズは製作できません。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～699	700～799	800～899	900～1000	1001～1100	1101～1200
100～155	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
160～195	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
200～245	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
250～295	200～299	○	○	○	○	×	×	×	×	×	×
	300～399	○	○	○	○	○	×	×	×	×	×
	400～499	○	○	○	○	○	○	○	×	×	×
	500～599	○	○	○	○	○	○	○	○	○	○
	600～699	○	○	○	○	○	○	○	○	○	○
	700～799	○	○	○	○	○	○	○	○	○	○
	800～899	○	○	○	○	○	○	○	○	○	○
	900～1000	○	○	○	○	○	○	○	○	○	○
300～350	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	○	○	○	○	×	×	×	×	×
	400～499	×	○	○	○	○	○	○	×	×	×
	500～599	×	○	○	○	○	○	○	○	○	○
	600～699	×	○	○	○	○	○	○	○	○	○
	700～799	×	○	○	○	○	○	○	○	○	○
	800～899	×	○	○	○	○	○	○	○	○	○
	900～1000	×	○	○	○	○	○	○	○	○	○
355～400	200～299	×	×	×	×	×	×	×	×	×	×
	300～399	×	×	×	×	×	×	×	×	×	×
	400～499	×	×	○	○	○	○	○	×	×	×
	500～599	×	×	○	○	○	○	○	○	○	○
	600～699	×	×	○	○	○	○	○	○	○	○
	700～799	×	×	○	○	○	○	○	○	○	○
	800～899	×	×	○	○	○	○	○	○	○	○
	900～1000	×	×	○	○	○	○	○	○	○	○

[ ! ] D≦W、D≦Hの場合のみ製作可能
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。

穴加工サービス標準公差

加工穴標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.2
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5.0~30.0	±0.2
30.1~60.0	+0.3 -0.2
60.1~130	+0.3 -0.2
131~	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。
[ ! ] ボックス穴加工サービスで指定可能な加工については、サイズや形状問わず無料です。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。（溶接のみです）
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
　M4：Φ8、L12、ネジ深さ7.5mm
　M5：Φ10、L12、ネジ深さ6.8mm
　(一部溶接できない面があります)

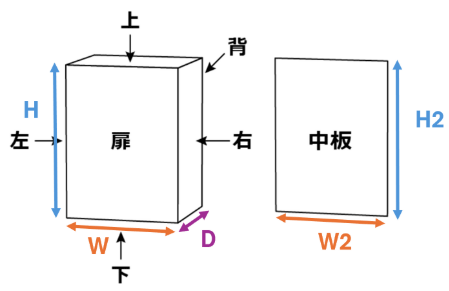

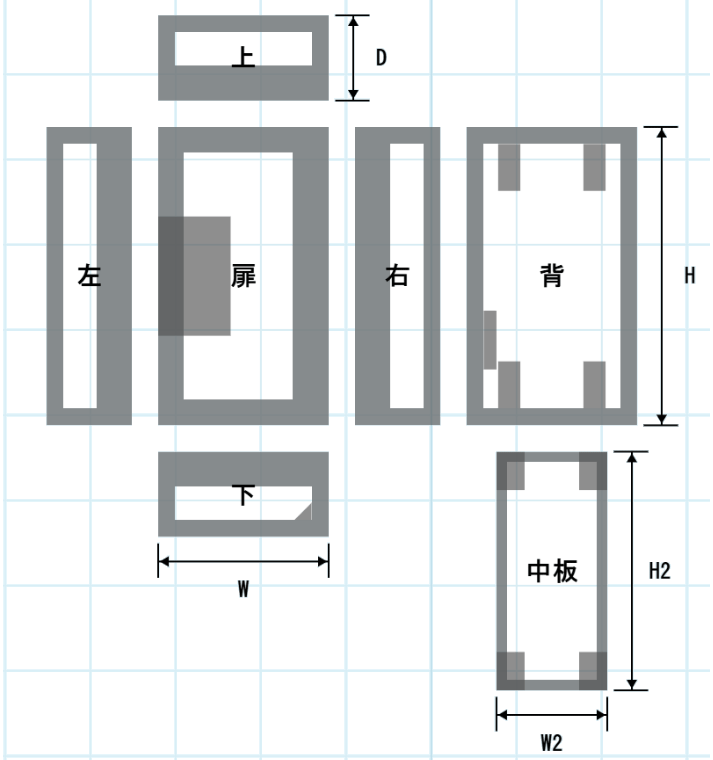

立体図、展開図

立体図	展開図（一例）
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

概要仕様

■塗装色

粉体塗装			下地処理

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	E 近似マンセル値 5Y8/1	NS ご購入後に指定色塗装される際はこちらが便利です。 [ ! ] 中板にも下処理がされております。下地処理についての詳細は>>こちら

[ ! ] 下地処理後に塗装しております。
[ ! ] 塗装色の変更は対応しておりません。

■部材

ハンドル	中板	接地端子（M8）	中板取付金具	パッキン
型番：MFL-110 キーNo.200（2個付属）	ボックス外形寸法：W-70mm ボックス外形寸法：H-70mm	ー	ー	材質：NR（天然ゴム）スポンジ厚さ：6mm
	※方眼シール貼付			※単品販売しておりません。 ※類似品は（>>こちら）

[ ! ] 方眼シールはWが871mm以上の場合、両端に貼り付けない部分が生じます。
[ ! ] 中板を固定するナットは付属します。
[ ! ] 接地端子は付属しておりません。追加工オプション：ETのご指定で、扉裏面に付きます。追加工詳細は>>こちら

■扉垂れ防止金具の溶接取付
W800mm以上の両開き仕様に「扉垂れ防止金具」の溶接取付を実施いたします。
左扉裏	右扉裏

[ ! ] 扉を閉める際、垂れ防止金具を本体折り返し部に乗せてください。
[ ! ] W800未満のサイズで追加工を希望の場合は、特注見積にてご依頼ください。

■扉開閉角度

[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。
(あくまでも参考であり、保証値ではございません)
内蝶番のため、平面壁に密着させても90度まで開閉可能です。
[ ! ] 扉取り外しは扉蝶番のピンを抜くことで可能ですが、再度扉を取り付けできなくなる可能性がございます。
(取り外した場合は、保証対象外となります。)

■使用方法

扉面上下ネジ止め	フランジ部にネジ穴あり	脱落防止ネジを採用

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	塗装色	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FSH-[200-1200/1]-[200-1000/1]-[100-400/5]-[E,G,K]	200 ～ 1200	200 ～ 1000	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	なし	10	1個	-( - )	3日目
