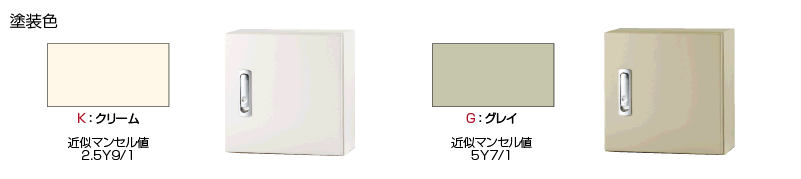

塗装色
クリーム（2.5Y9/1）

グレー（5Y7/1）
解除

CAD
2D
解除
出荷日
- すべて
- 5日以内
解除

仕様・寸法を表示する

追加工・オプション

ミスミ

【穴加工対応】鉄製固定サイズ制御ボックスハンドル SBOXシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 13,682円～ 52,360円

税込価格: 15,050円～ 57,596円

【穴加工対応】鉄製固定サイズ制御ボックスハンドル SBOXシリーズ

詳細情報を確認する

規格・仕様：

IP54
スチール
固定サイズ
粉体塗装

用途：

制御・中継
材質：

鉄
穴加工対応：

Web設計対応
開閉形状：

ハンドル
基板・中板：

鉄製
保護機能(耐環境性)：

IP54
板厚（本体）(mm)：

1.6
板厚（扉・カバー）(mm)：

1.6
板厚（中板）(mm)：

2.3
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
出荷日変更のお知らせ
2018年2月15日を持って出荷日を下記通り、変更させて頂きました。
穴加工無し：翌日出荷 → 5日目出荷
穴加工有り： 3日目出荷 → 7日出荷

選定サポート情報：ボックス

型番

未確定36件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t2.3	SPHC

[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。
3DCADデータご用意はございません。

【ボックス穴加工サービスのご案内】

スチール・ステンレスボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！

規格表

	型番	W	H	D	‐	塗装色	‐	穴加工	‐	穴加工コード
穴加工無し	SBOX303012				‐	K
穴加工有り	SBOX303012				‐	K	‐	PS	‐	WB□□□□□□□□□□

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご設計頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

型式	色	ボックスサイズ(単位：mm)			中板サイズ (単位：mm)		重量 (単位：kg)
型式	色	W	H	D	ヨコ	タテ	重量 (単位：kg)
SBOX303012	K (クリーム) G (グレイ)	300	300	120	220	220	7.1
SBOX304012		300	400	120	220	320	8.2
SBOX303016		300	300	160	220	220	7.7
SBOX304016		300	400	160	220	320	8.5
SBOX403016		400	300	160	320	220	8.9
SBOX404016		400	400	160	320	320	10.6
SBOX405016		400	500	160	320	420	13.1
SBOX304020		300	400	200	220	320	9.6
SBOX403020		400	300	200	320	220	9.0
SBOX404020		400	400	200	320	320	11.4
SBOX405020		400	500	200	320	420	14.0
SBOX406020		400	600	200	320	520	16.0
SBOX505020		500	500	200	420	420	15.9
SBOX506020		500	600	200	420	520	18.7
SBOX507020		500	700	200	420	620	21.6
SBOX508020		500	800	200	420	720	24.2
SBOX608025		600	800	250	520	720	30.6
SBOX609025		600	900	250	520	820	33.1

※ご注文の際は、型式と色の間にハイフンが必要です。
[ ! ] 上記寸法以外をご希望の場合は、特注お見積りへご相談ください。

概要仕様

■構成部品

接地端子	六角ボルトM8×12 2本
接地端子	バネ座金
中板取付金具	棒先六角ボルトM8×25(クロメート)
中板取付金具	フランジ付ナット
パッキン	EPDM

[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] ボックス内側、中板も同塗装色となります。中板のみの塗装、色指定、納品後の再塗装などは承っておりません。
[ ! ] 上記以外の塗装色は標準対応しておりません。標準色以外をご希望の場合は、下地処理を選定頂きお客様自身にて塗装をお願いしております。
[ ! ] 設計完了後の塗装色は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。

穴加工サービス

立体図、展開図

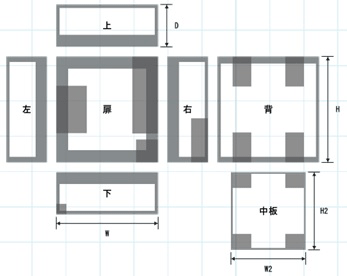

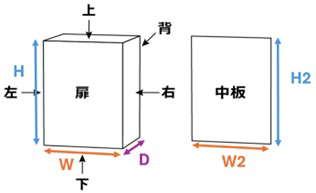

■立体図	■展開図
※1　黒矢印は扉の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
・ボックス本体の加工面は全て外から見た図となります	・中板は扉側から見た図面となります・グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります）

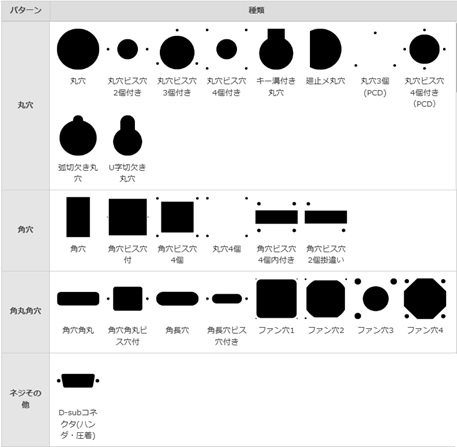

■穴加工パターン

[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
立体図、展開図から見た場合、立体図の「扉」では右下、展開図の「背」では右下が取付穴無しとなります。

加工穴標準公差

■丸穴加工公差

丸穴サイズ（mm）	サイズ指定単位（mm）	公差（mm）
2~31.9	0.1	±0.20
32~60	1.0	+0.4 -0.2
61~120	1.0	+0.4 -0.2
121~	1.0	+0.4 -0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5~30	±0.20
30.1~60	+0.3 -0.2
60.1~130	+0.3 -0.2
131~	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。

■部材

防水平面ハンドル		中板
キー型番：No.K200付属※		ボックス外形寸法：W-80mm ボックス外形寸法：H-80mm 取付穴：4箇所
※ミスミでは単品販売しておりません。

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	塗装色	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SBOX303012-G	300	300	120	グレー（5Y7/1）	1個	13,682円( 15,050円 )	5日目
SBOX303012-K	300	300	120	クリーム（2.5Y9/1）	1個	13,682円( 15,050円 )	5日目
SBOX303016-G	300	300	160	グレー（5Y7/1）	1個	14,784円( 16,262円 )	5日目
SBOX303016-K	300	300	160	クリーム（2.5Y9/1）	1個	14,784円( 16,262円 )	5日目
SBOX304012-G	300	400	120	グレー（5Y7/1）	1個	14,306円( 15,737円 )	5日目
SBOX304012-K	300	400	120	クリーム（2.5Y9/1）	1個	14,306円( 15,737円 )	5日目
SBOX304016-G	300	400	160	グレー（5Y7/1）	1個	16,192円( 17,811円 )	5日目
SBOX304016-K	300	400	160	クリーム（2.5Y9/1）	1個	16,192円( 17,811円 )	5日目
SBOX304020-G	300	400	200	グレー（5Y7/1）	1個	22,328円( 24,561円 )	5日目
SBOX304020-K	300	400	200	クリーム（2.5Y9/1）	1個	22,328円( 24,561円 )	5日目
SBOX403016-G	400	300	160	グレー（5Y7/1）	1個	16,192円( 17,811円 )	5日目
SBOX403016-K	400	300	160	クリーム（2.5Y9/1）	1個	16,192円( 17,811円 )	5日目
SBOX403020-G	400	300	200	グレー（5Y7/1）	1個	22,328円( 24,561円 )	5日目
SBOX403020-K	400	300	200	クリーム（2.5Y9/1）	1個	22,328円( 24,561円 )	5日目
SBOX404016-G	400	400	160	グレー（5Y7/1）	1個	20,363円( 22,399円 )	5日目
SBOX404016-K	400	400	160	クリーム（2.5Y9/1）	1個	20,363円( 22,399円 )	5日目
SBOX404020-G	400	400	200	グレー（5Y7/1）	1個	25,463円( 28,009円 )	5日目
SBOX404020-K	400	400	200	クリーム（2.5Y9/1）	1個	25,463円( 28,009円 )	5日目
SBOX405016-G	400	500	160	グレー（5Y7/1）	1個	23,377円( 25,715円 )	5日目
SBOX405016-K	400	500	160	クリーム（2.5Y9/1）	1個	23,377円( 25,715円 )	5日目
SBOX405020-G	400	500	200	グレー（5Y7/1）	1個	28,504円( 31,354円 )	5日目
SBOX405020-K	400	500	200	クリーム（2.5Y9/1）	1個	28,504円( 31,354円 )	5日目
SBOX406020-G	400	600	200	グレー（5Y7/1）	1個	31,625円( 34,788円 )	5日目
SBOX406020-K	400	600	200	クリーム（2.5Y9/1）	1個	31,625円( 34,788円 )	5日目
SBOX505020-G	500	500	200	グレー（5Y7/1）	1個	31,626円( 34,789円 )	5日目
SBOX505020-K	500	500	200	クリーム（2.5Y9/1）	1個	31,626円( 34,789円 )	5日目
SBOX506020-G	500	600	200	グレー（5Y7/1）	1個	33,539円( 36,893円 )	5日目
SBOX506020-K	500	600	200	クリーム（2.5Y9/1）	1個	33,539円( 36,893円 )	5日目
SBOX507020-G	500	700	200	グレー（5Y7/1）	1個	37,457円( 41,203円 )	5日目
SBOX507020-K	500	700	200	クリーム（2.5Y9/1）	1個	37,457円( 41,203円 )	5日目
SBOX508020-G	500	800	200	グレー（5Y7/1）	1個	41,429円( 45,572円 )	5日目
SBOX508020-K	500	800	200	クリーム（2.5Y9/1）	1個	41,429円( 45,572円 )	5日目
SBOX608025-G	600	800	250	グレー（5Y7/1）	1個	49,212円( 54,133円 )	5日目
SBOX608025-K	600	800	250	クリーム（2.5Y9/1）	1個	49,212円( 54,133円 )	5日目
SBOX609025-G	600	900	250	グレー（5Y7/1）	1個	52,360円( 57,596円 )	5日目
SBOX609025-K	600	900	250	クリーム（2.5Y9/1）	1個	52,360円( 57,596円 )	5日目

基本情報

【穴加工対応】鉄製固定サイズ制御ボックスハンドル SBOXシリーズ

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
出荷日変更のお知らせ
2018年2月15日を持って出荷日を下記通り、変更させて頂きました。
穴加工無し：翌日出荷 → 5日目出荷
穴加工有り： 3日目出荷 → 7日出荷

塗装をお客様が行なう場合に適した製品です
●フリーサイズでサイズが指定できるハンドルタイプのボックス
●穴加工の有無に関わらず5日目出荷。＊1
●納品後に上塗り塗装しやすい﹁下塗り塗装﹂まで実施。

（W+H）が1400mm以上の場合、すべて木枠での出荷となります。
（W+H）が2000mm以上の場合、中板を別梱包で発送します。

使用方法

使用例

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
