【穴加工無料】鉄製フリーサイズ中継ボックス 4点ネジ止め FSTMシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）この商品のFAQをみる(8件)

通常価格(税別): -

税込価格: -

3辺指定可能、ネジ止めタイプのフリーサイズスチール製小型中継ボックス！

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途：

制御・中継
材質：

鉄
穴加工対応：

Web設計対応
開閉形状：

ネジ止め
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（本体）(mm)：

1.6
板厚（扉・カバー）(mm)：

1.6
板厚（中板）(mm)：

1.6
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

選定サポート情報：ボックス

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t1.6	SPHC

サイズ	範囲	単位
W（幅）	200～700mm	10mm
H（高さ）	200～800mm	10mm
D（奥行）	100～400mm	10mm

備考	D≦W、D≦Hの場合のみ製作可能
	防水仕様ではありません。

外形図・詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・穴なし対応希望の場合や図面からのお見積りなど

規格表


		型番	-	穴加工	-	下地処理	-	W	-	H	-	D	-	塗装色※1	-	追加工コード	-	穴加工コード
穴加工無し	標準品	FSTM					-	200	-	200	-	100	-	E
穴加工無し	下地処理	FSTM	-			NS	-	200	-	200	-	100
穴加工有り		FSTM	-	PS			-	200	-	200	-	100	-	E	-	LW	-	WB□□□□□□□□□□

※1　下地処理をご注文の場合、塗装記号は不要です。

塗装記号
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

配送について
本商品に西濃運輸にに出荷いたします。
運送便に対する要望．ご質問は必ずご注文時に
QCTセンターにご連絡ください。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	200～290	300～390	400～490	500～590	600～700
100～130	200〜290	○	○	○	○	○
	300〜390	○	○	○	○	○
	400〜490	○	○	○	○	○
	500〜590	○	○	○	○	○
	600〜690	○	○	○	○	○
	700〜800	○	○	○	○	○
140～150	200〜290	○	○	○	○	○
	300〜390	○	○	○	○	○
	400〜490	○	○	○	○	○
	500〜590	○	○	○	○	○
	600〜690	○	○	○	○	○
	700〜800	○	○	○	○	○
160～190	200〜290	○	○	○	○	○
	300〜390	○	○	○	○	○
	400〜490	○	○	○	○	○
	500〜590	○	○	○	○	○
	600〜690	○	○	○	○	○
	700〜800	○	○	○	○	○
200～240	200〜290	○	○	○	○	○
	300〜390	○	○	○	○	○
	400〜490	○	○	○	○	○
	500〜590	○	○	○	○	○
	600〜690	○	○	○	○	○
	700〜800	○	○	○	○	○
250～290	200〜290	○	○	○	○	○
	300〜390	○	○	○	○	○
	400〜490	○	○	○	○	○
	500〜590	○	○	○	○	○
	600〜690	○	○	○	○	○
	700〜800	○	○	○	○	○
300～350	200〜290	×	×	×	×	×
	300〜390	×	○	○	○	○
	400〜490	×	○	○	○	○
	500〜590	×	○	○	○	○
	600〜690	×	○	○	○	○
	700〜800	×	○	○	○	○
360～400	200〜290	×	×	×	×	×
	300〜390	×	×	×	×	×
	400〜490	×	×	○	○	○
	500〜590	×	×	○	○	○
	600〜690	×	×	○	○	○
	700〜800	×	×	○	○	○

D≦W、D≦Hの場合のみ製作可能

■追加工取付位置

追加工	コード	追加工内容	加工詳細
1	BN	中板・中板取付金具無し	中板・中板取付金具無し
1	ＮＮ	中板のみ無し	中板のみ無し
2	HD	背面中板用方眼シール同梱	中板の方眼シールを貼り付けずに商品に同梱して出荷
	FW	フラットバー指定位置溶接	指定取付位置にフラットバーを溶接(4箇所)
	LW	L型アングル指定位置溶接	指定取付位置にL型アングルを溶接(4箇所)
	ET	扉裏面指定位置接地端子溶接	扉裏の指定取付位置に接地端子を溶接
	ZH	扉裏面指定位置図面ホルダー取付	指定取付位置にボスを溶接し図面ホルダーを取付出荷

[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
[ ! ] ボス溶接は内側凸加工です。

■追加工取付位置

FW取付位置
取付部分拡大背面から見た場合

LW取付位置
取付部分拡大背面から見た場合

[ ! ]取付位置のご指定はできません。
[ ! ]追加工FW,LWの詳細図面は（>>こちら）ET,ZHは（>>こちら）をご確認ください。

穴加工サービス標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.2
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ	5~30	30.1~60	60.1~130	131～
（mm）
公差	±0.2	+0.3	+0.3	+0.3
（mm）		-0.2	-0.2	-0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

立体図、展開図

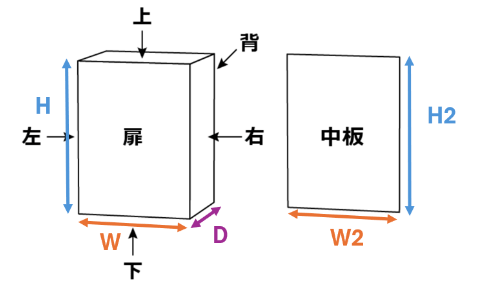

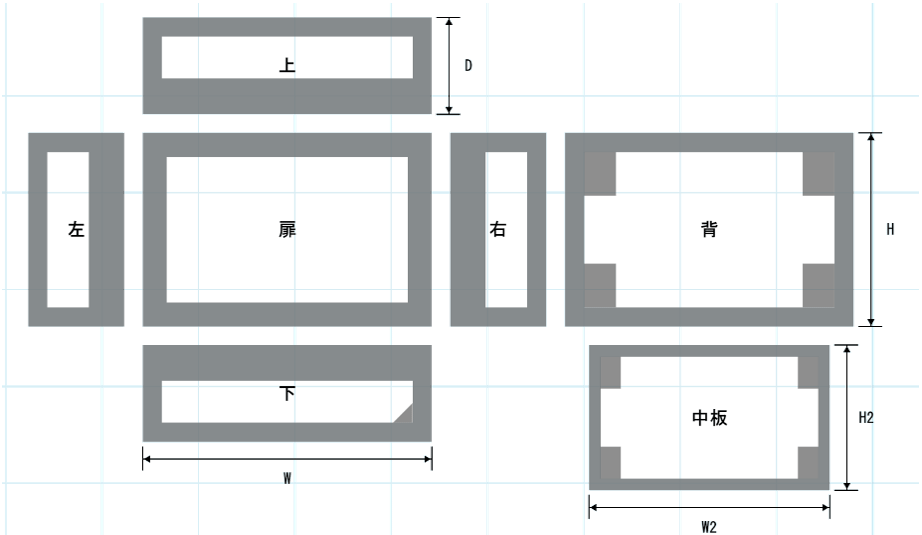

立体図 ※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です	展開図
加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。

概要仕様

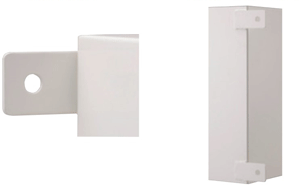

折り返し（水切）なし	穴加工にも対応します	ボックス固定用金具の溶接 [ ! ] 接地端子ご希望の場合は追加工-ETをご検討ください。追加工の詳細は（>>こちら）

塗装色

粉体塗装			下地処理

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	E 近似マンセル値 5Y8/1	NS ご購入後に指定色塗装される際はこちらが便利です。下地処理の詳細は（>>こちら）

[ ! ] 塗装色の変更は対応しておりません。

■部材

中板	中板取付金具	その他部材
ボックス外形寸法：W-50mm ボックス外形寸法：H-50mm 固定金具で取り付けされた状態で出荷します。	ー	■エッジング（扉裏保護用）材質：ナイロン6　色：乳白色本商品はパッキンが無いため、本体開口部の立ち上がりにエッジングを付けて出荷します。通常は4個。H≧600の場合は6個。 ■接地端子　標準では付属していません。 ■パッキン　付属しておりません。 ※各部材の単品販売はしておりません。

※方眼シール貼付 ※単品販売はしておりません。	※単品販売はしておりません。

[ ! ] 中板はW・H寸法のどちらかが601mm以上の場合、四方曲げになります。
[ ! ] 中板固定用金具はボックス本体に固定されています。外形図・詳細図は（>>こちら）

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	塗装色	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FSTM-[200-700/10]-[200-800/10]-[100-400/10]-[E,G,K]	200 ～ 700	200 ～ 800	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	なし	10	1個	-( - )	3日目
FSTM-NS-[200-700/10]-[200-800/10]-[100-400/10]	200 ～ 700	200 ～ 800	100 ～ 400	-	下地処理	10	1個	-( - )	3日目

基本情報

3辺指定可能、ネジ止めタイプのフリーサイズスチール製小型中継ボックス！

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
4点ネジ止めの中継ボックス
●外形寸法10mm単位指定の中継用ボックス。
●穴加工の有無に関わらず最短3日目出荷。＊1
●脱落防止ネジ（M5）を採用。
●中板含めた全7面にタップ加工可能です。

共通仕様

下地処理について

下地処理サービスのご案内

下地処理は塗装の密着性、耐食性、美観向上をはかるため塗装の下地として
最適です。商品に応じて2種類の処理を使用しております。

＜りん酸亜鉛皮膜処理＞

【穴加工無料】鉄製フリーサイズ中継ボックス 4点ネジ止め FSTMシリーズ：関連画像

＜鉄皮膜処理＞

梱包形態

付属品はボックス内部に同梱いたします。 ●制御盤ボックス（ハンドル） →パッキン、方眼シール（Fシリーズのみ）、カギ ●制御盤ボックス（ハンドル以外） →パッキン、方眼シール（Fシリーズのみ）

【ご注意】
[ ! ] ボックス内部にも下地処理を施しております。
[ ! ] 付属品はシリーズごとに異なります。各商品ページの部材表よりご確認ください。
[ ! ] FSTMシリーズにパッキンは付属しておりません。
取付けねじの長さが足りず、扉がねじ止めできなくなる可能性があるため、お客様でのパッキン貼り付けは推奨しておりません。

下塗り塗装との違い

	◆一部のシリーズで下塗りを採用しております。

	下塗りは「脱脂」「防錆」を目的とした途中工程の半製品となります。
	下塗りのまま放置すると変色し、サビの発生の原因となるため、下地処理と同様必ず上塗り塗装が必要となります。

近似マンセル値 2.5Y8.5/4	下塗り対応シリーズ	CUAシリーズ
		CUBシリーズ

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。
