高EMI対策 組立型ディスプレイケーブル
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 通常価格(税別)
- -
- 税込価格
- -
高EMI対策で長さ、組合せが自由に選べるディスプレイケーブル。【特長】・RGB...
-
- 種類：
- ケーブル
-
- 仕上がり外径(mm)：
- 6.8
-
- ケーブル規格：
- UL20276
-
- 色：
- 黒
商品仕様
規格表
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
タイプのみ）
ATC-＊＊＊＊
WEB
| タイプ | 外形イメージ図 | CN1−CN2 | 指定長（m） | ||
| DPCL （フェライトコア無） DPCLF （フェライトコア付） | ストレート コネクタ両端 |  | P−P | （オスーオス） | 0.5 ～ 50 0.5m 毎に 指定可 |
| P−S | （オスーメス） | ||||
| S−S | （メスーメス） | ||||
Aアングルコネクタ両端
|  | PA−PA | （オスーオス） | ||
| PA−SA | （オスーメス） | ||||
| SA−SA | （メスーメス） | ||||
Bアングルコネクタ両端
| PB−PB | （オスーオス） | |||
| PB−SB | （オスーメス） | ||||
| SB−SB | （メスーメス） | ||||
| ストレート～Aアングル |  | P−PA | （オスーオス） | ||
| S−SA | （メスーメス） | ||||
| ストレート～Bアングル | P−PB | （オスーオス） | |||
| S−SB | （メスーメス） | ||||
概要仕様
型番リスト
- 表示件数:
| 型番 |
コネクタタイプ CN1 |
コネクタタイプ CN2 |
CN1コネクタ向 |
CN2コネクタ向 |
フェライトコア |
CN1アングルタイプ |
CN2アングルタイプ |
指定長(m) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
VGAオス
|
VGAオス
|
ストレート
|
レフトアングル(L)
|
なし
|
ストレート
|
Aタイプ
|
0.5 ～ 50
| 10 | 1個 | -( -
) | 3日目 | |
VGAオス
|
VGAオス
|
レフトアングル
|
レフトアングル(L)
|
なし
|
Aタイプ
|
Aタイプ
|
0.5 ～ 50
| 10 | 1個 | -( -
) | 3日目 | |
VGAオス
|
VGAメス
|
レフトアングル
|
レフトアングル(L)
|
なし
|
Aタイプ
|
Aタイプ
|
0.5 ～ 50
| 10 | 1個 | -( -
) | 3日目 | |
VGAメス
|
VGAメス
|
ストレート
|
レフトアングル(L)
|
なし
|
ストレート
|
Aタイプ
|
0.5 ～ 50
| 10 | 1個 | -( -
) | 3日目 | |
VGAメス
|
VGAメス
|
レフトアングル
|
レフトアングル(L)
|
なし
|
Aタイプ
|
Aタイプ
|
0.5 ～ 50
| 10 | 1個 | -( -
) | 3日目 | |
VGAオス
|
VGAオス
|
ストレート
|
レフトアングル(L)
|
あり
|
ストレート
|
Aタイプ
|
0.5 ～ 50
| 10 | 1個 | -( -
) | 3日目 | |
VGAオス
|
VGAオス
|
レフトアングル
|
レフトアングル(L)
|
あり
|
Aタイプ
|
Aタイプ
|
0.5 ～ 50
| 10 | 1個 | -( -
) | 3日目 | |
VGAオス
|
VGAメス
|
レフトアングル
|
レフトアングル(L)
|
あり
|
Aタイプ
|
Aタイプ
|
0.5 ～ 50
| 10 | 1個 | -( -
) | 3日目 | |
VGAメス
|
VGAメス
|
ストレート
|
レフトアングル(L)
|
あり
|
ストレート
|
Aタイプ
|
0.5 ～ 50
| 10 | 1個 | -( -
) | 3日目 | |
VGAメス
|
VGAメス
|
レフトアングル
|
レフトアングル(L)
|
あり
|
Aタイプ
|
Aタイプ
|
0.5 ～ 50
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
高EMI対策で長さ、組合せが自由に選べるディスプレイケーブル。
【特長】

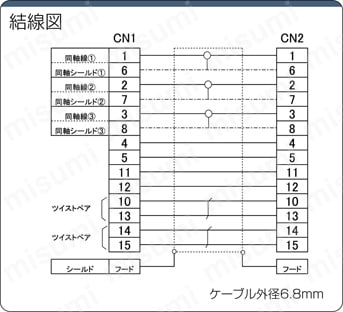

・RGB用線は同軸線を使用した高解像度ケーブル。
・1280×1024クラス（50mまで）。
・ご使用環境にあわせてストレート、アングルコネクタタイプを組合わせ可。

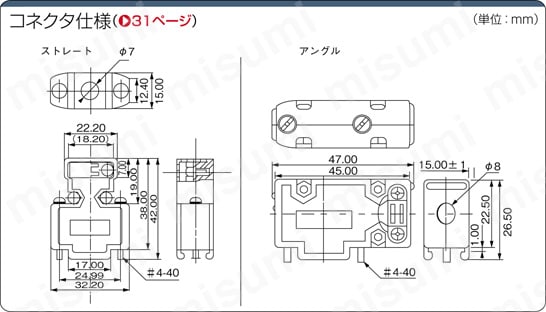

・アングルコネクタ（15mm×30mm）なら穴加工の小径化に貢献。
・最短0.5ｍ～最長50ｍまで、0.5ｍごとに長さを指定可能。
・フードはDDK社製17JE-09シリーズを採用。
・オプションでフェライトコアの取付可能
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
