【穴加工無料】鉄製フリーサイズ制御ボックスサイドハンドル水切りなし FSEシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

3辺指定可能、サイドハンドルで広く使用できるフリーサイズのスチールボックス！

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途：

制御・中継
材質：

鉄
穴加工対応：

Web設計対応
開閉形状：

サイドハンドル
基板・中板：

鉄製
保護機能(耐環境性)：

無
板厚（本体）(mm)：

1.6
板厚（扉・カバー）(mm)：

1.6
板厚（中板）(mm)：

1.6
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

選定サポート情報：ボックス

型番

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t1.6	SPHC

サイズ	範囲	単位
W（幅）	200～700mm	1mm
H（高さ）	200～800mm	1mm
D（奥行）	100～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	防水、耐塵仕様ではありません。(IP規格非対応)※

[ ! ]※屋外使用の場合は、スチール・ステンレスボックスの
絞込み条件「保護機能(耐環境性)」より選定ください。

外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。3DCADデータご用意はございません。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！

規格表

		型番	-	穴加工	-	表面処理	-	W	-	H	-	D	-	塗装色	-	追加工コード	-	穴加工コード
穴加工無し	標準品	FSE	-					300	-	400	-	200	-	E
穴加工無し	表面処理	FSE	-			NS	-	300	-	400	-	200
穴加工有り	表面処理	FSE	-	PS	-	NS	-	300	-	400	-	200	-			FW	-	WB□□□□□□□□□□
下地処理(NS)をご注文の場合は塗装記号は不要です。														↑
追加工の詳細は（>>こちら）をご確認ください。

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご設計頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～700
100～135	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
140～155	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
160～195	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
200～245	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
250～295	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
300～350	200～299	×	×	×	×	×
	300～399	×	○	○	○	○
	400～499	×	○	○	○	○
	500～599	×	○	○	○	○
	600～699	×	○	○	○	○
	700～800	×	○	○	○	○
355～400	200～299	×	×	×	×	×
	300～399	×	×	×	×	×
	400～499	×	×	○	○	○
	500～599	×	×	○	○	○
	600～699	×	×	○	○	○
	700～800	×	×	○	○	○

[ ! ]D≦W、D≦Hの場合のみ製作可能
D>W、D>Hをご希望の場合は、特注お見積りへご相談ください。

追加工

追加工	コード	追加工内容	加工詳細
1	AN	内部部品なし	接地端子・中板・中板取付金具無し
	BN	中板・中板取付金具無し	中板・中板取付金具無し
	NN	中板無し	中板のみ無し
2	ET	扉裏面接地端子溶接	扉裏の指定位置に設置端子を溶接
	FW	フラットバー溶接	指定取付位置※にフラットバーを溶接（4箇所）
	HD	中板方眼シール同梱	中板の方眼シールを張り付けずに商品に同梱して出荷
	LW	L型アングル溶接	指定取付位置※にL型アングルを溶接（4箇所）
	NM	中板折り曲げ	600mm以下の中板の四方を折り曲げる
	PD	パッキン同梱	パッキンを貼り付けずに商品に同梱して出荷
	TL	扉逆開き	片開き：扉を逆方向に開く仕様に変更両開き：左扉が先に開く仕様に変更

[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
[ ! ] ※取付位置のご指定はできません。

概要仕様

詳細は（>>こちら）

[ NG ] 上記以外の塗装色は標準対応しておりません。
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 設計完了後、塗装色の変更はできません。再度設計を行ってください。

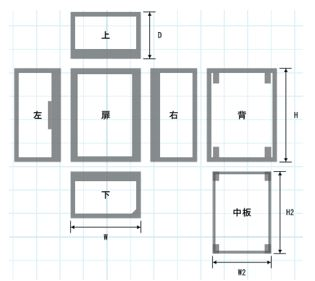

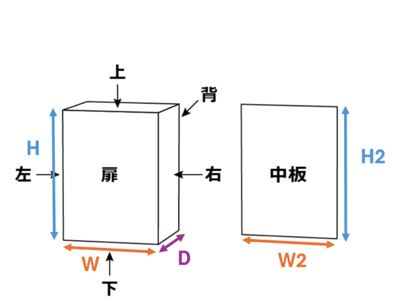

立体図、展開図

立体図	展開図
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向ですボックス本体の加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。・グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります）

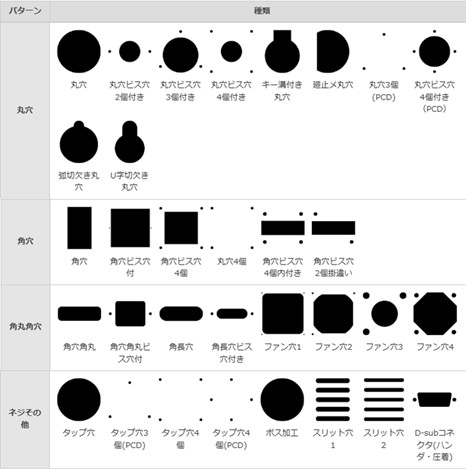

■穴加工パターン

[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
立体図、展開図から見た場合、立体図の「扉」では右下、展開図の「背」では右下が取付穴無しとなります。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
M6：Φ10、L15、ネジ深さ9.0mm
（一部溶接できない面があります）

加工穴標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.2
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5~30	±0.20
30.1~60	+0.3 -0.2
60.1~130	+0.3 -0.2
131~	+0.3 -0.2

[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。

■部材

サイドハンドル

中板

中板取付金具

接地端子

パッキン

タキゲン製(型番)：Ａ-458-R（>>こちら）

材質：SPHC
ボックス外形寸法：W-50mm
ボックス外形寸法：H-50mm

材質：SPHC

ー

材質：NR(天然ゴム)スポンジ
厚さ：6mm、幅：20mm

キー型番：TAK60(2個)付属※

※ミスミでは単品販売しておりません。

※方眼シール貼付
※単品販売しておりません。

※単品販売しておりません。

標準では付属していません。

※単品販売しておりません。
類似品は（>>こちら）

[ ! ] 中板の方眼シールは剥がさずそのままの状態でご使用ください。はがし剤を利用すると塗装が一緒に剥げる可能性があります。

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	塗装色	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FSE-[200-700/1]-[200-800/1]-[100-400/5]-[E,G,K]	200 ～ 700	200 ～ 800	100 ～ 400	クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）	なし	10	1個	-( - )	3日目
FSE-NS-[200-700/1]-[200-800/1]-[100-400/5]	200 ～ 700	200 ～ 800	100 ～ 400	-	下地処理	10	1個	-( - )	3日目

基本情報

3辺指定可能、サイドハンドルで広く使用できるフリーサイズのスチールボックス！

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

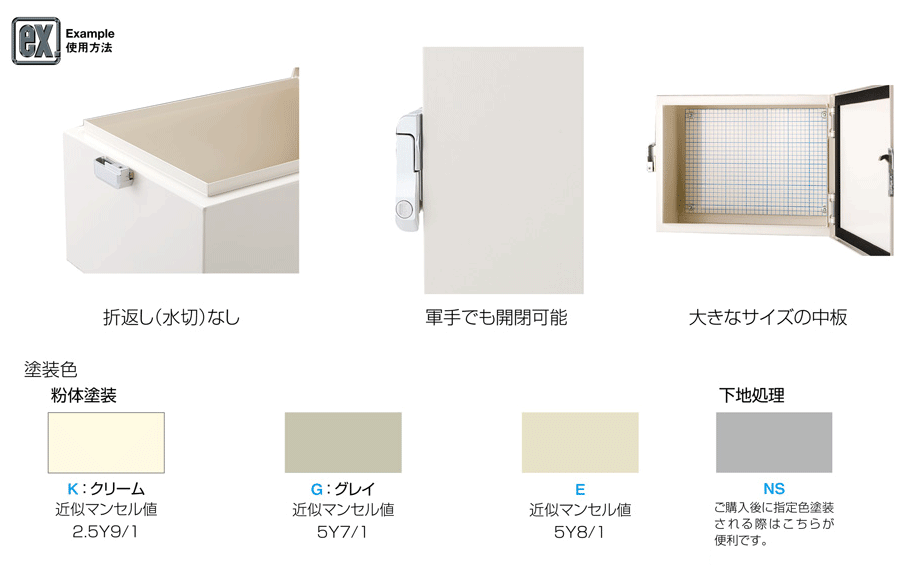

サイドハンドルで扉面が広く使えます
●本体の折返しがないサイドハンドルタイプのボックス
●開口部が広く、中板のサイズも本体サイズより各50mmマイナスと大きくしました。
●穴加工の有無に関らず最短3日目出荷＊1
●中板を含めた全7面にタップ加工ができます。

配送について
本商品は西濃運輸にて出荷致します。
運送便に対する要望・ご質問は必ずご注文時にQCTセンターにご連絡ください。

共通仕様

下地処理について

下地処理サービスのご案内

梱包形態

下塗り塗装との違い

下地処理対応シリーズ

●Rシリーズボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプ	ハンドル	RJSA	りん酸亜鉛皮膜
スチールハンドル錠内蝶番タイプ	ハンドル	RSAU	鉄皮膜
スチールハンドル＋2点ネジタイプ	ハンドル	RSH	鉄皮膜
スチールパチン錠水切なしタイプ	パチン錠	RSC	鉄皮膜
スチールパチン錠水切ありタイプ	パチン錠	RSB	鉄皮膜
スチール4点ネジ止めタイプ	ネジ止め	RSDX	鉄皮膜
スチール中継ボックス・ネジ止め	ネジ止め	RTE	鉄皮膜

●Fシリーズ制御盤ボックス

商品シリーズ・形状	開閉方式	商品型式	処理方法
スチールスタンダード自立盤タイプハンドル	ハンドル	HJSA	りん酸亜鉛皮膜
スチール奥行対応盤タイプ	ハンドル	FDLA	りん酸亜鉛皮膜
スチール自立盤ボックス短納期タイプ	ハンドル	FJSA	りん酸亜鉛皮膜
スチール架台HJSAシリーズ対応	-	HSCB	りん酸亜鉛皮膜
スチール架台FJSAシリーズ対応	-	FSCB	りん酸亜鉛皮膜
スタンダードタイプ	ハンドル	FSA	りん酸亜鉛皮膜
扉中板タイプ	ハンドル	FST	りん酸亜鉛皮膜
省スペース両開きタイプ	ハンドル	XASFなど	りん酸亜鉛皮膜
厚板タイプ	ハンドル	FTA	りん酸亜鉛皮膜
スタンダードタイプ	パチン錠	FSB	りん酸亜鉛皮膜
中板無し制御盤ボックス	パチン錠	RFSB, RFSP	りん酸亜鉛皮膜
水切なし制御盤ボックス	パチン錠	FSP	りん酸亜鉛皮膜
サイドハンドル	サイドハンドル	FSG, FSE	りん酸亜鉛皮膜
ネジ止め制御盤ボックス	ネジ止め	FSD	りん酸亜鉛皮膜
中型ネジ止めタイプ/簡易ネジ止めタイプ	ネジ止め	FSTM, FSTR, FSTX	りん酸亜鉛皮膜
組合せタイプ	ネジ止め	FCS	りん酸亜鉛皮膜
扉無し制御盤ボックス	-	FSF	りん酸亜鉛皮膜

ご注意

下地処理・下塗り塗装のいずれの場合も防錆性はございません。
製品の保管環境により、短時間で錆びが発生する場合があります。速やかに上塗り塗装をお願いします。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています
