【穴加工無料】鉄製フリーサイズ制御ボックスネジ止め中板無し水切りなし RFSPシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

Web設計対応

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

背面に中板と取付部品がないため、タッチパネルの取付にも最適です。

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途：

制御・中継
材質：

鉄
穴加工対応：

Web設計対応
開閉形状：

パチン錠
基板・中板：

無
保護機能(耐環境性)：

無
板厚（本体）(mm)：

1.6
板厚（扉・カバー）(mm)：

1.6
代表規格：

なし

(i)ご注意

2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
本商品は西濃運輸にて出荷いたします。他宅配便のご指定はできかねます。
2020年11月よりオプションETの接地端子の高さが15mmとなります。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）

選定サポート情報：ボックス

型番

未確定2件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	なし	なし

サイズ	範囲	単位
W（幅）	200～700mm	1mm
H（高さ）	200～800mm	1mm
D（奥行）	100～400mm	5mm

備考	D≦W、D≦Hの場合のみ製作可能
	防水、耐塵仕様ではありません。(IP規格非対応)※

[ ! ]※屋外使用の場合は、スチール・ステンレスボックスの
絞込み条件「保護機能(耐環境性)」より選定ください。

外形図詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] サイズ範囲外をご希望の場合は、特注お見積りへご相談ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。3DCADデータご用意はございません。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・お手持ちの穴加工図面で特注見積お受けします！

規格表

		型番	-	穴加工	-	表面処理	-	W	-	H	-	D	-	塗装色	-	追加工コード	-	穴加工コード
穴加工無し	標準品	RFSP	-					280	-	220	-	125	-	E
穴加工無し	表面処理	RFSP	-			NS	-	280	-	220	-	125
穴加工有り	表面処理	RFSP	-	PS	-	NS	-	280	-	220	-	125	-			FW	-	WB□□□□□□□□□□
下地処理(NS)をご注文の場合は塗装記号は不要です。														↑

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

規格一覧

「×」部は製作不可です。

D	H	W
D	H	200～299	300～399	400～499	500～599	600～700
100～135	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
140～155	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
160～195	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
200～245	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
250～295	200～299	○	○	○	×	×
	300～399	○	○	○	○	○
	400～499	○	○	○	○	○
	500～599	○	○	○	○	○
	600～699	○	○	○	○	○
	700～800	○	○	○	○	○
300～350	200～299	×	×	×	×	×
	300～399	×	○	○	○	○
	400～499	×	○	○	○	○
	500～599	×	○	○	○	○
	600～699	×	○	○	○	○
	700～800	×	○	○	○	○
355～400	200～299	×	×	×	×	×
	300～399	×	×	×	×	×
	400～499	×	×	○	○	○
	500～599	×	×	○	○	○
	600～699	×	×	○	○	○
	700～800	×	×	○	○	○

[ ! ]D≦W、D≦Hの場合のみ製作可能
D>W、D>Hをご希望の場合は、特注お見積りへご相談ください。

追加工

追加工	コード	追加工内容	加工詳細
1	PD	パッキン同梱	パッキンを貼り付けずに商品に同梱して出荷
	FW	フラットバー溶接	指定取付位置※にフラットバーを溶接（4箇所）
	LW	L型アングル溶接	指定取付位置※にL型アングルを溶接（4箇所）
	ET	扉裏面接地端子溶接	扉裏の指定位置に設置端子を溶接
	TL	扉逆開き	片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更
	ZH	図面ホルダー取付	扉指定取付位置にボス溶接し図面ホルダーを取付出荷

[ ! ] ※取付位置のご指定はできません。
[ ! ] 追加工の詳細は（>>こちら）をご確認ください。

■追加工取付位置

FW取付位置		LW取付位置	ET取付位置	ZH取付位置
取付部分拡大	背面から見た場合	取付部分拡大

[ ! ] 追加工FW,LWの詳細は（>>こちら）ET,ZHの詳細は（>>こちら）をご確認ください。
[ ! ] 設計完了後、追加工オプションの変更はできません。再度設計を行ってください。

概要仕様

使用方法

中板・中板取付金具接地端子なし	折返し（水切）なし	背面への穴加工に最適

扉の開閉はパチン錠となります。
扉取り外しは扉蝶番のピンを抜くことで可能ですが、再度扉を取り付けできなくなる可能性がございます。
（取り外した場合は、保証対象外となります。）

塗装色

粉体塗装			下地処理

K：クリーム近似マンセル値 2.5Y9/1	G：グレイ近似マンセル値 5Y7/1	E 近似マンセル値 5Y8/1	NS ご購入後に指定色塗装される際はこちらが便利です。詳細は下地処理について（>>こちら）をご参照ください。

[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 上記以外の塗装色は標準対応しておりません。
[ ! ] 設計完了後、塗装色の変更はできません。再度設計を行ってください。

[ ! ] 表面処理なし(塗装色指定)の場合、パッキンは扉に貼付されます。
表面処理なしでも追加工2[PD]を指定すると、パッキンは同梱されます。
下地処理の場合、パッキンは同梱のみとなります。※[PD]は指定不要です。
■パッキン扉貼付、同梱条件

絞込み条件		パッキン
表面処理	追加工2	扉貼付	同梱
なし	ー	〇	×
なし	[PD] 扉裏パッキン貼らずに同梱	×	〇
下地処理	ー	×	〇

穴加工サービス

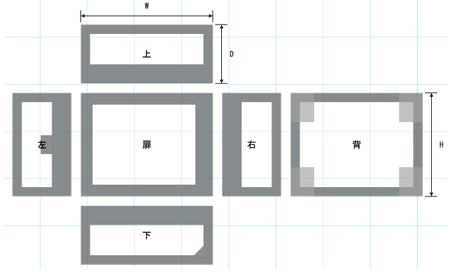

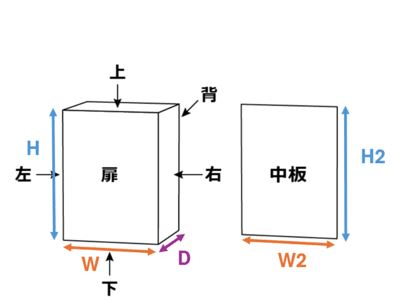

立体図、展開図

■立体図		■展開図
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向ですボックス本体の加工面はすべて外から見た図となります。		・中板は扉側から見た図面となります・グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります）

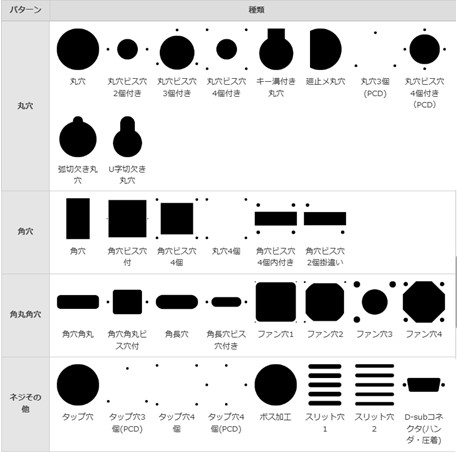

■穴加工パターン

[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
M6：Φ10、L15、ネジ深さ9.0mm
（一部溶接できない面があります）

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.2
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5~30	±0.20
30.1~60	+0.3 -0.2
60.1~130	+0.3 -0.2
131~	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

■部材

開閉金具			パッキン
パチン錠(ステンレス製) タキゲン製：C-1537-A-4 (>>こちら)			材質：NR(天然ゴム)スポンジ厚さ：6mm、幅：20mm




			※単品販売しておりません。

[ ! ] 加工内容・台数によって納期が異なる場合もあります。
[ ! ] ヒンジピン型番：B-99-□（>>こちら）
Ｅ形止め輪（軸用）型番：NETW□□（>>こちら）　

●扉裏面への接地端子の溶接、ボックス固定用金具の溶接については（>>こちら）を参照ください。

型番リスト

表示件数:

型番	外形寸法W 横(幅)(mm)	外形寸法H 縦(高さ)(mm)	外形寸法D 奥行(厚み)(mm)	塗装色	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除
