XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
規格拡大
一部当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（28件）

通常価格(税別): -

税込価格: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・30°ネジレ...

詳細情報を確認する

規格・仕様：

XAL
一般鋼
4枚刃

工具材質：

超硬
被削材：

一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角：

強ネジレ(45～60°)
コーティング：

鋼用
刃数(枚)：

4
刃径公差：

-0.02～0

(i)ご注意

XAL-HPEM4Sの切削条件はXAL-HEM4Sと同じです。
XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
以下の首逃がし追加工型番はご指定いただけません。
・SNR-XAL-HEM4S2-6-[2-5]
・SN-XAL-HEM4S2-6-5
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。

型番

未確定123件の候補があります。

My部品表保存
比較

数量：
価格を確認

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数:

型番	加工用途（加工形状）	標準/追加工区分	刃径(mm)	刃長(mm)	首下長(mm)	シャンク径(mm)	全長(mm)	コーナー形状	CAM・工具管理ソフト用データ	CADデータ有無(2D/3D)	首径(mm)	図	●在庫品　□製作品	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SN-XAL-HEM4S1.5-[6-15/1]-4.5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	4.5	6 ～ 15	4	45	アタリ付き	-	-	1～1.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4S1.8-[6-18/1]-5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.8	5	6 ～ 18	4	45	アタリ付き	-	-	1.3～1.6	-	□	1個	-( - )	3日目
SN-XAL-HEM4S2-6-[6-20/1]-5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	5	6 ～ 20	6	60	アタリ付き	-	-	1.5～1.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S2-[7-20/1]-5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	5	7 ～ 20	4	45	アタリ付き	-	-	1.5～1.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S2.5-6-[8-25/1]-7	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	7	8 ～ 25	6	60	アタリ付き	-	-	2～2.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4S2.5-[8-20/1]-7	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	7	8 ～ 20	4	45	アタリ付き	-	-	2～2.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4S2.8-[9-28/1]-8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.8	8	9 ～ 28	6	60	アタリ付き	-	-	2.3～2.6	-	□	1個	-( - )	3日目
SN-XAL-HEM4S3-[9-30/1]-8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	8	9 ～ 30	6	60	アタリ付き	-	-	2.5～2.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S3.5-[11-35/1]-10	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	10	11 ～ 35	6	60	アタリ付き	-	-	3～3.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4S4-[12-35/1]-11	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	11	12 ～ 35	6	60	アタリ付き	-	-	3.5～3.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S4.5-[14-35/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	13	14 ～ 35	6	60	アタリ付き	-	-	4～4.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4S5-[14-35/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	13	14 ～ 35	6	60	アタリ付き	-	-	4.5～4.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S5.5-[14-35/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	13	14 ～ 35	6	60	アタリ付き	-	-	5～5.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4S6-[18-42/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	13	18 ～ 42	6	60	アタリ付き	-	-	5.5～5.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S7-[21-51/1]-16	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	16	21 ～ 51	8	75	アタリ付き	-	-	6.5～6.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S7.5-[21-51/1]-16	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7.5	16	21 ～ 51	8	75	アタリ付き	-	-	7～7.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4S8-[24-51/1]-19	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	19	24 ～ 51	8	75	アタリ付き	-	-	7.5～7.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S9-[24-50/1]-19	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	19	24 ～ 50	10	80	アタリ付き	-	-	8.5～8.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S10-[27-50/1]-22	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	22	27 ～ 50	10	80	アタリ付き	-	-	9.5～9.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S12-[31-70/1]-26	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	26	31 ～ 70	12	100	アタリ付き	-	-	11.5～11.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S16-[42-62/1]-32	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	32	42 ～ 62	16	110	アタリ付き	-	-	15.5～15.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4S20-[48-65/1]-38	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	20	38	48 ～ 65	20	125	アタリ付き	-	-	19.5～19.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S1.5-6-[6-15/1]-4.5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	4.5	6 ～ 15	6	60	ピンカド	-	-	1～1.3	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S1.8-[6-18/1]-5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.8	5	6 ～ 18	4	45	ピンカド	-	-	1.3～1.6	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S2-6-[7-20/1]-6	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	6	7 ～ 20	6	60	ピンカド	-	-	1.5～1.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S2.5-6-[9-20/1]-7.5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	7.5	9 ～ 20	6	60	ピンカド	-	-	2～2.3	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S3-[9-30/1]-8	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	8	9 ～ 30	6	60	ピンカド	-	-	2.5～2.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S3.5-[11-35/1]-10	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	10	11 ～ 35	6	60	ピンカド	-	-	3～3.3	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S4-[12-35/1]-11	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	11	12 ～ 35	6	60	ピンカド	-	-	3.5～3.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S4.5-[14-35/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	13	14 ～ 35	6	60	ピンカド	-	-	4～4.3	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S5-[14-35/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	13	14 ～ 35	6	60	ピンカド	-	-	4.5～4.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S5.5-[14-35/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	13	14 ～ 35	6	60	ピンカド	-	-	5～5.3	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S6-[18-42/1]-13	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	13	18 ～ 42	6	60	ピンカド	-	-	5.5～5.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S7-[21-51/1]-16	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	16	21 ～ 51	8	75	ピンカド	-	-	6.5～6.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S8-[24-51/1]-19	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	19	24 ～ 51	8	75	ピンカド	-	-	7.5～7.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S10-[27-50/1]-22	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	22	27 ～ 50	10	80	ピンカド	-	-	9.5～9.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S12-[31-70/1]-26	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	26	31 ～ 70	12	100	ピンカド	-	-	11.5～11.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4S16-[42-68/1]-32	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	32	42 ～ 68	16	105	ピンカド	-	-	15.5～15.8	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S4-[12-35/1]-[5-11/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 11	12 ～ 35	6	60	アタリ付き	-	-	2.8～3	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S4.5-[14-35/1]-[5-13/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	5 ～ 13	14 ～ 35	6	60	アタリ付き	-	-	3.3～3.5	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S5-[14-35/1]-[5-13/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 13	14 ～ 35	6	60	アタリ付き	-	-	3.8～4	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S5.5-[14-35/1]-[5-13/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	5 ～ 13	14 ～ 35	6	60	アタリ付き	-	-	4.3～4.5	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S6-[18-42/1]-[5-13/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 13	18 ～ 42	6	60	アタリ付き	-	-	4.8～5	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S7-[21-50/1]-[5-16/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	5 ～ 16	21 ～ 50	8	75	アタリ付き	-	-	5.8～6	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S7.5-[21-50/1]-[5-16/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7.5	5 ～ 16	21 ～ 50	8	75	アタリ付き	-	-	6.3～6.5	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S8-[24-51/1]-[5-19/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 19	24 ～ 51	8	75	アタリ付き	-	-	6.8～7	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S9-[24-50/1]-[5-19/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	5 ～ 19	24 ～ 50	10	80	アタリ付き	-	-	7.8～8	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S10-[27-50/1]-[5-22/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 22	27 ～ 50	10	80	アタリ付き	-	-	8.8～9	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S12-[31-70/1]-[5-26/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 26	31 ～ 70	12	100	アタリ付き	-	-	10.8～11	-	□	1個	-( - )	3日目
SNR-XAL-HEM4S16-[37-62/1]-[10-32/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 32	37 ～ 62	16	110	アタリ付き	-	-	14.8～15	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4S4-[12-35/1]-[5-11/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 11	12 ～ 35	6	60	ピンカド	-	-	2.8～3	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4S4.5-[14-35/1]-[5-13/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	5 ～ 13	14 ～ 35	6	60	ピンカド	-	-	3.3～3.5	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4S5-[14-35/1]-[5-13/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 13	14 ～ 35	6	60	ピンカド	-	-	3.8～4	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4S5.5-[14-35/1]-[5-13/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	5 ～ 13	14 ～ 35	6	60	ピンカド	-	-	4.3～4.5	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4S6-[18-42/1]-[5-13/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 13	18 ～ 42	6	60	ピンカド	-	-	4.8～5	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4S7-[21-51/1]-[5-16/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	5 ～ 16	21 ～ 51	8	75	ピンカド	-	-	5.8～6	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4S8-[24-51/1]-[5-19/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 19	24 ～ 51	8	75	ピンカド	-	-	6.8～7	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4S10-[27-50/1]-[5-22/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 22	27 ～ 50	10	80	ピンカド	-	-	8.8～9	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4S12-[31-70/1]-[5-26/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 26	31 ～ 70	12	100	ピンカド	-	-	10.8～11	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4S16-[37-68/1]-[10-32/1]	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 32	37 ～ 68	16	105	ピンカド	-	-	14.8～15	-	□	1個	-( - )	3日目

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

XAL-HPEM4Sの切削条件はXAL-HEM4Sと同じです。
XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
以下の首逃がし追加工型番はご指定いただけません。
・SNR-XAL-HEM4S2-6-[2-5]
・SN-XAL-HEM4S2-6-5
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。

技術情報

特徴・使用例

技術情報

Q 突込みから溝加工や側面加工ができるエンドミルはありますか？

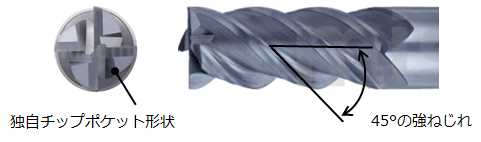

A 多機能エンドミルは突込みや溝加工が可能な独自チップポケット形状で、
高効率側面加工にも適した45°ねじれのエンドミルです。

多機能 4枚刃

Q 突込みのときの切削条件は？
A 突っ込み加工の切削条件は溝加工の切削条件を参考にして、
回転数は溝加工の80％、送り速度は30～40％に設定します。
1度の切込み深さは0.2D～0.5D以下にします。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 XAL-HEM4S / XAL-HPEM4S

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金・アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	410	19,920	350	14,880	230	12,890	500	23,910
1.5	460	16,600	390	12,400	260	10,740	550	19,920
2	550	13,340	470	9,960	310	8,630	660	16,000
2.5	660	10,710	560	8,000	380	6,930	790	12,850
3	740	8,930	620	6,670	420	5,780	890	10,710
4	740	6,670	710	4,990	470	4,360	890	8,000
5	750	5,360	690	3,990	500	3,470	900	6,430
6	750	4,460	590	3,360	520	2,890	900	5,360
8	690	3,360	580	2,520	540	2,150	830	4,030
10	640	2,680	560	2,000	490	1,730	770	3,210
12	640	2,210	500	1,680	460	1,470	770	2,650
16	640	1,680	450	1,260	390	1,100	770	2,020
20	540	1,310	400	1,000	350	870	640	1,580
Ad	≦0.5D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金・アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	570	24,850	440	19,460	320	15,470	680	29,820
1.5	640	20,710	500	16,210	360	12,890	770	24,850
2	760	16,630	600	13,020	440	10,350	920	19,960
2.5	910	13,360	710	10,460	520	8,320	1,100	16,030
3	1,020	11,130	800	8,720	580	6,930	1,230	13,360
4	1,050	8,350	860	6,510	620	5,200	1,260	10,020
5	1,100	6,670	890	5,200	660	4,150	1,320	8,000
6	1,310	5,570	990	4,360	690	3,470	1,580	6,680
8	1,310	4,200	940	3,260	670	2,570	1,580	5,040
10	1,160	3,360	900	2,630	620	2,050	1,390	4,030
12	1,160	2,780	890	2,150	560	1,730	1,390	3,340
16	1,000	2,100	780	1,630	470	1,310	1,200	2,520
20	800	1,680	620	1,310	410	1,030	960	2,020
Ad	≦1.5D		≦1.5D		≦1.5D		≦1.5D
Rd	≦0.2D		≦0.1D		≦0.1D		≦0.2D

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ:関連画像

XAL-HPEM4Sの切削条件はXAL-HEM4Sと同じです。

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/レギュラータイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/スタブタイプ	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングタイプ	TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/レギュラータイプ	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/スタブタイプ	TSCシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/SR刃長タイプ	TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングシャンク/ショートタイプ	MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ショートタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
工具材質	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅
ねじれ角	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	4	3	4	4	4	3	4	3	3	3	4	4	3
