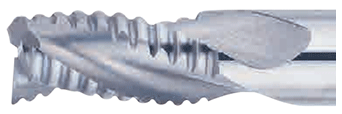

DLCコート超硬ラフィングエンドミル アルミ加工用/3枚刃/レギュラータイプ

DLCコート超硬ラフィングエンドミル アルミ加工用/3枚刃/レギュラータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
通常価格(税別)
 特別価格
税込価格
 特別価格

【特長】・ピッチ幅を広く、またニックを浅く取ってあるため、アルミの粗加工時間を...

詳細情報を確認する

規格・仕様:
  • DLC
  • アルミ
  • 3枚刃
  • R(レギュラー)

(i)ご注意

  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。(一部データのご用意がない商品もございます。)
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

外形図



アルミ加工用DLCコート超硬ラフィングエンドミル 3枚刃/レギュラータイプ:関連画像

型番リスト

型番
標準/追加工区分
刃径(mm)
刃長(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
CAM・工具管理ソフト用データ
CADデータ有無(2D/3D)
刃径公差
首径(mm)
●在庫品 □製作品
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
メーカー標準品
5
15
-
6
57
tebis / Zoller
2D/3D
0~-0.048
-
1

1個

4,520( 4,972円 )

在庫品1日目

当日出荷可能

メーカー標準品
6
15
-
6
57
tebis / Zoller
2D/3D
0~-0.058
-
2

1個

4,020( 4,422円 )

在庫品1日目

当日出荷可能

メーカー標準品
8
20
-
8
72
tebis / Zoller
2D/3D
0~-0.058
-
2

1個

5,250( 5,775円 )

在庫品1日目

当日出荷可能

メーカー標準品
10
25
-
10
72
tebis / Zoller
2D/3D
0~-0.070
-
2

1個

7,630( 8,393円 )

在庫品1日目

当日出荷可能

メーカー標準品
12
30
-
12
100
tebis / Zoller
2D/3D
0~-0.070
-
2

1個

9,580円

9,292

( 10,221円 )

在庫品1日目

当日出荷可能

メーカー標準品
16
40
-
16
100
tebis / Zoller
2D/3D
0~-0.070
-
2

1個

15,270( 16,797円 )

在庫品1日目

当日出荷可能

メーカー標準品
20
45
-
20
100
tebis / Zoller
2D/3D
0~-0.084
-
2

1個

22,030( 24,233円 )

在庫品1日目

当日出荷可能

追加工(首逃しのみ)
5
15
16 ~ 32
6
57
-
-
0~-0.048
4.5~4.8
-

1個

-( - )

3日目

追加工(首逃しのみ)
6
15
20 ~ 39
6
57
-
-
0~-0.058
5.5~5.8
2

1個

-( - )

3日目

追加工(首逃しのみ)
8
20
25 ~ 48
8
72
-
-
0~-0.058
7.5~7.8
2

1個

-( - )

3日目

追加工(首逃しのみ)
10
25
30 ~ 42
10
72
-
-
0~-0.070
9.5~9.8
2

1個

-( - )

3日目

追加工(首逃しのみ)
12
30
35 ~ 70
12
100
-
-
0~-0.070
11.5~11.8
2

1個

-( - )

3日目

追加工(首逃しのみ)
16
40
50 ~ 68
16
100
-
-
0~-0.070
15.5~15.8
2

1個

-( - )

3日目

追加工(首逃しのみ)
20
45
55 ~ 62
20
100
-
-
0~-0.084
19.5~19.8
2

1個

-( - )

3日目

Loading...

詳細情報

基本情報

【特長】
・ピッチ幅を広く、またニックを浅く取ってあるため、アルミの粗加工時間を短縮することが可能
・3枚刃の採用により、チップポケットが広く切りくずの排出性がよいため、アルミの高能率加工が可能
・耐摩耗性、耐溶着性に優れるDLCコーティングによりアルミの加工に最適
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。(一部データのご用意がない商品もございます。)
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

技術情報

特徴・使用例

技術情報

Q ラフィングエンドミルとはどのようなエンドミルですか?
A ラフィングエンドミルは外周刃が波状で、切りくずが細かく分断されます。
   また、刃長が長くなり1点にかかる切削抵抗は下がりますので、
   切込み量や送り速度を上げることができます。
Q アルミ合金はどのような種類と特長がありますか?
A アルミ合金には主に展伸用、鋳物用、ダイカスト用に分類されます。
大分類代表的なアルミ合金
展伸用アルミ合金純アルミ:A1000番台、ジュラルミン:A2017
A1000番台~A8000番台鋼同等強度の超々ジュラルミン:A7075
鋳物用アルミ合金広く使用されている:AC2B、AC4B
AC~高Siで切削工具の摩耗が早い:AC9A、AC9B
ダイカスト用アルミ合金広く使用されている:ADC12
ADC~高Siで切削工具の摩耗が早い:ADC14

推奨切削条件

  • 機械、チャックは剛性のある精度の高いものをご使用ください。
  • 切削油をご使用の場合は、発煙性の低いものを選定してください。
  • ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
  • エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
  • 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
  • 側面切削はダウンカットでご使用ください。
  • 側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
  • 溝切削でご使用の場合、Z方向の切り込みは0.5D以下。回転速度は下記条件の80%。送り速度は下記条件の50%でご使用下さい。

型番 DLC-ALRFR

■側面切削条件

被削材アルミニウム合金(A7075等)アルミニウム合金鋳物(AC4B等)
刃径 D送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
54,33026,7002,07015,300
63,61022,3001,71012,700
83,46016,7001,6509,500
103,42013,4001,6207,600
123,33011,1001,5906,400
163,3008,4001,5704,800
203,2606,7001,5403,800
Ad≦1.5D≦1.5D
Rd≦0.1D≦0.1D


DLCコート超硬ラフィングエンドミル アルミ加工用/3枚刃/レギュラータイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工(首逃しのみ) SN-

● 「首逃し追加工のみ」 の追加工型番
 SN-:標準首逃し加工
● 最短3日目出荷で対応

DLCコート超硬ラフィングエンドミル アルミ加工用/3枚刃/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

(1) ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択



(2) 【メーカーで絞り込む】で「ミスミ」、【標準/追加工



(3) 「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動



(4) 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番(タイプ)」 を選択



(5) SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定



(6) 【価格を確認】で、価格・出荷日をチェックし発注



※追加工型番がお決まりの場合は、ミスミVONA
  トップページの「検索ボックス」へ直接入力

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
