XALシリーズ超硬ロングネックボールエンドミル 2枚刃/スタブ/ロングネックタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

SALE 2025/03/31まで
数量スライド割引
規格拡大
一部当日出荷可能

評価 4.4平均満足度4.4 この商品のレビューをみる（73件）

通常価格(税別): 特別価格

税込価格: 特別価格

【特長】・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広...

詳細情報を確認する

規格・仕様：

XAL
一般鋼
2枚刃

加工用途（加工形状）：

側面 / 曲面 / 彫込み / R溝
工具材質：

超硬
被削材：

一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角：

標準ネジレ(30～44°)
コーティング：

鋼用
刃数(枚)：

2
コーティング詳細：

XAL
ねじれ角詳細：

30°

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

型番

未確定643件の候補があります。

My部品表保存
比較

数量：
価格を確認

外形図
型番リスト
詳細情報
カタログ

外形図

ＸＡＬシリーズ超硬ロングネックボールエンドミル　２枚刃／スタブ・ロングネックタイプ:関連画像

型番リスト

表示件数:

型番	標準/追加工区分	刃径(mm)	刃長(mm)	コーナ・ボール半径(mm)	首下長(mm)	シャンク径(mm)	全長(mm)	R精度(μm)	CAM・工具管理ソフト用データ	CADデータ有無(2D/3D)	首角(°)	シャンク径公差	首径(mm)	ワーク勾配角に対する実有効長 30′(mm)	ワーク勾配角に対する実有効長 1°(mm)	ワーク勾配角に対する実有効長 1°30′(mm)	ワーク勾配角に対する実有効長 2°(mm)	ワーク勾配角に対する実有効長 3°(mm)	図	●在庫品　□製作品	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

LN-XAL-BEM2S0.8-[8-20/1]	追加工（首逃しのみ）	1.6	3	0.8	8 ～ 20	4	40	±5	-	-	-	h6	1.55	-	-	-	-	-	3	□	1個	-( - )	3日目
LN-XAL-BEM2S0.9-[8-20/1]	追加工（首逃しのみ）	1.8	3	0.9	8 ～ 20	4	40	±5	-	-	-	h6	1.75	-	-	-	-	-	3	□	1個	-( - )	3日目
LN-XAL-BEM2S0.75-6-[8-23/1]	追加工（首逃しのみ）	1.5	3	0.75	8 ～ 23	6	50	±5	-	-	-	h6	1.45	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S0.75-[8-20/1]	追加工（首逃しのみ）	1.5	3	0.75	8 ～ 20	4	50	±5	-	-	-	h6	1.45	-	-	-	-	-	3	□	1個	-( - )	3日目
LN-XAL-BEM2S0.85-[8-20/1]	追加工（首逃しのみ）	1.7	3	0.85	8 ～ 20	4	40	±5	-	-	-	-	1.65	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1-4-60-[11-34/1]	追加工（首逃しのみ）	2	6	1	11 ～ 34	4	60	±5	-	-	-	h6	1.95	-	-	-	-	-	3	□	1個	-( - )	3日目
LN-XAL-BEM2S1-6-[10-24/1]	追加工（首逃しのみ）	2	5	1	10 ～ 24	6	50	±5	-	-	-	h6	1.95	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1-[9-21/1]	追加工（首逃しのみ）	2	4	1	9 ～ 21	4	50	±5	-	-	-	h6	1.95	-	-	-	-	-	3	□	1個	-( - )	3日目
LN-XAL-BEM2S1.05-[8-21/1]	追加工（首逃しのみ）	2.1	3	1.05	8 ～ 21	4	40	±5	-	-	-	-	2	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.1-[8-21/1]	追加工（首逃しのみ）	2.2	3	1.1	8 ～ 21	4	40	±5	-	-	-	-	2.1	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.2-[8-21/1]	追加工（首逃しのみ）	2.4	3	1.2	8 ～ 21	4	40	±5	-	-	-	-	2.3	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.3-[9-21/1]	追加工（首逃しのみ）	2.6	3.5	1.3	9 ～ 21	4	40	±5	-	-	-	-	2.5	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.4-[9-21/1]	追加工（首逃しのみ）	2.8	3.5	1.4	9 ～ 21	4	40	±5	-	-	-	-	2.7	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.5-6-60-[11-36/1]	追加工（首逃しのみ）	3	6	1.5	11 ～ 36	6	60	±5	-	-	-	h6	2.9	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.5-[11-23/1]	追加工（首逃しのみ）	3	6	1.5	11 ～ 23	4	50	±5	-	-	-	h6	2.9	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.6-[9-21/1]	追加工（首逃しのみ）	3.2	4	1.6	9 ～ 21	4	40	±5	-	-	-	-	3	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.7-[9-21/1]	追加工（首逃しのみ）	3.4	4	1.7	9 ～ 21	4	40	±5	-	-	-	-	3.2	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.8-[10-22/1]	追加工（首逃しのみ）	3.6	5	1.8	10 ～ 22	4	40	±5	-	-	-	-	3.4	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.9-[10-22/1]	追加工（首逃しのみ）	3.8	5	1.9	10 ～ 22	4	40	±5	-	-	-	-	3.6	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.15-[8-21/1]	追加工（首逃しのみ）	2.3	3	1.15	8 ～ 21	4	40	±5	-	-	-	-	2.2	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.25-[11-22/1]	追加工（首逃しのみ）	2.5	6	1.25	11 ～ 22	4	50	±5	-	-	-	h6	2.4	-	-	-	-	-	3	□	1個	-( - )	3日目
LN-XAL-BEM2S1.45-[9-21/1]	追加工（首逃しのみ）	2.9	3.5	1.45	9 ～ 21	4	40	±5	-	-	-	-	2.8	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.55-[9-21/1]	追加工（首逃しのみ）	3.1	4	1.55	9 ～ 21	4	40	±5	-	-	-	-	2.9	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.65-[9-21/1]	追加工（首逃しのみ）	3.3	4	1.65	9 ～ 21	4	40	±5	-	-	-	-	3.1	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S1.75-[10-24/1]	追加工（首逃しのみ）	3.5	5	1.75	10 ～ 24	4	40	±5	-	-	-	-	3.3	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S2-6-[13-38/1]	追加工（首逃しのみ）	4	8	2	13 ～ 38	6	70	±5	-	-	-	h6	3.8	-	-	-	-	-	3	□	1個	-( - )	3日目
LN-XAL-BEM2S2-[13-28/1]	追加工（首逃しのみ）	4	8	2	13 ～ 28	4	50	±5	-	-	-	h6	3.8	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S2.2-[11-28/1]	追加工（首逃しのみ）	4.4	6	2.2	11 ～ 28	6	50	±5	-	-	-	-	4.2	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S2.3-[11-28/1]	追加工（首逃しのみ）	4.6	6	2.3	11 ～ 28	6	50	±5	-	-	-	-	4.4	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S2.4-[11-28/1]	追加工（首逃しのみ）	4.8	6	2.4	11 ～ 28	6	50	±5	-	-	-	-	4.6	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S2.5-6-80-[17-40/1]	追加工（首逃しのみ）	5	12	2.5	17 ～ 40	6	80	±5	-	-	-	h6	4.8	-	-	-	-	-	-	□	1個	-( - )	3日目
LN-XAL-BEM2S2.5-[15-30/1]	追加工（首逃しのみ）	5	10	2.5	15 ～ 30	6	50	±5	-	-	-	h6	4.8	-	-	-	-	-	3	□	1個	-( - )	3日目
LN-XAL-BEM2S2.15-[11-28/1]	追加工（首逃しのみ）	4.3	6	2.15	11 ～ 28	6	50	±5	-	-	-	-	4.1	-	-	-	-	-	-	□	1個	-( - )	3日目
XAL-BEM2LB0.05-0.2	メーカー標準品	0.1	0.07	0.05	0.2	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.085	0.2	0.21	0.22	0.23	0.25	1	在庫品	1個	3,320円 2,988円 ( 3,287円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.05-0.3	メーカー標準品	0.1	0.07	0.05	0.3	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.085	0.31	0.32	0.33	0.35	0.37	1	在庫品	1個	3,320円 2,988円 ( 3,287円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.05-0.5	メーカー標準品	0.1	0.07	0.05	0.5	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.085	0.52	0.54	0.56	0.58	0.63	1	在庫品	1個	3,580円 3,222円 ( 3,544円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.1-0.3	メーカー標準品	0.2	0.15	0.1	0.3	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.18	0.31	0.32	0.33	0.35	0.37	1	在庫品	1個	2,640円 2,376円 ( 2,614円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.1-0.5	メーカー標準品	0.2	0.15	0.1	0.5	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.18	0.52	0.54	0.56	0.58	0.63	1	在庫品	1個	2,470円 2,223円 ( 2,445円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.1-0.75	メーカー標準品	0.2	0.15	0.1	0.75	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.18	0.78	0.81	0.84	0.88	0.94	1	在庫品	1個	2,310円 2,079円 ( 2,287円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.1-1	メーカー標準品	0.2	0.15	0.1	1	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.18	1.04	1.08	1.13	1.17	1.26	1	在庫品	1個	2,310円 2,079円 ( 2,287円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.1-1.5	メーカー標準品	0.2	0.15	0.1	1.5	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.18	1.56	1.63	1.69	1.76	1.89	1	在庫品	1個	2,500円 2,250円 ( 2,475円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.1-1.25	メーカー標準品	0.2	0.15	0.1	1.25	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.18	1.3	1.36	1.41	1.47	1.58	1	在庫品	1個	2,500円 2,250円 ( 2,475円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.1-2	メーカー標準品	0.2	0.15	0.1	2	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.18	2.08	2.17	2.26	2.35	2.52	1	在庫品	1個	2,770円 2,493円 ( 2,742円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.1-2.5	メーカー標準品	0.2	0.15	0.1	2.5	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.18	2.61	2.72	2.83	2.94	3.16	1	在庫品	1個	3,020円 2,718円 ( 2,990円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.1-3	メーカー標準品	0.2	0.15	0.1	3	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.18	3.13	3.26	3.39	3.52	3.79	1	在庫品	1個	3,250円 2,925円 ( 3,218円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-0.5	メーカー標準品	0.4	0.3	0.2	0.5	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	0.52	0.54	0.56	0.58	0.63	1	在庫品	1個	1,560円 1,404円 ( 1,544円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-0.75	メーカー標準品	0.4	0.3	0.2	0.75	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	0.78	0.81	0.84	0.88	0.94	1	在庫品	1個	1,560円 1,404円 ( 1,544円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-1	メーカー標準品	0.4	0.3	0.2	1	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	1.04	1.08	1.13	1.17	1.26	1	在庫品	1個	1,560円 1,404円 ( 1,544円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-1-6	メーカー標準品	0.4	0.3	0.2	1	6	50	±5	tebis / Zoller	2D/3D	15	h6	0.37	1.02	1.05	1.08	1.11	1.16	1	在庫品	1個	2,340円 2,106円 ( 2,317円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-1.5	メーカー標準品	0.4	0.3	0.2	1.5	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	1.56	1.63	1.69	1.76	1.89	1	在庫品	1個	1,590円 1,431円 ( 1,574円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-2	メーカー標準品	0.4	0.3	0.2	2	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	2.08	2.17	2.26	2.35	2.52	1	在庫品	1個	1,620円 1,458円 ( 1,604円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-2-6	メーカー標準品	0.4	0.3	0.2	2	6	50	±5	tebis / Zoller	2D/3D	15	h6	0.37	2.05	2.11	2.16	2.22	2.33	1	在庫品	1個	2,450円 2,205円 ( 2,426円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-2.5	メーカー標準品	0.4	0.3	0.2	2.5	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	2.61	2.72	2.83	2.94	3.16	1	在庫品	1個	1,690円 1,521円 ( 1,673円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-3	メーカー標準品	0.4	0.3	0.2	3	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	3.13	3.26	3.39	3.52	3.79	1	在庫品	1個	1,790円 1,611円 ( 1,772円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-3.5	メーカー標準品	0.4	0.3	0.2	3.5	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	3.65	3.8	3.96	4.11	4.42	1	在庫品	1個	1,950円 1,755円 ( 1,931円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-4	メーカー標準品	0.4	0.3	0.2	4	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	4.17	4.35	4.52	4.7	5.05	1	在庫品	1個	1,950円 1,755円 ( 1,931円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-4.5	メーカー標準品	0.4	0.3	0.2	4.5	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	4.69	4.89	5.09	5.29	5.69	1	在庫品	1個	2,040円 1,836円 ( 2,020円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-5	メーカー標準品	0.4	0.3	0.2	5	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	5.22	5.44	5.66	5.88	6.32	1	在庫品	1個	2,040円 1,836円 ( 2,020円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.2-6	メーカー標準品	0.4	0.3	0.2	6	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.37	6.26	6.52	6.79	7.05	7.58	1	在庫品	1個	2,370円 2,133円 ( 2,346円 )	在庫品1日目当日出荷可能
XAL-BEM2LB0.3-1	メーカー標準品	0.6	0.45	0.3	1	4	50	±5	tebis / Zoller	2D/3D	10	h6	0.56	1.04	1.08	1.13	1.17	1.26	1	在庫品	1個	1,330円 1,197円 ( 1,317円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広く使用可能
・ロングネックにより深彫り・深リブ加工時の工具干渉を回避
・切れ味重視の刃先形状・潤滑性に優れたコーティングにより、形状精度・耐摩耗性向上(XALシリーズは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

仕様・概要

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。

技術情報

Q 金型の深彫り加工時にビビリが発生してしてしまいます。対策方法は？

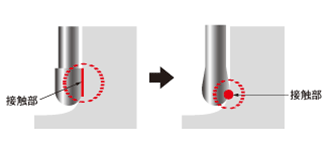

A 外周刃にバックテーパ形状を採用する工具を利用することで、
切削負荷の低い点切削により工具の倒れとビビリを抑制することが可能です。

従来形状バックテーパ形状切削負荷大小

Q 回転数を下げて加工してもすぐに先端が欠けてしまいます
A 刃径で回転速度を決定すると、適正な切削速度より遅くなります。
切込み量による実切削径で回転速度を決定すると、適正な切削速度になります。

実切削径(mm)：

Ad=切込み量(mm)
R=先端R(mm)

小径のエンドミルの折損防止の方法

【Question】

小径のエンドミルがすぐ折損してしまい困っている

微細形状加工に小径のエンドミルを使用していますが、チッピングや折損が起こりやすく困っています。どのように対策をすればよいでしょうか？

【Answer】

振れ精度

小径のエンドミルは剛性が低いため折損しやすい工具ですが、その原因の第一は、工具自体の振れや保持具により発生した振れの影響によるものです。
折損を防止するには、振れ精度の管理を徹底することが必要ですが、焼ばめホルダのように保持精度が高い保持具を使用することが有効です。

切削速度を上げて切削特性を高める

一般的にエンドミル刃先の切削特性は、十分な切削速度がなければ発揮されません。小径のエンドミルは、回転速度を上げても切削速度がそれほど上がらず、特にボールエンドミルの場合、実切削部の工具径がかなり小さくなるため、刃先の切削特性が十分に発揮されない状態で使用されていることが多くあります。小径のエンドミルを使用する場合は、実切削速度を意識した対応が必要です。

切り込み量の最適化

小径エンドミルは剛性が低いため、過剰な切り込み量は折損を招きます。折損が生じた場合は、切り込み量を小さくしてください。
また、切り込み量の変化を抑え、突発的な負荷が工具にかかることを避けることも重要です。特にコーナー部は切り込み量が大きくなり、エンドミルにかかる負荷が増大しやすい箇所なので、前加工を1工程増やすなど、小径のエンドミルの切り込み量を均一にすることが必要です。
切り込み量を均一化するにはトロコイド工具軌跡などが有効です。ただし、円弧の軌跡を動くトロコイド工具軌跡は、直線送りよりもツールパス自体が長く加工時間が長くなるため、その分切削条件を高めることが必要です。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番 XAL-BEM2LB

■切削条件

被削材		機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金・アルミ合金
先端 R	有効長	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.1	0.5	210	33,600	210	33,600	210	33,600	320	33,600
	1	110	33,600	110	33,600	80	33,600	160	33,600
	1.5	110	33,600	110	33,600	80	33,600	160	33,600
0.15	1	320	33,600	210	33,600	210	33,600	470	33,600
0.15	2	320	33,600	210	33,600	210	33,600	470	33,600
0.2	1	420	33,600	320	33,600	320	33,600	630	33,600
	2	320	28,350	210	28,350	210	28,350	470	28,350
	3	320	28,350	210	28,350	210	28,350	470	28,350
	4	320	28,350	210	28,350	210	28,350	470	28,350
0.25	2	420	33,600	320	33,600	320	33,600	630	33,600
	4	320	28,350	210	28,350	210	28,350	470	28,350
	6	210	21,000	210	21,000	160	21,000	320	22,050
	8	210	15,750	160	15,750	160	15,750	320	22,050
0.3	2	470	33,600	320	33,600	320	33,600	710	33,600
	4	260	26,250	210	25,200	210	25,200	390	31,500
	6	160	21,000	160	21,000	160	21,000	240	26,250
	8	160	21,000	160	21,000	160	21,000	240	26,250
	10	160	17,850	110	17,850	110	17,850	160	21,000
	12	80	17,850	80	17,850	80	17,850	130	21,000
0.4	2	470	24,150	320	22,050	320	22,050	710	28,350
	4	470	24,150	320	22,050	320	22,050	710	28,350
	6	260	22,050	210	19,950	210	19,950	390	25,200
	8	160	19,950	160	17,850	160	17,850	240	23,100
	10	160	19,950	160	17,850	160	17,850	240	23,100
0.5	3	530	26,250	320	22,050	320	22,050	790	29,400
	4	530	26,250	320	22,050	320	22,050	790	29,400
	6	320	19,950	210	16,800	210	16,800	470	22,050
	8	320	19,950	210	16,800	210	16,800	470	22,050
	10	210	17,850	160	14,700	160	14,700	320	18,900
	12	210	17,850	160	14,700	160	14,700	320	18,900
	16	210	13,650	160	10,500	160	10,500	320	16,800
	20	210	13,650	160	10,500	160	10,500	320	16,800
0.6	8	320	17,850	210	14,700	210	14,700	470	21,000
0.6	12	210	14,700	160	11,550	160	11,550	320	16,800
0.75	8	320	15,750	260	12,600	260	12,600	470	17,850
	12	320	15,750	260	12,600	260	12,600	470	17,850
	16	210	12,600	160	9,980	160	9,980	320	13,650
	20	210	12,600	160	9,980	160	9,980	320	13,650
0.8	8	320	14,700	260	11,550	260	11,550	470	17,330
	12	320	14,700	260	11,550	260	11,550	470	17,330
	16	210	11,550	160	9,450	160	9,450	320	12,080
1	4	740	17,330	530	14,180	530	14,180	1,100	17,330
	6	740	17,330	530	14,180	530	14,180	1,100	17,330
	8	740	17,330	530	14,180	530	14,180	1,100	17,330
	10	530	13,650	320	10,500	320	10,500	790	14,700
	12	530	13,650	320	10,500	320	10,500	790	14,700
	14	530	13,650	320	10,500	320	10,500	790	14,700
	16	530	13,650	320	10,500	320	10,500	790	14,700
	18	530	13,650	320	10,500	320	10,500	790	14,700
	20	260	10,500	210	8,400	210	8,400	390	11,550
	22	260	10,500	210	8,400	210	8,400	390	11,550
	25	260	10,500	210	8,400	210	8,400	390	11,550
	30	260	10,500	210	8,400	210	8,400	390	11,550
	40	210	10,500	170	8,400	170	8,400	320	10,500
	50	170	10,500	130	8,400	130	8,400	250	9,550
1.5	8	630	9,980	420	7,880	420	7,880	950	12,600
	12	630	9,980	420	7,880	420	7,880	950	10,500
	16	320	8,930	260	6,830	260	6,830	470	10,500
	20	320	8,930	260	6,830	260	6,830	470	10,500
	25	320	8,930	260	6,830	260	6,830	470	10,500
	30	260	7,880	210	6,300	210	6,300	390	9,450
	40	260	7,880	210	6,300	210	6,300	390	9,450
	50	210	7,880	170	6,300	170	6,300	320	8,590
2	10	630	7,880	420	6,300	420	6,300	950	9,450
	20	420	6,300	260	5,250	260	5,250	630	7,350
	25	420	6,300	260	5,250	260	5,250	630	7,350
	30	420	6,300	260	5,250	260	5,250	630	7,350
	35	420	6,300	260	5,250	260	5,250	630	7,350
	40	260	5,250	210	4,200	210	4,200	390	5,250
	45	260	5,250	210	4,200	210	4,200	390	5,250
	50	260	5,250	210	4,200	210	4,200	390	5,250
	60	160	4,380	170	3,360	170	3,360	250	3,750
3	30	420	4,200	320	4,200	320	4,200	630	5,250
	40	420	4,200	320	4,200	320	4,200	630	5,250
	50	420	4,200	320	4,200	320	4,200	630	5,250
	60	260	3,500	250	3,360	250	3,360	390	3,750
加工内容		Ad	Pf	Ad	Pf	Ad	Pf	Ad	Pf
R≦0.25		≦0.1D	0.3D	≦0.1D	0.3D	≦0.1D	0.3D	≦0.02D	0.05D
0.3≦R		≦0.2D	0.3D	≦0.2D	0.3D	≦0.2D	0.3D	≦0.02D	0.05D

XALシリーズ超硬ロングネックボールエンドミル 2枚刃/スタブ/ロングネックタイプ:関連画像

カタログ

商品TOP

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XALシリーズ超硬ロングネックボールエンドミル 2枚刃/スタブ/ロングネックタイプ	TSCシリーズ超硬ロングネックボールエンドミル 2枚刃/ロングネックタイプ	TSCシリーズ超硬ロングネックボールエンドミル 3枚刃/ロングネックタイプ	TSCシリーズ超硬ボールエンドミル球形/2枚刃/スタブ/ロングネックタイプ	MRCシリーズ超硬ロングネックボールエンドミル 3枚刃/ロングネックタイプ	TSCシリーズ超硬ロングネックボールエンドミル 4枚刃/ロングネックタイプ	MRCシリーズ超硬ロングネックボールエンドミル 4枚刃/ロングネックタイプ	ＣｒＮコート超硬ロングネックボールエンドミル銅電極加工用/2枚刃/スタブ/ロングネックタイプ	MRCシリーズ超硬ロングネックボールエンドミル調質鋼加工用/2枚刃/ロングネックタイプ	ダイヤモンドコート超硬ボールエンドミルグラファイト加工用/2刃/スタブ/ロングネック(深リブ用)	TSCシリーズ超硬テーパネックボールエンドミル 2枚刃/テーパネックタイプ	MRCシリーズ超硬テーパネックボールエンドミル 2枚刃	TSCシリーズ超硬テーパネックボールエンドミル 3枚刃/テーパネックタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	2,380円～	-	5,140円～	2,500円～	-	-
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
加工用途（加工形状）	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / 銅	アルミ / 銅 / グラファイト / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / 銅	アルミ / 銅 / グラファイト / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角	標準ネジレ(30～44°)	-	-	-	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	標準ネジレ(30～44°)	-
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	非鉄用（CrN）	鋼用	非鉄用（ダイヤコート）	鋼用	鋼用	鋼用
