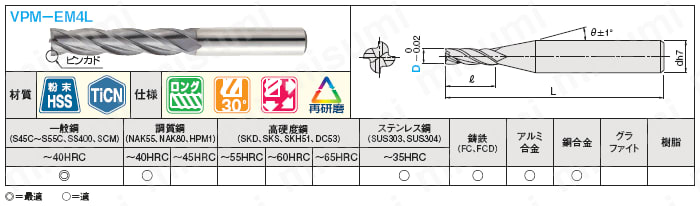

ＴｉCＮコート粉末ハイス鋼スクエアエンドミル 4枚刃/ロング
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 1,620円 ～ 9,050円
- 税込価格
- 1,782円 ～ 9,955円
【特長】・耐久性が期待できる粉末ハイス鋼ラフィングのロング刃長4枚刃タイプ・深...
- 規格・仕様：
-
- TiCN
- 4枚刃
- L（ロング）
-
- 加工用途（加工形状）：
- 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
-
- 工具材質：
- 粉末ハイス
-
- ねじれ角：
- 標準ネジレ(30～44°)
-
- コーティング：
- 鋼用
-
- 標準/追加工区分：
- メーカー標準品
-
- 刃数(枚)：
- 4
-
- コーナー形状：
- ピンカド
-
- CAM・工具管理ソフト用データ：
- tebis / Zoller
-
- CADデータ有無(2D/3D)：
- 2D/3D
-
- 刃径公差：
- 0～-0.02
(i)ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
型番
未確定14件の候補があります。
Loading...
商品仕様
納期
推奨切削条件
型番 VPM-EM4L
- この表は、Ad=0.25Dを基準としています。
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S50C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | アルミニウム合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 2 | 80 | 3,340 | 50 | 2,960 | 40 | 2,000 | 130 | 6,400 |
| 3 | 80 | 2,230 | 50 | 1,970 | 40 | 1,340 | 130 | 4,270 |
| 4 | 80 | 1,670 | 50 | 1,480 | 40 | 1,000 | 130 | 3,200 |
| 5 | 80 | 1,340 | 50 | 1,180 | 40 | 800 | 130 | 2,560 |
| 6 | 80 | 1,120 | 50 | 980 | 40 | 670 | 130 | 2,130 |
| 8 | 80 | 830 | 50 | 740 | 40 | 500 | 130 | 1,600 |
| 10 | 80 | 670 | 50 | 590 | 40 | 400 | 130 | 1,280 |
| 12 | 80 | 560 | 50 | 490 | 40 | 340 | 130 | 1,070 |
| 14 | 80 | 480 | 50 | 420 | 40 | 290 | 130 | 910 |
| 16 | 80 | 420 | 50 | 370 | 40 | 250 | 130 | 800 |
| 18 | 80 | 370 | 50 | 330 | 30 | 220 | 110 | 710 |
| 20 | 80 | 340 | 50 | 290 | 30 | 200 | 110 | 640 |
| 22 | 70 | 310 | 50 | 270 | 30 | 180 | 110 | 580 |
| 25 | 70 | 270 | 40 | 230 | 20 | 160 | 100 | 510 |
| 28 | 60 | 240 | 40 | 210 | 20 | 140 | 90 | 460 |
| 30 | 50 | 220 | 40 | 200 | 20 | 130 | 80 | 430 |
| 35 | 50 | 190 | 30 | 170 | 20 | 110 | 70 | 370 |
| 40 | 40 | 170 | 20 | 150 | 20 | 100 | 70 | 320 |
- この表は、Ad=1.5D、Rd=0.1Dを基準としています。
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S50C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | アルミニウム合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 3 | 260 | 3,310 | 90 | 2,290 | 80 | 1,910 | 390 | 5,660 |
| 4 | 260 | 2,480 | 130 | 1,720 | 80 | 1,430 | 390 | 4,250 |
| 5 | 260 | 1,990 | 130 | 1,370 | 80 | 1,150 | 390 | 3,400 |
| 6 | 260 | 1,660 | 130 | 1,150 | 80 | 950 | 390 | 2,830 |
| 8 | 260 | 1,240 | 130 | 860 | 80 | 710 | 390 | 2,120 |
| 10 | 260 | 1,000 | 130 | 690 | 80 | 570 | 390 | 1,700 |
| 12 | 260 | 830 | 130 | 570 | 80 | 480 | 390 | 1,420 |
| 14 | 260 | 710 | 130 | 490 | 80 | 410 | 390 | 1,210 |
| 16 | 260 | 620 | 130 | 430 | 80 | 360 | 390 | 1,060 |
| 18 | 260 | 550 | 130 | 380 | 80 | 320 | 390 | 940 |
| 20 | 260 | 500 | 130 | 340 | 80 | 290 | 390 | 850 |
| 22 | 230 | 450 | 120 | 310 | 80 | 260 | 350 | 770 |
| 25 | 200 | 400 | 110 | 280 | 70 | 230 | 310 | 680 |
型番リスト
- 表示件数:
| 型番 |
刃径(mm) |
刃長(mm) |
シャンク径(mm) |
全長(mm) |
首角(°) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3
|
15
|
6
|
60
|
15°
| 1個 | 1,620円(
1,782円
) | 在庫品1日目 当日出荷可能 | |
4
|
20
|
8
|
60
|
15°
| 1個 | 1,620円(
1,782円
) | 在庫品1日目 当日出荷可能 | |
5
|
25
|
8
|
60
|
15°
| 1個 | 1,620円(
1,782円
) | 在庫品1日目 当日出荷可能 | |
6
|
25
|
8
|
60
|
15°
| 1個 | 1,620円(
1,782円
) | 在庫品1日目 当日出荷可能 | |
7
|
35
|
10
|
75
|
15°
| 1個 | 1,870円(
2,057円
) | 在庫品1日目 当日出荷可能 | |
8
|
35
|
10
|
75
|
15°
| 1個 | 1,870円(
2,057円
) | 在庫品1日目 当日出荷可能 | |
9
|
45
|
10
|
90
|
15°
| 1個 | 2,100円(
2,310円
) | 在庫品1日目 当日出荷可能 | |
10
|
45
|
10
|
90
|
-
| 1個 | 2,100円(
2,310円
) | 在庫品1日目 当日出荷可能 | |
12
|
55
|
12
|
105
|
-
| 1個 | 2,600円(
2,860円
) | 在庫品1日目 当日出荷可能 | |
14
|
55
|
16
|
110
|
15°
| 1個 | 3,350円(
3,685円
) | 在庫品1日目 当日出荷可能 | |
16
|
65
|
16
|
120
|
-
| 1個 | 4,440円(
4,884円
) | 在庫品1日目 当日出荷可能 | |
18
|
65
|
16
|
120
|
-
| 1個 | 5,040円(
5,544円
) | 在庫品1日目 当日出荷可能 | |
20
|
75
|
20
|
140
|
-
| 1個 | 5,870円(
6,457円
) | 在庫品1日目 当日出荷可能 | |
25
|
90
|
25
|
160
|
-
| 1個 | 9,050円(
9,955円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・耐久性が期待できる粉末ハイス鋼ラフィングのロング刃長4枚刃タイプ
・深彫り加工にも対応可能
・潤滑性に優れたコーティングでウェット加工や切削速度40m/min以下での加工に効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
(i)ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ＴｉCＮコート粉末ハイス鋼スクエアエンドミル 4枚刃/ロングのレビュー
切れも良く断面も綺麗で大変満足しています。
