ブロック電極
- 通常価格(税別)
- -
- 税込価格
- -
ブロック型の電極材で複数サイズからの切り売りが便利です。寸法・公差変更も可能。...
-
- 材質：
- タフピッチ銅
- 表示件数:
| 型番 |
H(mm) |
V(mm) |
HC(mm) |
L(mm) |
LC(mm) |
VC(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
5 ～ 100
|
5 ～ 100
|
-
|
60 ～ 80
|
-
|
-
| 1個 | -( -
) | 3日目 | |
5 ～ 100
|
5 ～ 100
|
-
|
-
|
50 ～ 75
|
-
| 1個 | -( -
) | 3日目 | |
-
|
5 ～ 100
|
6 ～ 29
|
60 ～ 80
|
-
|
-
| 1個 | -( -
) | 3日目 | |
-
|
5 ～ 100
|
6 ～ 29
|
-
|
50 ～ 75
|
-
| 1個 | -( -
) | 3日目 | |
-
|
5 ～ 100
|
40 ～ 90
|
60 ～ 80
|
-
|
-
| 1個 | -( -
) | 3日目 | |
-
|
5 ～ 100
|
40 ～ 90
|
-
|
50 ～ 75
|
-
| 1個 | -( -
) | 3日目 | |
5 ～ 100
|
-
|
-
|
60 ～ 80
|
-
|
6 ～ 29
| 1個 | -( -
) | 3日目 | |
5 ～ 100
|
-
|
-
|
-
|
50 ～ 75
|
6 ～ 29
| 1個 | -( -
) | 3日目 | |
-
|
-
|
6 ～ 29
|
60 ～ 80
|
-
|
6 ～ 29
| 1個 | -( -
) | 3日目 | |
-
|
-
|
6 ～ 29
|
-
|
50 ～ 75
|
6 ～ 29
| 1個 | -( -
) | 3日目 | |
-
|
-
|
40 ～ 90
|
60 ～ 80
|
-
|
6 ～ 29
| 1個 | -( -
) | 3日目 | |
-
|
-
|
40 ～ 90
|
-
|
50 ～ 75
|
6 ～ 29
| 1個 | -( -
) | 3日目 | |
5 ～ 100
|
-
|
-
|
60 ～ 80
|
-
|
40 ～ 90
| 1個 | -( -
) | 3日目 | |
5 ～ 100
|
-
|
-
|
-
|
50 ～ 75
|
40 ～ 90
| 1個 | -( -
) | 3日目 | |
-
|
-
|
6 ～ 29
|
60 ～ 80
|
-
|
40 ～ 90
| 1個 | -( -
) | 3日目 | |
-
|
-
|
6 ～ 29
|
-
|
50 ～ 75
|
40 ～ 90
| 1個 | -( -
) | 3日目 | |
-
|
-
|
40 ～ 90
|
60 ～ 80
|
-
|
40 ～ 90
| 1個 | -( -
) | 3日目 | |
-
|
-
|
40 ～ 90
|
-
|
50 ～ 75
|
40 ～ 90
| 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
ブロック型の電極材で複数サイズからの切り売りが便利です。寸法・公差変更も可能。追加工でオーダーメイド電極をどうぞ
外形図
規格・価格
規格表
| 型番 | H V | 5 | 10 | 15 | 20 | 25 | 30 | 50 | 100 | L |
| EHB | 5 | ○ | ○ | ○ | ○ | ○ | ○ | − | − | 60 80 |
| 10 | − | ○ | ○ | ○ | ○ | ○ | − | − | ||
| 15 | − | − | ○ | ○ | ○ | ○ | − | − | ||
| 20 | − | − | − | ○ | ○ | ○ | ○＊1 | − | ||
| 25 | − | − | − | − | ○ | ○ | ○＊1 | − | ||
| 30 | − | − | − | − | − | ○ | ○＊1 | ○＊2 | ||
| 50 | − | − | − | − | − | − | ○＊2 | ○＊2 | ||
| 100 | − | − | − | − | − | − | − | ○＊2 |
| 型番 | ￥単価 1〜4本 | ||||||||
| H V | 5 | 10 | 15 | 20 | 25 | 30 | 50 | 100 | |
| EHB | 5 | 1,020 | 1,150 | 1,300 | 1,630 | 1,870 | 2,170 | − | − |
| 10 | − | 1,300 | 1,630 | 1,920 | 2,120 | 2,370 | − | − | |
| 15 | − | − | 1,910 | 2,310 | 2,630 | 2,930 | − | − | |
| 20 | − | − | − | 2,840 | 3,110 | 3,240 | 5,090 | − | |
| 25 | − | − | − | − | 4,120 | 4,350 | 6,430 | − | |
| 30 | − | − | − | − | − | 4,600 | 8,140 | 9,270 | |
| 50 | − | − | − | − | − | − | 8,250 | 11,290 | |
| 100 | − | − | − | − | − | − | − | 19,670 | |
■数量スライド価格（[ ! ]1円未満切捨て）
| 数 量 | 1〜4 | 5〜9 | 10〜19 | 20〜50 | 51〜 |
| 値引率 | 価格表 | 5％ | 10％ | 15％ | [お見積り] |
納期
特徴・使用例
仕様・概要
■ブロック電極（EHB）の精度基準| 基準項目 | 概 要 | 許 容 範 囲 |
| シャンク部の直角度 |  |  |
| シャンク部の平行度 |  |  |
| シャンク部のソリ |  |  |
追加工・追加コーディング

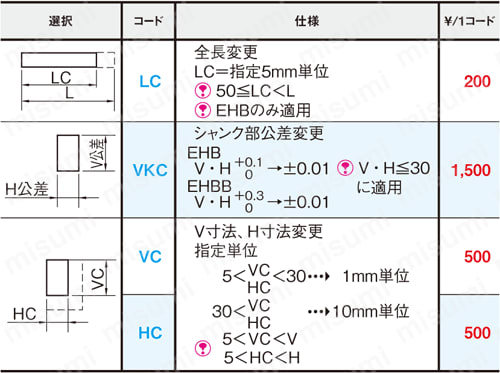

追加工
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
