電極用ユニバーサルホルダ　ＸＹ調芯機能付タイプ（コレットチャック式）

電極用ユニバーサルホルダ　ＸＹ調芯機能付タイプ（コレットチャック式）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 電極用ユニバーサルホルダ　ＸＹ調芯機能付タイプ（コレットチャック式）
  • 電極用ユニバーサルホルダ　ＸＹ調芯機能付タイプ（コレットチャック式）
  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
170,943円 ～ 220,591円
税込価格
188,037円 ～ 242,650円

垂直方向・回転方向調整機能により、電極の倒れや回転を機上で容易に補正できるホル...

詳細情報を確認する

  • 商品タイプ：
    チャック
  • 調整範囲 垂直方向：
    ±2.5°
  • 調整範囲 回転方向：
    ±10.0°

型番

未確定8件の候補があります。

Loading...

表示件数:
  1. 1
型番
チャッキングシステム
商品タイプ
適用コレット
質量(kg)
電極最大質量(kg)
コレット把握能力(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
E
大型電極対応タイプ
CR10
1.9
5
0.5～10.0

1個

170,943円( 188,037円 )

8日目

R
スタンダードタイプ
CR10
1.9
5
0.5～10.0

1個

170,943円( 188,037円 )

8日目

E
大型電極対応タイプ
CR10
3.5
10
0.5～10.0

1個

181,924円( 200,116円 )

8日目

R
スタンダードタイプ
CR10
3.5
10
0.5～10.0

1個

181,924円( 200,116円 )

8日目

E
大型電極対応タイプ
CR16
3.5
10
1.5～16.0

1個

189,737円( 208,711円 )

8日目

R
スタンダードタイプ
CR16
3.5
10
1.5～16.0

1個

189,737円( 208,711円 )

8日目

E
大型電極対応タイプ
CR20
3.5
10
1.5～20.0

1個

220,591円( 242,650円 )

8日目

R
スタンダードタイプ
CR20
3.5
10
1.5～20.0

1個

220,591円( 242,650円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

垂直方向・回転方向調整機能により、電極の倒れや回転を機上で容易に補正できるホルダになります。現在ご使用しているチャッキングシステムと電極クランプ部によって、該当型式をお選びください。

外形図

電極用ユニバーサルホルダ　ＸＹ調芯機能付タイプ（コレットチャック式）:関連画像

規格・価格

規格表

電極用ユニバーサルホルダ　ＸＹ調芯機能付タイプ（コレットチャック式）:関連画像
型番チャッキング
システム
(選択)		適用
コレット		コレット
把握能力		調整範囲質量
(kg)		電極最大質量
(kg)
垂直方向回転方向XY方向
A−ELHSR
E		CR10(商品ページ)0.5〜10.0±2.5°±10.0°±2.5mm1.95.0
A−ELSS−1CR10(商品ページ)0.5〜10.0±3.5mm3.510.0
A−ELSS−2CR16(商品ページ)1.5〜16.0±3.5mm
A−ELSS−3CR20(商品ページ)1.5〜20.0±1.0mm

[ ! ]コレットは別売となります。電極のサイズに合わせてお選びください。
[ ! ]本商品には、締め付け用スパナが付属しております。
 電極用ユニバーサルホルダの選定方法はこちら

納期

電極用ユニバーサルホルダ　ＸＹ調芯機能付タイプ（コレットチャック式）:関連画像

特徴・使用例

仕様・概要


●垂直方向・回転方向の調整に加えXY方向の調芯が可能ですので、回転振れの芯出しにも対応できます。
●ホルダの取り付け・取りはずし繰り返し精度2μmの高精度ホルダです。

■チャッキングシステムの選定
Rタイプ・Eタイプには、それぞれ以下の仕様が標準搭載されています。
ご使用のチャッキングシステム（GF Machining Solutions社/EROWA社）に合わせてお選びください。

チャッキング
システム		ドローバー(Rタイプ)
チャッキング栓(Eタイプ)		エレメント(Rタイプ)
センタリング・プレート(Eタイプ)
RタイプGF Machining Solutions社 3R−605.2GF Machining Solutions社　3R−651.7−S
EタイプEROWA社 ER−010755型番A−ELHS　　EROWA社　ER−009214
型番A−ELSS　　EROWA社　ER−011599

[ ! ]ドローバー/チャッキング栓は、マニュアル仕様となります。ATC仕様をご希望の場合、オプション追加工をご利用ください。
[ ! ]チャッキングシステム接続部の形状・寸法については、電極用ユニバーサルホルダの選定方法をご覧ください。

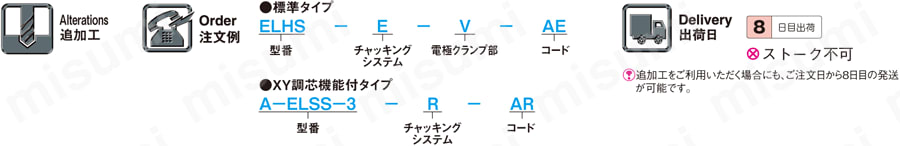

付属のドローバー/チャッキング栓を、以下の仕様に変更いたします。

選択コード仕様
Rタイプ3R MacroHP対応(ATC)ARGF Machining Solutions社　3R−605.1
3R MacroCombi対応(ATC)ACGF Machining Solutions社　3R−605.14
3R MacroCombi対応MCGF Machining Solutions社　3R−405.16
EタイプATC対応AEER−015465

追加工・追加コーディング

追加工

電極用ユニバーサルホルダ　ＸＹ調芯機能付タイプ（コレットチャック式）:関連画像

カタログ

  • 価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
