仕様・寸法を表示する

追加工・オプション

ミスミ

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
規格拡大
一部当日出荷可能

評価 4.7平均満足度4.7 この商品のレビューをみる（29件）

通常価格(税別): -

税込価格: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・立壁加工を効...

詳細情報を確認する

工具材質：

超硬
被削材：

一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角：

強ネジレ(45～60°)
コーティング：

鋼用
刃数(枚)：

4

(i)ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

型番

未確定84件の候補があります。

My部品表保存
比較

数量：
価格を確認

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数:

型番	加工用途（加工形状）	標準/追加工区分	刃径(mm)	刃長(mm)	首下長(mm)	シャンク径(mm)	全長(mm)	コーナー形状	CAM・工具管理ソフト用データ	CADデータ有無(2D/3D)	刃径公差	首径(mm)	図	●在庫品　□製作品	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SN-XAL-HEM4L1.5-[9-15/1]-7.5	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	1.5	7.5	9 ～ 15	4	45	アタリ付き	-	-	-0.02～0	1～1.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4L2-6-[11-20/1]-10	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2	10	11 ～ 20	6	55	アタリ付き	-	-	-0.02～0	1.5～1.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4L2-[11-20/1]-10	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2	10	11 ～ 20	4	50	アタリ付き	-	-	-0.02～0	1.5～1.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4L2.5-6-[16-25/1]-12.5	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2.5	12.5	16 ～ 25	6	55	アタリ付き	-	-	-0.02～0	2～2.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4L2.5-[14-25/1]-12.5	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2.5	12.5	14 ～ 25	4	50	アタリ付き	-	-	-0.02～0	2～2.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4L3-[16-30/1]-15	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	3	15	16 ～ 30	6	55	アタリ付き	-	-	-0.02～0	2.5～2.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4L3.5-[19-35/1]-17.5	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	3.5	17.5	19 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3～3.3	-	□	1個	-( - )	3日目
SN-XAL-HEM4L4-[21-35/1]-20	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	4	20	21 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3.5～3.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4L5-[26-40/1]-25	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	5	25	26 ～ 40	6	65	アタリ付き	-	-	-0.02～0	4.5～4.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4L6-[35-57/1]-30	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	30	35 ～ 57	6	75	アタリ付き	-	-	-0.02～0	5.5～5.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4L8-[45-66/1]-40	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	8	40	45 ～ 66	8	90	アタリ付き	-	-	-0.02～0	7.5～7.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4L10-[55-70/1]-50	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	10	50	55 ～ 70	10	100	アタリ付き	-	-	-0.02～0	9.5～9.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4L12-[65-69/1]-60	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	12	60	65 ～ 69	12	105	アタリ付き	-	-	-0.02～0	11.5～11.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4L16-[75-103/1]-65	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	16	65	75 ～ 103	16	135	アタリ付き	-	-	-0.02～0	15.5～15.8	-	□	1個	-( - )	3日目
SN-XAL-HEM4L20-[85-112/1]-75	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	20	75	85 ～ 112	20	150	アタリ付き	-	-	-0.02～0	19.5～19.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L2-[11-20/1]-10	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2	10	11 ～ 20	4	50	ピンカド	-	-	-0.02～0	1.5～1.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L2.5-[14-25/1]-12.5	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2.5	12.5	14 ～ 25	4	50	ピンカド	-	-	-0.02～0	2～2.3	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L3-[16-30/1]-15	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	3	15	16 ～ 30	6	55	ピンカド	-	-	-0.02～0	2.5～2.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L4-[21-35/1]-20	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	4	20	21 ～ 35	6	60	ピンカド	-	-	-0.02～0	3.5～3.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L5-[26-40/1]-25	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	5	25	26 ～ 40	6	65	ピンカド	-	-	-0.02～0	4.5～4.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L6-[35-52/1]-30	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	30	35 ～ 52	6	75	ピンカド	-	-	-	5.5～5.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L8-[45-66/1]-40	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	8	40	45 ～ 66	8	90	ピンカド	-	-	-	7.5～7.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L10-[55-70/1]-50	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	10	50	55 ～ 70	10	100	ピンカド	-	-	-	9.5～9.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L12-[65-69/1]-60	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	12	60	65 ～ 69	12	105	ピンカド	-	-	-	11.5～11.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L16-[75-87/1]-65	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	16	65	75 ～ 87	16	135	ピンカド	-	-	-	15.5～15.8	-	□	1個	-( - )	3日目
SN-XAL-HPEM4L20-[85-90/1]-75	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	20	75	85 ～ 90	20	150	ピンカド	-	-	-	19.5～19.8	-	□	1個	-( - )	3日目
SNR-XAL-HEM4L4-[21-35/1]-[5-20/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 20	21 ～ 35	6	60	アタリ付き	-	-	-0.02～0	2.8～3	-	□	1個	-( - )	3日目
SNR-XAL-HEM4L5-[26-40/1]-[5-25/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 25	26 ～ 40	6	65	アタリ付き	-	-	-0.02～0	3.8～4	-	□	1個	-( - )	3日目
SNR-XAL-HEM4L6-[35-57/1]-[5-30/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 30	35 ～ 57	6	75	アタリ付き	-	-	-0.02～0	4.8～5	-	□	1個	-( - )	3日目
SNR-XAL-HEM4L8-[45-66/1]-[5-40/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 40	45 ～ 66	8	90	アタリ付き	-	-	-0.02～0	6.8～7	-	□	1個	-( - )	3日目
SNR-XAL-HEM4L10-[55-70/1]-[5-50/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 50	55 ～ 70	10	100	アタリ付き	-	-	-0.02～0	8.8～9	-	□	1個	-( - )	3日目
SNR-XAL-HEM4L12-[65-69/1]-[5-60/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 60	65 ～ 69	12	105	アタリ付き	-	-	-0.02～0	10.8～11	-	□	1個	-( - )	3日目
SNR-XAL-HEM4L16-[70-103/1]-[10-65/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 65	70 ～ 103	16	135	アタリ付き	-	-	-0.02～0	14.8～15	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4L4-[21-35/1]-[5-20/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 20	21 ～ 35	6	60	ピンカド	-	-	-0.02～0	2.8～3	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4L5-[26-40/1]-[5-25/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 25	26 ～ 40	6	65	ピンカド	-	-	-0.02～0	3.8～4	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4L6-[35-52/1]-[5-30/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 30	35 ～ 52	6	75	ピンカド	-	-	-	4.8～5	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4L8-[45-66/1]-[5-40/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 40	45 ～ 66	8	90	ピンカド	-	-	-	6.8～7	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4L10-[55-70/1]-[5-50/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 50	55 ～ 70	10	100	ピンカド	-	-	-	8.8～9	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4L12-[65-69/1]-[5-60/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 60	65 ～ 69	12	105	ピンカド	-	-	-	10.8～11	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4L16-[70-80/1]-[10-65/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 65	70 ～ 80	16	135	ピンカド	-	-	-	14.8～15	-	□	1個	-( - )	3日目
SNR-XAL-HPEM4L20-[85-90/1]-[5-75/1]	平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	20	5 ～ 75	85 ～ 90	20	150	ピンカド	-	-	-0.02～0	18.8～19	-	□	1個	-( - )	3日目
T-XAL-HEM4L4	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	20	-	6	60	アタリ付き	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HEM4L5	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	25	-	6	65	アタリ付き	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HEM4L6	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	30	-	6	75	アタリ付き	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HEM4L8	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	40	-	8	90	アタリ付き	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HEM4L10	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	50	-	10	100	アタリ付き	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HEM4L12	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	60	-	12	105	アタリ付き	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HEM4L16	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	65	-	16	135	アタリ付き	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HEM4L20	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	80	-	20	150	アタリ付き	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HPEM4L4	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	20	-	6	60	ピンカド	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HPEM4L5	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	25	-	6	65	ピンカド	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HPEM4L6	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	30	-	6	75	ピンカド	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HPEM4L8	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	40	-	8	90	ピンカド	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HPEM4L10	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	50	-	10	100	ピンカド	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HPEM4L12	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	60	-	12	105	ピンカド	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HPEM4L16	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	65	-	16	135	ピンカド	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
T-XAL-HPEM4L20	平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	75	-	20	150	ピンカド	-	-	-0.02～0	-	-	□	1個	-( - )	5日目
XAL-HEM4L1	平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	1	5	-	4	45	アタリ付き	tebis / Zoller	2D/3D	-0.02～0	-	1	●	1個	2,070円( 2,277円 )	在庫品1日目当日出荷可能
XAL-HEM4L1.5	平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	1.5	7.5	-	4	45	アタリ付き	tebis / Zoller	2D/3D	-0.02～0	-	1	●	1個	2,070円( 2,277円 )	在庫品1日目当日出荷可能
XAL-HEM4L2	平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	2	10	-	4	50	アタリ付き	tebis / Zoller	2D/3D	-0.02～0	-	1	●	1個	1,730円( 1,903円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・立壁加工を効率的に加工できる 45°ネジレロング刃長タイプ
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

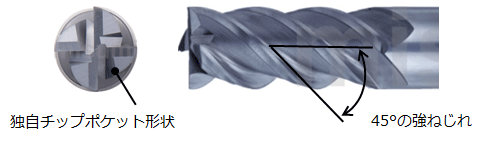

Q 突込みから溝加工や側面加工ができるエンドミルはありますか？
A 多機能エンドミルは突込みや溝加工が可能な独自チップポケット形状で、
高効率側面加工にも適した45°ねじれのエンドミルです。

多機能 4枚刃

Q 突込みのときの切削条件は？
A 突っ込み加工の切削条件は溝加工の切削条件を参考にして、
回転数は溝加工の80％、送り速度は30～40％に設定します。
1度の切込み深さは0.2D～0.5D以下にします。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 XAL-HEM4L/XAL-HPEM4L

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金・アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	400	17,400	310	13,620	220	10,830	480	20,870
1.5	450	14,500	350	11,350	250	9,020	540	17,400
2	530	11,640	420	9,110	310	7,250	640	13,970
2.5	640	9,350	500	7,320	360	5,820	770	11,220
3	710	7,790	560	6,100	410	4,850	860	9,350
4	740	5,850	600	4,560	430	3,640	880	7,010
5	770	4,670	620	3,640	460	2,910	920	5,600
6	920	3,900	690	3,050	480	2,430	1,110	4,680
8	920	2,940	660	2,280	470	1,800	1,110	3,530
10	810	2,350	630	1,840	430	1,440	970	2,820
12	810	1,950	620	1,510	390	1,210	970	2,340
16	700	1,470	550	1,140	330	920	840	1,760
20	560	1,180	430	920	290	720	670	1,410
Ad	≦1.5D		≦1.5D		≦1.5D		≦1.5D
Rd	≦0.2D		≦0.1D		≦0.1D		≦0.2D

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
