【特長】・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広...
型番
未確定135件の候補があります。
Loading...
| 型番 |
加工用途（加工形状） |
標準/追加工区分 |
刃径(mm) |
刃長(mm) |
コーナ・ボール半径(mm) |
首下長(mm) |
シャンク径(mm) |
全長(mm) |
CAM・工具管理ソフト用データ |
CADデータ有無(2D/3D) |
首径(mm) |
図 |
●在庫品 □製作品 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
1.5
|
3
|
0.2
|
4 ～ 15
|
4
|
50
|
-
|
-
|
1～1.3
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
2
|
4
|
0.2
|
5 ～ 20
|
4
|
50
|
-
|
-
|
1.5～1.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
2
|
4
|
0.3
|
5 ～ 20
|
4
|
50
|
-
|
-
|
1.5～1.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
2
|
4
|
0.5
|
5 ～ 20
|
4
|
50
|
-
|
-
|
1.5～1.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
3
|
8
|
0.2
|
9 ～ 25
|
6
|
50
|
-
|
-
|
2.5～2.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
3
|
8
|
0.3
|
9 ～ 25
|
6
|
50
|
-
|
-
|
2.5～2.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
3
|
8
|
0.5
|
9 ～ 25
|
6
|
50
|
-
|
-
|
2.5～2.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
4
|
11
|
0.2
|
12 ～ 25
|
6
|
50
|
-
|
-
|
3.5～3.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
4
|
11
|
0.3
|
12 ～ 25
|
6
|
50
|
-
|
-
|
3.5～3.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
4
|
11
|
0.5
|
12 ～ 25
|
6
|
50
|
-
|
-
|
3.5～3.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
4
|
11
|
1
|
12 ～ 25
|
6
|
50
|
-
|
-
|
3.5～3.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
5
|
13
|
0.2
|
14 ～ 25
|
6
|
50
|
-
|
-
|
4.5～4.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
5
|
13
|
0.3
|
14 ～ 25
|
6
|
50
|
-
|
-
|
4.5～4.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
5
|
13
|
0.5
|
14 ～ 25
|
6
|
50
|
-
|
-
|
4.5～4.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
5
|
13
|
1
|
14 ～ 25
|
6
|
50
|
-
|
-
|
4.5～4.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
6
|
13
|
0.2
|
18 ～ 32
|
6
|
50
|
-
|
-
|
5.5～5.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
6
|
13
|
0.3
|
18 ～ 32
|
6
|
50
|
-
|
-
|
5.5～5.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
6
|
13
|
0.5
|
18 ～ 32
|
6
|
50
|
-
|
-
|
5.5～5.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
6
|
13
|
1
|
18 ～ 32
|
6
|
50
|
-
|
-
|
5.5～5.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
6
|
13
|
1.5
|
18 ～ 42
|
6
|
50
|
-
|
-
|
5.5～5.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
8
|
19
|
0.3
|
24 ～ 36
|
8
|
60
|
-
|
-
|
7.5～7.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
8
|
19
|
0.5
|
24 ～ 36
|
8
|
60
|
-
|
-
|
7.5～7.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
8
|
19
|
1
|
24 ～ 36
|
8
|
60
|
-
|
-
|
7.5～7.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
8
|
19
|
1.5
|
24 ～ 36
|
8
|
60
|
-
|
-
|
7.5～7.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
8
|
19
|
2
|
24 ～ 36
|
8
|
60
|
-
|
-
|
7.5～7.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
10
|
22
|
0.3
|
27 ～ 40
|
10
|
70
|
-
|
-
|
9.5～9.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
10
|
22
|
0.5
|
27 ～ 40
|
10
|
70
|
-
|
-
|
9.5～9.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
10
|
22
|
1
|
27 ～ 40
|
10
|
70
|
-
|
-
|
9.5～9.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
10
|
22
|
1.5
|
27 ～ 40
|
10
|
70
|
-
|
-
|
9.5～9.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
10
|
22
|
2
|
27 ～ 40
|
10
|
70
|
-
|
-
|
9.5～9.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
12
|
26
|
0.3
|
31 ～ 39
|
12
|
75
|
-
|
-
|
11.5～11.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
12
|
26
|
0.5
|
31 ～ 41
|
12
|
75
|
-
|
-
|
11.5～11.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
12
|
26
|
1
|
31 ～ 41
|
12
|
75
|
-
|
-
|
11.5～11.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
12
|
26
|
1.5
|
31 ～ 41
|
12
|
75
|
-
|
-
|
11.5～11.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
12
|
26
|
2
|
31 ～ 41
|
12
|
75
|
-
|
-
|
11.5～11.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
12
|
26
|
3
|
31 ～ 41
|
12
|
75
|
-
|
-
|
11.5～11.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
16
|
35
|
1
|
45 ～ 50
|
16
|
90
|
-
|
-
|
15.5～15.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
16
|
35
|
1.5
|
45 ～ 50
|
16
|
90
|
-
|
-
|
15.5～15.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
16
|
35
|
2
|
45 ～ 50
|
16
|
90
|
-
|
-
|
15.5～15.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
16
|
35
|
3
|
45 ～ 50
|
16
|
90
|
-
|
-
|
15.5～15.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
20
|
45
|
1
|
55 ～ 60
|
20
|
110
|
-
|
-
|
19.5～19.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
20
|
45
|
1.5
|
55 ～ 60
|
20
|
110
|
-
|
-
|
19.5～19.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
20
|
45
|
2
|
55 ～ 60
|
20
|
110
|
-
|
-
|
19.5～19.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
20
|
45
|
3
|
55 ～ 60
|
20
|
110
|
-
|
-
|
19.5～19.8
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
4
|
5 ～ 11
|
0.2
|
12 ～ 25
|
6
|
50
|
-
|
-
|
2.8～3
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
4
|
5 ～ 11
|
0.3
|
12 ～ 25
|
6
|
50
|
-
|
-
|
2.8～3
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
4
|
5 ～ 11
|
0.5
|
12 ～ 25
|
6
|
50
|
-
|
-
|
2.8～3
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
4
|
5 ～ 11
|
1
|
12 ～ 25
|
6
|
50
|
-
|
-
|
2.8～3
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
5
|
5 ～ 13
|
0.2
|
14 ～ 25
|
6
|
50
|
-
|
-
|
3.8～4
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
5
|
5 ～ 13
|
0.3
|
14 ～ 25
|
6
|
50
|
-
|
-
|
3.8～4
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
5
|
5 ～ 13
|
0.5
|
14 ～ 25
|
6
|
50
|
-
|
-
|
3.8～4
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
5
|
5 ～ 13
|
1
|
14 ～ 25
|
6
|
50
|
-
|
-
|
3.8～4
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
6
|
5 ～ 13
|
0.2
|
18 ～ 32
|
6
|
50
|
-
|
-
|
4.8～5
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
6
|
5 ～ 13
|
0.3
|
18 ～ 32
|
6
|
50
|
-
|
-
|
4.8～5
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
6
|
5 ～ 13
|
0.5
|
18 ～ 32
|
6
|
50
|
-
|
-
|
4.8～5
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
6
|
5 ～ 13
|
1
|
18 ～ 32
|
6
|
50
|
-
|
-
|
4.8～5
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
6
|
5 ～ 13
|
1.5
|
18 ～ 35
|
6
|
50
|
-
|
-
|
4.8～5
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
8
|
5 ～ 19
|
0.3
|
24 ～ 36
|
8
|
60
|
-
|
-
|
6.8～7
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
8
|
5 ～ 19
|
0.5
|
24 ～ 36
|
8
|
60
|
-
|
-
|
6.8～7
|
-
|
□
| 1個 | -( -
) | 3日目 | |
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
|
追加工（首逃しのみ）
|
8
|
5 ～ 19
|
1
|
24 ～ 36
|
8
|
60
|
-
|
-
|
6.8～7
|
-
|
□
| 1個 | -( -
) | 3日目 |
Loading...
【特長】
・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広く使用可能

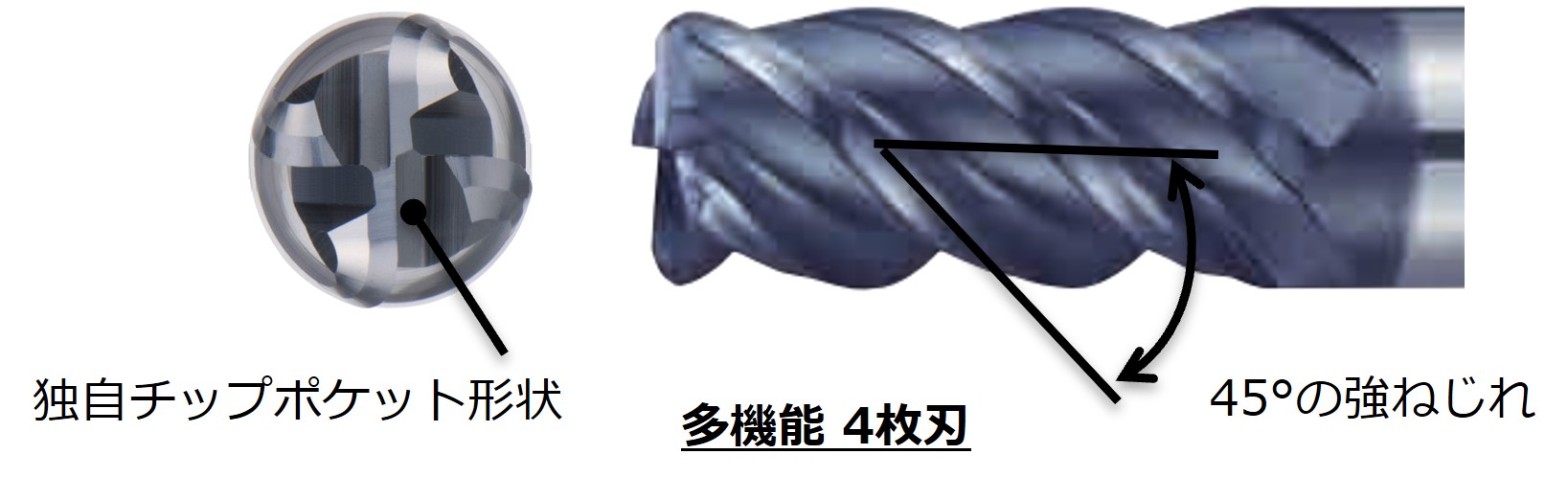

・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にもお役立ち
・切れ味重視の刃先形状・潤滑性に優れたコーティングにより、形状精度・耐摩耗性向上（XALシリーズは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ポケット加工は削り出し量が多いため、粗加工・中仕上げ加工時間の短縮を図ることが、不可欠になります。そのためには、どのような加工方法を採用し、どのような工具を使用すればよいのでしょうか？
粗加工・中仕上げ加工を高速化するために下記の方法では解決に繋がりません。
・ラフィングエンドミル等による加工では送り速度を上げられないため、加工能率が落ちてしまいます。
・ボールエンドミルによる加工では、ピックフィードを大きく取れないため、高能率化には限界があります。
ポケット形状の粗加工・中仕上げは、高送りラジアスエンドミルによる高速ミーリングが、切削時間の短縮と工具寿命の面で、大きな効果が期待できます。
高速ミーリングは、切込み量を少なく抑え、切削速度（工具回転数）と送り速度を高めた切削条件が特徴です。NCプログラムの送り速度指令値に近い実送り速度を実現するには、ジグザグ工具軌跡、および繰り広げ切削（螺旋形状の工具軌跡）などが有利です。
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金・アルミ合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 410 | 19,920 | 350 | 14,880 | 230 | 12,890 | 500 | 23,910 |
| 1.5 | 460 | 16,600 | 390 | 12,400 | 260 | 10,740 | 550 | 19,920 |
| 2 | 550 | 13,340 | 470 | 9,960 | 310 | 8,630 | 660 | 16,000 |
| 2.5 | 660 | 10,710 | 560 | 8,000 | 380 | 6,930 | 790 | 12,850 |
| 3 | 740 | 8,930 | 620 | 6,670 | 420 | 5,780 | 890 | 10,710 |
| 4 | 740 | 6,670 | 710 | 4,990 | 470 | 4,360 | 890 | 8,000 |
| 5 | 750 | 5,360 | 690 | 3,990 | 500 | 3,470 | 900 | 6,430 |
| 6 | 750 | 4,460 | 590 | 3,360 | 520 | 2,890 | 900 | 5,360 |
| 8 | 690 | 3,360 | 580 | 2,520 | 540 | 2,150 | 830 | 4,030 |
| 10 | 640 | 2,680 | 560 | 2,000 | 490 | 1,730 | 770 | 3,210 |
| 12 | 640 | 2,210 | 500 | 1,680 | 460 | 1,470 | 770 | 2,650 |
| 16 | 640 | 1,680 | 450 | 1,260 | 390 | 1,100 | 770 | 2,020 |
| 20 | 540 | 1,310 | 400 | 1,000 | 350 | 870 | 640 | 1580 |
| Ad | ≦0.5D | |||||||
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金・アルミ合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 570 | 24,850 | 440 | 19,460 | 320 | 15,470 | 680 | 29,820 |
| 1.5 | 640 | 20,710 | 500 | 16,210 | 360 | 12,890 | 770 | 24,850 |
| 2 | 760 | 16,630 | 600 | 13,020 | 440 | 10,350 | 920 | 19,960 |
| 2.5 | 910 | 13,360 | 710 | 10,460 | 520 | 8,320 | 1,100 | 16,030 |
| 3 | 1,020 | 11,130 | 800 | 8,720 | 580 | 6,930 | 1,230 | 13,360 |
| 4 | 1,050 | 8,350 | 860 | 6,510 | 620 | 5,200 | 1,260 | 10,020 |
| 5 | 1,100 | 6,670 | 890 | 5,200 | 660 | 4,150 | 1,320 | 8,000 |
| 6 | 1,310 | 5,570 | 990 | 4,360 | 690 | 3,470 | 1,580 | 6,680 |
| 8 | 1,310 | 4,200 | 940 | 3,260 | 670 | 2,570 | 1,580 | 5,040 |
| 10 | 1,160 | 3,360 | 900 | 2,630 | 620 | 2,050 | 1,390 | 4,030 |
| 12 | 1,160 | 2,780 | 890 | 2,150 | 560 | 1,730 | 1,390 | 3,340 |
| 16 | 1,000 | 2,100 | 780 | 1,630 | 470 | 1,310 | 1,200 | 2,520 |
| 20 | 800 | 1,680 | 620 | 1,310 | 410 | 1,030 | 960 | 2,020 |
| Ad | ≦1.5D | ≦1.5D | ≦1.5D | ≦1.5D | ||||
| Rd | ≦0.2D | ≦0.1D | ≦0.1D | ≦0.2D | ||||
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） 【追加工・オプションを選択する】で、追加工内容・ （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
通常価格、通常出荷日が表示と異なる場合がございます
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
