VACシリーズ 高速加工用不等リード超硬ラフィングエンドミル ファインピッチ/レギュラータイプ

VACシリーズ 高速加工用不等リード超硬ラフィングエンドミル ファインピッチ/レギュラータイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
通常価格(税別)
 -
税込価格
 -

【特長】・45°ネジレの採用により、高速回転が可能。・ファインピッチニックの採...

詳細情報を確認する

(i)ご注意

  • 3枚刃はねじれ角45°、4枚刃は不等リードのねじれ角43~46°となります。
  • 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
  • 以下の首逃がし追加工型番はご指定いただけません。
    ・SN-VAC-HRFPR10-25-15
    ・SN-VAC-HRFPR12-30-20
    ・SN-VAC-HRFPR8-20-12
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。(一部データのご用意がない商品もございます。)
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

外形図

VACシリーズ 超硬ラフィングエンドミル:関連画像

型番リスト

型番
ねじれ角
コーティング
標準/追加工区分
刃径(mm)
刃数(枚)
刃長(mm)
コーナ・ボール半径(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
コーナー形状
CAM・工具管理ソフト用データ
CADデータ有無(2D/3D)
首径(mm)
●在庫品 □製作品
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
強ネジレ(45~60°)
鋼用
追加工(首逃しのみ)
3
3
8
-
9 ~ 25
6
50
微小R
-
-
2.5~2.8
-

1個

-( - )

3日目

強ネジレ(45~60°)
鋼用
追加工(首逃しのみ)
4
3
10
-
11 ~ 25
6
50
微小R
-
-
3.5~3.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
5
4
13
-
14 ~ 25
6
50
微小R
-
-
4.5~4.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
6
4
15
-
20 ~ 42
6
60
微小R
-
-
5.5~5.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
6
4
10
-
16 ~ 32
6
50
微小R
-
-
5.5~5.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
7
4
18
-
23 ~ 46
8
70
微小R
-
-
6.5~6.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
8
4
20
-
25 ~ 46
8
70
微小R
-
-
7.5~7.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
8
4
12
-
17 ~ 19
8
60
微小R
-
-
7.5~7.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
8
4
12
-
21 ~ 36
8
60
微小R
-
-
7.5~7.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
10
4
25
-
30 ~ 45
10
75
微小R
-
-
9.5~9.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
10
4
15
-
20 ~ 24
10
65
微小R
-
-
9.5~9.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
10
4
15
-
26 ~ 35
10
65
微小R
-
-
9.5~9.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
12
4
30
-
35 ~ 44
12
80
微小R
-
-
11.5~11.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
12
4
20
-
25 ~ 29
12
70
微小R
-
-
11.5~11.8
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
12
4
20
-
31 ~ 34
12
70
微小R
-
-
11.5~11.8
-

1個

-( - )

3日目

強ネジレ(45~60°)
鋼用
追加工(首逃しのみ)
4
3
5 ~ 10
-
11 ~ 25
6
50
微小R
-
-
2.8~3
-

1個

-( - )

3日目

不等リード・不等分割
鋼用
追加工(首逃しのみ)
5
4
5 ~ 13
-
14 ~ 25
6
50
微小R
-
-
3.8~4
-

1個

-( - )

3日目

強ネジレ(45~60°)
鋼用
メーカー標準品
3
3
8
0.2
-
6
50
微小R
tebis / Zoller
2D/3D
-
1
-

1個

4,870( 5,357円 )

在庫品1日目

当日出荷可能

強ネジレ(45~60°)
鋼用
メーカー標準品
4
3
10
0.2
-
6
50
微小R
tebis / Zoller
2D/3D
-
1
-

1個

4,870( 5,357円 )

在庫品1日目

当日出荷可能

不等リード・不等分割
鋼用
メーカー標準品
5
4
13
0.2
-
6
50
微小R
tebis / Zoller
2D/3D
-
1
-

1個

4,870( 5,357円 )

在庫品1日目

当日出荷可能

不等リード・不等分割
鋼用
メーカー標準品
6
4
10
0.2
-
6
50
微小R
tebis / Zoller
2D/3D
-
2
-

1個

4,300( 4,730円 )

在庫品1日目

当日出荷可能

不等リード・不等分割
鋼用
メーカー標準品
6
4
15
0.2
-
6
60
微小R
tebis / Zoller
2D/3D
-
2
-

1個

5,260( 5,786円 )

在庫品1日目

当日出荷可能

不等リード・不等分割
鋼用
メーカー標準品
7
4
18
0.2
-
8
70
微小R
tebis / Zoller
2D/3D
-
1
-

1個

6,340( 6,974円 )

在庫品1日目

当日出荷可能

不等リード・不等分割
鋼用
メーカー標準品
8
4
12
0.2
-
8
60
微小R
tebis / Zoller
2D/3D
-
2
-

1個

5,520( 6,072円 )

在庫品1日目

当日出荷可能

不等リード・不等分割
鋼用
メーカー標準品
8
4
20
0.2
-
8
70
微小R
tebis / Zoller
2D/3D
-
2
-

1個

6,010( 6,611円 )

在庫品1日目

当日出荷可能

不等リード・不等分割
鋼用
メーカー標準品
10
4
15
0.3
-
10
65
微小R
tebis / Zoller
2D/3D
-
2
-

1個

6,000( 6,600円 )

在庫品1日目

当日出荷可能

不等リード・不等分割
鋼用
メーカー標準品
10
4
25
0.3
-
10
75
微小R
tebis / Zoller
2D/3D
-
2
-

1個

6,390( 7,029円 )

在庫品1日目

当日出荷可能

不等リード・不等分割
鋼用
メーカー標準品
12
4
20
0.3
-
12
70
微小R
tebis / Zoller
2D/3D
-
2
-

1個

6,610( 7,271円 )

在庫品1日目

当日出荷可能

不等リード・不等分割
鋼用
メーカー標準品
12
4
30
0.3
-
12
80
微小R
tebis / Zoller
2D/3D
-
2
-

1個

7,380( 8,118円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

【特長】
・45°ネジレの採用により、高速回転が可能。
・ファインピッチニックの採用により、加工後の面粗さも良好に仕上がります。
・通電性は微少。
《価格》
・通常単価3910円/本~(1本~4本)
・まとめ発注でさらにお得3600円/本~(10本~29本)
《追加工》
・ミスミ標準工具から首逃がし追加工のご指定が可能。
・図面作成不要。型番にて寸法指定のみで発注可能。
・「必要な時に必要な数量だけ」1本から対応。
・3日目出荷でお届け。

(i)ご注意

  • 3枚刃はねじれ角45°、4枚刃は不等リードのねじれ角43~46°となります。
  • 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
  • 以下の首逃がし追加工型番はご指定いただけません。
    ・SN-VAC-HRFPR10-25-15
    ・SN-VAC-HRFPR12-30-20
    ・SN-VAC-HRFPR8-20-12
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。(一部データのご用意がない商品もございます。)
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

技術情報

特徴・使用例

仕様・概要

VACシリーズ 超硬ラフィングエンドミル:関連画像

技術情報

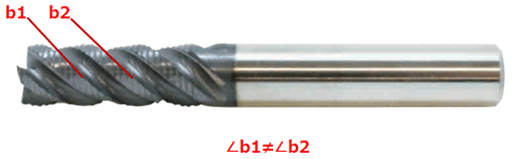

Q 不等リードはどのようなエンドミルで、メリットはなんですか?
A 不等リードとは刃のねじれ角を不等にして、防振効果を高めたエンドミルです。
   幅広い加工条件、被削材でビビリを抑え、面粗度の良い加工ができます。
Q ラフィングエンドミルのファインピッチとはどのようなエンドミルですか?
A 外周刃の波形状ピッチが細かいラフィングエンドミルのことで、
   中仕上げまで行えます。
外周刃形状適用工程外周刃写真

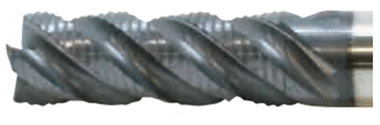

粗ピッチ粗加工用

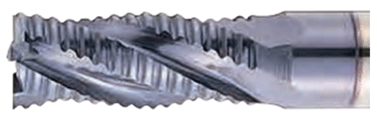

ファインピッチ粗加工~中加工

推奨切削条件

VACシリーズ 高速加工用不等リード超硬ラフィングエンドミル ファインピッチ/レギュラータイプ 推奨切削条件
  • 機械、チャックは剛性のある精度の高いものをご使用ください。
  • 切削油は被削材に適したものを選定してください。
  • 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
  • ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
  • エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
  • 側面切削ではダウンカットでご使用ください。
  • 側面切削でビビリが生じた場合は切削条件を下げてご使用ください。

型番 VAC-HRFPR

■溝切削条件

被削材機械構造用炭素鋼
(S45C~S55C)
合金工具鋼・調質鋼(~45HRC)
(SKD、SUS、SCM、HPM、NAK)
高硬度鋼
(~55HRC)
刃径D送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
3.041312,37533811,25033811,250
4.03839,3753008,3253008,325
5.05257,5004136,7504136,750
6.05816,3004135,5654135,565
7.06005,6254284,7254284,725
8.06194,7254434,2534434,253
10.06193,7804433,3604433,360
12.05783,1504282,8354282,835
Ad≦1.0D≦0.8D≦0.8D


■側面切削条件

被削材機械構造用炭素鋼
(S45C~S55C)
合金工具鋼・調質鋼(~45HRC)
(SKD、SUS、SCM、HPM、NAK)
高硬度鋼
(~55HRC)
刃径D送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
3.067516,65048815,00048815,000
4.067512,45048811,25048811,250
5.09009,9756389,0006389,000
6.09648,2956947,5086947,508
7.09686,9007136,6007136,600
8.01,0136,2487315,6187315,618
10.01,0134,9887314,4637314,463
12.09644,2006943,7286943,728
Ad≦1.0D≦1.0D≦0.8D
Rd≦0.5D≦0.35D≦0.35D

追加工・追加コーディング

追加工エンドミル指定方法

追加工(首逃しのみ) SN-

● 「首逃し追加工のみ」 の追加工型番
 SN-:標準首逃し加工
● 最短3日目出荷で対応

VACシリーズ超硬ラフィングエンドミル レギュラータイプ:関連画像

― 追加工ご指定手順 ―

(1) ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択



(2) 【メーカーで絞り込む】で「ミスミ」、【標準/追加工



(3) 「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動



(4) 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番(タイプ)」 を選択



(5) SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定



(6) 【価格を確認】で、価格・出荷日をチェックし発注



※追加工型番がお決まりの場合は、ミスミVONA
  トップページの「検索ボックス」へ直接入力

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
