XCPシリーズ超硬ロングネックラジアスエンドミル 調質鋼・高硬度鋼加工用・2枚刃/ロングネックタイプ

XCPシリーズ超硬ロングネックラジアスエンドミル 調質鋼・高硬度鋼加工用・2枚刃/ロングネックタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 規格拡大
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
2,930円 ～ 4,410円  特別価格
税込価格
3,223円 ～ 4,851円  特別価格

【特長】・調質鋼（～45HRC）から高硬度鋼（～65HRC）まで被削材加工に最...

詳細情報を確認する

(i)ご注意

  • 切削条件は、外形図タブの下方をご覧ください。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

型番

未確定11件の候補があります。

Loading...

外形図

型番リスト

表示件数:
  1. 1
型番
加工用途（加工形状）
刃径(mm)
刃長(mm)
コーナ・ボール半径(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
首径(mm)
ワーク勾配角に対する実有効長 30′(mm)
ワーク勾配角に対する実有効長 1°(mm)
ワーク勾配角に対する実有効長 2°(mm)
ワーク勾配角に対する実有効長 3°(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
0.6
0.4
0.05
2
4
50
0.4
2.09
2.2
2.44
2.75

1個

2,930円

2,842円

( 3,126円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
1
0.8
0.3
6
4
50
0.8
6.28
6.59
7.32
8.24

1個

3,010円

2,919円

( 3,211円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
1.5
1.35
0.2
10
4
55
1.35
10.47
10.99
12.21
13.73

1個

3,120円( 3,432円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
1.5
1.35
0.2
12
4
55
1.35
12.57
13.19
14.65
16.48

1個

3,120円

3,026円

( 3,329円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
2
1.7
0.5
6
4
50
1.7
6.28
6.59
7.32
8.24

1個

3,150円( 3,465円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
2
1.7
0.2
8
4
50
1.7
8.38
8.79
9.76
10.98

1個

3,150円

3,055円

( 3,361円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
3
2.5
0.2
8
6
55
2.5
8.33
8.7
9.52
10.53

1個

4,410円

4,277円

( 4,705円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
3
2.5
0.3
8
6
55
2.5
8.33
8.7
9.52
10.53

1個

4,410円

4,277円

( 4,705円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
3
2.5
0.2
12
6
60
2.5
12.47
12.99
14.16
15.57

1個

4,120円( 4,532円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
3
2.5
0.3
12
6
60
2.5
12.47
12.99
14.16
15.57

1個

4,120円

3,996円

( 4,396円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
4
3.5
0.5
12
6
60
3.5
12.5
13.04
14.29
15.79

1個

4,320円

4,190円

( 4,609円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・調質鋼（～45HRC）から高硬度鋼（～65HRC）まで被削材加工に最適なシリーズ
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

  • 切削条件は、外形図タブの下方をご覧ください。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

技術情報

特徴・使用例

技術情報

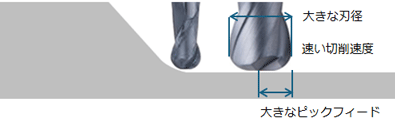

Q ラジアスエンドミルでの曲面加工は、どのようなメリットがありますか？
A ラジアスエンドミルの刃径は刃先Rに関係なく大きくすることが可能です。
   それにより剛性が高まり、切削速度をあげることができ、
   加工品質、工具寿命の改善が見込まれます。また平坦が多い加工では、
   ピックフィードを大きくとることができ、加工能率が向上します。
Q 高硬度鋼にはどのような種類がありますか？
A 高硬度鋼とは硬度45HRC以上の鋼材を指しています。
   一般的なSC材でも熱処理で高硬度になりますので、加工の際は鋼材名の他、
   熱処理と硬度も確認しておくことが肝心です。

高硬度鋼としてよく使用される鋼

分類JIS記号焼入れ硬度
炭素工具鋼SK～58～61HRC
合金工具鋼SKS～55～62HRC
合金工具鋼（ダイス鋼）SKD～55～62HRC
高速度工具鋼（ハイス鋼）SKH～57～66HRC
軸受鋼（ベアリング鋼）SUJ～52～63HRC
SUS系STAVAX（製品名）45～54HRC
この商品の関連技術情報
ラジアスエンドミルによる倣い加工のメリット
金型材質一覧比較表
小径のエンドミルの折損防止の方法
ミスミのエンドミルのコーティング
突き出しが大きな場合の切削条件

推奨切削条件

  • 機械、チャックは剛性のある精度の高いものをご使用ください。
  • ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
  • エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
  • 切削油は被削材に適したものを選定してください。
  • 切削加工時にビビリが生じた場合は切削条件を下げてご使用ください。

型番 XCP-CR-EM2LB

■溝切削条件

被削材調質鋼
（～45HRC）		高硬度鋼
（～55HRC）		高硬度鋼
（～60HRC）		高硬度鋼
（～65HRC）
刃径 D有効長Ad
（mm）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）
0.420.003～0.00729530,50025125,92521026,00017019,500
40.002～0.00327027,50023023,37518023,50015017,630
0.540.004～0.00728528,00024223,80019023,80016017,850
60.002～0.00326025,00022121,25017021,25014015,940
0.620.011～0.01941026,00034922,10030022,40024016,800
40.006～0.0137023,60031520,06024020,16020015,120
60.003～0.00633021,50028118,27521018,20017013,650
0.840.013～0.02246524,00039520,40030022,40024016,800
60.007～0.01242021,60035718,36027020,16022015,120
80.004～0.00738019,44032316,52424018,20020013,650
140.02～0.0370021,60059518,36056020,16045015,120
60.01～0.0258019,44049316,52446518,15038013,620
80.01～0.0258019,44049316,52446518,15038013,620
100.005～0.0152017,50044214,87541916,33034012,250
120.005～0.0152017,50044214,87541916,33034012,250
1.560.02～0.0567019,04057016,18440015,68032011,760
80.015～0.0360017,20051014,62036014,10029010,580
100.015～0.0360017,20051014,62036014,10029010,580
120.015～0.0354015,50045913,17533012,7002709,530
140.01～0.0249013,88041711,79330011,4302408,580
260.03～0.0767012,60057010,71040011,7603208,820
80.03～0.0767012,60057010,71040011,7603208,820
100.03～0.0767012,60057010,71040011,7603208,820
120.01～0.0360011,3405109,63936010,5802907,940
140.01～0.0460011,3405109,63936010,5802907,940
160.01～0.0454010,2004598,6703309,5302707,150
180.007～0.0254010,2004598,6703309,5302707,150
200.007～0.024909,2004177,8203008,5802406,440
250.006～0.014408,3003747,0552707,7202205,790
300.004～0.0064007,4403406,3242406,9502005,220
3160.02～0.054308,5403667,3443508,0702806,060
200.02～0.053857,7803276,6133107,2602505,450
300.01～0.033507,0002985,9502806,5502304,920
4120.04～0.15246,7154465,7054286,2773504,680
160.04～0.15246,7154465,7054286,2773504,680
200.04～0.14406,0513745,1433545,6472904,240


XCPシリーズ超硬ロングネックラジアスエンドミル 調質鋼・高硬度鋼加工用・2枚刃/ロングネックタイプ:関連画像
