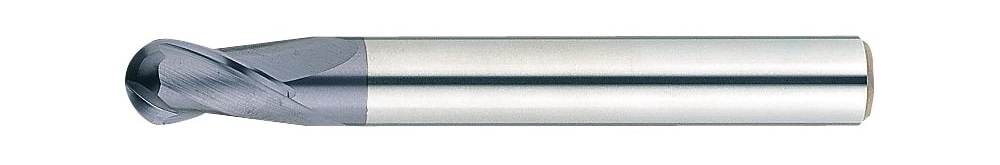

XALシリーズ超硬ボールエンドミル 2枚刃/ショート/ロングシャンクタイプ

XALシリーズ超硬ボールエンドミル 2枚刃/ショート/ロングシャンクタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 規格拡大
  • 一部当日出荷可能
通常価格(税別)
 -
税込価格
 -

【特長】・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広...

詳細情報を確認する

規格・仕様:
  • XAL
  • 一般鋼
  • 2枚刃
  • S(ショート)

(i)ご注意

  • 切削条件は、外形図タブの下方をご覧ください。
  • XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
  • 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。(一部データのご用意がない商品もございます。)
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

外形図

型番リスト

型番
ねじれ角
標準/追加工区分
刃径(mm)
刃長(mm)
コーナ・ボール半径(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
R精度(μm)
CAM・工具管理ソフト用データ
CADデータ有無(2D/3D)
首径(mm)
●在庫品 □製作品
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
標準ネジレ(30~44°)
追加工(首逃しのみ)
3
4
1.5
5 ~ 30
3
80
±5
-
-
2.5~2.8

1個

-( - )

3日目

標準ネジレ(30~44°)
追加工(首逃しのみ)
4
6
2
7 ~ 40
4
100
±5
-
-
3.5~3.8

1個

-( - )

3日目

標準ネジレ(30~44°)
追加工(首逃しのみ)
6
10
3
15 ~ 60
6
140
-
-
-
5.5~5.8

1個

-( - )

3日目

標準ネジレ(30~44°)
追加工(首逃しのみ)
8
13
4
18 ~ 63
8
160
-
-
-
7.5~7.8

1個

-( - )

3日目

標準ネジレ(30~44°)
追加工(首逃しのみ)
10
15
5
20 ~ 65
10
180
-
-
-
9.5~9.8

1個

-( - )

3日目

標準ネジレ(30~44°)
追加工(首逃しのみ)
12
15
6
20 ~ 65
12
200
-
-
-
11.5~11.8

1個

-( - )

3日目

標準ネジレ(30~44°)
追加工(首逃しのみ)
16
20
8
30 ~ 70
16
220
-
-
-
15.5~15.8

1個

-( - )

3日目

標準ネジレ(30~44°)
追加工(首逃しのみ)
20
25
10
35 ~ 75
20
250
-
-
-
19.5~19.8

1個

-( - )

3日目

標準ネジレ(30~44°)
追加工(首逃しのみ)
4
2 ~ 6
2
7 ~ 40
4
100
±5
-
-
2.8~3

1個

-( - )

3日目

標準ネジレ(30~44°)
追加工(首逃しのみ)
6
5 ~ 10
3
15 ~ 60
6
140
-
-
-
4.8~5

1個

-( - )

3日目

標準ネジレ(30~44°)
追加工(首逃しのみ)
8
5 ~ 13
4
18 ~ 63
8
160
-
-
-
6.8~7

1個

-( - )

3日目

標準ネジレ(30~44°)
メーカー標準品
3
4
1.5
-
3
80
±5
tebis / Zoller
2D/3D
-
在庫品

1個

3,160( 3,476円 )

在庫品1日目

当日出荷可能

標準ネジレ(30~44°)
メーカー標準品
4
6
2
-
4
100
±5
tebis / Zoller
2D/3D
-
在庫品

1個

3,850( 4,235円 )

在庫品1日目

当日出荷可能

標準ネジレ(30~44°)
メーカー標準品
6
10
3
-
6
140
-7~+3
tebis / Zoller
2D/3D
-
在庫品

1個

5,230( 5,753円 )

在庫品1日目

当日出荷可能

標準ネジレ(30~44°)
メーカー標準品
8
13
4
-
8
160
-7~+3
tebis / Zoller
2D/3D
-
在庫品

1個

6,960( 7,656円 )

在庫品1日目

当日出荷可能

標準ネジレ(30~44°)
メーカー標準品
10
15
5
-
10
180
-7~+3
tebis / Zoller
2D/3D
-
在庫品

1個

9,280( 10,208円 )

在庫品1日目

当日出荷可能

標準ネジレ(30~44°)
メーカー標準品
12
15
6
-
12
200
-7~+3
tebis / Zoller
2D/3D
-
在庫品

1個

10,890( 11,979円 )

在庫品1日目

当日出荷可能

標準ネジレ(30~44°)
メーカー標準品
16
20
8
-
16
220
±10
tebis / Zoller
2D/3D
-
在庫品

1個

17,770( 19,547円 )

在庫品1日目

当日出荷可能

標準ネジレ(30~44°)
メーカー標準品
20
25
10
-
20
250
±10
tebis / Zoller
2D/3D
-
在庫品

1個

26,070( 28,677円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

【特長】
・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広く使用可能
・切れ味重視の刃先形状・潤滑性に優れたコーティングにより、形状精度・耐摩耗性向上(XALシリーズは通電性を持っておりません。通電方式のツールセッターは使用できません)
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

  • 切削条件は、外形図タブの下方をご覧ください。
  • XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
  • 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。(一部データのご用意がない商品もございます。)
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

技術情報

特徴・使用例

型番 XAL-BEM2S
  • 5本以上ご注文でさらにお得
  • 首逃し追加工可能(首下長1mm単位)
  • 再研磨+再コーティング可能
型番 XAL-BEM2R
  • 5本以上ご注文でさらにお得
  • 首逃し追加工可能(首下長1mm単位)
  • 再研磨+再コーティング可能

技術情報

Q 突き出しが大きな場合の切削条件は?
A 通常、切削条件は工具径の3倍程度の突き出し量を前提にしています。
   それに対してロングタイプは、突き出し量に応じて切り込み量と送り速度を
   10~50%ほど落とします。
   ロングタイプ用の切削条件表は、突き出しより通常落としています。
Q 回転数を下げて加工してもすぐに先端が欠けてしまいます
A 刃径で回転速度を決定すると、適正な切削速度より遅くなります。
   切込み量による実切削径で回転速度を決定すると、適正な切削速度になります。

実切削径(mm) :
Ad=切込み量(mm)
R=先端R(mm)

推奨切削条件

  • 機械、チャックは剛性のある精度の高いものをご使用ください。
  • 切削油は被削材に適したものを選定してください。
  • 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
  • ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
  • エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
  • 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
  • 切削条件の送り速度と回転速度の「標準」は荒加工、「高速」は仕上げ加工を想定しています。高速ミーリングのメリットについてはこちらをご覧ください。

型番 XAC-LS-BEM2S

被削材機械構造用炭素鋼
(S45C~S55C)
合金工具鋼
(SKD、SUS、SCM)
調質鋼(35~40HRC)
(HPM、NAK)
銅合金アルミ合金
先端 R送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
標準高速標準高速標準高速標準高速標準高速標準高速標準高速標準高速標準標準
0.1275-25,000-235-25,000-200-25,000-131502,00025,00010025,000
0.2415-25,000-385-25,000-350-25,000-182252,00025,00012525,000
0.3545-25,000-520-25,000-350-19,250-252752,00022,90015025,000
0.4650-24,950-630-21,000-420-14,450-302752,00018,35017525,000
0.56701,40019,95025,0005301,40016,80025,0003001,10011,55025,000352752,00016,00018022,350
0.67601,75016,65025,0006201,50014,00025,0004101,2009,65021,900432752,00013,10018016,400
0.77501,75014,25025,0006001,50012,00022,5004101,2008,25018,750452752,00011,95018013,000
0.757402,00013,30025,0006001,65011,20021,0004151,2007,70017,500502752,00010,50018011,750
0.87252,00012,45024,0505801,65010,50019,7004151,2707,20016,400552752,00010,00018010,750
0.96502,10011,10021,4005251,7509,35017,5003501,2706,40014,600632752,0008,8001809,150
15952,19010,00019,2504651,7358,40015,7502951,2705,80013,150702752,0008,00027011,950
1.15952,1909,05017,5004651,7357,65014,3002951,2705,25011,950852752,0006,45027010,850
1.25952,1908,30016,0504651,7357,00013,1502951,2704,80010,9501032752,0005,3502709,950
1.255752,1908,00015,4004501,7006,70012,6002801,2704,60010,5001103502,0006,5002709,550
1.35552,1507,70014,8004501,7006,45012,1002801,2504,45010,1001153502,0006,1002709,150
1.45452,1507,15013,7504351,6806,00011,2502801,2504,1509,4001203502,0005,8502708,500
1.55402,1206,65012,8504151,6805,60010,5002801,2503,8508,7501253502,0005,5002707,950
1.65302,0006,25012,0504151,6505,2509,8502701,1503,6008,2001383502,0005,1002707,450
1.75202,0005,85011,3504151,6504,9509,2502701,1503,4007,7001503502,0004,6502707,000
1.755101,9005,70011,0004001,5754,8009,0002701,0753,3007,5001553502,0004,6002706,800
1.85001,9005,55010,7004001,5754,6508,7502451,0753,2007,3001603502,0004,4002706,600
1.94901,9005,25010,1503751,5754,4008,3002451,0753,0506,9001703502,0004,1002706,250
24801,8005,0009,6503601,4804,2007,9002451,0352,9006,5501753502,0004,0002705,950
2.54501,6454,0007,7003101,3353,3506,3002258852,3005,2502203502,0003,2002704,800
34251,5603,3506,4003101,2452,8005,2502058001,9504,4002653502,0002,6502704,000
3.54201,3502,8505,5003101,0502,4004,5002057001,6503,7503083502,0002,2772703,450
44201,1802,5004,8003009302,1003,9502005951,4503,3003503502,0002,0002703,000
4.54001,0502,2004,3003008251,8503,5001905501,3002,9003503501,8001,8002702,650
53809302,0003,8502807351,7003,1501754751,1502,6503503501,6001,6002702,400
5.53658501,8003,5002656751,5502,8501654301,0502,4003503501,4751,4752702,150
63507651,6503,2002556151,4002,6501553959502,2003503501,3501,3502702,000
83507651,2502,4002906051,0501,9502153907001,6503503501,0001,0002701,515
103506151,0001,9502755058501,6002153106001,3003503508008002701,200
加工内容AdPfAdPfAdPfAdPfAdPf
粗加工≦0.1D≦0.3D≦0.1D≦0.3D≦0.1D≦0.3D≦0.1D≦0.3D≦0.2D≦0.3D
仕上加工≦0.05D≦0.05D≦0.05D≦0.05D≦0.05D≦0.05D≦0.02D≦0.05D≦0.05D≦0.05D


XALシリーズ超硬ボールエンドミル 2枚刃/ショート/ロングシャンクタイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工(首逃しのみ) SN-/ SNR-

● 「首逃し追加工のみ」 の追加工型番
 SN-:標準首逃し加工 /SNR-:首逃し切れ刃端R付(0.4R)加工
● 最短3日目出荷で対応

XALシリーズ超硬ボールエンドミル 2枚刃/ショート/ロングシャンクタイプ:関連画像

― 追加工ご指定手順 ―

(1) ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択



(2) 【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工(首逃しのみ)」を選択



(3) 「ボール半径・刃数」等の【仕様・寸法】を指定し、
追加工対象となる商品シリーズページへ移動



(4) 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番(タイプ)」 を選択



(5) SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定



(6) 【価格を確認】で、価格・出荷日をチェックし発注



※追加工型番がお決まりの場合は、ミスミVONA
  トップページの「検索ボックス」へ直接入力

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
