XALシリーズ超硬ラフィングエンドミルファインピッチ/レギュラータイプ

Name: XALシリーズ超硬ラフィングエンドミル ファインピッチ/レギュラータイプ
Brand: ミスミ
SKU: 110610129599
Rating: 4.2 (9 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
規格拡大
一部当日出荷可能

評価 4.2平均満足度4.2 この商品のレビューをみる（9件）

通常価格(税別): -

税込価格: -

【特長】・ファインピッチニックの採用により、長寿命、高速粗加工を同時に実現・潤...

詳細情報を確認する

工具材質：

超硬
被削材：

一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角：

弱ネジレ(1～29°)
コーティング：

鋼用
コーナー形状：

微小R

(i)ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

型番

未確定38件の候補があります。

My部品表保存
比較

数量：
価格を確認

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数:

型番	加工用途（加工形状）	標準/追加工区分	刃径(mm)	刃数(枚)	刃長(mm)	コーナ・ボール半径(mm)	首下長(mm)	シャンク径(mm)	全長(mm)	CAM・工具管理ソフト用データ	CADデータ有無(2D/3D)	首径(mm)	●在庫品　□製作品	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SN-XAL-RFPR3-[16-30/1]-15	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	4	15	0.4	16 ～ 30	6	60	-	-	2.5～2.8	□	1個	-( - )	3日目
SN-XAL-RFPR4-[16-35/1]-15	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	4	15	0.4	16 ～ 35	6	60	-	-	3.5～3.8	□	1個	-( - )	3日目
SN-XAL-RFPR5-[16-35/1]-15	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	4	15	0.4	16 ～ 35	6	60	-	-	4.5～4.8	□	1個	-( - )	3日目
SN-XAL-RFPR6-[20-42/1]-15	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	3	15	0.4	20 ～ 42	6	60	-	-	5.5～5.8	□	1個	-( - )	3日目
SN-XAL-RFPR8-[25-51/1]-20	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	4	20	0.4	25 ～ 51	8	75	-	-	7.5～7.8	□	1個	-( - )	3日目
SN-XAL-RFPR9-[25-45/1]-20	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	4	20	0.5	25 ～ 45	10	75	-	-	8.5～8.8	□	1個	-( - )	3日目
SN-XAL-RFPR10-[30-45/1]-25	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	4	25	0.4	30 ～ 45	10	75	-	-	9.5～9.8	□	1個	-( - )	3日目
SN-XAL-RFPR11-[30-39/1]-25	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	11	4	25	0.5	30 ～ 39	12	75	-	-	10.5～10.8	□	1個	-( - )	3日目
SN-XAL-RFPR12-[35-64/1]-30	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	4	30	0.5	35 ～ 64	12	100	-	-	11.5～11.8	□	1個	-( - )	3日目
SN-XAL-RFPR16-[50-62/1]-40	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	4	40	0.5	50 ～ 62	16	110	-	-	15.5～15.8	□	1個	-( - )	3日目
SN-XAL-RFPR20-[55-70/1]-45	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	20	4	45	0.5	55 ～ 70	20	130	-	-	19.5～19.8	□	1個	-( - )	3日目
SNR-XAL-RFPR4-[16-35/1]-[5-15/1]	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	4	5 ～ 15	0.4	16 ～ 35	6	60	-	-	2.8～3	□	1個	-( - )	3日目
SNR-XAL-RFPR5-[16-35/1]-[5-15/1]	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	4	5 ～ 15	0.4	16 ～ 35	6	60	-	-	3.8～4	□	1個	-( - )	3日目
T-XAL-RFPR4	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	3	15	0.4	-	6	60	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	3	15	0.4	-	6	60	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR6	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	3	15	0.4	-	6	60	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR8	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	4	20	0.4	-	8	75	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR9	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	9	4	20	0.5	-	10	75	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR10	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	4	25	0.4	-	10	75	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR11	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	11	4	25	0.5	-	12	75	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR12	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	4	30	0.5	-	12	100	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR14	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	14	4	35	0.5	-	12	100	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR16	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	4	40	0.5	-	16	110	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR18	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	18	4	45	0.5	-	16	110	-	-	-	□	1個	-( - )	5日目
T-XAL-RFPR20	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	4	45	0.5	-	20	130	-	-	-	□	1個	-( - )	5日目
XAL-RFPR3	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	3	15	0.4	-	6	60	tebis / Zoller	2D/3D	-	●	1個	7,790円( 8,569円 )	在庫品1日目当日出荷可能
XAL-RFPR4	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	3	15	0.4	-	6	60	tebis / Zoller	2D/3D	-	●	1個	7,790円( 8,569円 )	在庫品1日目当日出荷可能
XAL-RFPR5	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	3	15	0.4	-	6	60	tebis / Zoller	2D/3D	-	●	1個	5,750円( 6,325円 )	在庫品1日目当日出荷可能
XAL-RFPR6	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	3	15	0.4	-	6	60	tebis / Zoller	2D/3D	-	●	1個	3,960円( 4,356円 )	在庫品1日目当日出荷可能
XAL-RFPR8	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	4	20	0.4	-	8	75	tebis / Zoller	2D/3D	-	●	1個	5,120円( 5,632円 )	在庫品1日目当日出荷可能
XAL-RFPR9	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	9	4	20	0.5	-	10	75	tebis / Zoller	2D/3D	-	●	1個	7,480円( 8,228円 )	在庫品1日目当日出荷可能
XAL-RFPR10	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	4	25	0.4	-	10	75	tebis / Zoller	2D/3D	-	●	1個	5,440円( 5,984円 )	在庫品1日目当日出荷可能
XAL-RFPR11	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	11	4	25	0.5	-	12	75	tebis / Zoller	2D/3D	-	●	1個	8,190円( 9,009円 )	在庫品1日目当日出荷可能
XAL-RFPR12	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	4	30	0.5	-	12	100	tebis / Zoller	2D/3D	-	●	1個	6,280円( 6,908円 )	在庫品1日目当日出荷可能
XAL-RFPR14	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	14	4	35	0.5	-	12	100	tebis / Zoller	2D/3D	-	●	1個	9,610円( 10,571円 )	在庫品1日目当日出荷可能
XAL-RFPR16	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	4	40	0.5	-	16	110	tebis / Zoller	2D/3D	-	●	1個	10,820円( 11,902円 )	在庫品1日目当日出荷可能
XAL-RFPR18	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	18	4	45	0.5	-	16	110	tebis / Zoller	2D/3D	-	●	1個	14,960円( 16,456円 )	在庫品1日目当日出荷可能
XAL-RFPR20	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	4	45	0.5	-	20	130	tebis / Zoller	2D/3D	-	●	1個	15,900円( 17,490円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・ファインピッチニックの採用により、長寿命、高速粗加工を同時に実現
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q ラフィングエンドミルのファインピッチとはどのようなエンドミルですか？
A 外周刃の波形状ピッチが細かいラフィングエンドミルのことで、
中仕上げまで行えます。

外周刃形状	適用工程	外周刃写真

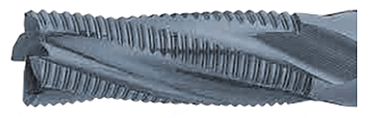

粗ピッチ	粗加工用

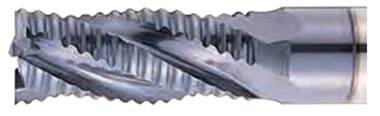

ファインピッチ	粗加工～中加工

Q XALシリーズはどのようなコーティングですか？
A AlCrN系のコーティングで高耐熱で高硬度、摺動性に優れたコーティングです。
柔らかい材質から硬い材質まで幅広く対応します。

シリーズ名

コーティング種

主な被削材

耐酸化性（°）

表面硬度(HV)

XAL

AlCrN系

一般鋼～調質鋼

約1,000前後

約3,100前後

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
側面切削はダウンカットでご使用ください。
側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
首逃がしエンドミルは下記条件でご使用ください。

型番 XAL-RFPR

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	340	6,800	240	5,500	190	4,800
4	340	5,100	230	4,100	190	3,600
5	340	4,500	240	3,600	170	3,100
6	340	4,000	240	3,300	190	2,800
7	390	3,500	270	2,800	210	2,400
8	380	2,900	270	2,500	210	2,100
9	400	2,700	290	2,200	230	1,800
10	390	2,400	280	2,000	230	1,700
11	400	2,200	270	1,700	230	1,500
12	390	2,000	280	1,600	220	1,400
13	350	1,800	250	1,400	210	1,300
14	330	1,700	250	1,400	190	1,200
16	290	1,500	210	1,200	160	1,000
18	270	1,400	190	1,100	160	1,000
20	230	1,200	180	1,000	140	900
Ad	≦0.4D		≦0.4D		≦0.3D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	530	8,500	370	6,900	290	5,900
4	530	6,400	370	5,200	290	4,500
5	530	5,600	370	4,500	290	4,200
6	530	5,000	370	4,100	290	3,500
7	600	4,300	420	3,500	330	3,000
8	600	3,700	420	3,100	330	2,600
9	610	3,300	440	2,700	360	2,300
10	610	3,000	440	2,500	360	2,100
11	610	2,700	440	2,200	360	1,900
12	610	2,500	440	2,000	360	1,800
13	560	2,300	400	1,800	320	1,600
14	510	2,100	400	1,800	300	1,500
16	460	1,900	330	1,500	260	1,300
18	410	1,700	310	1,400	240	1,200
20	370	1,500	260	1,200	220	1,100
Ad	≦1.5D		≦1.5D		≦1.5D
Rd	≦0.3D		≦0.3D		≦0.2D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工
● 最短3日目出荷で対応

XALシリーズ超硬ラフィングエンドミルファインピッチ/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬ラフィングエンドミルファインピッチ/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XALシリーズ超硬ラフィングエンドミルファインピッチ/レギュラータイプ	XALシリーズ超硬ラフィングエンドミルファインピッチ/ロングタイプ	XALシリーズ超硬ラフィングエンドミルファインピッチ/ショートタイプ	XALシリーズ超硬ラフィングエンドミル 45°ネジレ/ファインピッチ/ショートタイプ	TSCシリーズ超硬ラフィングエンドミルファインピッチ/ショートタイプ	TSCシリーズ超硬ラフィングエンドミルステンレス加工用/3枚刃/レギュラータイプ	TSCシリーズ超硬ラフィングエンドミルファインピッチ/ロングータイプ	超硬ラフィングエンドミルアルミ加工用/3枚刃/レギュラータイプ	DLCコート超硬ラフィングエンドミルアルミ加工用/3枚刃/レギュラータイプ	ムルティカット超硬エンドミルロング TIALN	WX-RESF　超硬荒加工用シリーズ WXコートラフィング	ムルティカット超硬エンドミルエクストラロング TIALN	エポックラフィングレギュラー刃長 EPQR4□□□-CS
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	エムーゲ・フランケン	オーエスジー	エムーゲ・フランケン	MOLDINO(モルディノ・旧三菱日立ツール)
通常価格	-	-	-	-	-	-	-	-	-	19,327円～	23,437円～	18,472円～	10,225円～
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	12日目	在庫品1日目～当日出荷可能	12日目	在庫品1日目～当日出荷可能
工具材質	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	アルミ / 銅	アルミ / 銅 / 樹脂	一般鋼 / 高硬度鋼～HRC55 / 鋳鉄 / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 高硬度鋼～HRC55 / 鋳鉄 / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅
ねじれ角	弱ネジレ(1～29°)	弱ネジレ(1～29°)	弱ネジレ(1～29°)	強ネジレ(45～60°)	弱ネジレ(1～29°)	標準ネジレ(30～44°)	弱ネジレ(1～29°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	強ネジレ(45～60°)	-	強ネジレ(45～60°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	ノンコート	非鉄用（DLC）	鋼用	鋼用	鋼用	鋼用
コーナー形状	微小R	微小R	微小R	C面	微小R	C面	微小R	微小R	微小R	C面	C面	C面	アタリ付き

back next

XALシリーズ超硬ラフィングエンドミルファインピッチ/レギュラータイプのレビュー

評価 4.2 平均満足度：4.2 9件のレビュー

星５

44%
星４

44%
星３

0%
星２

11%
星１

0%

レビューを書く

高評価レビュー

鉄系加工

評価 4.0満足度：4.02021/11/22

問題なく使用しています。
比較的安価。
納期が早くて助かります。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

鉄系加工

評価 4.0満足度：4.02021/11/22

問題なく使用しています。
比較的安価。
納期が早くて助かります。

もっと読む閉じる

1人が参考にしています。

樹脂加工

評価 4.0満足度：4.02019/07/04

超硬ラフィングエンドミルでこの価格はなかなか無いと思います。
ただ、刃長のバリエーションが無いのが残念です。

もっと読む閉じる

1人が参考にしています。

部品加工に使用しています

評価 5.0満足度：5.02023/03/23

部品加工時に使用しています。加工材S50Cを荒加工しています。今までハイス鋼の刃物を使っていましたが、スピードをあげたかったので試しに購入しました。加工スピードは上がり満足しています。

もっと読む閉じる

0人が参考にしています。

溝加工および側面荒化工

評価 2.0満足度：2.02022/06/02

NC旋盤C軸制御のミーリング加工に使用しました。カタログ値の切削条件で問題なしです。ただ切削音が大きい感じでした。

追記、条件を80パーセントに落としてのSS材側面加工。
折れた。

もっと読む閉じる

ミスミからのコメント

貴重なご意見を頂き誠にありがとうございます。
お預かりした工具を検査させて頂いたところ、工具各寸法、コーティング状況、超硬母材に関しては問題はございませんでした。
現時点での考えられる欠損発生原因としましては、NC旋盤C軸制御のミーリング加工による工具の保持剛性不足による工具の異常振動が考えられます。
切削条件を80％落として加工していただいたにもかかわらず欠損が発生したのは、弊社の加工条件が工具保持剛性が通常の加工機を想定しており、カタログ記載の取り代(Rd値)がNC旋盤C軸制御のミーリング加工に合っていなかったことが想定されます。
大変申し訳ございませんが次回同様の加工していただく際には取り代(Rd値)をカタログ切削条件値の50％で設定いただけますと折損リスクが低くなる可能性がございますのでご検討いただけると幸いです。（切削条件表 https://jp.misumi-ec.com/vona2/detail/110610129599/）
この度は事前にご要望に沿える工具及び情報をご提供することができず誠に申し訳ありませんでした。

0人が参考にしています。

粗取り加工

評価 4.0満足度：4.02022/04/28

価格が他メーカーより安いので使用しています。鉄やアルミを削っていますが問題なく加工出来ています。納期も早いので使いやすいです。

もっと読む閉じる

0人が参考にしています。

9件全て見る
