XALシリーズ超硬ラフィングエンドミル ファインピッチ/ショートタイプ

XALシリーズ超硬ラフィングエンドミル ファインピッチ/ショートタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 規格拡大
  • 一部当日出荷可能
評価 4.1平均満足度4.1 この商品のレビューをみる(7件)
通常価格(税別)
 -
税込価格
 -

【特長】・ファインピッチニックの採用により、長寿命、高速粗加工を同時に実現・潤...

詳細情報を確認する

(i)ご注意

  • XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
  • 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。(一部データのご用意がない商品もございます。)
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

外形図



型番リスト

型番
加工用途(加工形状)
標準/追加工区分
刃径(mm)
刃長(mm)
コーナ・ボール半径(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
CAM・工具管理ソフト用データ
CADデータ有無(2D/3D)
刃径公差
首径(mm)
●在庫品 □製作品
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(首逃しのみ)
5
10
-
11 ~ 32
6
57
-
-
-0.048~0
4.5~4.8

1個

-( - )

3日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(首逃しのみ)
6
12
-
17 ~ 39
6
57
-
-
-0.058~0
5.5~5.8

1個

-( - )

3日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(首逃しのみ)
7
14
-
19 ~ 42
8
66
-
-
-0.058~0
6.5~6.8

1個

-( - )

3日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(首逃しのみ)
8
16
-
21 ~ 45
8
69
-
-
-0.058~0
7.5~7.8

1個

-( - )

3日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(首逃しのみ)
9
18
-
23 ~ 39
10
69
-
-
-0.058~0
8.5~8.8

1個

-( - )

3日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(首逃しのみ)
10
20
-
25 ~ 42
10
72
-
-
-0.070~0
9.5~9.8

1個

-( - )

3日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(首逃しのみ)
12
24
-
29 ~ 47
12
83
-
-
-0.070~0
11.5~11.8

1個

-( - )

3日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(首逃しのみ)
16
32
-
42 ~ 44
16
92
-
-
-0.070~0
15.5~15.8

1個

-( - )

3日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(首逃しのみ)
5
5 ~ 10
-
11 ~ 32
6
57
-
-
-0.048~0
3.8~4

1個

-( - )

3日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(刃先・刃径・首逃し等)
5
10
0.4
-
6
57
-
-
-0.048~0
-

1個

-( - )

5日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(刃先・刃径・首逃し等)
6
12
0.4
-
6
57
-
-
-0.058~0
-

1個

-( - )

5日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(刃先・刃径・首逃し等)
7
14
0.5
-
8
66
-
-
-0.058~0
-

1個

-( - )

5日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(刃先・刃径・首逃し等)
8
16
0.4
-
8
69
-
-
-0.058~0
-

1個

-( - )

5日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(刃先・刃径・首逃し等)
9
18
0.4
-
10
69
-
-
-0.058~0
-

1個

-( - )

5日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(刃先・刃径・首逃し等)
10
20
0.4
-
10
72
-
-
-0.070~0
-

1個

-( - )

5日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(刃先・刃径・首逃し等)
12
24
0.5
-
12
83
-
-
-0.070~0
-

1個

-( - )

5日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(刃先・刃径・首逃し等)
16
32
0.5
-
16
92
-
-
-0.070~0
-

1個

-( - )

5日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
追加工(刃先・刃径・首逃し等)
20
38
0.5
-
20
104
-
-
-0.084~0
-

1個

-( - )

5日目

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
メーカー標準品
5
10
0.4
-
6
57
tebis / Zoller
2D/3D
-0.048~0
-

1個

4,000( 4,400円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
メーカー標準品
6
12
0.4
-
6
57
tebis / Zoller
2D/3D
-0.058~0
-

1個

4,050( 4,455円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
メーカー標準品
7
14
0.5
-
8
66
tebis / Zoller
2D/3D
-0.058~0
-

1個

5,220( 5,742円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
メーカー標準品
8
16
0.4
-
8
69
tebis / Zoller
2D/3D
-0.058~0
-

1個

4,040( 4,444円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
メーカー標準品
9
18
0.4
-
10
69
tebis / Zoller
2D/3D
-0.058~0
-

1個

6,290( 6,919円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
メーカー標準品
10
20
0.4
-
10
72
tebis / Zoller
2D/3D
-0.070~0
-

1個

4,810( 5,291円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
メーカー標準品
12
24
0.5
-
12
83
tebis / Zoller
2D/3D
-0.070~0
-

1個

5,440( 5,984円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
メーカー標準品
16
32
0.5
-
16
92
tebis / Zoller
2D/3D
-0.070~0
-

1個

7,920( 8,712円 )

在庫品1日目

当日出荷可能

平面 / 側面 / 突っ込み(Z送り) / 傾斜切り込み
メーカー標準品
20
38
0.5
-
20
104
tebis / Zoller
2D/3D
-0.084~0
-

1個

11,620( 12,782円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

【特長】
・ファインピッチニックの採用により、長寿命、高速粗加工を同時に実現
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上(XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません)
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

(i)ご注意

  • XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
  • 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。(一部データのご用意がない商品もございます。)
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

技術情報

特徴・使用例

技術情報

Q ラフィングエンドミルのファインピッチとはどのようなエンドミルですか?
A 外周刃の波形状ピッチが細かいラフィングエンドミルのことで、
   中仕上げまで行えます。

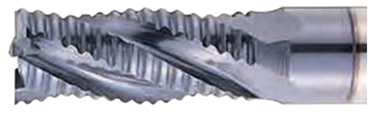

外周刃形状適用工程外周刃写真
粗ピッチ粗加工用
ファインピッチ粗加工~中加工
Q XALシリーズはどのようなコーティングですか?
A AlCrN系のコーティングで高耐熱で高硬度、摺動性に優れたコーティングです。
   柔らかい材質から硬い材質まで幅広く対応します。
シリーズ名コーティング種主な被削材耐酸化性(°)表面硬度(HV)
XALAlCrN系一般鋼~調質鋼約1,000前後約3,100前後

推奨切削条件

XALシリーズ超硬ラフィングエンドミル ファインピッチ/ショートタイプ 推奨切削条件
  • 機械、チャックは剛性のある精度の高いものをご使用ください。
  • 切削油は被削材に適したものを選定してください。
  • ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
  • エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
  • 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
  • 側面切削はダウンカットでご使用ください。
  • 側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
  • 首逃がしエンドミルは下記条件でご使用ください。

型番 XAL-RFPS

■溝切削条件

被削材機械構造用炭素鋼
(S45C~S55C)
合金工具鋼
(SKD、SCM、SUS)
調質鋼(35~40HRC)
(HPM、NAK)
刃径D送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
33406,8002405,5001904,800
43405,1002304,1001903,600
53404,5002403,6001703,100
63404,0002403,3001902,800
73903,5002702,8002102,400
83802,9002702,5002102,100
94002,7002902,2002301,800
103902,4002802,0002301,700
114002,2002701,7002301,500
123902,0002801,6002201,400
133501,8002501,4002101,300
143301,7002501,4001901,200
162901,5002101,2001601,000
182701,4001901,1001601,000
202301,2001801,000140900
Ad≦0.4D≦0.4D≦0.3D


■側面切削条件

被削材機械構造用炭素鋼
(S45C~S55C)
合金工具鋼
(SKD、SCM、SUS)
調質鋼(35~40HRC)
(HPM、NAK)
刃径D送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
送り速度
(mm/min)
回転速度
(min-1
35308,5003706,9002905,900
45306,4003705,2002904,500
55305,6003704,5002904,200
65305,0003704,1002903,500
76004,3004203,5003303,000
86003,7004203,1003302,600
96103,3004402,7003602,300
106103,0004402,5003602,100
116102,7004402,2003601,900
126102,5004402,0003601,800
135602,3004001,8003201,600
145102,1004001,8003001,500
164601,9003301,5002601,300
184101,7003101,4002401,200
203701,5002601,2002201,100
Ad≦1.5D≦1.5D≦1.5D
Rd≦0.3D≦0.3D≦0.2D

追加工・追加コーディング

追加工エンドミル指定方法

追加工(首逃しのみ) SN-

● 「首逃し追加工のみ」 の追加工型番
 SN-:標準首逃し加工
● 最短3日目出荷で対応

XALシリーズ超硬ラフィングエンドミル ファインピッチ/ショートタイプ:関連画像

― 追加工ご指定手順 ―

(1) ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択



(2) 【メーカーで絞り込む】で「ミスミ」、【標準/追加工



(3) 「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動



(4) 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番(タイプ)」 を選択



(5) SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定



(6) 【価格を確認】で、価格・出荷日をチェックし発注



※追加工型番がお決まりの場合は、ミスミVONA
  トップページの「検索ボックス」へ直接入力

追加工(刃先・刃径・首逃し等)  T-

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬ラフィングエンドミル ファインピッチ/ショートタイプ:関連画像

― 追加工ご指定手順 ―

(1) ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択



(2) 【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工(刃先・刃径・首逃し等)」を選択



(3) 「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動



(4) 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番(タイプ)」 を選択



(5) 【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定



(6) 【価格を確認】で、価格・出荷日をチェックし発注



※追加工型番がお決まりの場合は、ミスミVONA
  トップページの「検索ボックス」へ直接入力

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
